표시등과 경보음을 I2C 하나로 제어
NCD PR2C-16 PCA9536 3채널 IO + 버저 I2C 미니 모듈 출력 전류 : GPIO당 50mA 이내 고정 주소 : 0x64 (I2C 포트당 1개) 전원 : 5VDC 설계 (I2C 버스 커넥터)
견적 받기NCD 한국 독점 공급 파트너

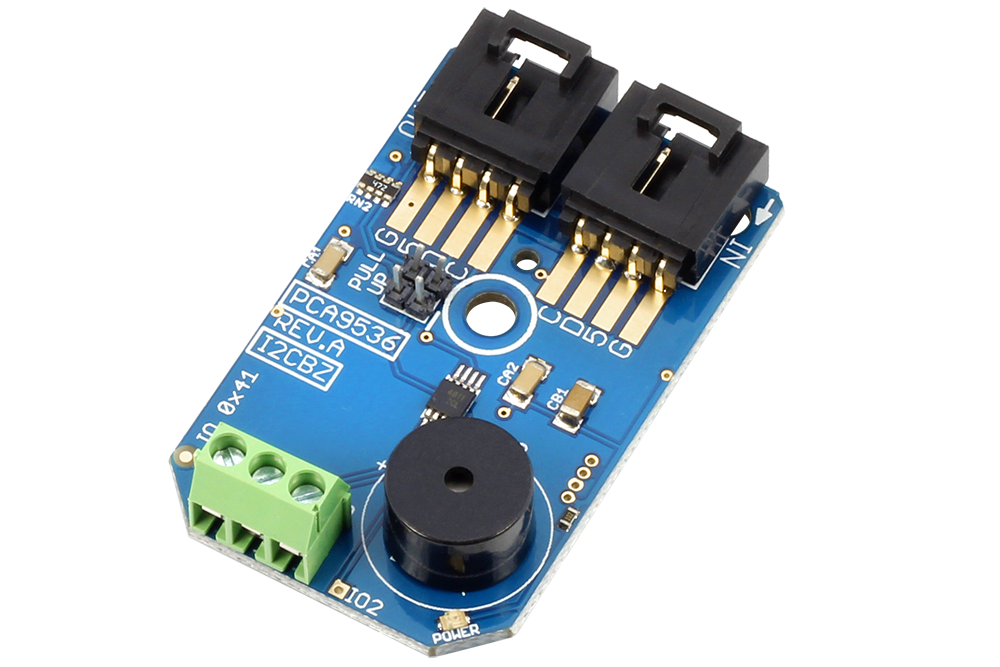

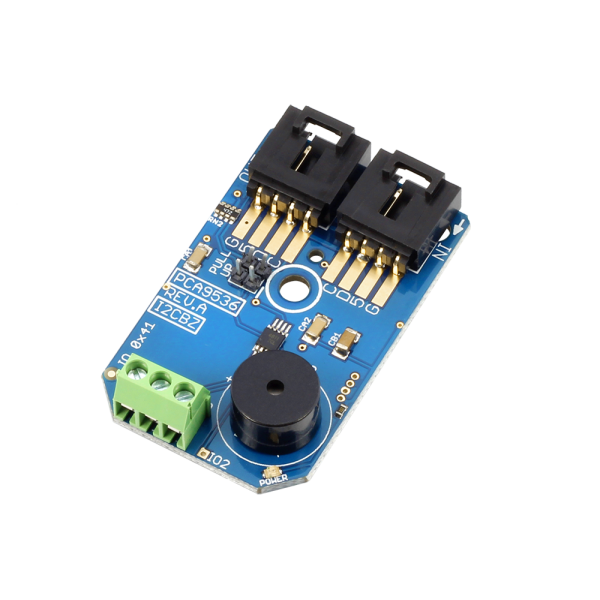

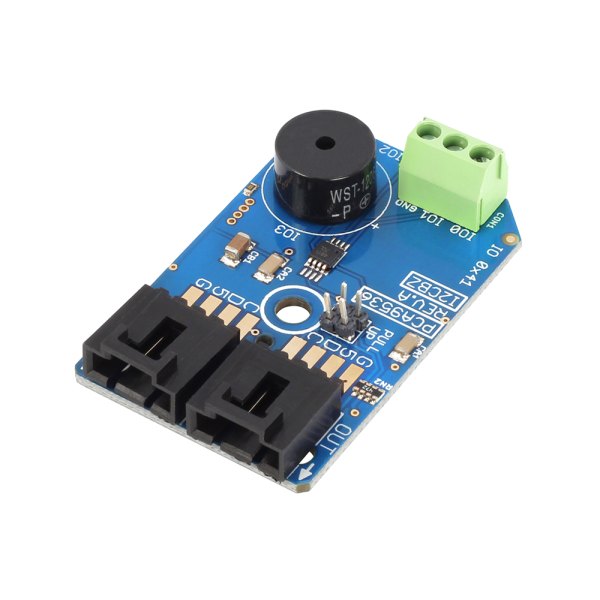

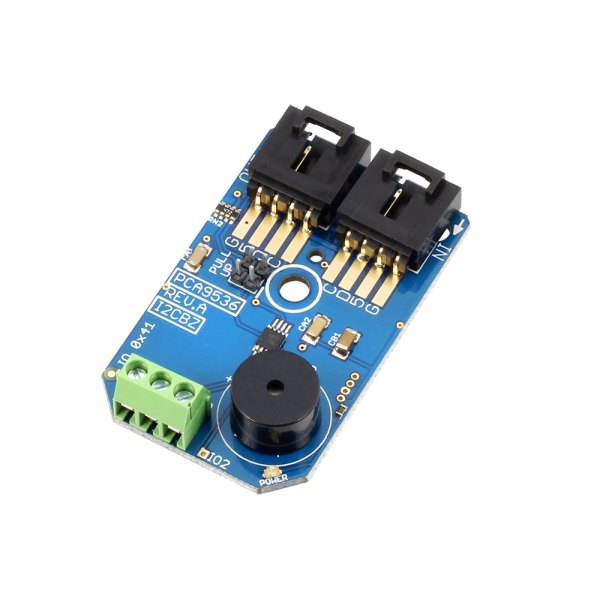

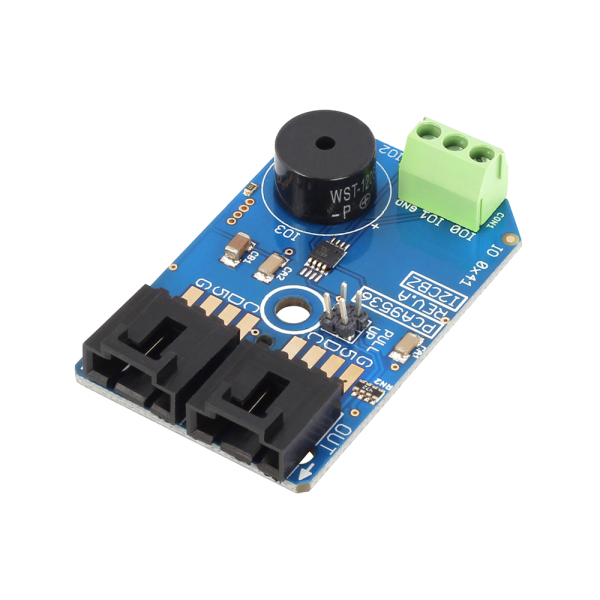

NCD PR2C-16은 사용자 구성 GPIO 3개에 I2C 명령으로 켜고 끄는 버저를 더한 PCA9536 디지털 IO I2C 미니 모듈(PCA9536 I2C Digital 3-Channel Input Output with Buzzer I2C Mini Module)입니다. 마지막 GPIO인 GPIO.3을 알람 통지용 버저에 할당했습니다. (주)테솔이 국내에 공식 공급합니다.
칩 전체 소스 전류는 최대 85mA이고 GPIO당 50mA를 넘지 않아야 합니다. 주소는 0x64로 고정되어 한 I2C 포트에 하나만 연결하고, 전원은 5VDC 설계이므로 I2C 버스 커넥터에서 받습니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
- PCA9536 샘플 코드 (GitHub)
- AnyI2C — I2C 통신 소프트웨어 (GitHub)
- PCA9536_BZ 샘플 코드 (GitHub)
- Fob_Alarm 샘플 코드 (GitHub)
버저 제어
PR2C-16 GPIO.3 버저와 알람 통지
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| I2C로 제어하는 버저 | 마지막 GPIO인 GPIO.3을 버저에 할당해 I2C 명령으로 켜고 끕니다. |
| 표시와 경보음을 한 모듈에서 | 상태 LED와 알림음을 같은 모듈에서 구동하므로 별도 경보 회로가 필요하지 않습니다. |
| GPIO 3개 구성 | 나머지 세 채널은 사용자가 입력 또는 출력으로 구성합니다. |

사용 방법
PR2C-16 AnyI2C 버저 시험과 Node-RED 제어
PR2C-16은 Windows PC에서 USB-I2C 변환기와 AnyI2C로 버저를 시험하고, Raspberry Pi에서는 Node-RED의 ncd-red-pca9536 노드나 Python 예제로 GPIO를 제어합니다. AnyI2C에는 버저 모듈용 칩셋 항목 I2CBZ_PCA9536이 있습니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| AnyI2C | Windows에서 칩셋 I2CBZ_PCA9536 선택, 핀 방향 설정, 버저 켜기·끄기 시험 |
| ncd-red-pca9536 | Node-RED에서 채널별 입력·출력 지정과 제어 |
| PCA9536 예제 (GitHub) | Arduino, Java, Onion Omega Python, Particle, Python 예제 |
| USB to I2C Converter (FT230XS) | PC의 가상 COM 포트로 I2C 모듈 연결 |
| 순서 | 할 일 |
|---|---|
| 1 | 포함된 I2C 케이블로 PR2C-16을 USB-I2C 변환기나 호스트 어댑터에 연결합니다. |
| 2 | Windows PC에서는 AnyI2C를 실행해 변환기에 할당된 COM 포트를 열고 칩셋 목록에서 I2CBZ_PCA9536을 고르세요. |
| 3 | 명령 목록의 Configure all pins as outputs를 눌러 핀을 출력으로 설정합니다. |
| 4 | Set Beep High와 Set Beep Low로 버저가 켜지고 꺼지는지 확인하세요. |
| 5 | Node-RED에서는 ncd-red-pca9536을 설치하고 I2C Connection의 Comm Type을 I2C Bus 또는 NCD USB로 정합니다. |
| 6 | Inject 노드의 topic을 channel_1, payload를 1 또는 0으로 보내 출력을 켜고 끄세요. |
설치·실행 명령
| 명령 | 하는 일 |
|---|---|
| npm install --unsafe-perm ncd-red-pca9536 | Node-RED 디렉터리에서 PCA9536 노드 설치 |
| $> python PCA9536.py | Python 예제 실행 |

사양
PR2C-16 단일 모델 사양표
| 항목 | 사양 |
|---|---|
| IO | 사용자 구성 GPIO 3개 + I2C 제어 버저 (GPIO.3) |
| 출력 전류 | GPIO당 50mA 이내 · 칩 전체 최대 85mA |
| 고정 주소 | 0x64 (I2C 포트당 1개) |
| 전원 | 5VDC 설계 (I2C 버스 커넥터) |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 (자체 I2C 포트 연결 시) |

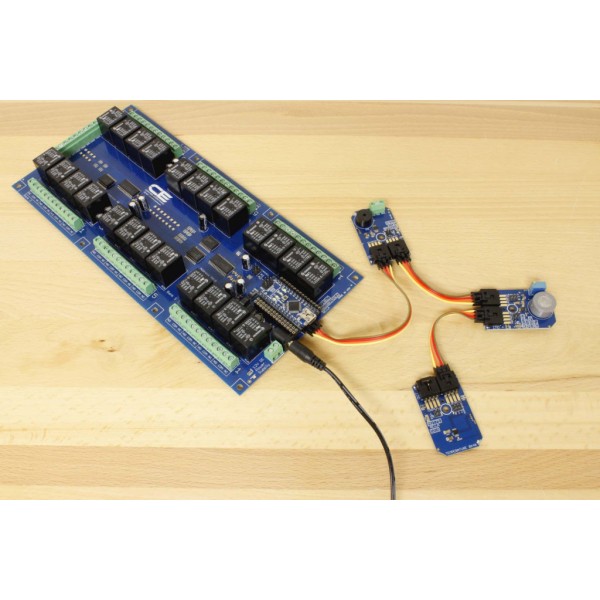

| 연결 | 4핀 플러그 · 데이지 체인 |
| 케이블 | I2C 케이블 포함 |

주소 제약
PR2C-16의 0x64 주소와 한 포트 한 개 규칙
주소가 고정이므로 PR2C-16은 한 I2C 포트에 하나만 연결합니다. 입출력이 더 필요하면 8채널 MCP23008 모듈(PR1-39 · PR2-8)을 검토하세요.
활용 분야
PR2C-16 경보와 표시 용도
- 경보 버저 — 알림음을 울립니다.
- 상태 표시등 — 장비 상태를 LED 색으로 보여 줍니다.
- 버튼 입력 — 스위치 상태를 GPIO 입력으로 읽습니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR2C-16과 같은 계열 모델
- PR2C-17 — 버저 없이 GPIO 4개를 모두 사용자가 구성하는 모델

관련 제품
PR2C-16과 이어 쓰는 I2C 모듈
- NCD 홀 효과 센서 + ADC121C I2C 미니 모듈 (PR3-7 ~ PR3-15)
- NCD MQ 가스 센서 + ADC121C I2C 미니 모듈 (PR2C-4 ~ PR2C-13)
- NCD 온습도 센서 I2C 미니 모듈 (PR2-12 ~ PR2-21 · PR10-7 · PR2C-14)
PR2C-16의 버저는 어떻게 켭니까?
GPIO.3에 연결된 버저를 I2C 명령으로 켜고 끕니다. AnyI2C에서는 Set Beep High와 Set Beep Low로 시험합니다.
PR2C-16을 한 버스에 두 개 연결할 수 있습니까?
연결할 수 없습니다. 주소가 0x64로 고정되어 있어 한 포트에 한 개만 연결합니다.
PR2C-16에서 사용자가 사용할 수 있는 GPIO는 몇 개입니까?
3개입니다. 나머지 한 채널은 버저에 할당되어 있습니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR2C-16의 버저는 어떻게 켭니까?
GPIO.3에 연결된 버저를 I2C 명령으로 켜고 끕니다. AnyI2C에서는 Set Beep High와 Set Beep Low로 시험합니다.
-
PR2C-16을 한 버스에 두 개 연결할 수 있습니까?
연결할 수 없습니다. 주소가 0x64로 고정되어 있어 한 포트에 한 개만 연결합니다.
-
PR2C-16에서 사용자가 사용할 수 있는 GPIO는 몇 개입니까?
3개입니다. 나머지 한 채널은 버저에 할당되어 있습니다.
