NCD MCP23008 MCP23017 I2C 인터페이스가있는 24 채널 디지털 입력 / 출력

MODEL
MCP23008 MCP23017 I2C 인터페이스가있는 24 채널 디지털 입력 / 출력
브랜드
NCD

세 포트 24채널을⁣ 한 보드에서

NCD PR2B-2 MCP23008 + MCP23017 24채널 디지털 입출력 I2C 모듈⁣ 품번 : PR2B-2⁣ 칩 : MCP23008 + MCP23017⁣ 채널 수 : 24채널 (8비트 포트 3개)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2B-2(I2CDIO24)는 MCP23008과 MCP23017 두 칩으로 8비트 포트 3개를 제어하는 24채널 프로그래밍 가능 디지털 입출력 모듈(24-Channel Digital I/O Module)입니다. 5V TTL/CMOS 회로와 연결하는 용도이며, 배선은 나사 단자 3세트로 합니다.

각 포트 확장 칩의 I2C 주소는 점퍼로 정합니다. 한 보드에 칩이 둘 들어 있어 I2C 포트에서는 장치 2개로 계산합니다. (주)테솔이 국내에 공식 공급합니다.

24채널

8비트 포트 3개

칩 2개

MCP23008 + MCP23017

장치 2개

I2C 포트에서의 계산

나사 단자 3세트

GPIO 배선

제품 자료

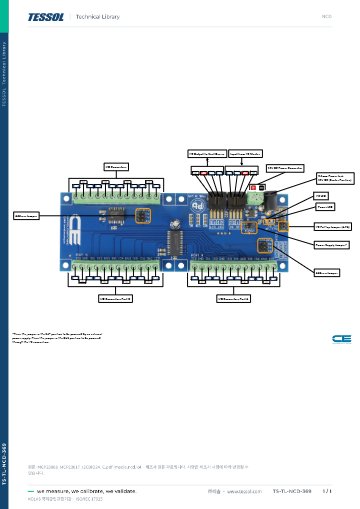

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

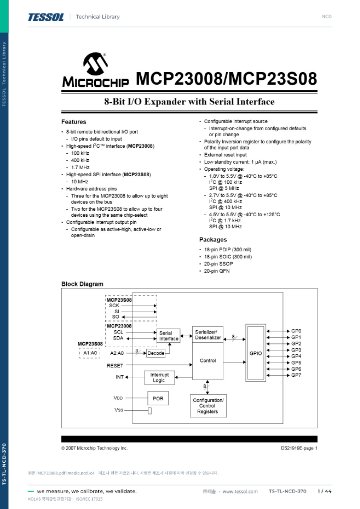

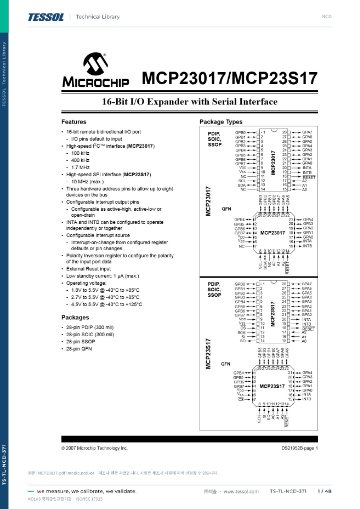

데이터시트와 도면

소프트웨어와 코드

24채널

PR2B-2 입출력 수

16채널

PR2-9 입출력 수

8채널

PR1-39 · PR2-8 입출력 수

점퍼 3개

칩당 주소 설정

주소와 버스 구성

PR2B-2의 점퍼 주소와⁣ I2C 장치 수 계산

PR2B-2는 보드 하나가 I2C 장치 2개로 계산됩니다. 한 I2C 포트에는 MCP23008·MCP23017 칩을 최대 8개까지 연결하므로, 같은 포트에 있는 다른 칩 수와 합쳐 주소를 배분하세요.

전원은 I2C 버스에서 받거나 외부 전원을 사용합니다. 입력은 5VDC를 넘기지 않아야 합니다.

NCD MCP23008 MCP23017 I2C 인터페이스가있는 24 채널 디지털 입력 / 출력 - DC 플러그가 달린 전원 케이블
DC 플러그가 달린 전원 케이블

사양

PR2B-2 I2CDIO24 규격표

항목사양
품번PR2B-2
칩MCP23008 + MCP23017
채널 수24채널 (8비트 포트 3개)
제어I2C 명령
대상 회로5V TTL/CMOS
GPIO 연결나사 단자 3세트
주소 설정확장 칩별 점퍼
I2C 포트당 칩 수최대 8개 (이 보드는 2개로 계산)
전원I2C 버스 또는 외부 전원

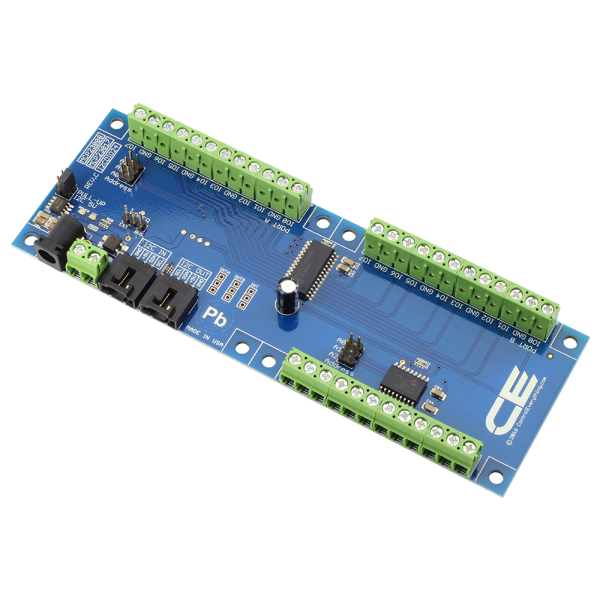

NCD MCP23008 MCP23017 I2C 인터페이스가있는 24 채널 디지털 입력 / 출력 - 입출력 보드의 회로 기판 레이아웃도
입출력 보드의 회로 기판 레이아웃도

활용 분야

신호선이 많은 현장의⁣ 입출력 집약

  • 여러 설비의 상태 신호를 한 보드로 모아 입력으로 읽습니다.
  • 스위치와 센서 접점을 24채널 안에서 입력과 출력으로 나누어 배선합니다.
  • 큰 부하는 FET 드라이버(PR21 · PR20 · PR22 시리즈)나 릴레이를 거쳐 구동합니다.
NCD MCP23008 MCP23017 I2C 인터페이스가있는 24 채널 디지털 입력 / 출력 - I2C 인터페이스를 통한 보드 연결 구성도
I2C 인터페이스를 통한 보드 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

NCD MCP23008 MCP23017 I2C 인터페이스가있는 24 채널 디지털 입력 / 출력 - 입출력 보드에 센서와 표시 모듈을 이어 붙인 구성도
입출력 보드에 센서와 표시 모듈을 이어 붙인 구성도

호환 보드와 어댑터 (NCD 스토어)

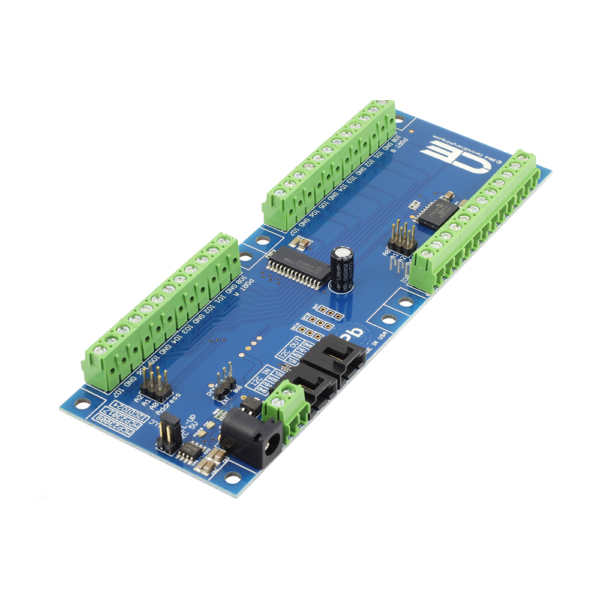

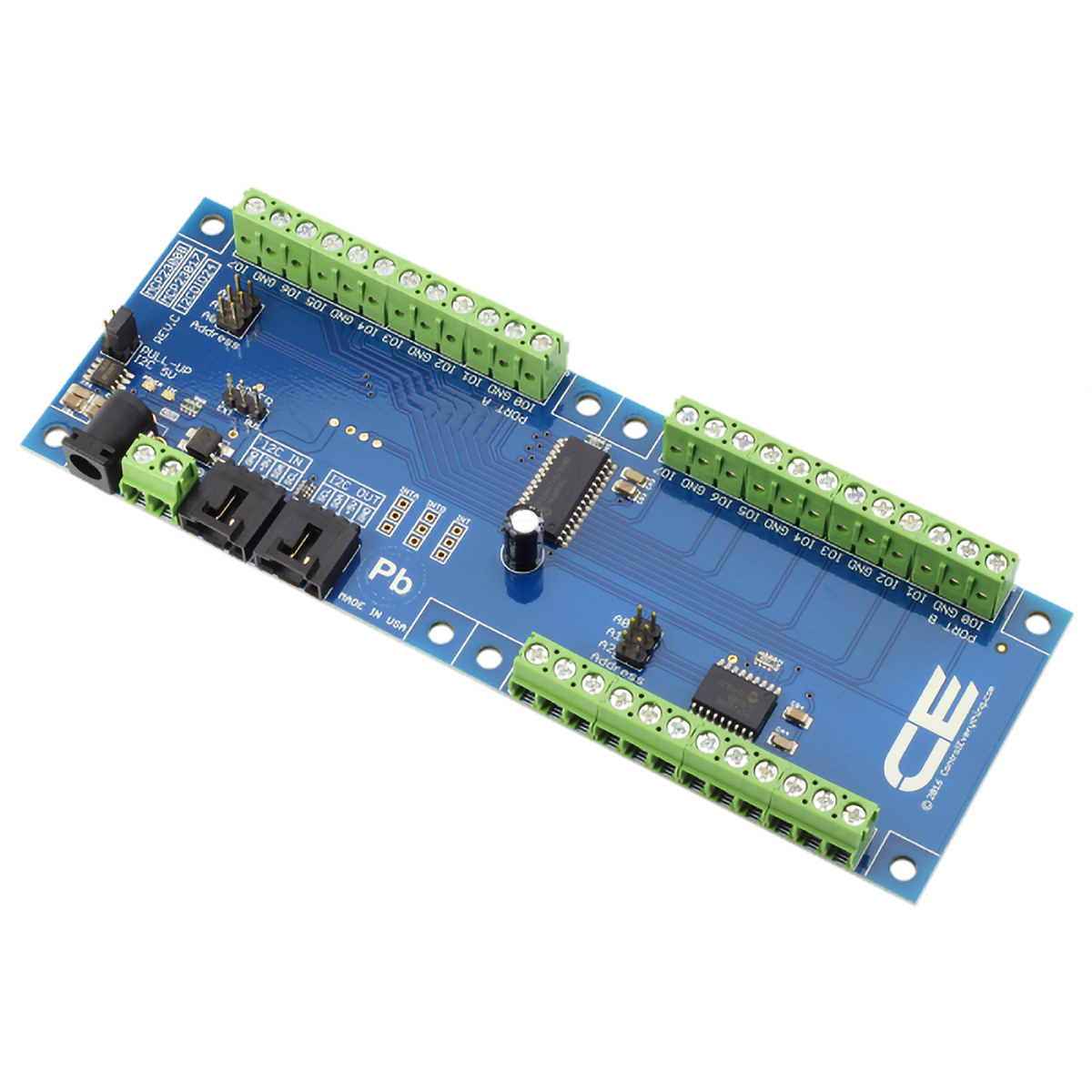

NCD MCP23008 MCP23017 I2C 인터페이스가있는 24 채널 디지털 입력 / 출력 - 비스듬한 각도에서 본 입출력 제어 기판
비스듬한 각도에서 본 입출력 제어 기판

같은 계열

PR2B-2와⁣ 같은 계열 모델

  • PR1-39 — MCP23008 8채널을 4핀 플러그가 달린 소형 기판에 담은 미니 모듈
  • PR2-8 — 같은 8채널이지만 표준 4핀 커넥터와 I2C 케이블을 갖춘 I2CDIO8 보드
  • PR2-9 — MCP23017 칩으로 16채널을 나사 단자로 인출한 보드

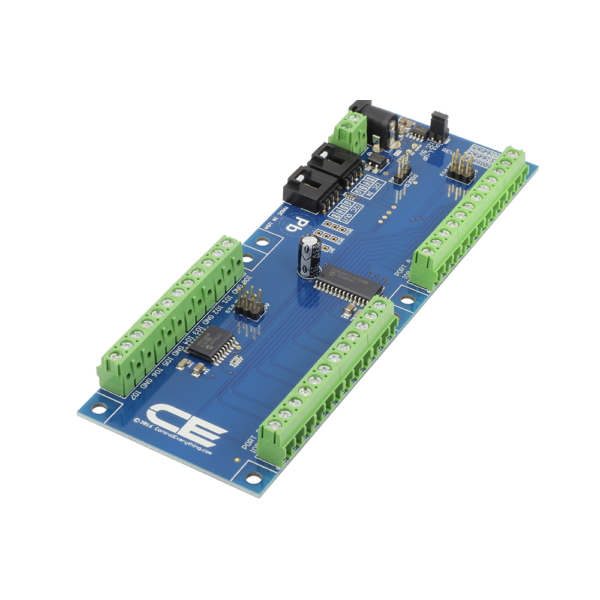

NCD MCP23008 MCP23017 I2C 인터페이스가있는 24 채널 디지털 입력 / 출력 - 녹색 단자대가 나열된 입출력 제어 기판
녹색 단자대가 나열된 입출력 제어 기판

관련 제품

24채널 보드와 나란히 보는⁣ I2C 입출력 모듈
