NCD PR32-17 Onion Omega 2 및 Onion Omega 용 열쇠 고리 수신기 오버레이 실드

MODEL
PR32-17
브랜드
NCD

Omega GPIO로 받는⁣ 무선 리모컨 입력

NCD PR32-17 키 포브 수신기 오버레이 쉴드⁣ 대상 보드 : Onion Omega 2⁣ 송신기 버튼 수 : 1 ~ 8 버튼 (별매) (6단계)⁣ 수신 거리 : 최대 750피트 (8버튼 리모컨)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR32-17은 Onion Omega 2와 Onion Omega에 키 포브 리모컨 입력을 더하는 수신기·디코더 오버레이 쉴드(Key Fob Receiver Overlay Shield)입니다. 온보드 LICAL 디코더가 버튼 0~7을 Omega의 GPIO 0, 1, 6, 7, 8, 12, 13, 14에 연결합니다. (주)테솔이 국내에 공식 공급합니다.

Linx Technologies MS 시리즈 키 포브 송신기(418/433 MHz)가 수신 대상이고 송신기는 별매입니다. 418/433 MHz 대역을 사용하는 무선 제품이므로 국내 사용 가능 여부는 문의해 주세요.

Omega 2·Omega

대상 보드

GPIO 8개

버튼 0~7

LICAL

온보드 디코더

750피트

8버튼 리모컨 기준

제품 자료

연결 도면과⁣ 자료

이 제품의 데이터시트, 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

6종

호스트 보드별 수신 쉴드

8버튼

받을 수 있는 리모컨의 최대 버튼 수

LED

유효한 수신을 알리는 표시등

페어링

버튼 한 번으로 리모컨 등록

GPIO 대응표

PR32-17의 버튼별⁣ Omega GPIO

버튼Omega GPIO
0GPIO0
1GPIO1
2GPIO6
3GPIO7
4GPIO8
5GPIO12
6GPIO13
7GPIO14

버튼을 누르는 동안 해당 GPIO가 High, 놓으면 Low가 됩니다. 수신 LED(Valid)가 켜지면 신호가 도달한 것입니다.

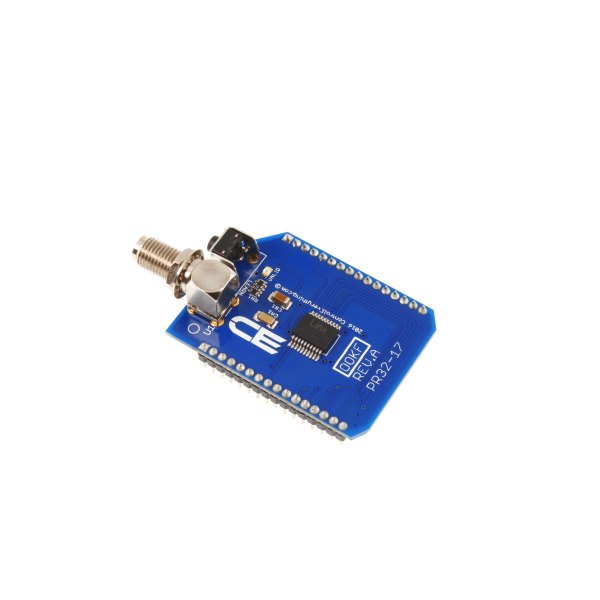

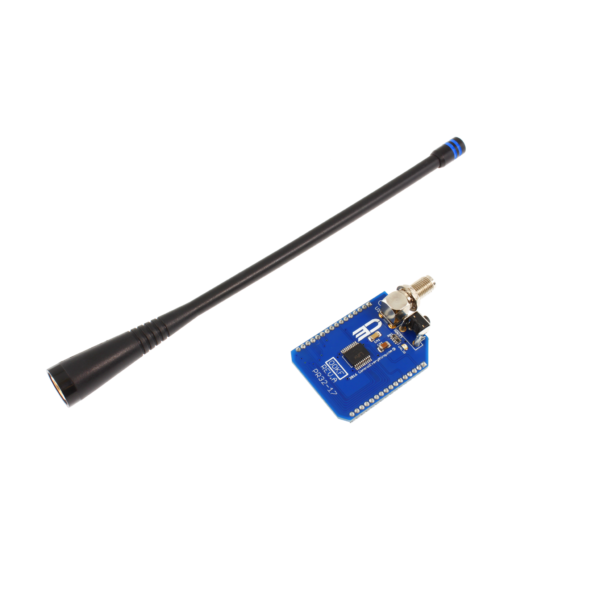

NCD PR32-17 - 안테나 커넥터가 달린 파란 수신기 오버레이 보드
안테나 커넥터가 달린 파란 수신기 오버레이 보드

장착과 페어링

PR32-17 컨트롤러 요건과⁣ 리모컨 등록

PR32-17은 Omega에 직접 꽂는 제품이 아니라, Omega 인터페이스 양옆에 2열 헤더가 있는 NCD 컨트롤러가 필요한 오버레이 쉴드입니다. 쉴드는 Omega 위에 얹혀 컨트롤러의 바깥쪽 핀에 연결됩니다.

리모컨은 보안 암호화되어 있어 먼저 페어링해야 합니다. 페어링 버튼을 누르고 리모컨 버튼을 눌러 등록하세요.

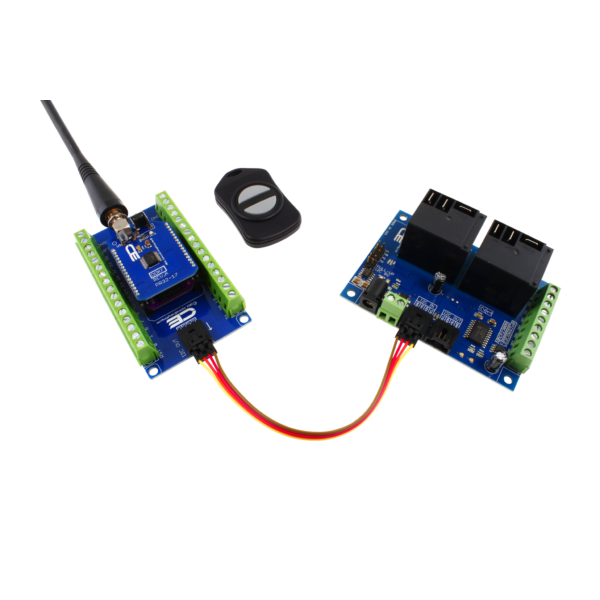

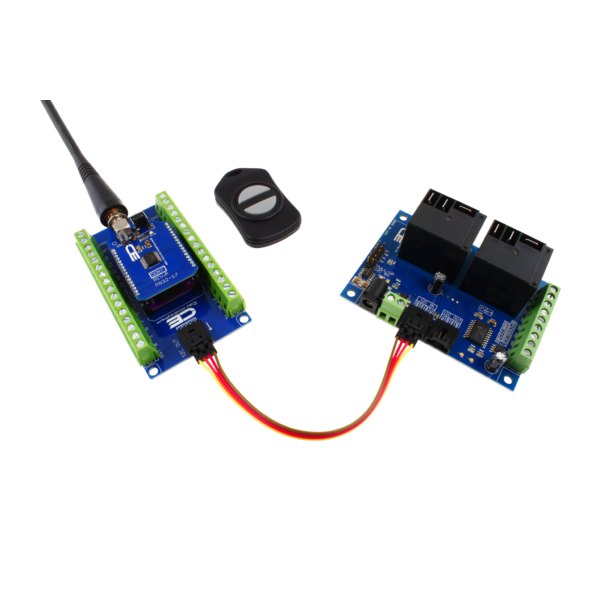

NCD PR32-17 - 수신기와 릴레이 보드, 리모컨을 케이블로 연결한 구성
수신기와 릴레이 보드, 리모컨을 케이블로 연결한 구성

사양

PR32-17 사양

항목사양
대상 보드Onion Omega 2, Onion Omega (NCD 2열 헤더 컨트롤러 필요)
형태오버레이 쉴드
디코더온보드 LICAL
수신 송신기Linx Technologies MS 시리즈 키 포브, 418/433 MHz
송신기 버튼 수1, 2, 3, 4, 5, 8버튼 (별매)
수신 거리최대 750피트 (8버튼 리모컨)
표시Valid LED
안테나RP-SMA 안테나 포함

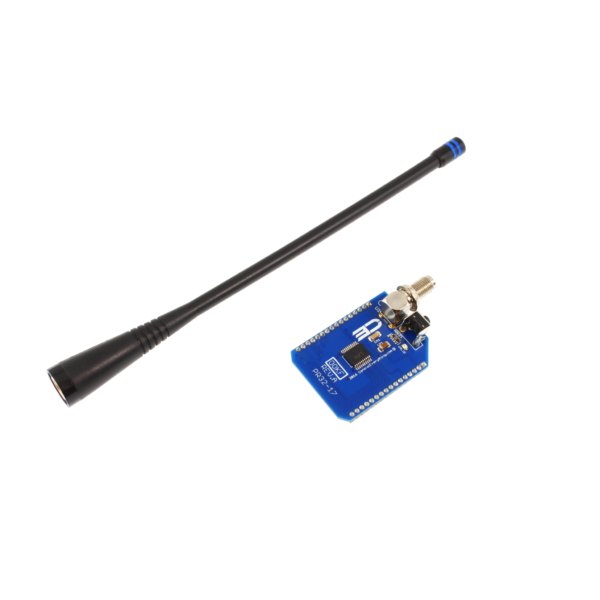

NCD PR32-17 - 안테나와 소형 수신기 오버레이 구성품
안테나와 소형 수신기 오버레이 구성품

활용 분야

Omega 기반 IoT 장치의⁣ 입력

  • IoT 입력 — Omega의 GPIO 입력으로 리모컨 버튼 신호를 받습니다.
  • 원격 스위치 — 버튼 신호로 Omega에 붙은 릴레이나 센서 동작을 시작합니다.

같은 계열

PR32-17과⁣ 같은 계열 모델

  • PR14-4 — Raspberry Pi 3·2용, I2C 확장 포트 포함
  • PR19-4 — Raspberry Pi Zero용, I2C 확장 포트 포함
  • PR14-5 — Arduino Micro용 오버레이 쉴드
  • PR14-6 — Arduino Nano용 오버레이 쉴드
  • PR14-1 — Particle Photon·Electron용 오버레이 쉴드

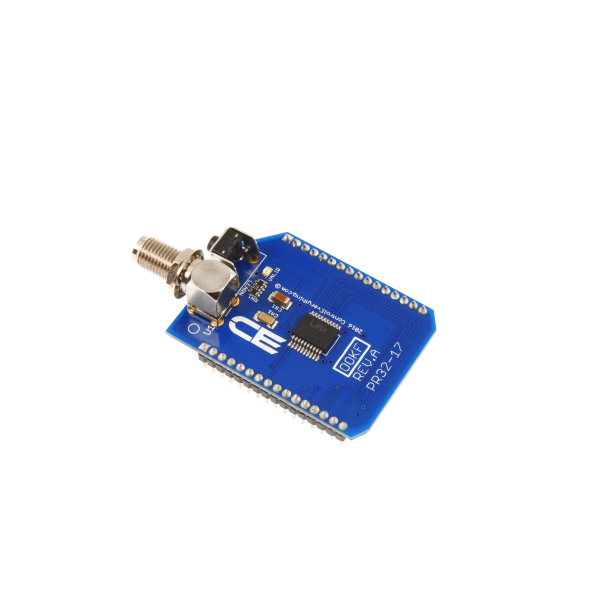

NCD PR32-17 Onion Omega 2 및 Onion Omega 용 열쇠 고리 수신기 오버레이 실드 제품 사진
