Pi 3·2의 GPIO로 받는 리모컨 버튼 신호
NCD PR14-4 키 포브 수신기 및 I2C 확장 포트 대상 보드 : Raspberry Pi 3, Pi 2 송신기 버튼 수 : 1 ~ 8 버튼 (별매) (6단계) 수신 거리 : 최대 750피트 (8버튼 리모컨)
견적 받기NCD 한국 독점 공급 파트너

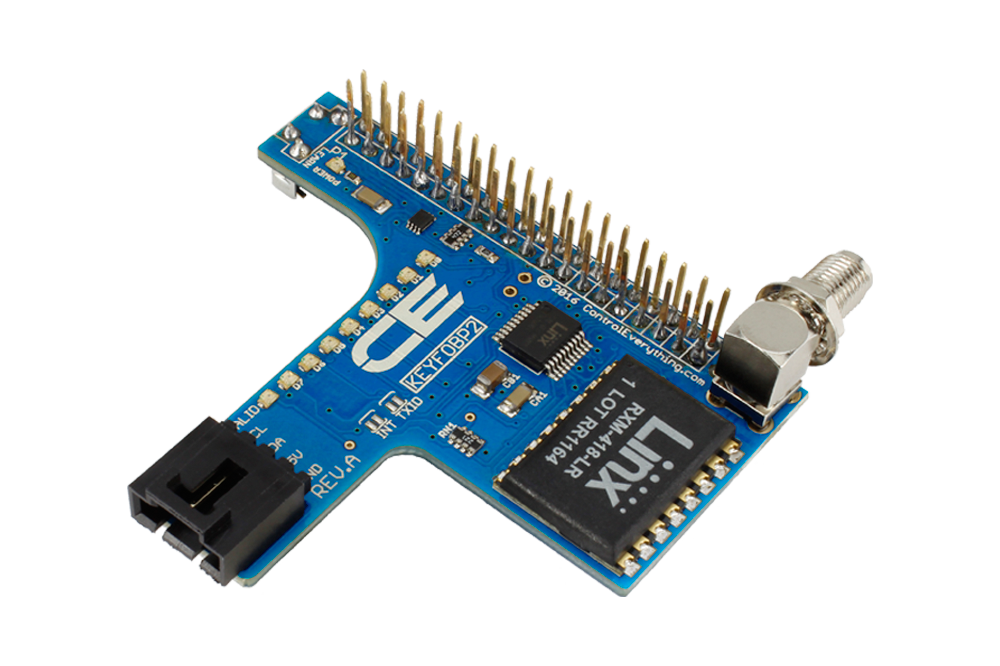

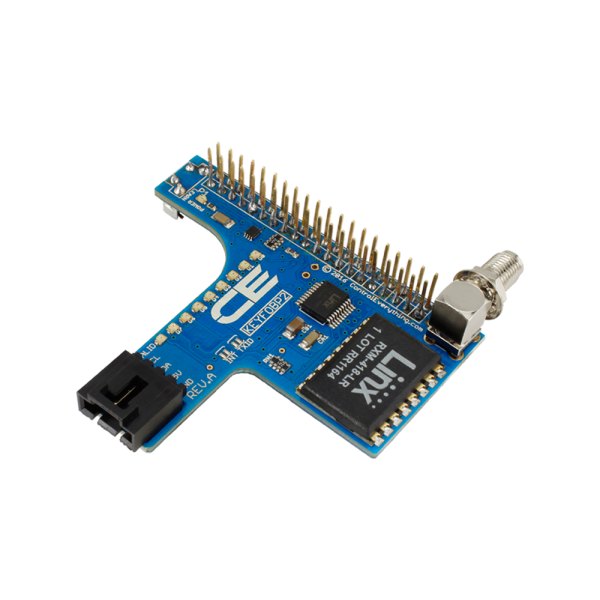

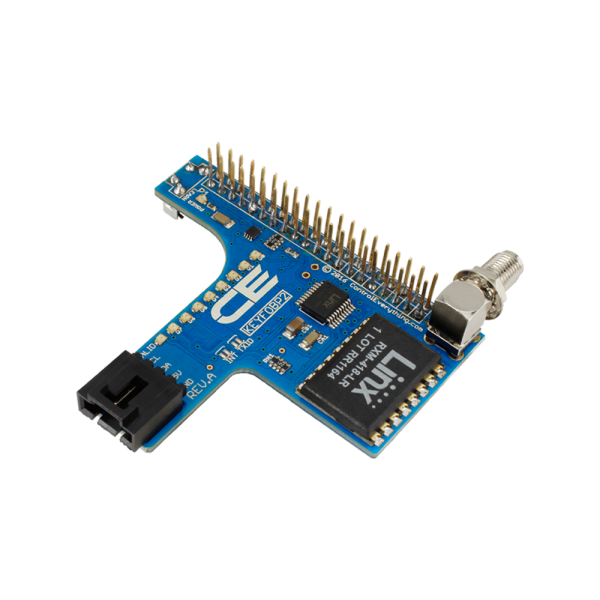

NCD PR14-4는 Raspberry Pi 3와 Pi 2의 GPIO 헤더에 얹어 키 포브 리모컨 신호를 받는 수신기·디코더 쉴드(Key Fob Receiver Shield)입니다. 같은 보드에 레벨 시프트된 +5V I2C 확장 포트가 있어, 리모컨 입력과 NCD I2C 장치 연결을 쉴드 하나로 처리합니다. (주)테솔이 국내에 공식 공급합니다.
Linx Technologies MS 시리즈 키 포브 송신기(418/433 MHz)와 조합하며, 송신기는 별매입니다. 418/433 MHz 대역을 사용하는 무선 제품이므로 국내 사용 가능 여부는 문의해 주세요.
제품 자료
연결 도면과 샘플 코드

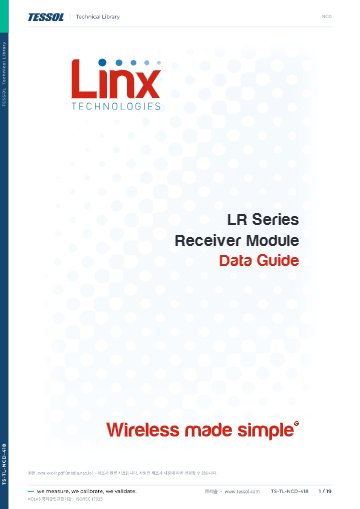

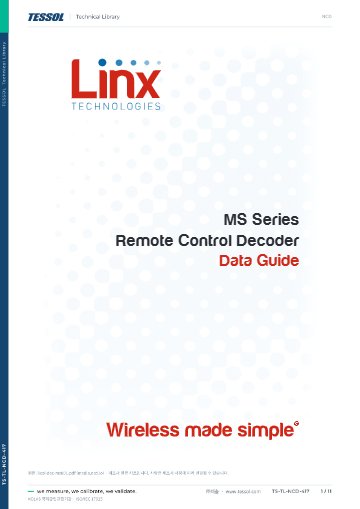

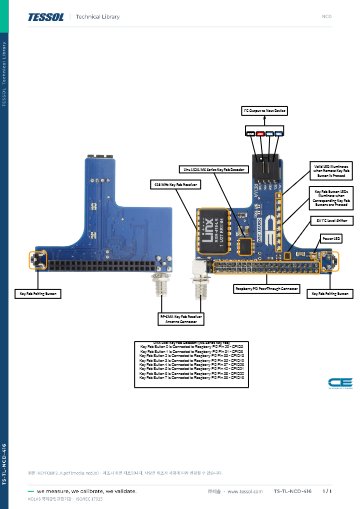

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
I2C 겸용
PR14-4의 I2C 확장 포트와 GPIO 점유
확장 포트에 4.7K 풀업 저항이 내장되어 있어 Pi가 I2C 마스터로 버스를 구동합니다. NCD의 릴레이 컨트롤러, 센서, 미니 모듈 같은 I2C 제품군을 이 포트에 바로 연결합니다.
GPIO 패스스루 커넥터가 있지만 키 포브 입력이 GPIO 헤더를 많이 점유하므로, 다른 확장 보드를 꽂으면 GPIO를 사용하지 못하는 경우가 많습니다. 패스스루 헤더에 다른 확장 보드를 꽂을 때는 각별히 주의해 주세요.
버튼 핀 맵
버튼 0~7과 Pi 헤더 핀 번호
| 버튼 | 헤더 핀 | GPIO |
|---|---|---|
| 0 | 29 | GPIO5 |
| 1 | 31 | GPIO6 |
| 2 | 33 | GPIO13 |
| 3 | 35 | GPIO19 |
| 4 | 37 | GPIO26 |
| 5 | 40 | GPIO21 |
| 6 | 38 | GPIO20 |
| 7 | 36 | GPIO16 |
버튼을 누르고 있는 동안 해당 핀이 High가 되고 놓으면 Low로 돌아옵니다. 쉴드의 유효 수신(Valid) LED는 버튼을 누를 때 켜집니다.

수신 확인
리모컨 버튼을 눌러 Valid LED가 켜지는지 확인한 뒤, 위 표의 GPIO 입력이 High로 바뀌는지 읽습니다.
리모컨 등록
PR14-4와 송신기 페어링
키 포브 리모컨은 보안 암호화가 적용되어 있어 사용 전에 컨트롤러와 페어링해야 합니다. 보드의 페어링 버튼을 누른 채 리모컨 버튼을 눌러 등록한 다음, 버튼을 누를 때마다 Valid LED가 켜지는지 확인하세요.
사양
PR14-4 사양
| 항목 | 사양 |
|---|---|
| 대상 보드 | Raspberry Pi 3, Pi 2 |
| 수신 송신기 | Linx Technologies MS 시리즈 키 포브, 418/433 MHz |
| 송신기 버튼 수 | 1, 2, 3, 4, 5, 8버튼 (별매) |
| 수신 거리 | 최대 750피트 (8버튼 리모컨) |
| 출력 신호 | 버튼을 누르는 동안 I/O 라인 High, 놓으면 Low |
| 표시 | Valid LED |
| I2C 확장 포트 | 레벨 시프트 +5V, 4.7K 풀업 저항 내장 |
| GPIO 패스스루 | 있음 |
| 안테나 | RP-SMA 안테나 포함 |
| 디코더 | 통합 LICAL 디코더 |
활용 분야
리모컨 입력과 I2C 장치를 한 Pi에서 받는 구성
- 버튼 입력 — 키 포브 버튼 누름을 Pi의 GPIO 입력으로 받습니다.

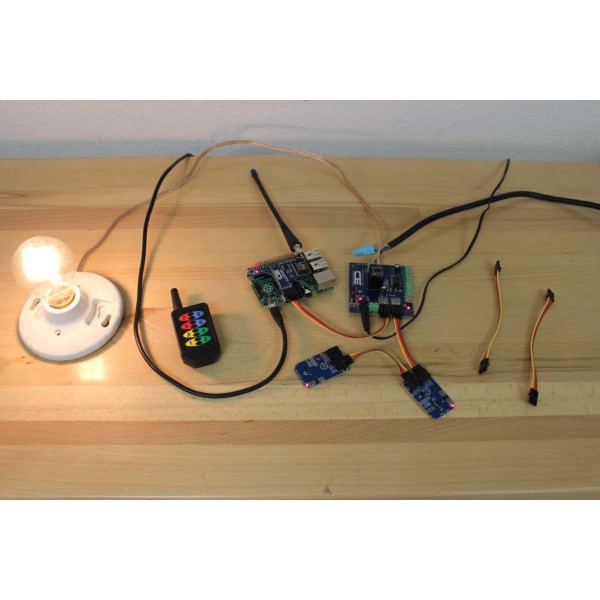

- 원격 스위치 — 버튼 신호를 받은 Pi가 확장 포트의 I2C 릴레이나 센서 동작을 시작합니다.


같은 계열
PR14-4와 같은 계열 모델
- PR19-4 — Raspberry Pi Zero용, I2C 확장 포트 포함
- PR14-5 — Arduino Micro용 오버레이 쉴드
- PR14-6 — Arduino Nano용 오버레이 쉴드
- PR32-17 — Onion Omega 2·Omega용 오버레이 쉴드
- PR14-1 — Particle Photon·Electron용 오버레이 쉴드
관련 제품
Pi용 I2C 구성에 이어 보는 NCD 제품
- NCD 통신 오버레이 쉴드 어댑터 (PR32-20 · PR32-19 · PR32-32 · PR19-19)
- NCD PR2-6 24채널 12비트 ADC (I2CAD24)
- NCD Arduino용 I2C 쉴드 (PR14-3 Uno · PR19-13 Micro · PR1-17 Nano · PR14-2 Uno 통신형)
PR14-4에 키 포브 리모컨이 포함됩니까?
아닙니다. PR14-4는 수신 쉴드이며 송신기는 별매입니다. 1, 2, 3, 4, 5, 8버튼 중 용도에 맞는 것을 따로 선택합니다.
PR14-4는 어떤 Raspberry Pi에 장착합니까?
PR14-4는 Raspberry Pi 3와 Pi 2용입니다. Pi 3B+ 이후 모델에 장착할 계획이면 주문 전에 (주)테솔로 문의해 주세요.
PR14-4에서 다른 GPIO 확장 보드를 함께 사용할 수 있습니까?
주의가 필요합니다. 키 포브 입력이 GPIO 핀을 많이 점유하므로 패스스루 헤더에 꽂은 보드의 GPIO를 사용하지 못할 수 있습니다.
PR14-4로 I2C 센서나 릴레이를 연결할 수 있습니까?
연결할 수 있습니다. 4.7K 풀업이 내장된 +5V I2C 확장 포트로 NCD I2C 릴레이 컨트롤러·센서·미니 모듈을 연결합니다.
FAQ 자주묻는 질문
-
PR14-4에 키 포브 리모컨이 포함됩니까?
아닙니다. PR14-4는 수신 쉴드이며 송신기는 별매입니다. 1, 2, 3, 4, 5, 8버튼 중 용도에 맞는 것을 따로 선택합니다.
-
PR14-4는 어떤 Raspberry Pi에 장착합니까?
PR14-4는 Raspberry Pi 3와 Pi 2용입니다. Pi 3B+ 이후 모델에 장착할 계획이면 주문 전에 (주)테솔로 문의해 주세요.
-
PR14-4에서 다른 GPIO 확장 보드를 함께 사용할 수 있습니까?
주의가 필요합니다. 키 포브 입력이 GPIO 핀을 많이 점유하므로 패스스루 헤더에 꽂은 보드의 GPIO를 사용하지 못할 수 있습니다.
-
PR14-4로 I2C 센서나 릴레이를 연결할 수 있습니까?
연결할 수 있습니다. 4.7K 풀업이 내장된 +5V I2C 확장 포트로 NCD I2C 릴레이 컨트롤러·센서·미니 모듈을 연결합니다.
