Micro 위에 얹어 리모컨 버튼 수신
NCD PR14-5 키 포브 수신기 오버레이 쉴드 송신기 버튼 수 : 1 ~ 8 버튼 (별매) (6단계) 수신 거리 : 최대 750피트 (8버튼 리모컨) 형태 : 오버레이 쉴드
견적 받기NCD 한국 독점 공급 파트너

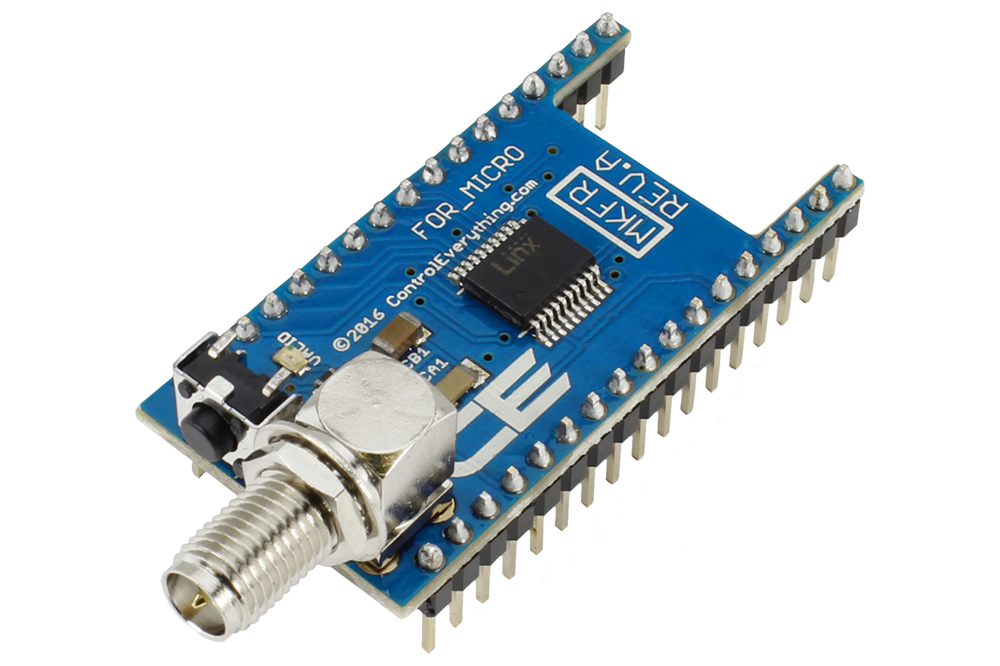

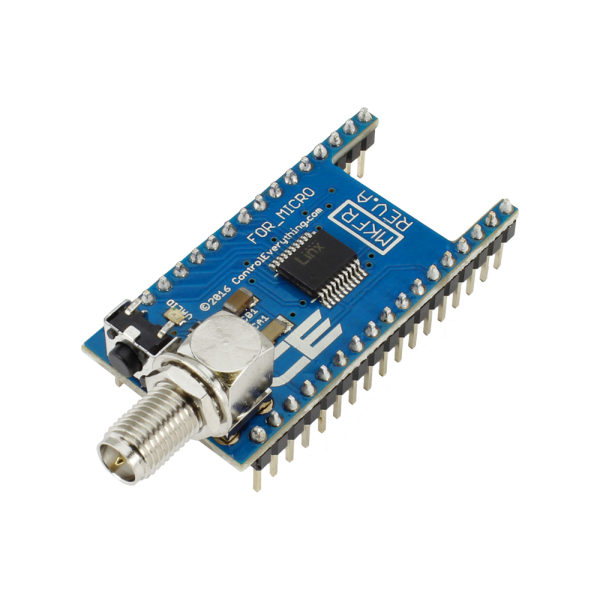

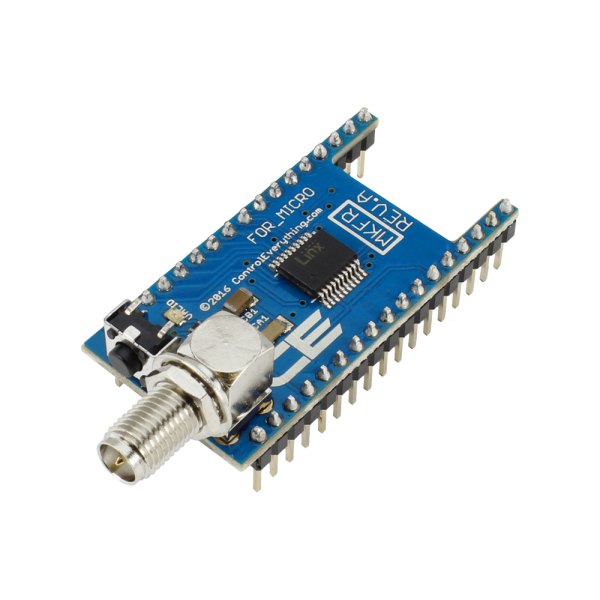

NCD PR14-5는 Arduino Micro 위에 덮어 얹는 키 포브 수신기·디코더 오버레이 쉴드(Key Fob Receiver Overlay Shield)입니다. 버튼 0~7은 D4~D11 핀, 신호 세기(RSSI)는 A0, 송신기 ID는 RX 핀으로 나옵니다. (주)테솔이 국내에 공식 공급합니다.
수신 대상은 Linx Technologies MS 시리즈 키 포브 송신기(418/433 MHz)이며 송신기는 별매입니다. 418/433 MHz 대역을 사용하는 무선 제품이므로 국내 사용 가능 여부는 문의해 주세요.
제품 자료
제품 설명서와 자료

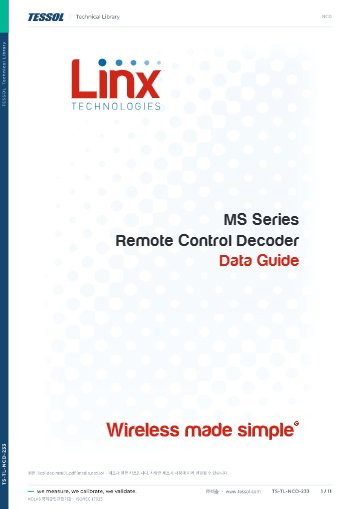

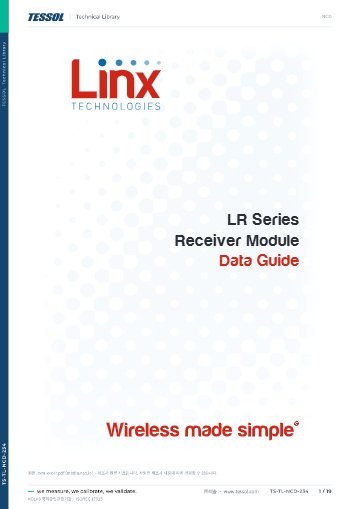

이 제품의 데이터시트, 기계 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
장착 조건
PR14-5 장착 조건과 2열 헤더 컨트롤러

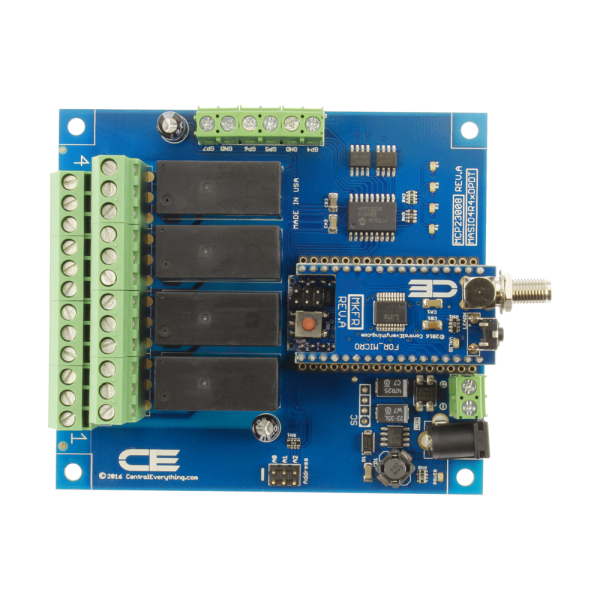

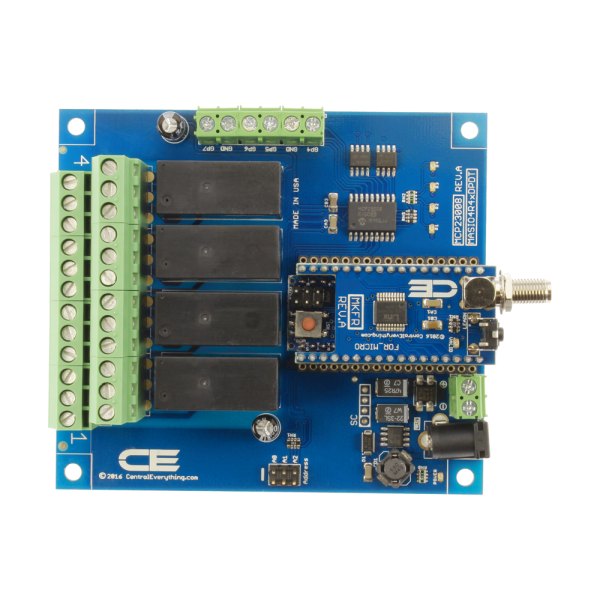

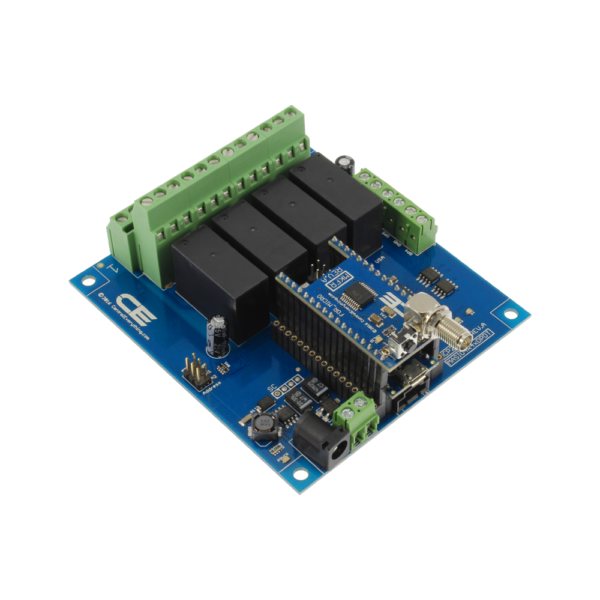

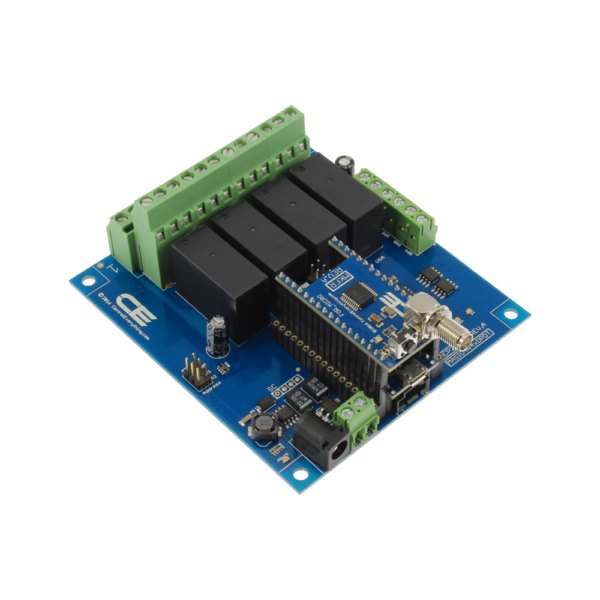

Micro 소켓에 곧바로 끼우는 방식이 아니어서, 헤더가 2열 이상인 NCD 컨트롤러를 먼저 준비해야 합니다. 쉴드는 Micro 위에 얹혀 컨트롤러 바깥쪽 핀에 연결됩니다.
주문 전에 사용 중인 NCD 컨트롤러의 헤더가 양쪽 2열 이상인지 확인해 주세요.


핀 대응

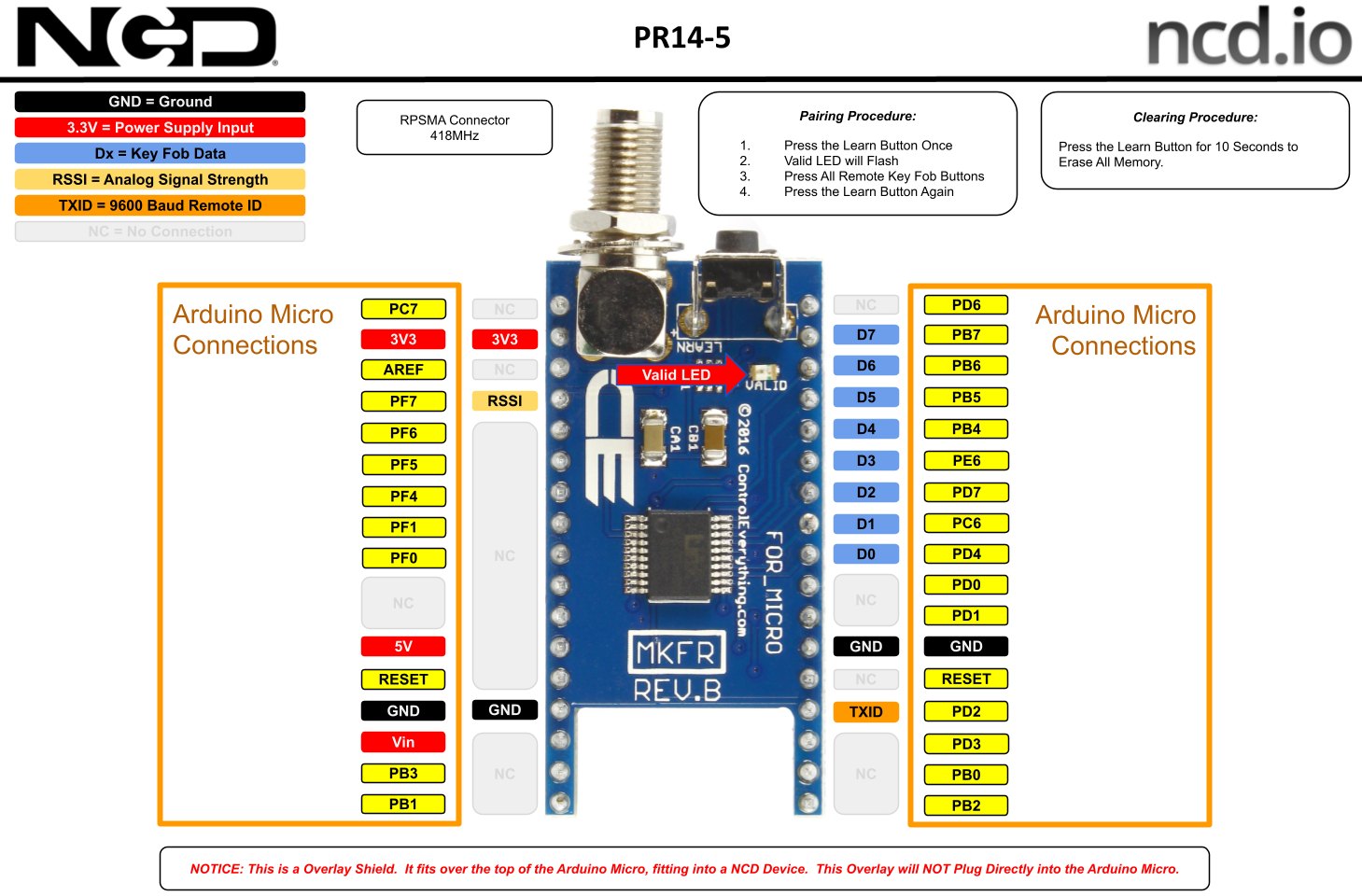

Micro의 D4~D11과 RSSI·ID 핀
| 신호 | Arduino Micro 핀 |
|---|---|
| 버튼 0 | D4 |
| 버튼 1 | D5 |
| 버튼 2 | D6 |
| 버튼 3 | D7 |
| 버튼 4 | D8 |
| 버튼 5 | D9 |
| 버튼 6 | D10 |
| 버튼 7 | D11 |
| 신호 세기(RSSI) | A0 |
| 송신기 ID | RX |
버튼을 누르는 동안 해당 핀이 High를 유지하다 놓으면 Low가 됩니다. Valid LED가 켜지는데 핀 값이 바뀌지 않으면 스케치의 핀 번호부터 점검하세요.

페어링
암호화 리모컨 등록 후 PR14-5 점검
암호화 리모컨은 컨트롤러에 등록(페어링)한 뒤에야 동작합니다. 페어링 버튼을 누른 채 리모컨 버튼을 눌러 등록하고, 입력마다 Valid LED가 켜지는지 확인합니다.

사양
PR14-5 제품 사양
| 항목 | 사양 |
|---|---|
| 대상 보드 | Arduino Micro (NCD 2열 헤더 컨트롤러 필요) |
| 형태 | 오버레이 쉴드 |
| 수신 송신기 | Linx Technologies MS 시리즈 키 포브, 418/433 MHz |

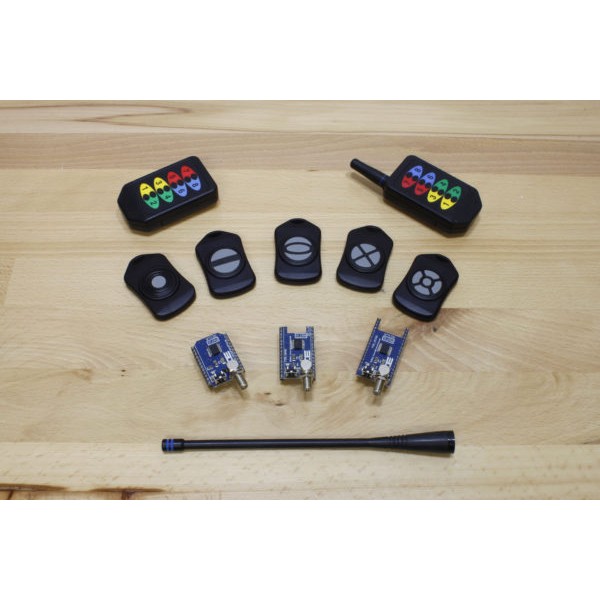

| 송신기 버튼 수 | 1, 2, 3, 4, 5, 8버튼 (별매) |
| 수신 거리 | 최대 750피트 (8버튼 리모컨) |
| 출력 신호 | 누르는 동안 High, 놓으면 Low |
| 표시 | Valid LED |
| 안테나 | RP-SMA 안테나 포함 |
| 디코더 | 온보드 LICAL 디코더 |
활용 분야
Micro 스케치로 읽는 원격 입력
- 원격 입력 — 리모컨 버튼을 Micro의 디지털 입력으로 받습니다.
- 수신 감도 모니터링 — A0의 RSSI 값을 읽어 수신 상태를 확인합니다.

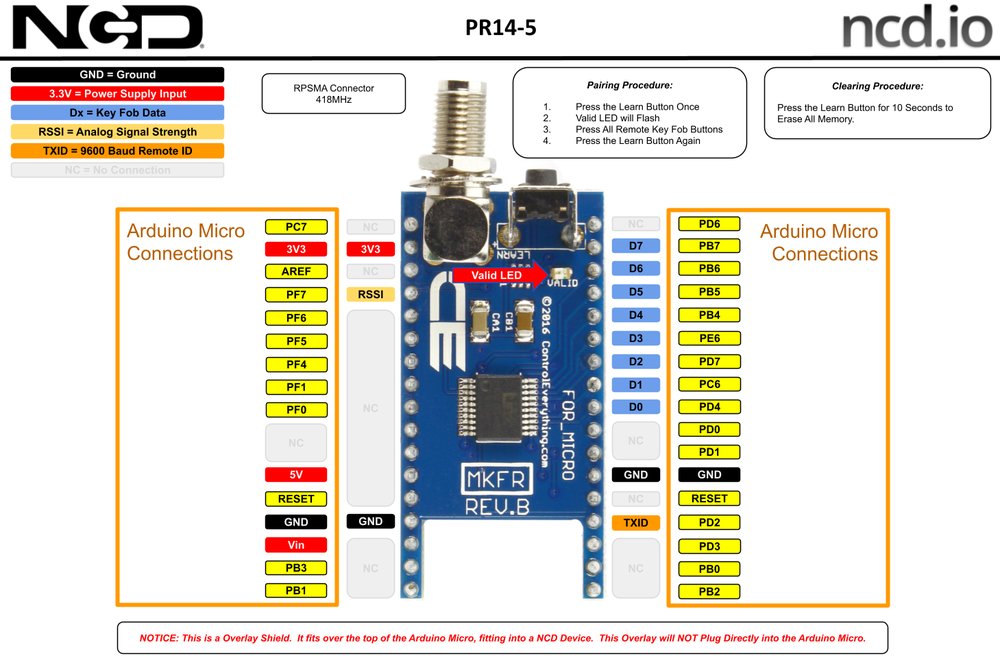

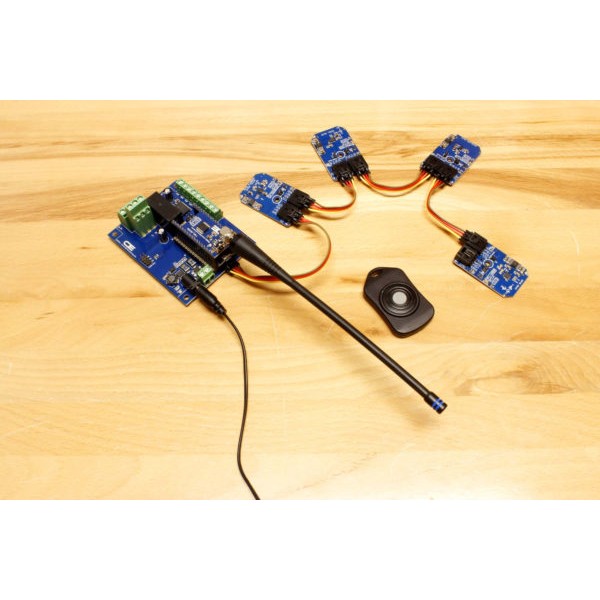

제품 상세 이미지


같은 계열
PR14-5와 같은 계열 모델
- PR14-4 — Raspberry Pi 3·2용, I2C 확장 포트 포함
- PR19-4 — Raspberry Pi Zero용, I2C 확장 포트 포함
- PR14-6 — Arduino Nano용 오버레이 쉴드
- PR32-17 — Onion Omega 2·Omega용 오버레이 쉴드
- PR14-1 — Particle Photon·Electron용 오버레이 쉴드
관련 제품
Arduino 구성에 함께 보는 NCD 제품
- NCD 통신 오버레이 쉴드 어댑터 (PR32-20 · PR32-19 · PR32-32 · PR19-19)
- NCD PR2-6 24채널 12비트 ADC (I2CAD24)
- NCD Arduino용 I2C 쉴드 (PR14-3 Uno · PR19-13 Micro · PR1-17 Nano · PR14-2 Uno 통신형)
PR14-5를 Arduino Micro에 바로 꽂을 수 있습니까?
바로 꽂을 수 없습니다. 2열 이상 헤더를 갖춘 NCD 컨트롤러가 필요하고, 쉴드는 Micro 위에 얹는 오버레이 방식입니다.
PR14-5의 버튼 신호는 어느 핀으로 나옵니까?
버튼 0부터 7까지 D4~D11에 순서대로 대응하며, RSSI는 A0, 송신기 ID는 RX 핀입니다.
PR14-5와 PR14-6은 어떻게 다릅니까?
대상 보드가 Arduino Micro냐 Nano냐의 차이이며, 송신기 ID 핀이 PR14-5는 RX, PR14-6은 RX0로 표기됩니다.
FAQ 자주묻는 질문
-
PR14-5를 Arduino Micro에 바로 꽂을 수 있습니까?
바로 꽂을 수 없습니다. 2열 이상 헤더를 갖춘 NCD 컨트롤러가 필요하고, 쉴드는 Micro 위에 얹는 오버레이 방식입니다.
-
PR14-5의 버튼 신호는 어느 핀으로 나옵니까?
버튼 0부터 7까지 D4~D11에 순서대로 대응하며, RSSI는 A0, 송신기 ID는 RX 핀입니다.
-
PR14-5와 PR14-6은 어떻게 다릅니까?
대상 보드가 Arduino Micro냐 Nano냐의 차이이며, 송신기 ID 핀이 PR14-5는 RX, PR14-6은 RX0로 표기됩니다.
