Arduino Nano 위에서 8버튼 리모컨 수신
NCD PR14-6 키 포브 수신기 오버레이 쉴드 리모컨 버튼 : 1·2·3·4·5·8버튼형, 별도 구매 수신 거리 : 8버튼형 사용 시 최대 750피트 형태 : 오버레이 쉴드
견적 받기NCD 한국 독점 공급 파트너

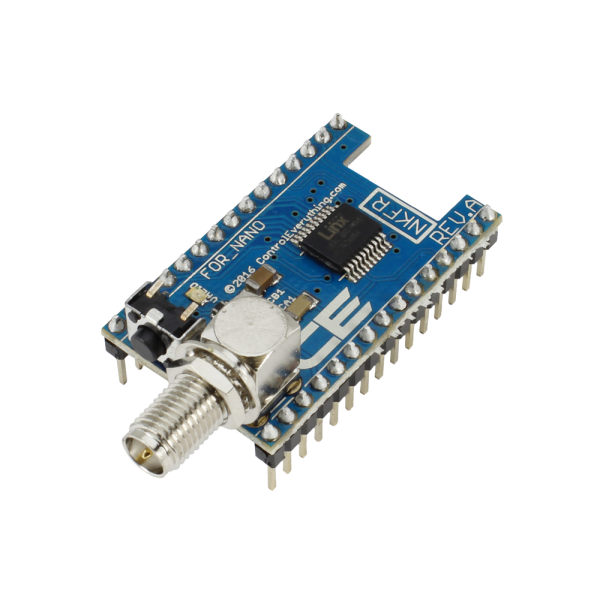

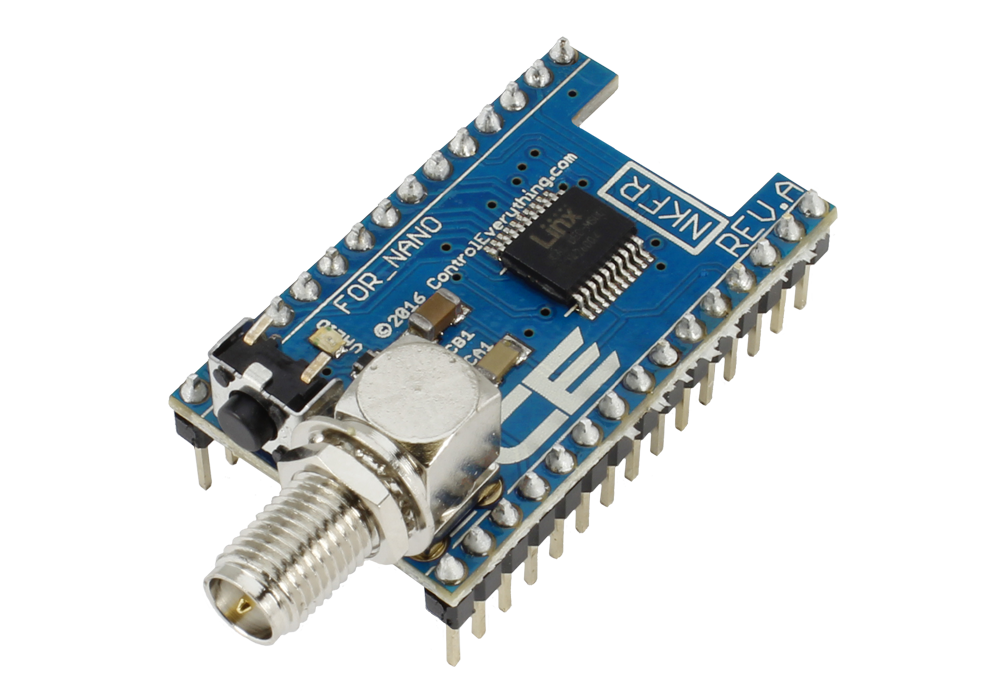

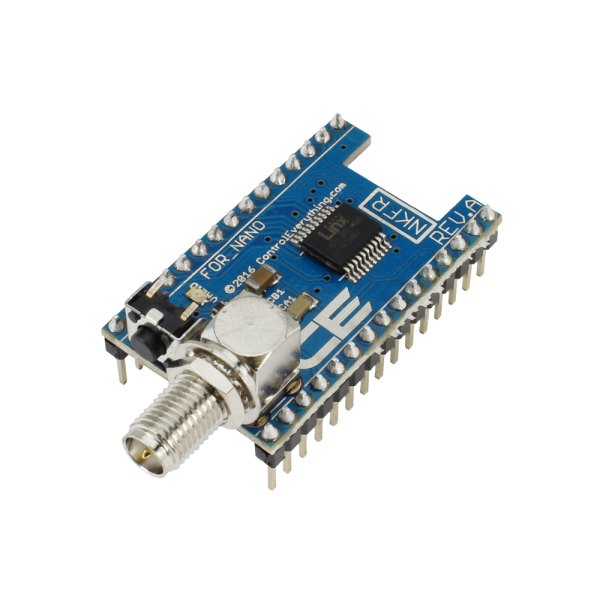

NCD PR14-6은 키 포브 버튼 0~7을 Arduino Nano의 D4~D11 핀으로 바로 출력하는 수신기·디코더 오버레이 쉴드(Key Fob Receiver Overlay Shield)입니다. Nano 기반 장비에 무선 리모컨 입력을 더할 때 사용합니다. (주)테솔이 국내에 공식 공급합니다.

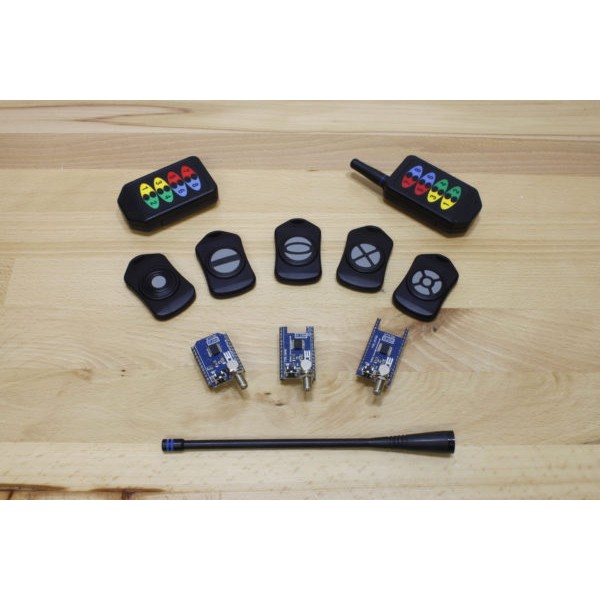

Linx Technologies MS 시리즈 키 포브 송신기(418/433 MHz)와 조합해 사용하며 송신기는 별매입니다. 418/433 MHz 대역을 사용하는 무선 제품이므로 국내 사용 가능 여부는 문의해 주세요.
제품 자료
연결 도면과 자료

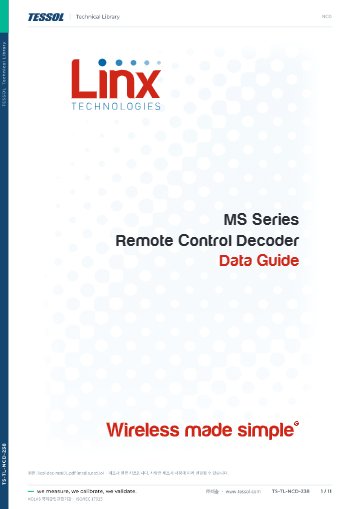

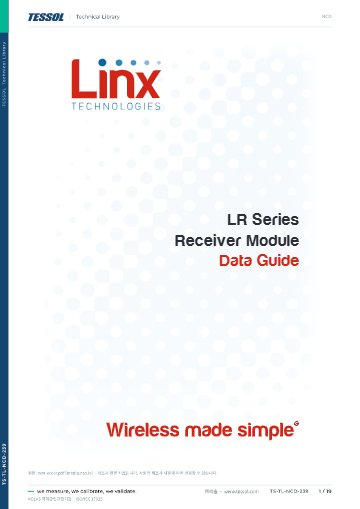

이 제품의 데이터시트, 기계 도면, 연결 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
PR14-6 핀 맵
Nano 디지털 핀과 버튼 번호 대응
| 신호 | Arduino Nano 핀 |
|---|---|
| 버튼 0 | D4 |
| 버튼 1 | D5 |
| 버튼 2 | D6 |
| 버튼 3 | D7 |
| 버튼 4 | D8 |
| 버튼 5 | D9 |
| 버튼 6 | D10 |
| 버튼 7 | D11 |
| 신호 세기(RSSI) | A0 |
| 송신기 ID | RX0 |

핀 확인
버튼을 하나씩 눌러 대응하는 입력 핀이 High로 바뀌는지 확인하고, 스케치의 핀 번호와 대조합니다. LED는 켜지는데 입력 값이 바뀌지 않으면 핀 번호 설정부터 점검해 주세요.

컨트롤러 요건
PR14-6 장착에 필요한 NCD 컨트롤러 헤더

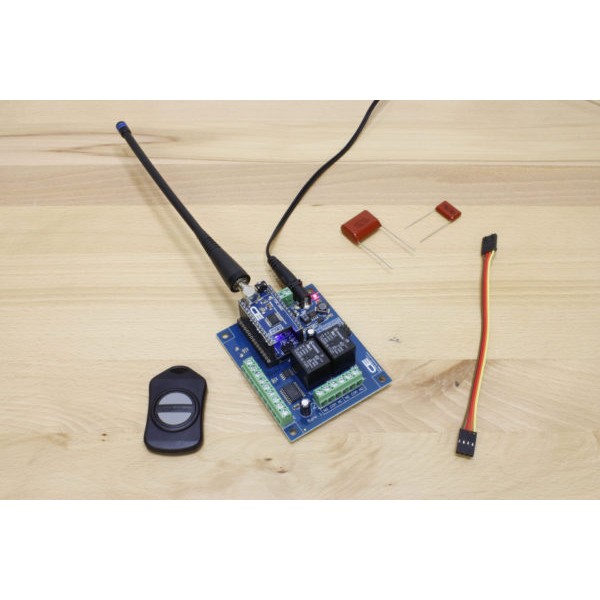

Nano 소켓에 직접 꽂는 제품이 아니라 Nano 위에 덮는 오버레이 쉴드입니다. Nano 양옆에 2열 이상 헤더를 둔 NCD 컨트롤러가 전제 조건입니다.

리모컨 페어링
PR14-6 등록 절차

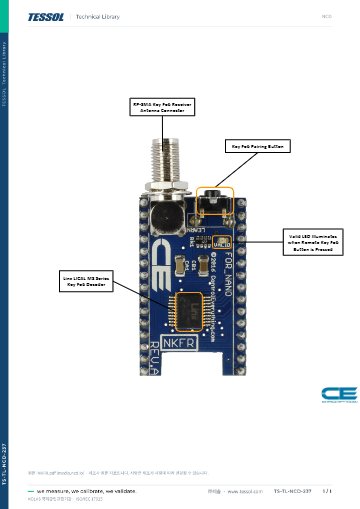

리모컨은 보안 암호화 방식이어서 등록 절차가 필요합니다. 페어링 버튼을 누르면서 리모컨 버튼을 눌러 등록하고 Valid LED로 수신을 확인합니다.

사양
PR14-6 사양
| 항목 | 사양 |
|---|---|
| 대상 보드 | Arduino Nano (NCD 2열 헤더 컨트롤러 필요) |
| 형태 | 오버레이 쉴드 |
| 호환 리모컨 | Linx MS 시리즈 키 포브 송신기 (418/433 MHz) |
| 리모컨 버튼 | 1·2·3·4·5·8버튼형, 별도 구매 |
| 수신 거리 | 8버튼형 사용 시 최대 750피트 |
| 핀 동작 | 버튼 유지 중 High, 해제 시 Low |
| 수신 표시 | 온보드 Valid LED |
| 부속 | RP-SMA 안테나 |
| 디코더 | 온보드 LICAL 디코더 |
활용 분야
Nano 기반 장치의 무선 버튼 입력
- 장치 제어 — 버튼을 누르면 입력 핀이 High가 되어 스케치가 동작을 전환합니다.
- 원격 입력 — 리모컨으로 Nano에 연결된 장치를 조작합니다.
같은 계열
PR14-6과 같은 계열 모델
- PR14-4 — Raspberry Pi 3·2용, I2C 확장 포트 포함
- PR19-4 — Raspberry Pi Zero용, I2C 확장 포트 포함
- PR14-5 — Arduino Micro용 오버레이 쉴드
- PR32-17 — Onion Omega 2·Omega용 오버레이 쉴드
- PR14-1 — Particle Photon·Electron용 오버레이 쉴드
관련 제품
Nano 구성에 이어 확인할 NCD 제품
- NCD 통신 오버레이 쉴드 어댑터 (PR32-20 · PR32-19 · PR32-32 · PR19-19)
- NCD PR2-6 24채널 12비트 ADC (I2CAD24)
- NCD Arduino용 I2C 쉴드 (PR14-3 Uno · PR19-13 Micro · PR1-17 Nano · PR14-2 Uno 통신형)
PR14-6은 Arduino Nano에 바로 장착됩니까?
바로 장착하지 못합니다. 2열 이상 헤더를 갖춘 NCD 컨트롤러가 먼저 있어야 합니다.
PR14-6의 버튼 3은 어느 핀입니까?
D7입니다. 버튼 0이 D4이고 버튼 7이 D11까지 순서대로 대응합니다.
PR14-6으로 신호 세기를 읽을 수 있습니까?
읽을 수 있습니다. 신호 세기(RSSI)는 A0 핀으로, 송신기 ID는 RX0 핀으로 나옵니다.
FAQ 자주묻는 질문
-
PR14-6은 Arduino Nano에 바로 장착됩니까?
바로 장착하지 못합니다. 2열 이상 헤더를 갖춘 NCD 컨트롤러가 먼저 있어야 합니다.
-
PR14-6의 버튼 3은 어느 핀입니까?
D7입니다. 버튼 0이 D4이고 버튼 7이 D11까지 순서대로 대응합니다.
-
PR14-6으로 신호 세기를 읽을 수 있습니까?
읽을 수 있습니다. 신호 세기(RSSI)는 A0 핀으로, 송신기 ID는 RX0 핀으로 나옵니다.
