Pi Zero 한 장에 얹는 리모컨 수신과 I2C

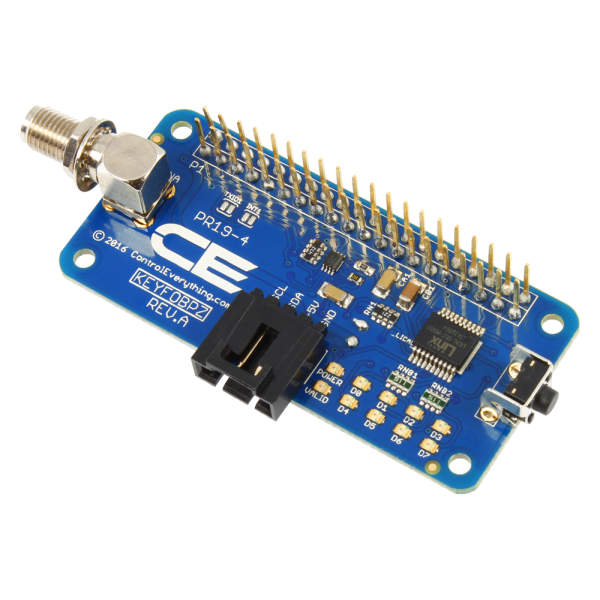

NCD PR19-4 키 포브 수신기 및 I2C 확장 포트 송신기 버튼 수 : 1 ~ 8 버튼 (별매) (6단계) 수신 거리 : 최대 750피트 (8버튼 리모컨) I2C 확장 포트 : 레벨 시프트 +5V
견적 받기NCD 한국 독점 공급 파트너

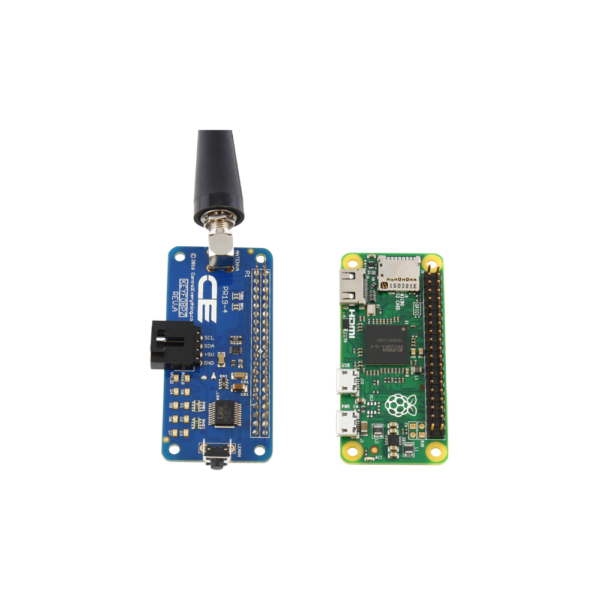

NCD PR19-4는 Raspberry Pi Zero에 키 포브 리모컨 수신과 레벨 시프트 +5V I2C 확장 포트를 함께 더하는 수신기·디코더 쉴드(Key Fob Receiver Shield)입니다. 소형 Pi Zero 장비에서 무선 버튼 입력과 I2C 장치 연결을 쉴드 하나로 구성합니다. (주)테솔이 국내에 공식 공급합니다.
수신 대상은 Linx Technologies MS 시리즈 키 포브 송신기(418/433 MHz)이며 송신기는 별도로 준비합니다. 418/433 MHz 대역을 사용하는 무선 제품이므로 국내 사용 가능 여부는 문의해 주세요.
제품 자료
제품 자료와 소프트웨어
이 제품의 데이터시트, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
데이터시트와 도면
소프트웨어와 코드

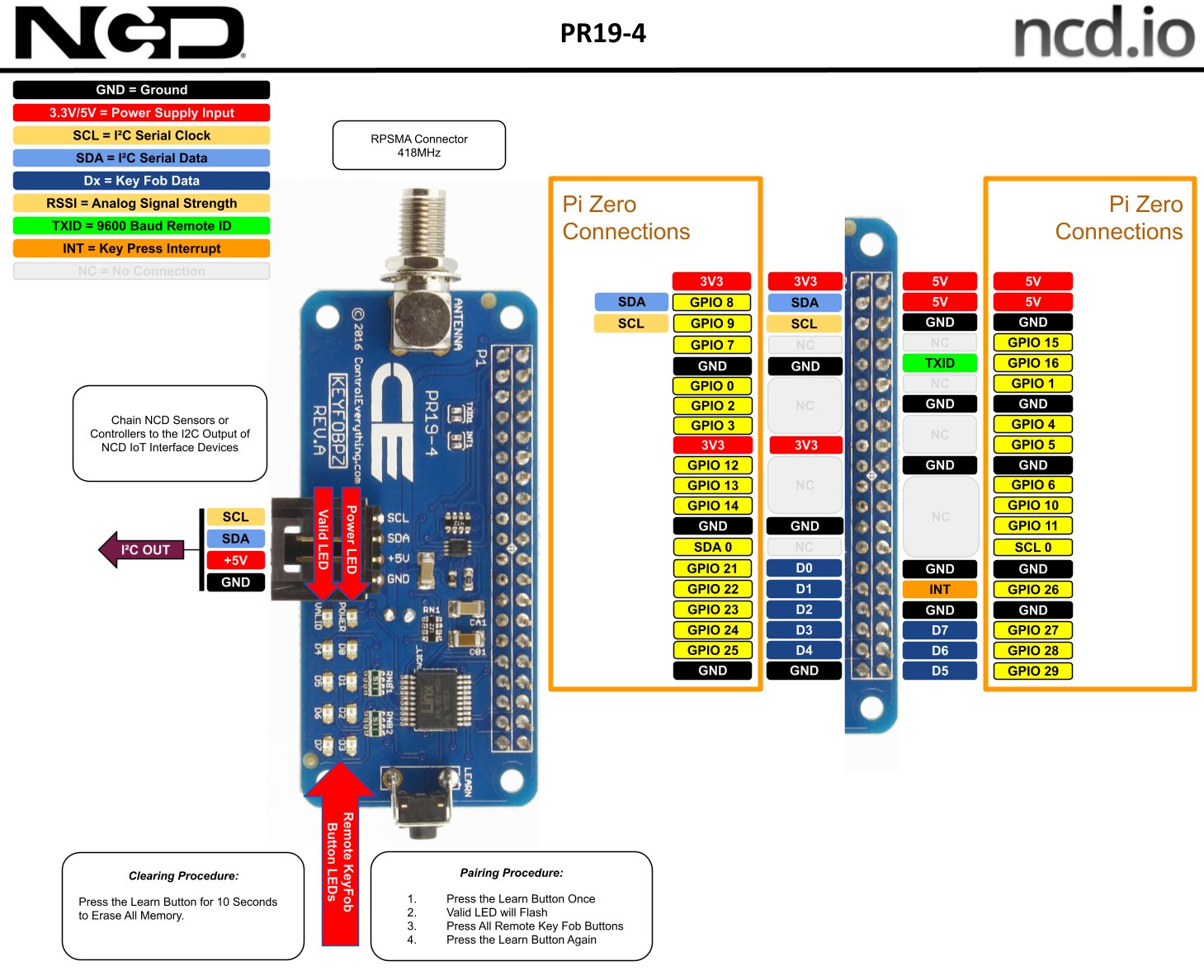

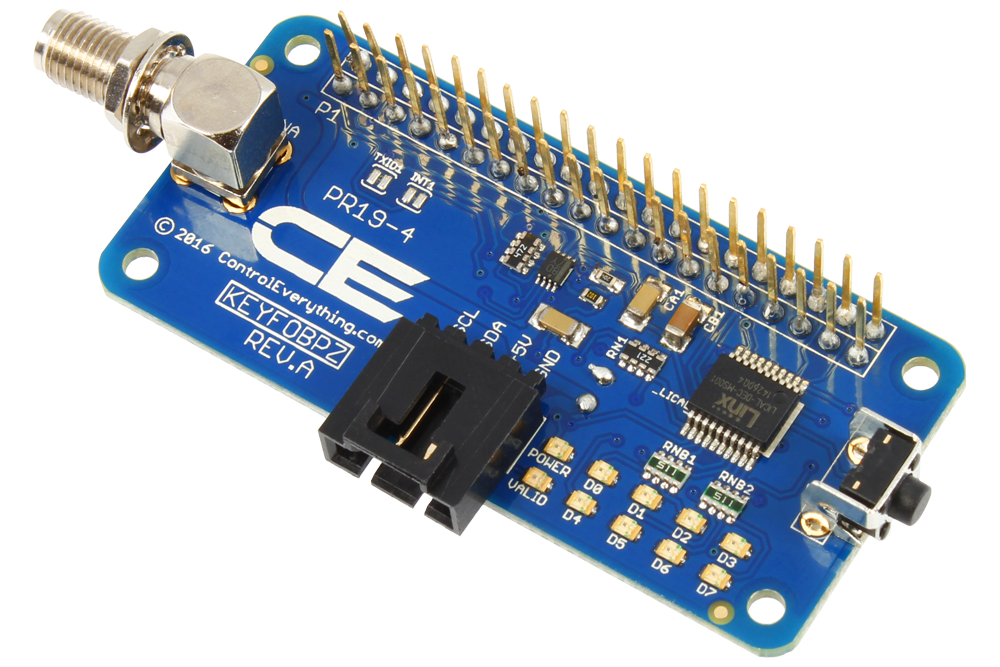

PR19-4 핀 배치
Pi Zero 헤더로 나오는 버튼 신호
버튼 0부터 7까지가 Pi Zero 헤더의 29, 31, 33, 35, 37, 40, 38, 36번 핀에 순서대로 연결됩니다. 버튼을 누르는 동안 해당 핀이 High를 유지하고, 놓으면 Low로 돌아옵니다.
| 버튼 | 헤더 핀 | GPIO |
|---|---|---|
| 0 | 29 | GPIO5 |
| 1 | 31 | GPIO6 |
| 2 | 33 | GPIO13 |
| 3 | 35 | GPIO19 |
| 4 | 37 | GPIO26 |
| 5 | 40 | GPIO21 |
| 6 | 38 | GPIO20 |
| 7 | 36 | GPIO16 |

송신기 등록
암호화 리모컨의 PR19-4 페어링
리모컨은 보안 암호화 방식이므로 처음 사용할 때 쉴드와 페어링해야 합니다. 페어링 버튼을 누르고 있는 상태에서 리모컨 버튼을 눌러 등록하세요.
등록 후 점검
리모컨 버튼을 누를 때 Valid LED가 켜지면 수신된 것입니다. 이어서 해당 GPIO 입력이 High로 읽히는지 코드에서 확인합니다.

확장 포트와 패스스루
I2C 장치 연결과 GPIO 패스스루 제약
확장 포트에는 NCD I2C 제품군(릴레이 컨트롤러·센서·미니 모듈)을 연결하며, 4.7K 풀업 저항이 내장되어 Pi Zero가 I2C 마스터로 동작합니다. 패스스루 커넥터가 있지만 이 쉴드가 GPIO 헤더를 많이 점유하므로 다른 확장 보드를 꽂을 때는 핀 충돌에 주의해 주세요.

사양
PR19-4 사양표
| 항목 | 사양 |
|---|---|
| 대상 보드 | Raspberry Pi Zero |
| 수신 송신기 | Linx Technologies MS 시리즈 키 포브, 418/433 MHz |
| 송신기 버튼 수 | 1, 2, 3, 4, 5, 8버튼 (별매) |
| 수신 거리 | 최대 750피트 (8버튼 리모컨) |
| 출력 신호 | 누르는 동안 High, 놓으면 Low |
| 표시 | Valid LED |
| I2C 확장 포트 | 레벨 시프트 +5V, 4.7K 풀업 저항 내장 |
| 안테나 | RP-SMA 안테나 포함 |
| 디코더 | 온보드 LICAL 디코더 |
활용 분야
소형 Pi 프로젝트의 입력 구성
- 무선 버튼 입력 — Pi Zero의 GPIO로 키 포브 버튼 상태를 읽습니다.

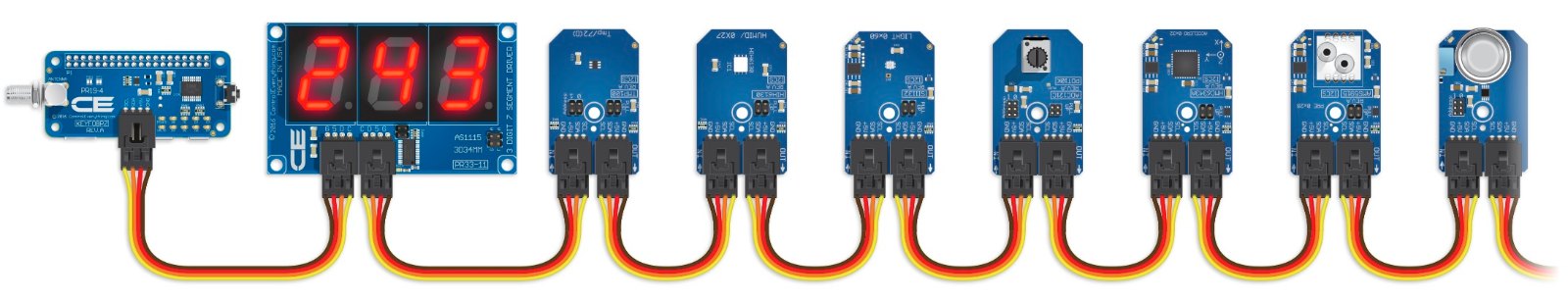

- I2C 주변장치 연결 — 확장 포트에 NCD 릴레이 컨트롤러나 센서를 연결합니다.

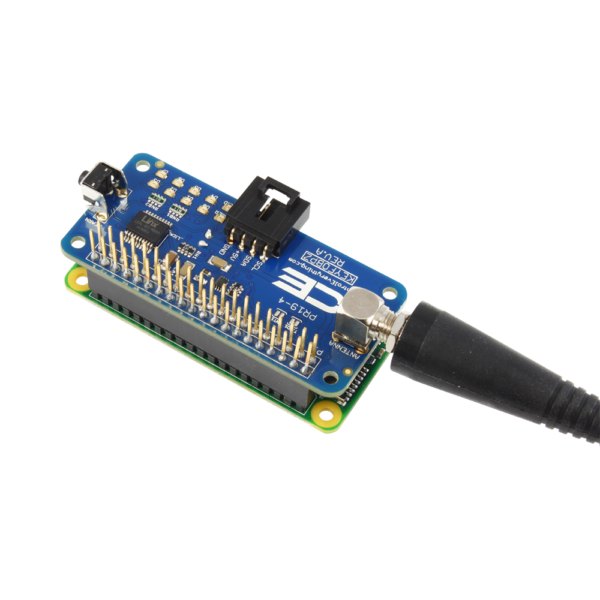

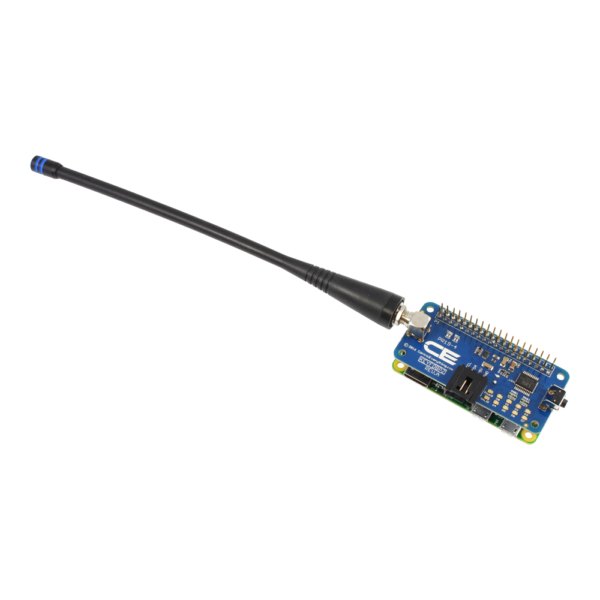

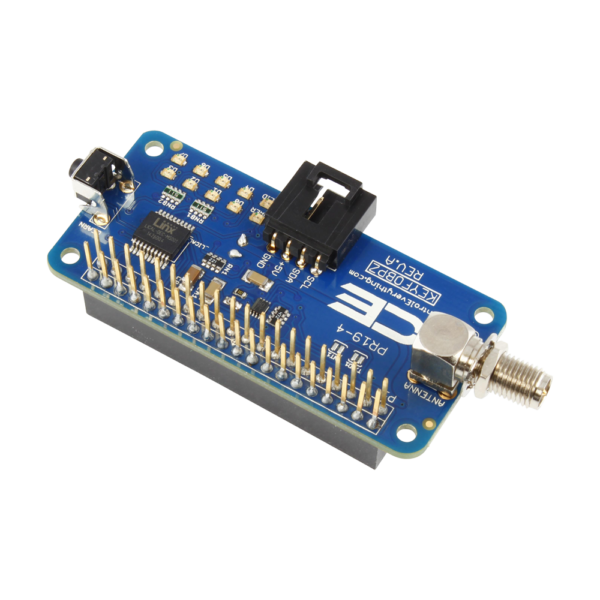

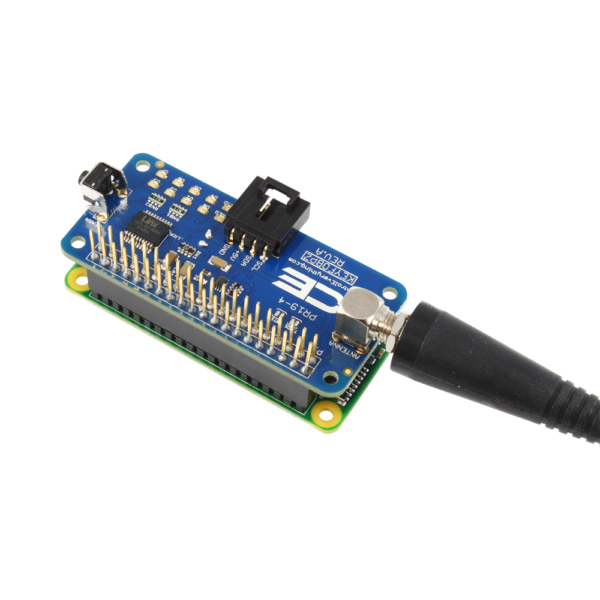

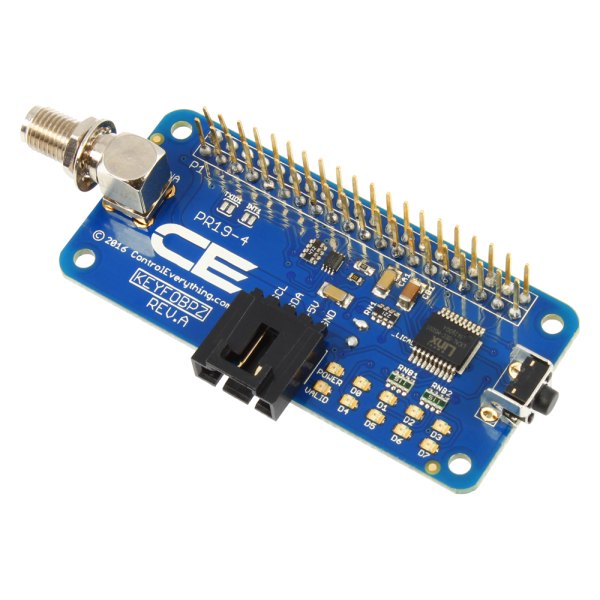

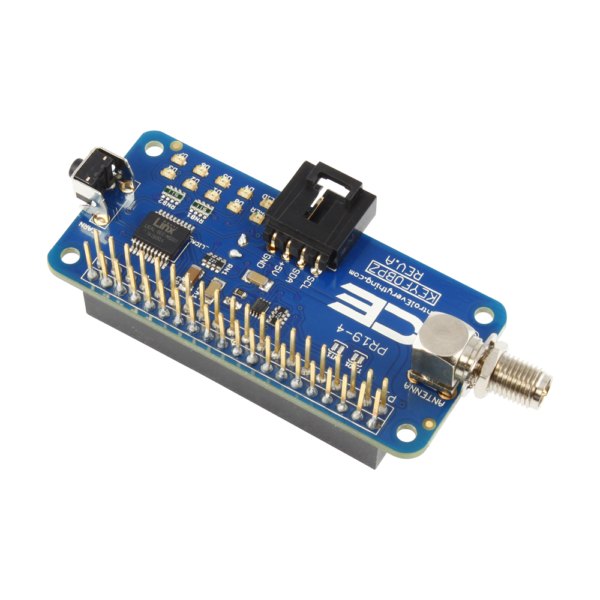

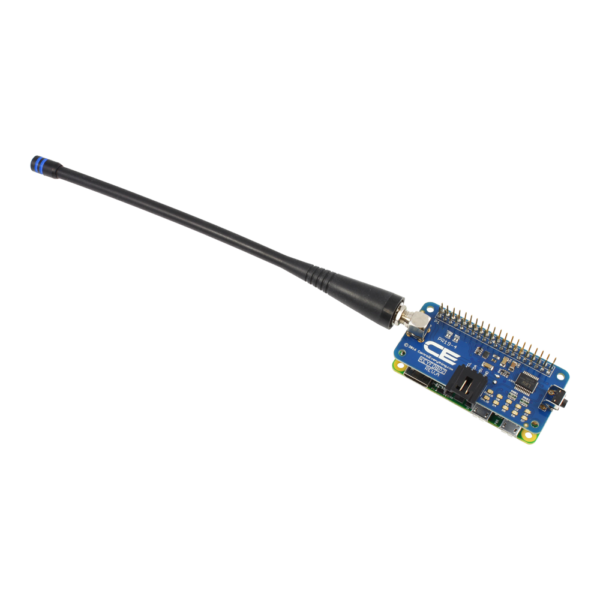

제품 상세 이미지


같은 계열
PR19-4와 같은 계열 모델
- PR14-4 — Raspberry Pi 3·2용, I2C 확장 포트 포함
- PR14-5 — Arduino Micro용 오버레이 쉴드
- PR14-6 — Arduino Nano용 오버레이 쉴드
- PR32-17 — Onion Omega 2·Omega용 오버레이 쉴드
- PR14-1 — Particle Photon·Electron용 오버레이 쉴드
관련 제품
Pi Zero 구성과 함께 검토할 NCD 제품
- NCD 통신 오버레이 쉴드 어댑터 (PR32-20 · PR32-19 · PR32-32 · PR19-19)
- NCD PR2-6 24채널 12비트 ADC (I2CAD24)
- NCD Arduino용 I2C 쉴드 (PR14-3 Uno · PR19-13 Micro · PR1-17 Nano · PR14-2 Uno 통신형)
PR19-4와 PR14-4의 차이는 무엇입니까?
PR19-4는 Raspberry Pi Zero용이고 PR14-4는 Pi 3와 Pi 2용입니다. 두 모델 모두 I2C 확장 포트를 갖춥니다.
PR19-4에서 버튼 7은 어느 핀에 연결됩니까?
Pi Zero 헤더 36번 핀(GPIO16)입니다. 버튼 0은 29번 핀(GPIO5)입니다.
PR19-4 구매 시 키 포브 송신기가 포함됩니까?
포함되지 않습니다. 1, 2, 3, 4, 5, 8버튼 송신기를 별도로 선택하며, 안테나는 RP-SMA 형이 쉴드에 포함됩니다.
FAQ 자주묻는 질문
-
PR19-4와 PR14-4의 차이는 무엇입니까?
PR19-4는 Raspberry Pi Zero용이고 PR14-4는 Pi 3와 Pi 2용입니다. 두 모델 모두 I2C 확장 포트를 갖춥니다.
-
PR19-4에서 버튼 7은 어느 핀에 연결됩니까?
Pi Zero 헤더 36번 핀(GPIO16)입니다. 버튼 0은 29번 핀(GPIO5)입니다.
-
PR19-4 구매 시 키 포브 송신기가 포함됩니까?
포함되지 않습니다. 1, 2, 3, 4, 5, 8버튼 송신기를 별도로 선택하며, 안테나는 RP-SMA 형이 쉴드에 포함됩니다.
