NCD PR32-19 Arduino Nano 용 통신 오버레이 실드 어댑터

MODEL
PR32-19
브랜드
NCD

Nano 보드 위에⁣ 낮게 얹는 XBee 쉴드

NCD PR32-19 Arduino Nano용 통신 오버레이 쉴드 어댑터

견적 받기

NCD 한국 독점 공급 파트너

NCD PR32-19는 Arduino Nano에 맞춘 통신 오버레이 쉴드 어댑터(Communication Overlay Shield)입니다. Nano의 직렬 포트에 XBee 같은 산업용 통신 모듈을 연결해 센서 노드나 소형 제어기에 무선 통신을 더합니다. (주)테솔이 국내에 공식 공급합니다.

Nano 전용 설계라 쉴드를 Nano 위에 맞춰 얹으면 됩니다. ZigBee, 802.15.4, S3B 등 기존에 사용하던 XBee 모듈을 그대로 옮겨 장착할 수 있습니다.

Nano

대상 호스트 보드

XBee

호환 통신 모듈

TX · RX

데이터 선 연결

전원 경로

모듈 전원 연결

제품 자료

연결 도면과⁣ 자료

이 제품의 연결 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

4종

호스트 보드별 통신 쉴드

TX · RX

보드와 모듈을 잇는 데이터 선

로우 프로파일

호스트 보드 위에 낮게 얹히는 설계

확장 핀

PR19-19가 모듈 상단 장착에 쓰는 핀

연결 범위

PR32-19가 Nano와⁣ 이어 주는 신호

Nano와 모듈 사이에는 TX·RX 직렬 선과 전원만 연결되고, 모듈의 다른 통신 핀은 Nano에 연결되지 않습니다. 직렬 통신만 사용하는 구성이라면 배선이 단순합니다.

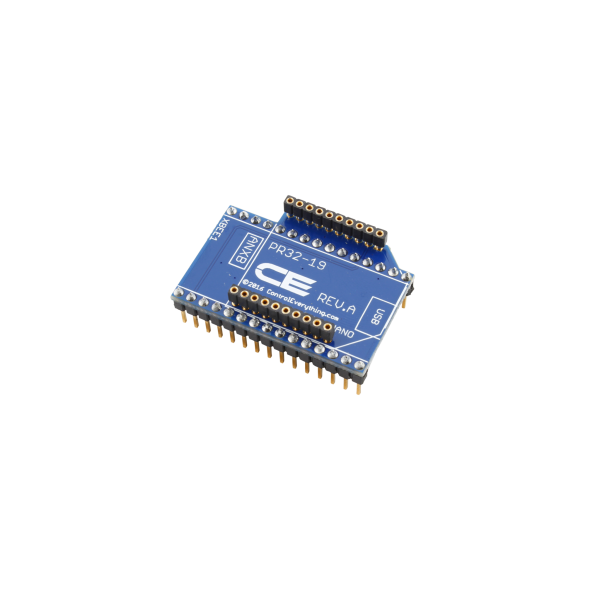

NCD PR32-19 Arduino Nano 용 통신 오버레이 실드 어댑터 제품 사진

Nano 위 장착

XBee를 쉴드 소켓에 끝까지 꽂은 다음 쉴드를 Nano 위에 맞춰 얹으세요. 장착 전에 모듈 핀이 휘지 않았는지 확인하세요.

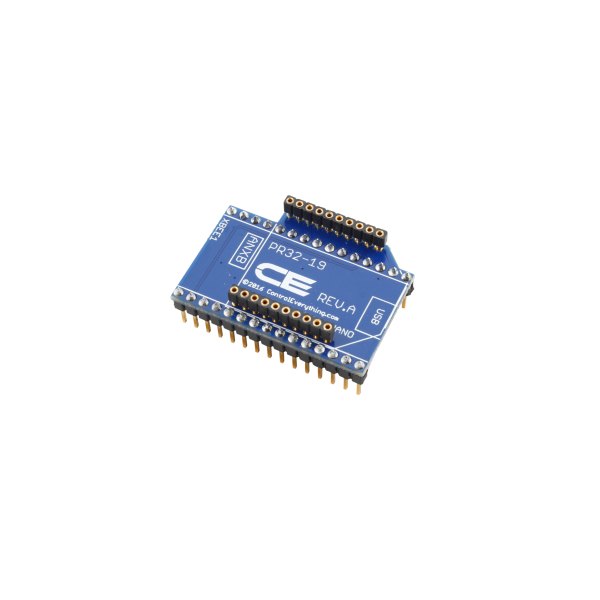

NCD PR32-19 - 모듈 소켓과 핀이 보이는 나노용 실드 어댑터 모습
모듈 소켓과 핀이 보이는 나노용 실드 어댑터 모습

사양

PR32-19 사양

항목사양
대상 보드Arduino Nano
호환 모듈XBee 모듈 (ZigBee · 802.15.4 · S3B)
높이로우 프로파일
호스트 연결TX · RX 데이터 선과 전원 경로
NCD 모듈 호환USB · RS-232 · Bluetooth · Wi-Fi · 이더넷용 NCD 통신 모듈 일부
구성쉴드만 구성 (XBee 등 통신 모듈 미포함)

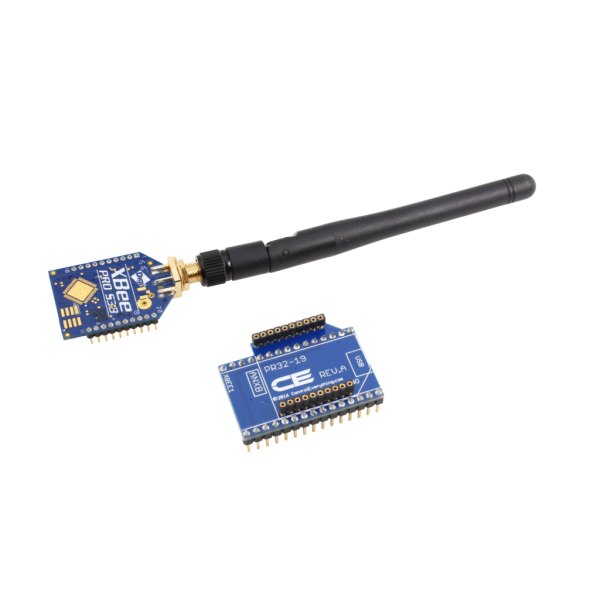

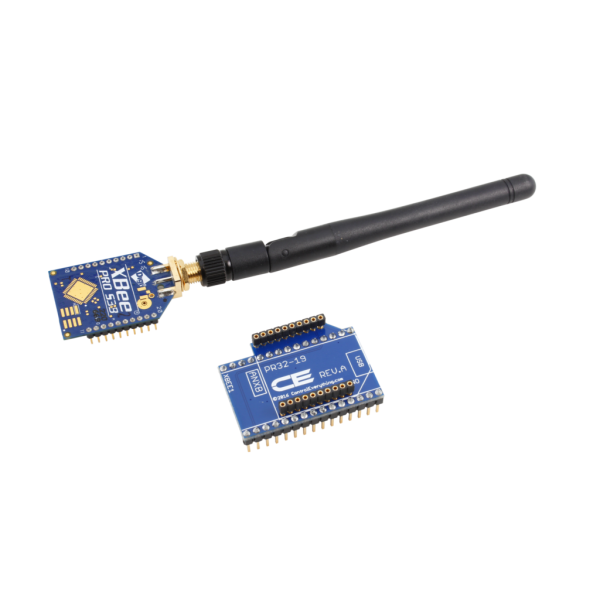

NCD PR32-19 - 안테나가 달린 무선 모듈과 어댑터 기판 구성품
안테나가 달린 무선 모듈과 어댑터 기판 구성품

활용 분야

Nano 노드의 무선⁣ 통신 추가

  • 무선 데이터 전송 — XBee 모듈로 Nano 보드의 데이터를 무선으로 전송합니다.
  • Arduino 통신 확장 — Nano에 XBee 모듈을 장착합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

참고 사이트

같은 계열

PR32-19와⁣ 같은 계열 쉴드

  • PR32-20 — Arduino Micro용 로우 프로파일 XBee 쉴드입니다
  • PR32-32 — Onion Omega 1·2 전용 XBee 쉴드입니다
  • PR19-19 — Particle Photon·Electron 위에 장착하며 확장 핀이 있습니다
