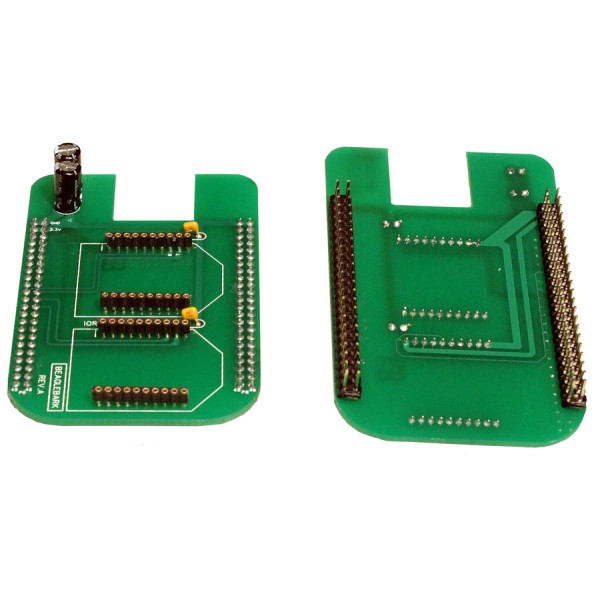

NCD BEAGLEBARK_ASM BeagleBone 용 듀얼 XBee® 어댑터 조립 회로 기판

NCD BEAGLEBARK_ASM BeagleBone 용 듀얼 XBee® 어댑터 조립 회로 기판

MODEL
BEAGLEBARK_ASM
브랜드
NCD
제품문의 구매하기

XBee 두 개로 무선 통신을
더하는 BeagleBone 어댑터

NCD BEAGLEBARK_ASM BeagleBone용 듀얼 XBee 어댑터

견적 받기

NCD 국내 정식 공급 파트너

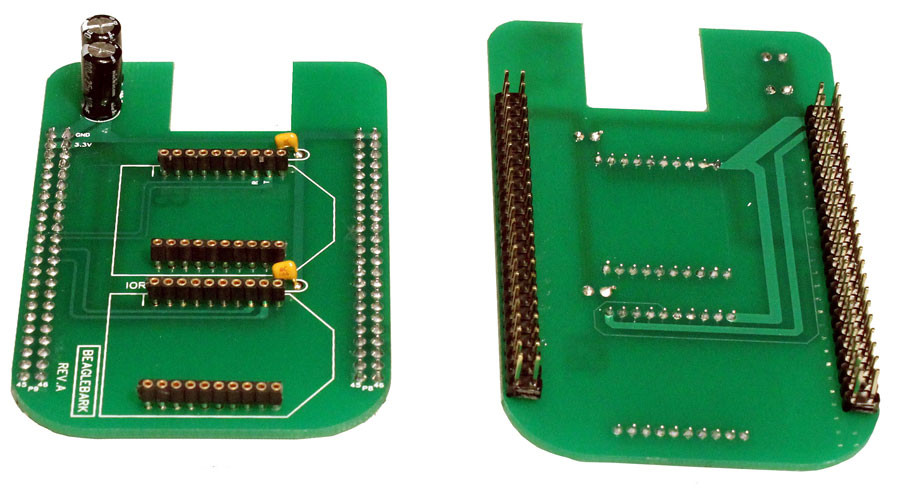

NCD BEAGLEBARK_ASM은 XBee 무선 모듈 2개를 BeagleBone Black 또는 White에 연결하는 듀얼 XBee 어댑터(BeagleBone XBee 실드)입니다. 필요한 헤더와 커넥터를 조립한 회로 기판 형태여서 BeagleBone 기반 장치에 무선 통신 기능을 바로 추가합니다.

BeagleBone과 비슷한 외형이라 위에 얹으면 맞물리며, 전원은 BeagleBone의 3.3 V를 그대로 사용합니다. 전원을 안정시키는 디커플링 커패시터도 포함되어 있습니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

2개

XBee 모듈 수용

3.3 V

BeagleBone 전원 사용

Black · White

BeagleBone 호환

TX · RX

XBee 신호 라인 연결

특징

장착만으로
XBee 2개 추가

핵심 특징현장에서 달라지는 점
듀얼 XBee 실드커넥터가 달린 실드에 XBee 모듈 두 개를 꽂아 서로 다른 무선 네트워크를 한 보드에서 운용합니다.
BeagleBone Black·White 호환두 BeagleBone 모델과 모두 호환되므로 보유 보드를 바꾸지 않고 무선 기능을 추가합니다.
BeagleBone 형상BeagleBone 장치와 비슷한 외형이어서 케이스 설계 시 높이와 면적 증가를 예측하기 쉽습니다.
3.3 V 전원 공유BeagleBone의 3.3 V 전원을 그대로 사용하므로 별도 전원 배선이 없습니다.
XBee TX·RX 연결XBee의 TX와 RX 라인을 보드에 연결해 직렬 통신으로 데이터를 주고받습니다.
디커플링 커패시터전원 변동을 흡수하는 커패시터가 포함되어 무선 모듈 동작이 안정됩니다.

구성 검토

모듈 2개 운용과
별매 품목

구성품은 어댑터 보드뿐이며 XBee 모듈 2개는 별도로 준비합니다. Digi XBee 계열 모듈을 꽂아 사용하므로 사용할 주파수와 프로토콜을 먼저 정하고 두 모듈의 조합을 결정하세요.

두 개의 XBee를 역할별로 분리

한 모듈은 센서 네트워크 수집용으로, 다른 모듈은 상위 시스템 연결용으로 나누어 운용하는 구성이 대표적입니다. 두 모듈이 서로 다른 직렬 라인을 사용하므로 데이터 흐름을 분리해 점검합니다.

사양

듀얼 XBee 어댑터
구성 사양

항목사양
대상BeagleBone Black · White
XBee 수용모듈 2개
전원BeagleBone의 3.3 V 전원 사용
연결XBee TX · RX 라인
구성커넥터 · 디커플링 커패시터 포함
구성품듀얼 XBee 어댑터 조립 회로 기판
별매XBee 모듈 2개
품번BEAGLEBARK_ASM

활용 분야

무선 통신을 추가하는
BeagleBone 현장

  • BeagleBone 무선 센서 노드 — 측정값을 XBee 모듈로 무선 전송합니다.
  • 원격 장치 모니터링 — 현장의 BeagleBone 보드와 PC를 무선으로 연결합니다.
  • 무선 통신 시험 — 보드에 XBee 모듈을 꽂아 통신 구성을 사전에 확인합니다.

선택 가이드

연결 목적별
권장 구성

이럴 때권장 구성선택 이유
XBee 무선 연결만 필요할 때BEAGLEBARK_ASM듀얼 XBee 실드로 모듈 2개를 바로 수용합니다.
I2C 센서도 함께 붙일 때PR19-6 BeagleBone I2C 쉴드 병행XBee 연결과 I2C 센서 연결을 역할별로 나눕니다.
PC에서 I2C 장치를 시험할 때BRIDGEX5USB 연결로 I2C 포트 5개를 갖춥니다.

구성·옵션

구성품과
별매 품목

  • 구성품 — 듀얼 XBee 어댑터 조립 회로 기판.
  • 별매 — XBee 모듈 2개.
  • 관련 제품 — PR19-6 BeagleBone I2C 쉴드.
