NCD PR34-3과 PR34-9는 Pycom WiPy 및 WiPy2·LoPy 보드를 NCD IoT 장치에 소켓으로 연결하는 IoT 인터페이스 어댑터(IoT Interface Adapter)입니다. I2C 두 선만 사용하므로 보드의 나머지 CPU 핀을 다른 용도로 쓸 수 있고, 전원과 프로그래밍은 Type C 포트로 처리합니다.

NCD IoT 장치는 I2C 미니 모듈 커넥터가 아니라 IoT 소켓에 꽂는 방식이므로, 어댑터 하나로 센서 배선을 마칩니다. I2C 버스에는 레벨 시프트가 적용되어 있습니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

I2C

두 선만 사용하는 연결

Type C

USB 프로그래밍 포트

IoT

NCD IoT 장치 소켓

nodeLynk

IoT 장치의 I2C 확장 포트

특징

적은 핀으로
단순하게 연결

핵심 특징현장에서 달라지는 점
I2C 두 선 연결통신에 SCL과 SDA만 사용하므로 WiPy의 나머지 CPU 핀을 별도 입출력에 쓸 수 있습니다.
NCD IoT 소켓장치를 소켓에 바로 꽂으므로 배선 오류와 납땜 작업이 없습니다.
I2C 버스 레벨 시프트보드와 IoT 장치의 신호 레벨 차이를 어댑터가 변환해 통신 오류를 줄입니다.
Type C 프로그래밍 포트USB 하나로 WiPy 전원 공급과 코드 업로드를 함께 처리합니다.
nodeLynk 확장IoT 장치의 nodeLynk I2C 포트로 장치를 이어 연결해 센서를 늘릴 수 있습니다.
키 포브 쉴드 호환PR34-3은 WPKF, PR34-9는 LPKF 쉴드와 함께 쌓아 원격 입력을 더할 수 있습니다.

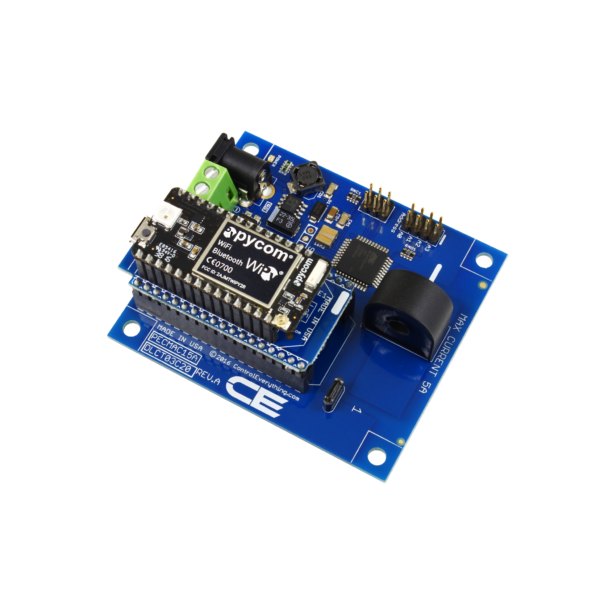

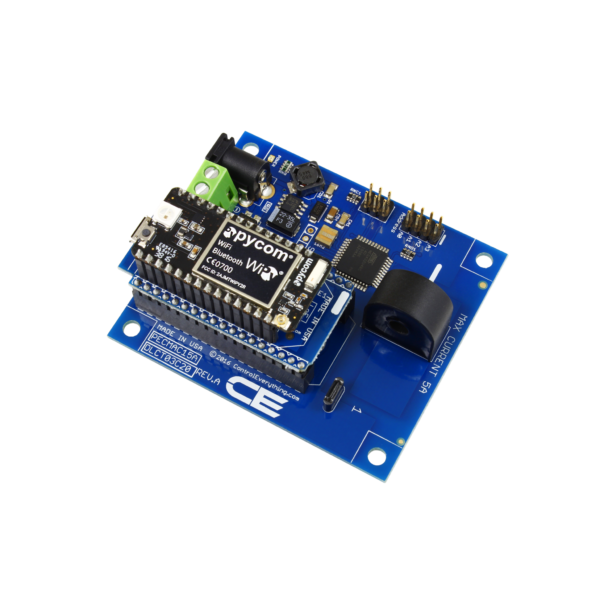

NCD PR34-9 - 파이콤 모듈을 장착한 IoT 인터페이스 어댑터 기판
파이콤 모듈을 장착한 IoT 인터페이스 어댑터 기판

핀·보드 선택

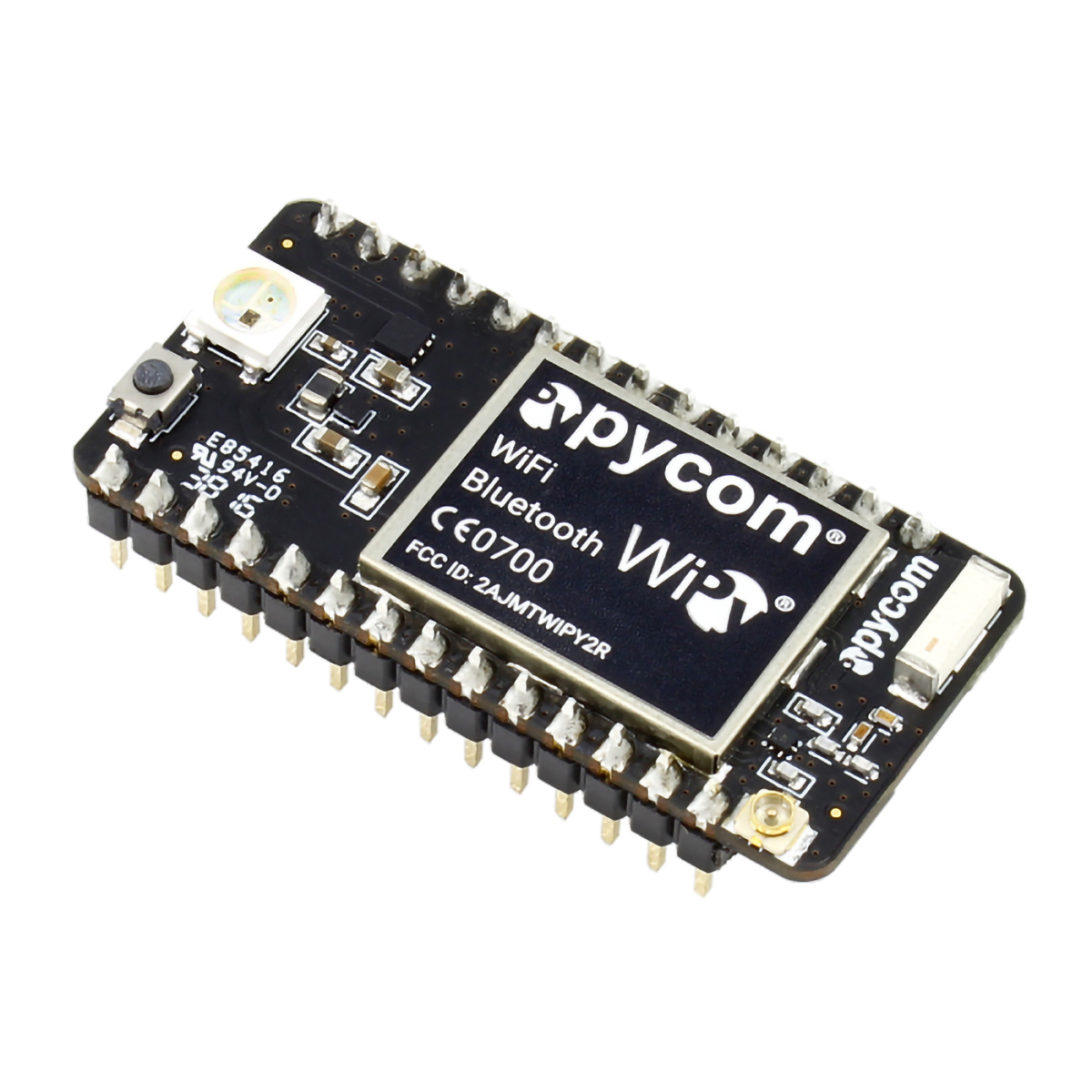

WiPy와 WiPy2의
I2C 핀 차이

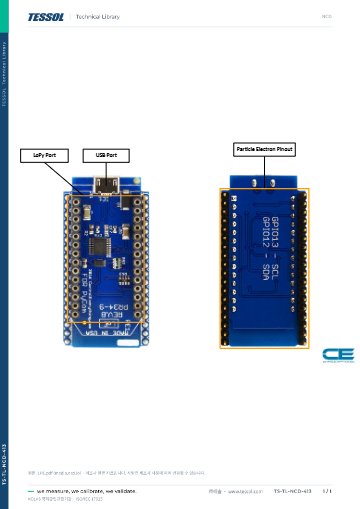

두 어댑터는 기능이 같지만 호스트 보드와 I2C 핀 번호가 다릅니다. WiPy용 PR34-3은 SCL이 GPIO10, SDA가 GPIO11이고, WiPy2·LoPy용 PR34-9는 SCL이 GPIO13, SDA가 GPIO12입니다. 코드의 I2C 초기화 핀이 보드와 다르면 장치가 응답하지 않으므로, 코드를 옮기기 전에 핀 번호부터 비교하세요.

IoT 소켓에 장치를 장착하는 순서

보드를 어댑터에 꽂고 어댑터의 IoT 소켓에 NCD IoT 장치를 장착하면 I2C 연결이 끝납니다. PR38 AC 전류 모니터나 PR33 ADC 보드처럼 IoT 인터페이스를 사용하는 NCD 장치가 대상입니다.

사양

모델별 I2C 핀과
어댑터 사양

항목PR34-3PR34-9
호스트 보드Pycom WiPyPycom WiPy2 · LoPy
I2C 핀SCL GPIO10 · SDA GPIO11SCL GPIO13 · SDA GPIO12
호환 키 포브 쉴드WPKFLPKF

시리즈 공통 사양

항목사양
연결NCD IoT 인터페이스 소켓
USB프로그래밍용 USB 인터페이스(Type C)
대상 장치NCD IoT 장치 전용
I2C 버스레벨 시프트 적용
확장IoT 장치의 nodeLynk I2C 포트

활용 분야

WiPy에 NCD 장치를
연결하는 현장

  • 전류 모니터링 — PR38 AC 전류 모니터를 WiPy에 연결해 설비 전류를 수집합니다.
  • 아날로그 신호 측정 — PR33 ADC 보드로 전압과 전류 신호를 WiPy에서 읽습니다.
  • 원격 장치 연결 — 현장에 흩어진 IoT 장치를 WiPy 한 대로 묶어 관리합니다.
  • 센서 확장 — nodeLynk 포트로 I2C 센서를 추가합니다.

선택 가이드

보드별 핀 구성에
맞는 어댑터 선택

이럴 때 (호스트 보드)권장 모델선택 이유
WiPy 보드를 쓸 때PR34-3I2C 핀 SCL GPIO10, SDA GPIO11 구성에 맞고 WPKF 쉴드와 함께 쓸 수 있습니다.
WiPy2 또는 LoPy 보드를 쓸 때PR34-9I2C 핀 SCL GPIO13, SDA GPIO12 구성에 맞고 LPKF 쉴드와 함께 쓸 수 있습니다.

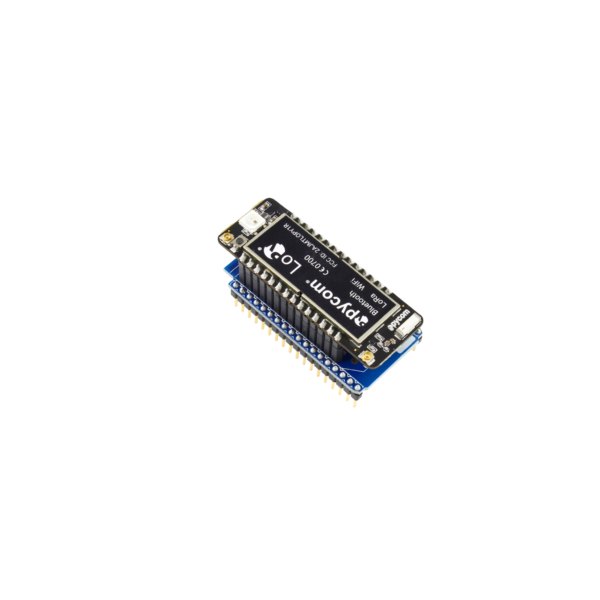

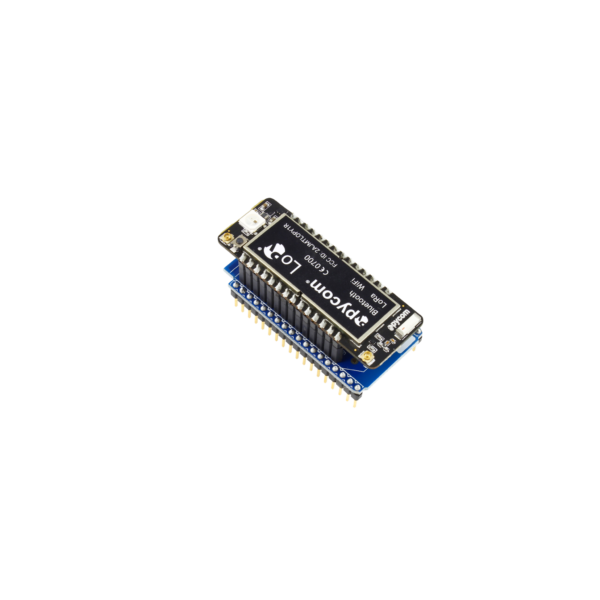

NCD PR34-9 - 파이콤 모듈이 장착된 소형 어댑터 기판
파이콤 모듈이 장착된 소형 어댑터 기판

구성·옵션

구성품과
함께 사용하는 장치

구분내용
구성품IoT 인터페이스 어댑터
함께 쓰는 장치NCD IoT 장치(IoT 소켓)
품번PR34-3 (WiPy), PR34-9 (WiPy2 · LoPy)

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

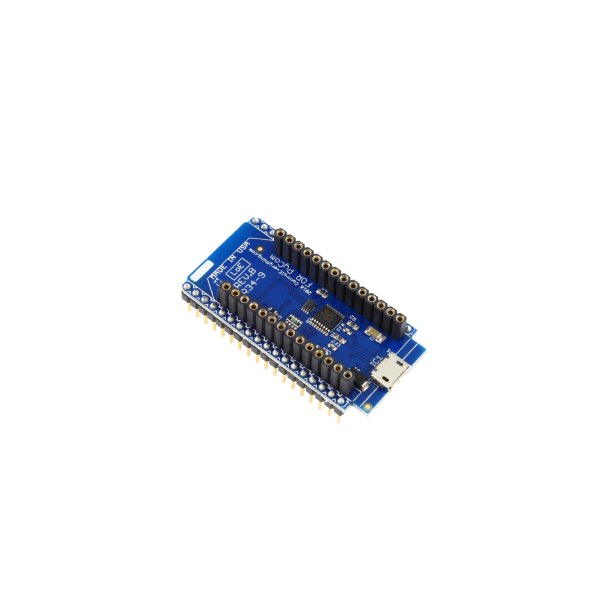

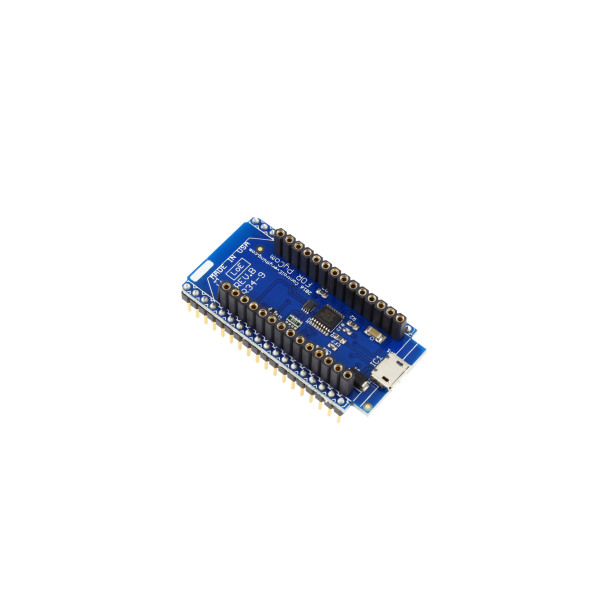

NCD PR34-9 - 소켓 헤더가 보이는 어댑터 기판의 모습
소켓 헤더가 보이는 어댑터 기판의 모습

관련 제품

IoT 어댑터에 연결하는
장치 살펴보기
