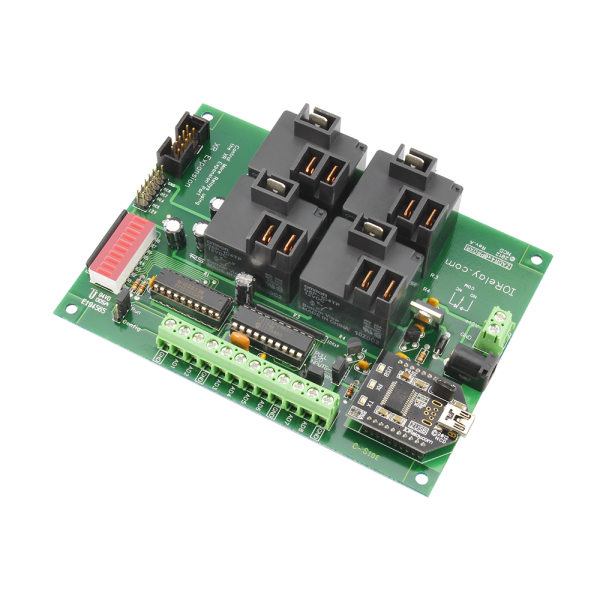

NCD ZADR420PROXR 산업용 고전력 릴레이 컨트롤러 4 채널 + 8 채널 ADC

MODEL: ZADR420PROXR
브랜드: NCD

제품문의 구매하기

모터와 펌프 같은 큰 부하를
4채널로 제어하는 릴레이 보드

NCD ProXR ZADR4x0PROXR 고출력 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR ZADR4x0PROXR은 20 A SPDT 또는 30 A SPST 릴레이 4채널과 8채널 ADC를 갖춘 산업용 고출력 릴레이 컨트롤러입니다. 통신 모듈을 바꿔 USB, RS-232, 이더넷, Wi-Fi, Bluetooth 가운데 현장 환경에 맞는 방식으로 부하를 개별 또는 일괄 제어합니다.

무선 모듈 사이 거리는 2마일이고 최대 8홉까지 중계해 16마일의 무선 영역을 구성할 수 있습니다. 0-5VDC 아날로그 출력이나 접점 폐쇄 출력을 내는 장치의 입력도 받아 릴레이 제어에 연동합니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

4채널

온보드 고전력 릴레이

8채널

ADC 입력 · 8/10비트

256개

펌웨어 기준 최대 릴레이 수

5년

보증 기간

특징

고전력 부하를
직접 개폐하는 구조

핵심 특징	현장에서 달라지는 점
20 A SPDT · 30 A SPST 릴레이	접점 형태를 고를 수 있어 모터와 펌프 같은 고전력 부하에 맞는 정격을 주문 단계에서 정할 수 있습니다.
XR 확장 포트	XR 확장 컨트롤러를 연결해 하나의 제어 체계 안에서 릴레이 수를 늘립니다.
8채널 ADC	0-5VDC 아날로그 전압이나 접점 폐쇄 입력을 받아 센서 값에 따라 릴레이를 구동합니다.
모듈식 통신	USB, RS-232, 이더넷, Wi-Fi 등 통신 모듈을 교체하므로 현장 네트워크에 맞춰 연결 방식을 바꿀 수 있습니다.
백그라운드 타이머	타이머 16개를 온보드 릴레이에 나눠 할당해 제어 프로그램 없이 시간 기준 동작을 구성합니다.
워치독과 Keep Alive	서버 재부팅, 워치독, Keep Alive 명령으로 장비가 멈춘 상황의 자동 복구를 구성합니다.

안전 설계

릴레이 정격과
배선 안전

릴레이는 20 A SPDT 또는 30 A SPST 정격입니다. 상용 전원 배선은 전기 작업 자격이 있는 담당자가 전원을 끈 상태에서 수행해야 하며, 고전력 릴레이는 저전력 신호 제어에 사용하지 않습니다.

접점 형태에 따른 부하 배선

20 A SPDT는 공통(C)·상시 열림(NO)·상시 닫힘(NC) 접점을, 30 A SPST는 공통(C)과 상시 열림(NO) 접점을 사용합니다. 저전력 신호를 제어할 때는 XR 확장으로 솔리드 스테이트 또는 DPDT 릴레이를 사용합니다.

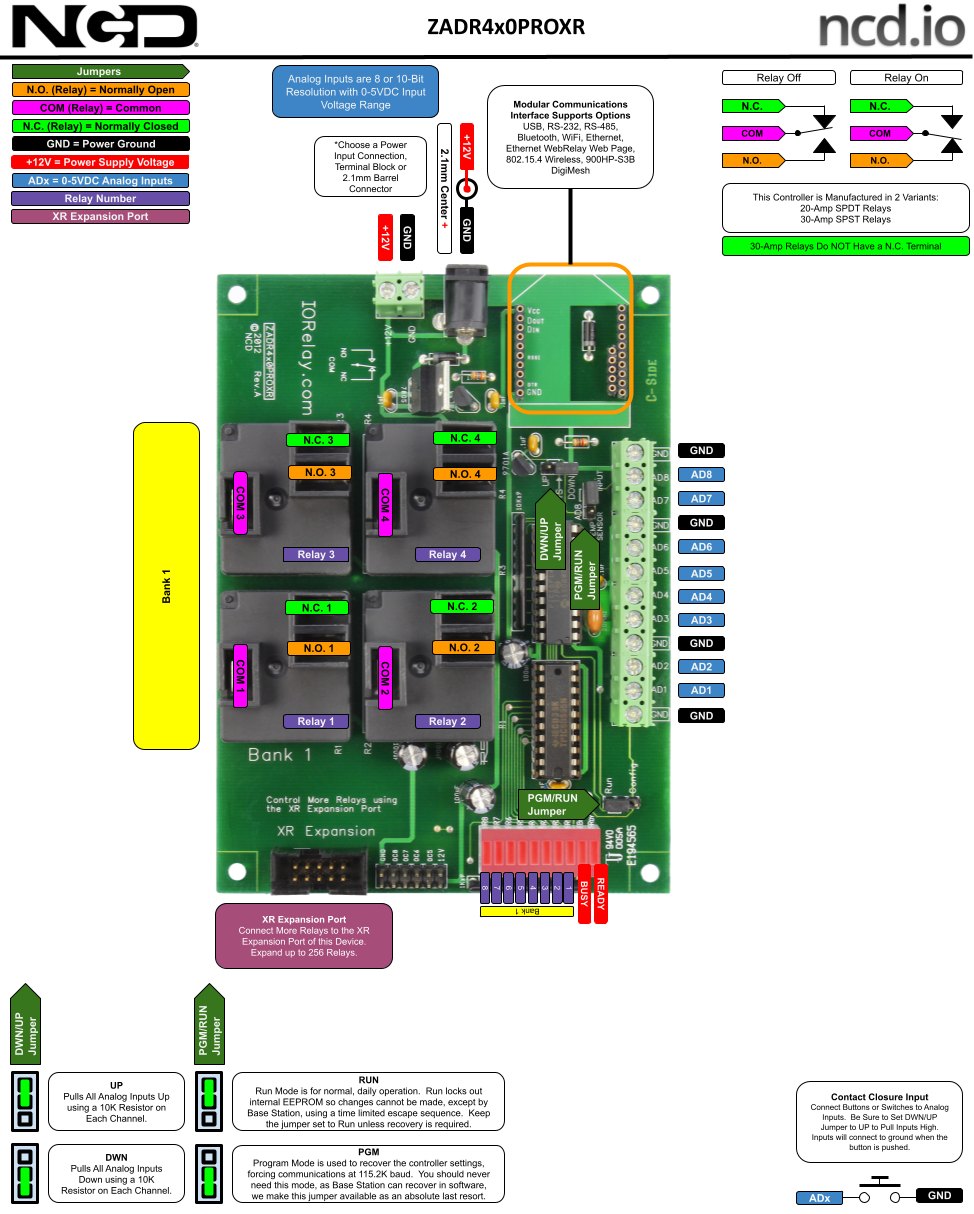

4채널 고전력 릴레이와 ADC 보드의 배치 구성도

확장과 통신

XR 확장과
통신 모듈 구성

XR 확장 컨트롤러를 연결해 릴레이를 늘리면 솔리드 스테이트, DPDT 신호, 범용 SPDT, 고전력 릴레이를 함께 사용할 수 있습니다. 펌웨어는 릴레이 256개까지 지원하지만 케이블이 길면 128개를 넘는 확장은 어려울 수 있습니다.

통신 모듈을 바꿔 USB, RS-232, RS-485, 이더넷 TCP/IP, Wi-Fi, Bluetooth, 산업용 무선, Key Fob KFX로 제어할 수 있습니다. RS-485 네트워크는 최대 4,000피트 거리에 256개 장치를 연결합니다.

사용 방법

NCD ProXR ZADR4x0PROXR
Base Station 연결과 API 명령 예시

ZADR4x0PROXR은 ProXR 명령 세트로 제어하며, Windows용 Base Station 소프트웨어로 연결을 확인하고 릴레이를 시험합니다. 통신 모듈이 USB든 Wi-Fi·Bluetooth·이더넷이든 같은 직렬 데이터를 원시 바이트로 주고받습니다.

소프트웨어·도구	하는 일
Base Station	Windows 8·10에서 컨트롤러 인식, 릴레이 시험
FTDI VCP 드라이버	USB 모듈을 가상 COM 포트로 인식
ProXR API 명령	AA 헤더, 길이, 페이로드, 체크섬 구조의 원시 바이트 명령
LabVIEW	시험 프로그램과 연동

처음 연결하는 순서

순서	할 일
1	USB 통신 모듈이 장착된 컨트롤러를 PC에 연결하고 FTDI VCP 드라이버를 설치합니다.
2	Base Station을 내려받아 설치하고 실행하세요.
3	연결할 COM 포트를 고르고 통신 속도를 115.2K, 8 데이터 비트, 1 정지 비트, 패리티 없음으로 맞춥니다.
4	Base Station이 컨트롤러를 인식하면 릴레이 하나를 켜고 꺼서 접점 동작을 확인하세요.
5	자체 프로그램에서는 아래 API 명령을 원시 바이트로 보내고 응답 AA 01 55 00을 확인합니다.

ProXR API 명령 예시

명령	하는 일
AA 03 FE 6C 01 18	뱅크 1의 릴레이 1 켜기
AA 03 FE 64 00 0F	모든 뱅크의 릴레이 1 끄기
AA 04 FE 6C 01 01 1A	릴레이 1과 2를 함께 켜기
AA 03 FE 74 01 20	뱅크 1 릴레이 1의 상태 읽기 (응답 AA 01 00 AB는 꺼짐)

명령은 ASCII가 아닌 원시 바이트로 보내야 하며, 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 가이드를 함께 확인하세요.

ProXR 컨트롤러는 명령마다 응답을 돌려줍니다. 응답이 없으면 COM 포트 번호와 통신 속도, 다른 프로그램의 포트 점유 여부를 먼저 확인하세요.

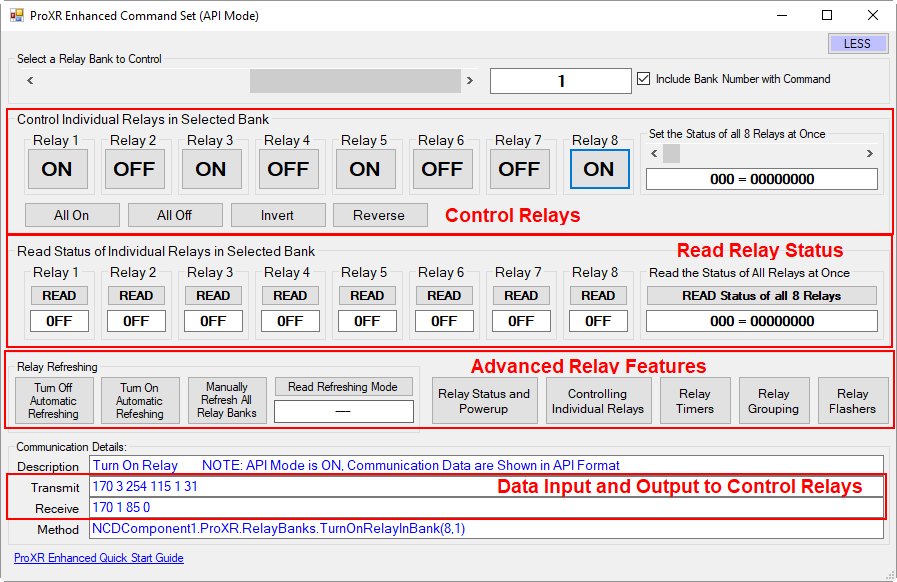

릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

릴레이·ADC
전체 기술 사양

항목	사양
릴레이 선택	온보드 4채널 · 20 A SPDT(C · NO · NC) 또는 30 A SPST(C · NO)
무선 거리	모듈 사이 2마일 · 최대 8홉 · 무선 영역 최대 16마일
입력	0-5VDC 아날로그 또는 접점 폐쇄 출력 장치(온도 · 조도 · 전류 센서, 버튼, 스위치)
ADC	8채널 · 8/10비트 · 0-5VDC 아날로그 전압
확장	XR 확장 포트 · 펌웨어 기준 최대 256 릴레이 · 케이블이 길면 128개 초과 확장 불가
타이머	백그라운드 타이머 16개 · 모든 온보드 릴레이에 할당 가능
명령 세트	서버 재부팅 · 워치독 · Keep Alive · 펄스 타이밍
제어 방식	릴레이 개별 제어 또는 전체 동시 제어
통신 모듈	USB · RS-232 · RS-485 · 이더넷 TCP/IP · Wi-Fi · Bluetooth · 산업용 무선 · Key Fob KFX
RS-485 네트워크	최대 4,000피트 · 최대 256개 장치
동작 온도	0 ~ 85 °C · 연중무휴 24시간 동작
보증 · 수명	보증 5년 · 작동 수명 10년 초과
소프트웨어	NCD 베이스 스테이션 · LabVIEW 지원

활용 분야

원격 개폐가
필요한 현장

모터·펌프 설비 — 설비 전원을 원격으로 켜고 끕니다.
센서 연동 제어 — 온도, 조도, 전류 센서 값을 받아 릴레이 동작에 반영합니다.
현장 입력 — 버튼과 스위치 입력을 원격 제어 신호로 바꿉니다.
RS-485 네트워크 — 장치 여러 대를 한 네트워크로 묶습니다.
장비 감시 — 서버 재부팅과 워치독으로 장비 상태를 점검합니다.

선택 가이드

부하 조건에 맞는
릴레이 구성 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
20 A SPDT(C · NO · NC) 접점이 필요할 때	온보드 20 A SPDT	NC 접점까지 사용하는 전환 접점 구성입니다.
30 A SPST(C · NO) 접점이 필요할 때	온보드 30 A SPST	정격이 30 A로 높은 단순 개폐 접점입니다.
저전력 신호를 제어할 때	XR 확장으로 솔리드 스테이트 또는 DPDT 릴레이	고전력 릴레이를 저전력 신호에 쓰지 않기 위한 구성입니다.
센서 값을 입력받을 때	8채널 ADC(0-5VDC · 접점 폐쇄)	아날로그 전압이나 접점 입력을 릴레이 제어에 연동합니다.

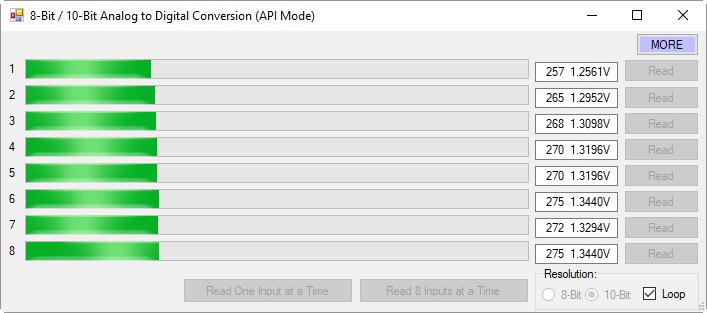

아날로그 입력값을 읽어 오는 PC 프로그램 화면

구성·옵션

본체와
통신 모듈 구성

구성품	옵션	별매	품번
릴레이 컨트롤러 본체	온보드 4채널 · 20 A SPDT 또는 30 A SPST	XR 확장 컨트롤러(확장 시 연결)	ZADR4x0PROXR
통신 모듈	USB · RS-232 · RS-485 · 이더넷 TCP/IP · Wi-Fi · Bluetooth · 산업용 무선 · Key Fob KFX	구성에 따라 선택	ZADR4x0PROXR

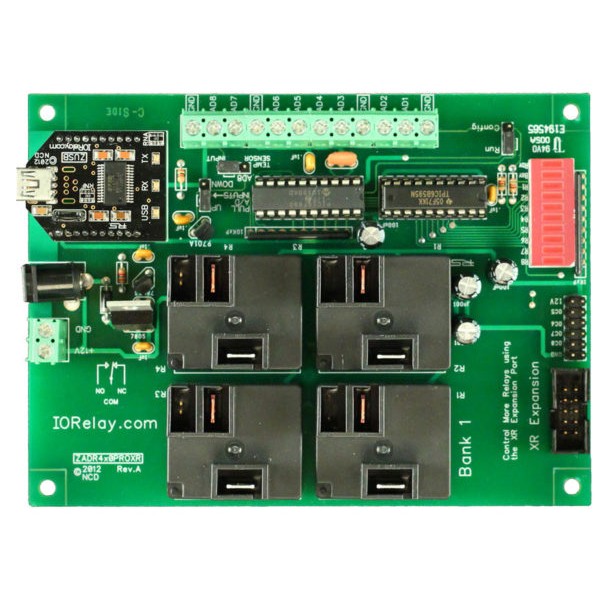

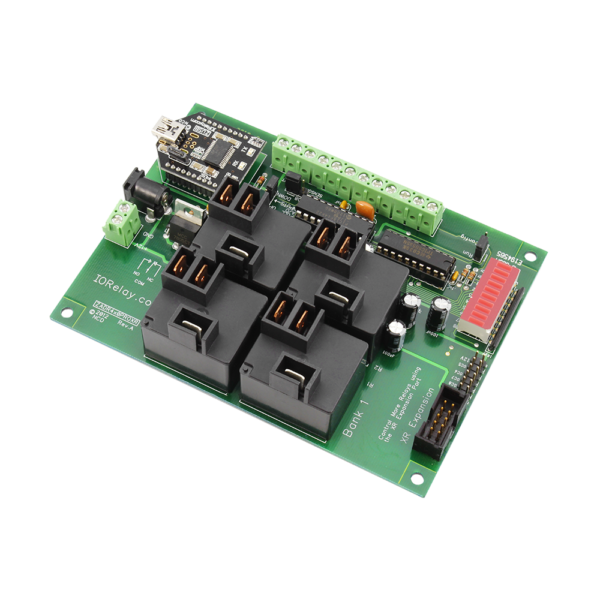

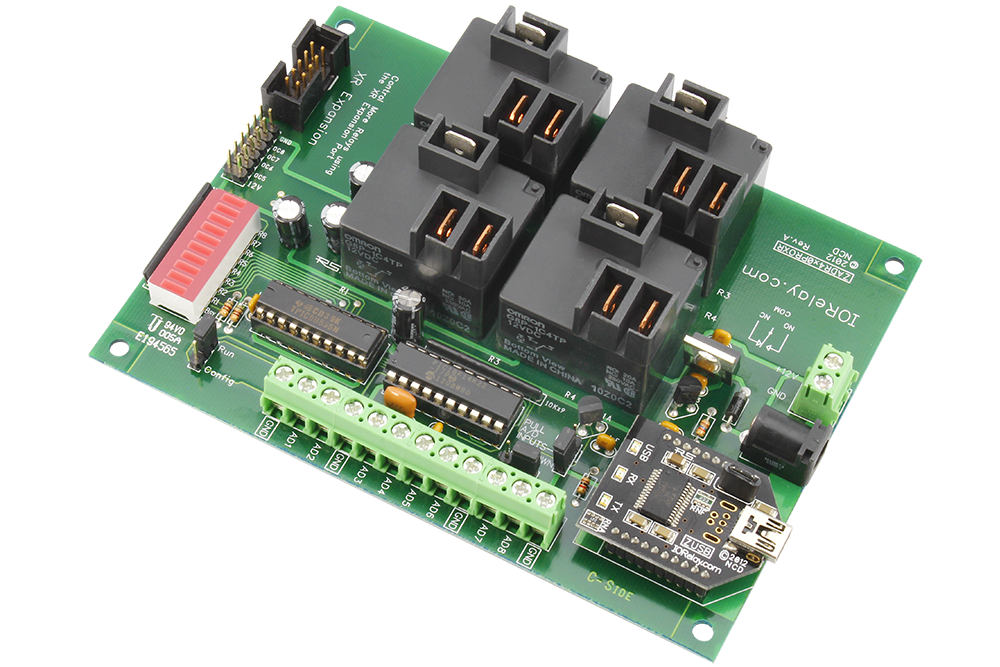

제품 상세 이미지

ZADR4x0PROXR과 함께 보는
NCD 모뎀·수신기

NCD XBee 기반 USB 무선 모뎀 (ZigBee 코디네이터 · 900HP-S3B · 802.15.4 · 900 MHz 싱가포르)
NCD AWS 게이트웨이 PR55-21_AWS
NCD PR55-47_2DC 2채널 0-10VDC 수신기

ZADR4x0PROXR의 릴레이는 어떤 종류를 선택할 수 있습니까?
20 A SPDT와 30 A SPST 중에서 선택할 수 있습니다. NC 접점이 필요하면 SPDT, 단순 개폐 정격이 중요하면 SPST를 고르세요.
ZADR4x0PROXR의 무선 거리는 어느 정도입니까?
모듈 사이 2마일이고 최대 8홉까지 이어 무선 영역을 넓힐 수 있습니다. 환경에 따라 달라지므로 현장 조건을 먼저 검토하세요.
ZADR4x0PROXR에 온도 센서도 연결할 수 있습니까?
네, 온도·조도·전류 센서처럼 0-5VDC 아날로그 출력을 내는 센서를 연결할 수 있습니다. 8채널 ADC가 8비트 또는 10비트로 읽습니다.
ZADR4x0PROXR의 릴레이 수를 늘릴 수 있습니까?
네, XR 확장 포트로 펌웨어 기준 최대 256개까지 지원합니다. 케이블이 길면 128개를 넘기기 어려우므로 배선 길이를 함께 계산하세요.
