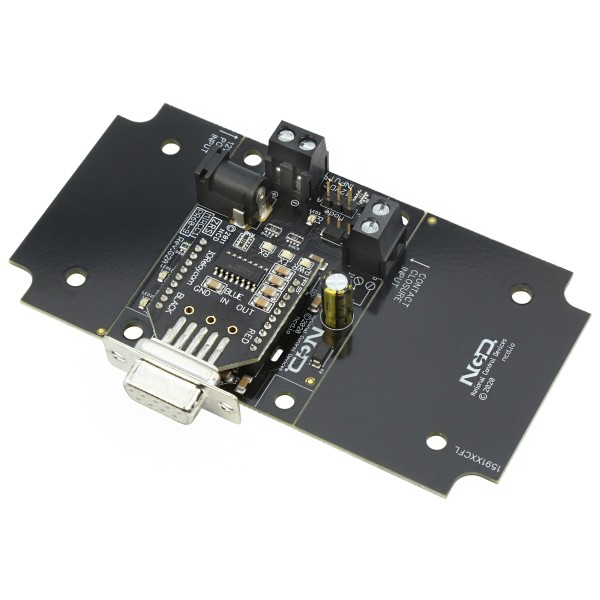

NCD PR60-9_MIRCC1_Serial 직렬을 통한 1 채널 푸시 알림 접점 폐쇄 입력

NCD PR60-9_MIRCC1_Serial 직렬을 통한 1 채널 푸시 알림 접점 폐쇄 입력

MODEL
PR60-9_MIRCC1_Serial
브랜드
NCD
제품문의 구매하기

접점 변화를 RS-232로
PC에 알리는 직렬 입력 보드

NCD MIRCC Serial 직렬 푸시 알림 접점 폐쇄 입력 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD MIRCC Serial은 접점 입력 1·2·4·8채널의 상태 변화를 RS-232 데이터 프레임으로 PC에 보내는 푸시 알림 접점 폐쇄 입력 보드(직렬 접점 입력 모듈)입니다. 폴링 없이 버튼과 도어 스위치의 이벤트를 수신합니다.

입력이 눌릴 때와 풀릴 때마다 프레임이 한 번씩 발생하고 전체 입력의 on/off 상태가 1바이트에 담기므로, 호스트 프로그램은 상태를 다시 조회하지 않고 변화 시점만 처리합니다. 기본 속도 115.2K baud는 Base Station 소프트웨어에서 다른 표준 속도로 변경합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

115.2K baud

기본 직렬 통신 속도

1 · 2 · 4 · 8채널

접점 입력 모델 구성

8바이트

사용자 정의 데이터 길이

12 VDC

배럴 또는 나사 단자 전원

특징

변화 시점만
알리는 입력 보드

핵심 특징현장에서 달라지는 점
상태 변화 푸시 프레임눌림과 해제 시점마다 프레임이 발생하므로 호스트의 주기적 조회 부담이 없고 짧은 이벤트도 놓칠 가능성이 줄어듭니다.
전체 입력 상태 1바이트채널 수가 늘어도 상태 정보의 길이가 일정해 수신 프로그램의 해석 로직이 단순해집니다.
사용자 정의 8바이트설비 번호나 설치 위치 같은 식별 정보를 프레임에 실어 여러 보드의 신호를 한 포트에서 구분합니다.
DB-9와 나사 단자 모듈RS-232 모듈이 DB-9와 나사 단자를 모두 갖추어 기존 COM 포트 연결과 터미널 배선 모두에 대응합니다.
접점·CPU·통신 LED입력 상태와 보드 동작, 통신 활동을 LED로 표시하므로 현장에서 배선 점검이 빨라집니다.

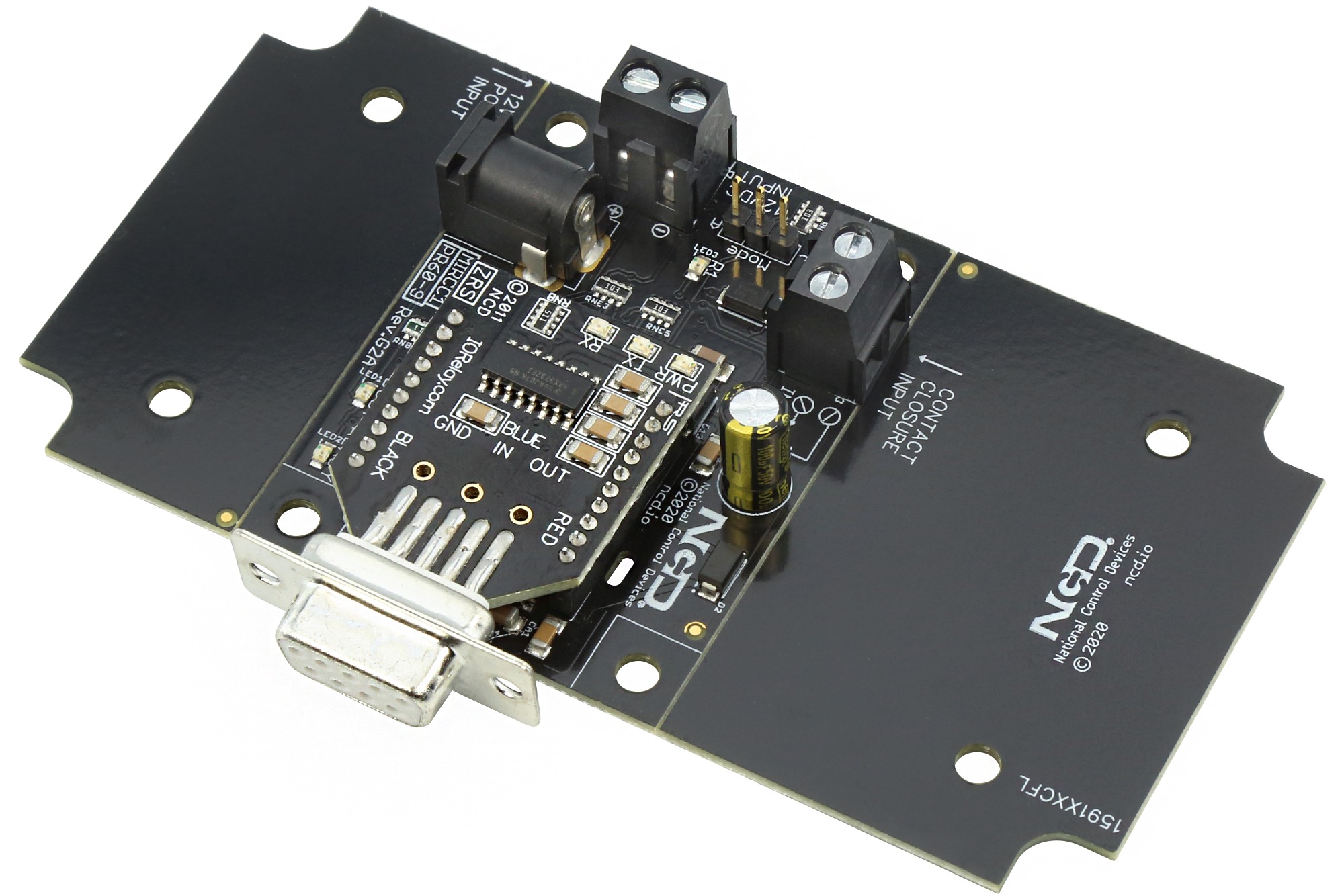

NCD PR60-9_MIRCC1_Serial - 직렬 포트와 단자대가 있는 1채널 접점 입력 기판
직렬 포트와 단자대가 있는 1채널 접점 입력 기판

수신 설계

COM 포트 설정과
프레임 처리

PC에서 COM 포트를 115.2K baud로 열면 접점 변화 프레임이 수신됩니다. 자체 프로그램을 작성하기 전에 터미널 소프트웨어로 수신 상태를 먼저 확인하면 배선 문제와 속도 설정 문제를 빨리 구분할 수 있습니다.

프레임에는 전체 입력의 상태 1바이트와 사용자 정의 8바이트가 포함됩니다. 수신 프로그램은 상태 바이트에서 채널별 비트를 읽고 8바이트로 보드를 식별하도록 구성합니다.

눌림과 해제 시점의 프레임 수신

접점이 닫히는 순간과 열리는 순간에 각각 한 번씩 프레임이 도착합니다. 두 시점의 상태 바이트를 비교하면 어느 채널이 바뀌었는지 판별할 수 있고, 도착 시각을 함께 기록하면 접점 유지 시간을 계산할 수 있습니다.

배선·전원

접점 연결과
전원 준비

버튼, 스위치, 도어, 플로트처럼 접점이 닫히는 방식의 센서는 모두 연결할 수 있습니다.

  • 전원: 12 VDC를 2.1 mm 배럴 커넥터나 2핀 나사 단자로 공급합니다.
  • 권장 어댑터: 12 VDC, 1.25 A 이상, 중심 양극의 별매 전원을 사용하세요.
  • 신호 레벨: RS-232 표준에 따라 ±10 VDC로 출력하므로 TTL 입력 장치에는 레벨 변환이 필요합니다.

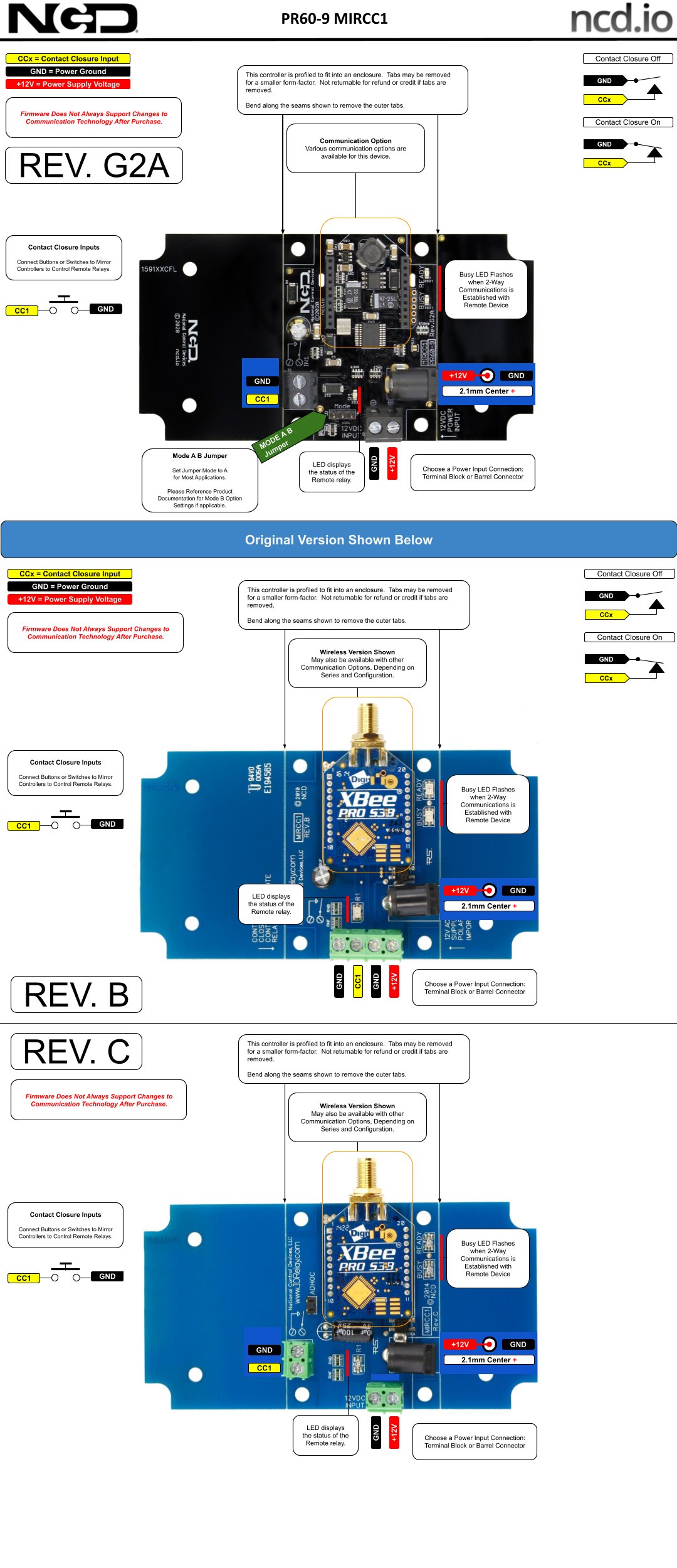

NCD PR60-9_MIRCC1_Serial - 접점 입력 보드의 단자와 연결 부위 설명도
접점 입력 보드의 단자와 연결 부위 설명도

사양

RS-232 1~8채널 모델 비교 사양

항목MIRCC1_SerialMIRCC2_SerialMIRCC4_SerialMIRCC8_Serial
접점 입력 채널1채널2채널4채널8채널
NCD 품번PR60-9_MIRCC1_SerialPR60-10_MIRCC2_SerialPR60-11_MIRCC4_SerialPR60-12_MIRCC8_Serial
입력 연결나사 단자나사 단자나사 단자나사 단자

시리즈 공통 사양

항목사양
통신 방식RS-232 직렬
신호 레벨±10 VDC (RS-232)
기본 통신 속도115.2K baud (Base Station 소프트웨어로 표준 속도 변경)
직렬 통신 모듈ZRS (MAX3232)
RS-232 커넥터DB-9(ZRS-B)와 나사 단자(ZRS-A) 기본 포함, 확장 DB-9(ZRS-AB) 선택
프레임 발생 시점입력 눌림과 해제
프레임 구성전체 입력 on/off 상태 1바이트 + 사용자 정의 데이터 8바이트
적용 센서접점 폐쇄 방식 센서(버튼, 스위치, 도어, 플로트)
작동 전압12 VDC
전원 연결2.1 mm 배럴 커넥터 또는 2핀 나사 단자
권장 전원12 VDC, 1.25 A 이상, 중심 양극 (별매)
상태 표시접점 입력 LED, CPU 사용 중/준비 LED, 통신 활동 LED
외형플라스틱 인클로저용 형상, 탈착식 탭으로 소형화
설정 소프트웨어Base Station (무료)
선택 소프트웨어N-Button 자동화 소프트웨어 (Windows 8 이상, 별매)

활용 분야

접점 이벤트를
PC로 수집하는 현장

  • RS-232 포트가 있는 PC — 설비 PC의 COM 포트로 접점 상태 변화를 직접 수신합니다.
  • 버튼·도어 스위치 이력 — 눌림과 열림 시점을 PC 프로그램에 기록해 가동 이력으로 남깁니다.
  • 다점 상태 수집 — 여러 접점의 상태를 하나의 직렬 프레임으로 모아 배선 수를 줄입니다.
  • 자체 소프트웨어 연동 — 직접 개발한 감시 프로그램이 프레임을 읽어 접점 변화를 처리합니다.

선택 가이드

접점 수별 RS-232
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
감시할 접점이 1개일 때MIRCC1_Serial입력 1채널로 가장 작은 구성이며, 도어 스위치 하나처럼 단일 이벤트 감시에 맞습니다.
접점이 2개일 때MIRCC2_Serial입력 2채널로 시작과 종료, 열림과 닫힘처럼 한 쌍의 신호를 받습니다.
접점이 4개일 때MIRCC4_Serial입력 4채널을 한 보드에 모아 라인별 상태 접점을 하나의 통신 포트로 수집합니다.
접점이 8개일 때MIRCC8_Serial입력 8채널로 보드 수와 통신 포트 수를 가장 적게 줄입니다.
PC에 USB로 바로 연결하고 싶을 때MIRCC_USB 계열가상 COM 포트로 인식되어 시리얼 포트가 없는 PC에도 연결합니다.
네트워크로 여러 장치에 전달해야 할 때MIRCC_ETHERNET 계열이더넷 통신으로 PC 한 대에 묶이지 않고 네트워크에 연결합니다.

구성·옵션

MIRCC Serial 기본 구성과
별매 부속

구성품옵션품번
접점 입력 보드 + RS-232 ZRS 모듈1 · 2 · 4 · 8채널MIRCC1 · 2 · 4 · 8_Serial
RS-232 커넥터DB-9(ZRS-B), 나사 단자(ZRS-A) 기본 포함 / 확장 DB-9(ZRS-AB) 선택ZRS-B, ZRS-A, ZRS-AB
설정 소프트웨어Base Station 무료 다운로드해당 없음
12 VDC 전원12 VDC 1.25 A 이상 어댑터, 2.1 mm 배럴, 중심 양극별매
