NCD MAX3232 ZRS가있는 RS-232 직렬 통신 모듈

NCD MAX3232 ZRS가있는 RS-232 직렬 통신 모듈

MODEL
MAX3232 ZRS가있는 RS-232 직렬 통신 모듈
브랜드
NCD
제품문의 구매하기

컴퓨터의 RS-232 포트를
NCD 장치에 잇는 통신 모듈

NCD ZRS RS-232 직렬 통신 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD ZRS는 MAX3232 인터페이스 칩으로 구성한 RS-232 직렬 통신 모듈(RS-232 레벨 변환 모듈)입니다. ±10 VDC의 RS-232 신호를 NCD 장치가 사용하는 3.3 V 표준으로 변환해 컴퓨터와 장비의 직렬 포트를 NCD 장치에 연결합니다.

RS-232 신호는 마이크로프로세서의 UART 신호와 전압이 달라 직접 연결되지 않으므로 ZRS가 레벨을 변환합니다. LED 3개로 전원과 송수신 상태를 확인하며, 나사 단자와 DB-9 커넥터 옵션 가운데 배선 방식에 맞는 모델을 고릅니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

3.3 V 변환

RS-232를 NCD 표준 전압으로

LED 3개

전원, TX, RX 상태 표시

모델 3종

나사 단자와 DB-9 선택

6개 시리즈

Fusion, ProXR 등에 호환

특징

직렬 신호를
3.3 V로 변환

핵심 특징현장에서 달라지는 점
RS-232 레벨 변환RS-232 신호를 NCD 장치의 3.3 V 표준으로 바꾸므로 컴퓨터의 직렬 포트를 NCD 장치에 직접 연결합니다.
MAX3232 기반MAX3232 인터페이스 칩으로 구성해 3.3 V 계열 장치와 RS-232 사이의 신호 변환을 처리합니다.
상태 LED 3개전원, 송신(TX), 수신(RX) LED로 통신 상태를 현장에서 바로 확인합니다.
모듈식 통신 구조NCD 장치의 모듈식 통신 자리에 맞춰 장착하므로 본체를 바꾸지 않고 통신 방식을 추가합니다.
6개 시리즈 호환Fusion, Taralist, ProXR, ProXR Lite, Reactor, Pulsar 시리즈와 호환됩니다.
커넥터 모델 3종나사 단자와 DB-9 커넥터 가운데 배선 방식에 맞는 모델을 선택합니다.
유도 내성유도에 대한 내성이 있어 NCD 산업용 장치와 함께 사용하기에 적합합니다.

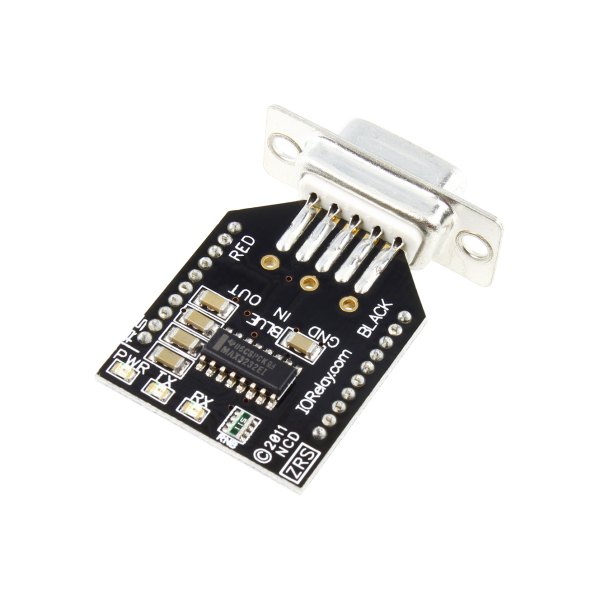

NCD MAX3232 ZRS가있는 RS-232 직렬 통신 모듈 - D-SUB 커넥터가 연결된 RS-232 통신 모듈 모습
D-SUB 커넥터가 연결된 RS-232 통신 모듈 모습

연결 실무

모델 선택과
컴퓨터 연결

전선을 직접 물려 배선하는 현장은 ZRS-A, DB-9 암 커넥터로 바로 꽂는 현장은 ZRS-B를 선택합니다. 나사 단자와 외부 DB-9 연결을 함께 사용하면 ZRS-AB가 맞으며, 이 모델에는 외부 DB-9 암 커넥터와 152 mm 3선 케이블이 들어 있습니다.

컴퓨터의 USB 포트에 연결하려면 RS-232를 USB로 바꾸는 직렬-USB 어댑터가 필요하며, NCD가 권장하는 CHIPI-X10을 사용합니다. Arduino나 PIC 같은 마이크로컨트롤러로 직접 작업하는 경우에는 이 모듈이 필요하지 않습니다.

컴퓨터와 NCD 장치 연결 구성

ZRS 모듈을 NCD 장치의 통신 모듈 자리에 장착하고 RS-232 케이블을 컴퓨터 또는 어댑터에 연결합니다. 전원 LED가 켜진 뒤 TX와 RX LED로 송수신 상태를 확인합니다.

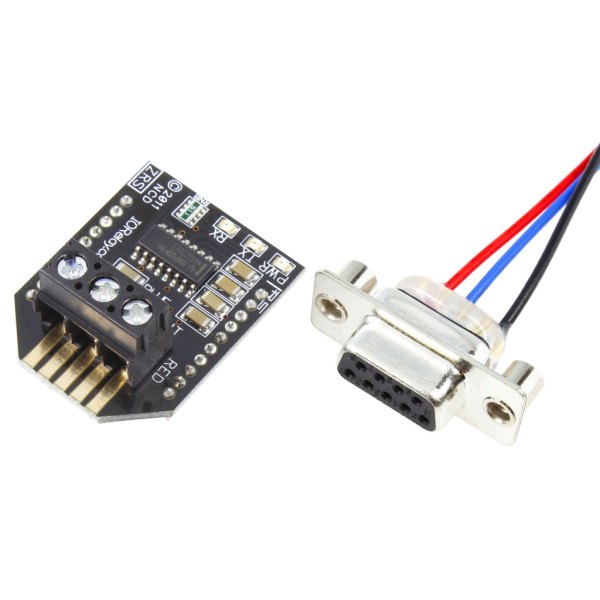

NCD MAX3232 ZRS가있는 RS-232 직렬 통신 모듈 - RS-232 모듈과 케이블이 달린 D-SUB 커넥터 구성품
RS-232 모듈과 케이블이 달린 D-SUB 커넥터 구성품

사양

모델 비교와
공통 사양

모델직렬 연결 커넥터추가 구성
ZRS-A나사 단자해당 없음
ZRS-BDB-9해당 없음
ZRS-AB확장 DB-9외부 DB-9 암 커넥터 · 3선 케이블 (152 mm)

시리즈 공통 사양

항목사양
인터페이스 칩MAX3232
RS-232 신호 레벨±10 VDC
NCD 측 신호 레벨3.3 V
LED 표시전원, TX, RX (3개)
호환 시리즈Fusion, Taralist, ProXR, ProXR Lite, Reactor, Pulsar
지원 통신 모듈 계열ProXR Lite, ProXR, Push Notification, I/O, I2C 컨버터, Legacy 릴레이
특성유도에 대한 내성
품번ZRS

활용 분야

직렬 포트를 사용하는
설비 연동

  • 산업 장비 제어 — RS-232 포트가 있는 컴퓨터에서 NCD 장치를 연결합니다.
  • 계측 설비 연동 — 시리얼 포트를 사용하는 측정 장비와 NCD 장치를 연결합니다.
  • 기존 설비 개조 — RS-232 포트가 있는 설비에 NCD 장치를 추가합니다.
  • 현장 배선 연결 — ZRS-A 나사 단자에 전선을 직접 체결합니다.

선택 가이드

커넥터 모델
선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
전선을 단자에 직접 체결할 때ZRS-AZRS-A는 나사 단자 커넥터를 사용합니다.
DB-9 암 커넥터로 바로 연결할 때ZRS-BZRS-B는 DB-9 커넥터를 사용합니다.
나사 단자와 외부 DB-9를 함께 쓸 때ZRS-ABZRS-AB는 확장 DB-9 커넥터와 3선 케이블로 구성됩니다.

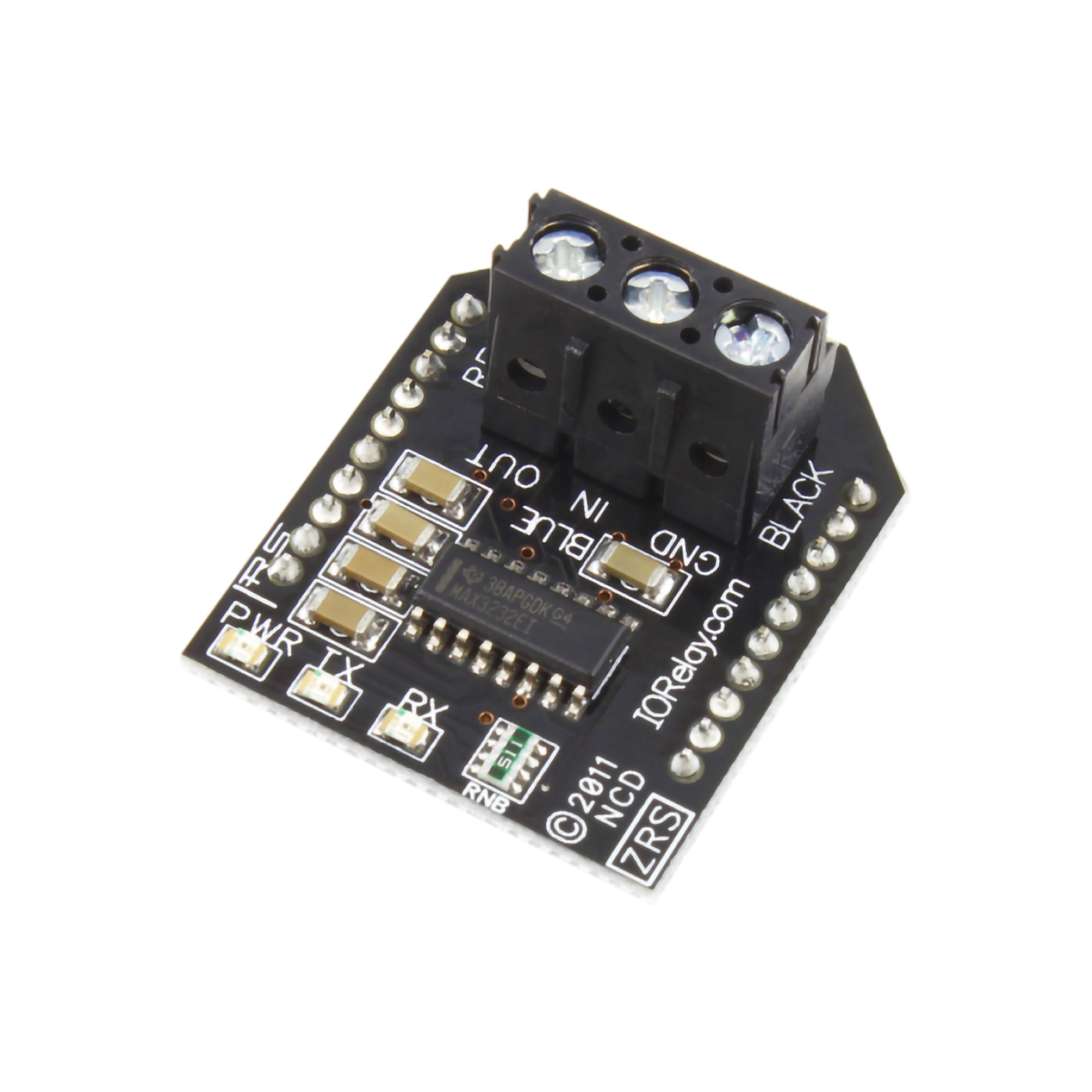

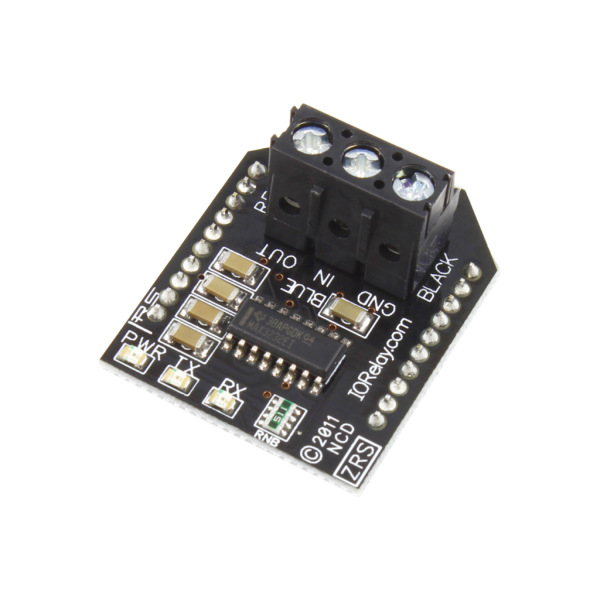

NCD MAX3232 ZRS가있는 RS-232 직렬 통신 모듈 - 스크류 단자대가 달린 RS-232 모듈 윗면 모습
스크류 단자대가 달린 RS-232 모듈 윗면 모습

구성·옵션

구성과 주문

구분내용
품번ZRS
옵션ZRS-A · ZRS-B · ZRS-AB
ZRS-AB 구성품외부 DB-9 암 커넥터, 3선 케이블 (152 mm)
컴퓨터 USB 연결직렬-USB 어댑터 필요 (CHIPI-X10)
