MirCSSR8x_MCNET_KIT 모델의 SSR 타입은 몇 가지입니까?

A부터 H까지 여덟 가지이며 주문할 때 선택합니다. 정격은 위 표와 같습니다.

MirCSSR8x_MCNET_KIT 모델로 DC 부하를 개폐할 수 있습니까?

타입 F, G, H가 DC 부하용입니다. 3 A, 20 A, 10 A 정격 가운데 부하 전류에 맞는 타입을 고릅니다.

MirCSSR8x_MCNET_KIT 모델의 송신기와 수신기를 따로 살 수 있습니까?

따로 살 수 없습니다. 한 쌍으로 공급됩니다.

통신이 끊기면 SSR 출력은 어떻게 됩니까?

스마트 모드에서는 30초 이내에 꺼지고, 비콘 모드에서는 현재 상태를 유지합니다.

NCD MirCSSR8x_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 릴레이 컨트롤러 8 채널 솔리드 스테이트 단방향

MODEL: MirCSSR8x_MCNET_KIT
브랜드: NCD

제품문의 구매하기

8채널 접점 신호를⁣ SSR 출력으로 전달

NCD MirCSSR8x_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 채널 / 방향 : 8채널 단방향⁣ 전원 : 컨트롤러마다 12 VDC⁣ 이더넷 모듈 전류 : 최소 58 mA

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCSSR8x_MCNET_KIT 모델은 송신기의 접점 폐쇄 입력으로 같은 LAN의 수신기 SSR 8채널을 개폐하는 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 이더넷 원격 릴레이)입니다. 릴레이는 SPST 솔리드스테이트 형이며 주문할 때 A~H 타입으로 지정합니다. (주)테솔이 국내에 공식 공급합니다.

채널 수가 가장 많은 8채널 구성에 SSR 출력을 조합한 모델입니다. 송신기와 수신기는 한 쌍으로 판매합니다.

8채널

단방향 접점 폐쇄

SSR

SPST 솔리드스테이트

타입 A~H

AC·DC 부하별

12 VDC

컨트롤러마다

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

MIRCSSR8X MCNET 기계 도면 (GIF)

튜토리얼과 동영상

입력 → 릴레이

송신기 접점이 수신기 릴레이를 구동

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

12 VDC

송신기·수신기 각각의 구동 전원

LAN 전용

인터넷 경유 없이 같은 네트워크 동작

수신기 SSR

MirCSSR8x_MCNET_KIT⁣ A~H 타입별 정격

AC 부하는 타입 A부터 E까지, DC 부하는 F부터 H까지입니다. 유도성 AC 부하는 타입 C 또는 D를 해당 부하 전류에 맞춰 선택합니다.

타입	정격
A	2 A 저항성 AC 부하
B	5 A 저항성 AC 부하
C	5 A 유도성 AC 부하
D	25 A 유도성 AC 부하
E	25 A 저항성 AC 부하
F	3 A DC 부하
G	20 A DC 부하
H	10 A DC 부하

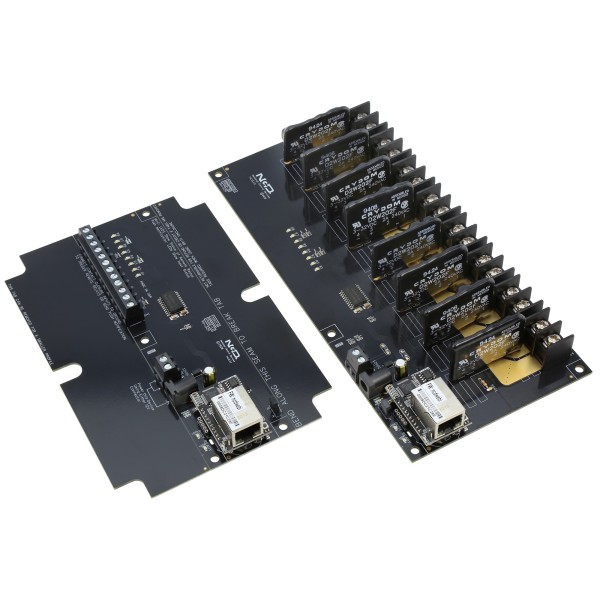

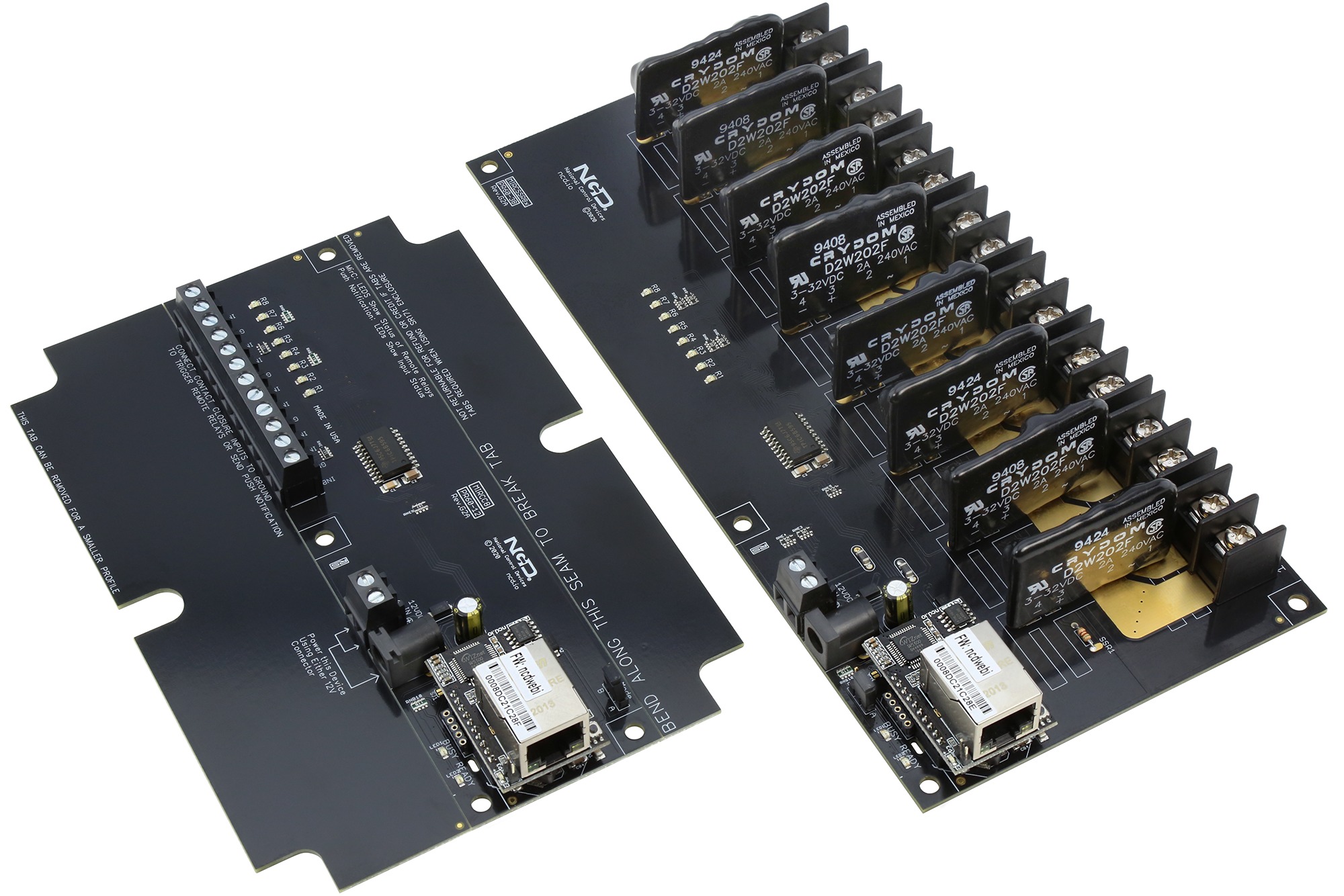

이더넷 포트가 있는 8채널 솔리드 스테이트 릴레이 기판 한 쌍

사양

MirCSSR8x_MCNET_KIT⁣ 8채널 SSR 사양

항목	사양
구성	송신기 + 수신기, 한 쌍으로 판매
채널 / 방향	8채널 단방향
수신기 릴레이	SPST 솔리드스테이트, 타입 A~H는 주문 때 지정
통신	이더넷, DHCP 또는 고정 IP(IPv4), LAN 한정
전원	컨트롤러마다 12 VDC
이더넷 모듈 전류	최소 58 mA, 표준 82 mA, 최대 100 mA
대기 전류	최소 35 mA, 표준 100 mA, 최대 200 mA
작동 온도	-25~80 °C (권장 작동 온도)
습도	0~70 % (비응축)
LED	릴레이 상태, 사용 중·준비

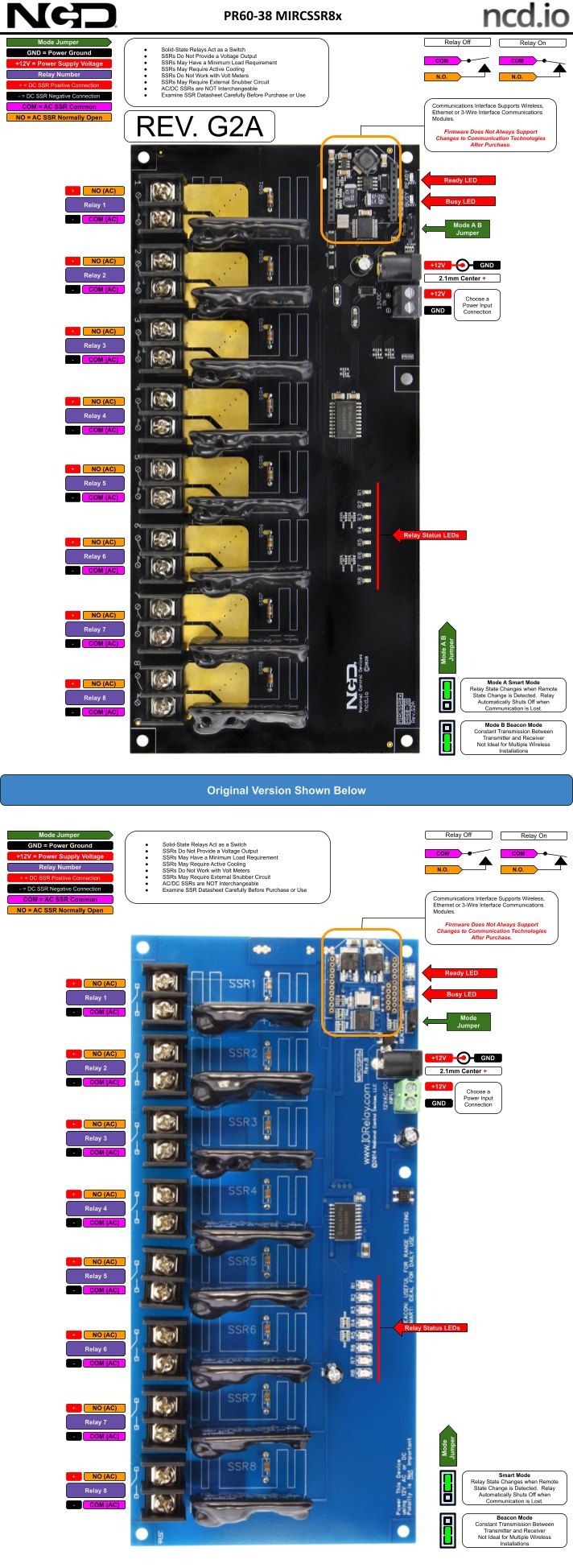

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

네트워크

MirCSSR8x_MCNET_KIT 송수신⁣ IP와 통신 확인

송신기와 수신기는 같은 LAN에서 DHCP 또는 고정 IP(IPv4)로 통신하며 인터넷으로는 통신하지 않습니다. 포트 13,000으로 UDP 패킷이 주기적으로 전송되므로 네트워크에서 할당된 IP를 찾을 수 있습니다.

송신기 입력에는 전압을 가하지 말고 접점 폐쇄 신호만 연결하세요.

활용 분야

SSR 출력으로⁣ 개폐하는 8개 회로

모터·펌프·밸브·솔레노이드·조명 — AC·DC 부하를 SSR 출력으로 원격 개폐합니다.
원격 게이트 작동 — 경비실 스위치로 게이트 쪽 수신기를 구동합니다.

동작 모드

스마트·비콘 모드와⁣ 통신 두절 시 동작

스마트 모드는 입력이 바뀔 때만 전달하고, 비콘 모드는 초당 여러 번 통신합니다. 설치 직후 연결 시험에는 비콘 모드를 사용하세요. 비콘 모드에서는 통신이 끊겨도 릴레이가 현재 상태를 유지합니다.

스마트 모드에서는 통신이 끊기면 30초 이내에 릴레이가 꺼집니다.

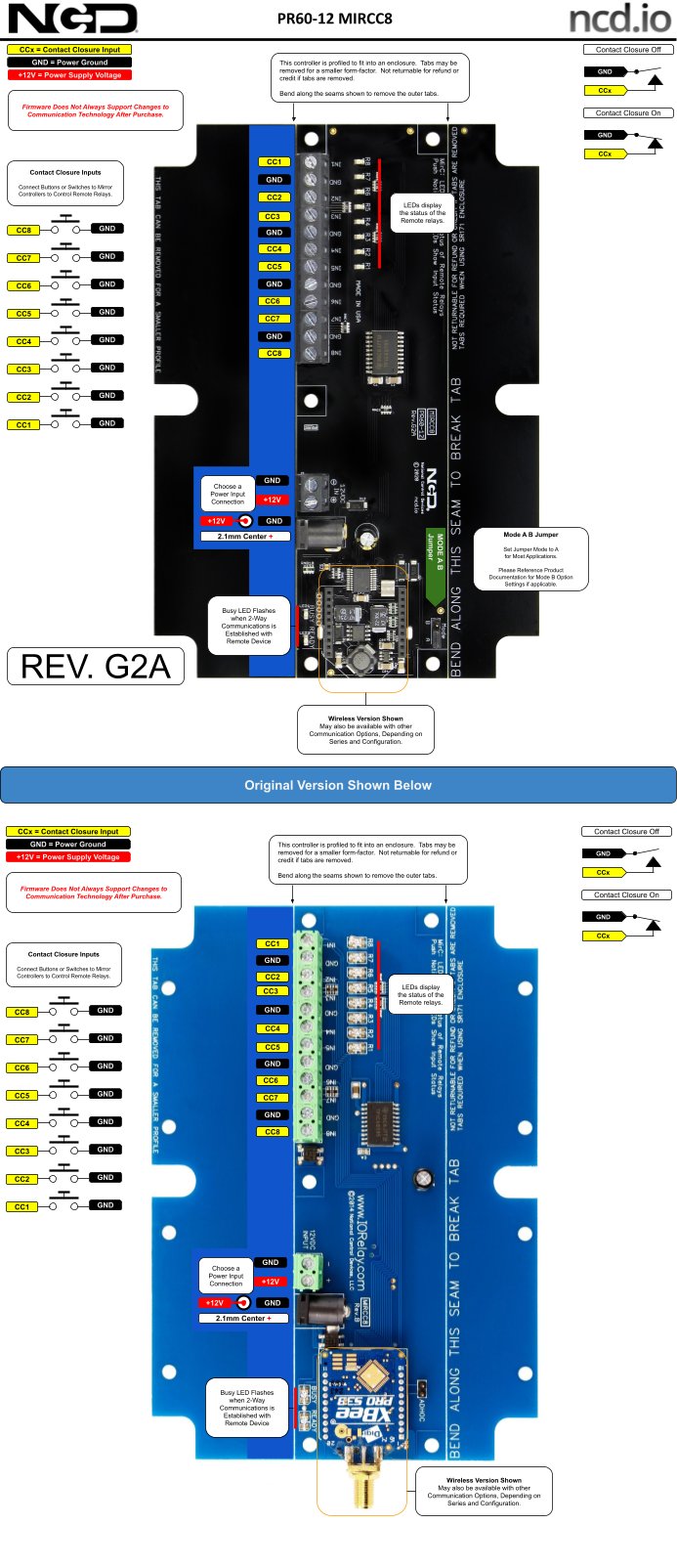

제품 상세 이미지

같은 계열

MirCSSR8x_MCNET_KIT와⁣ 같은 계열 모델

MirCR1x_MCNET_KIT — 1채널 구성, 5 A·10 A SPDT 릴레이
MirCR1x0_MCNET_KIT — 1채널 구성, 20 A SPDT·30 A SPST 고전력 릴레이
MirCSSR1x_MCNET_KIT — 1채널 구성, SPST 솔리드스테이트 릴레이(타입 A~H)
MirCR2x_MCNET_KIT — 2채널 구성, 5 A·10 A SPDT 릴레이
MirCR2x0_MCNET_KIT — 2채널 구성, 20 A SPDT·30 A SPST 고전력 릴레이
MirCSSR2x_MCNET_KIT — 2채널 구성, SPST 솔리드스테이트 릴레이(타입 A~H)
MirCR4x_MCNET_KIT — 4채널 구성, 5 A·10 A SPDT 릴레이
MirCR4x0_MCNET_KIT — 4채널 구성, 20 A SPDT·30 A SPST 고전력 릴레이
MirCSSR4x_MCNET_KIT — 4채널 구성, SPST 솔리드스테이트 릴레이(타입 A~H)
MirCR8x_MCNET_KIT — 8채널 구성, 5 A·10 A SPDT 릴레이
MirCR8x0_MCNET_KIT — 8채널 구성, 20 A SPDT·30 A SPST 고전력 릴레이

8채널 SSR형 외에⁣ 검토할 접점 폐쇄 장비
