NCD MirCR1x0_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 고전력 릴레이 컨트롤러 1 채널 단방향

20 A급 부하를⁣ 원격으로 개폐

NCD MirCR1x0_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 채널 : 1채널 단방향⁣ 릴레이 : 20 A SPDT 또는 30 A SPST⁣ 릴레이 절대 최대 : 최대 240 VAC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR1x0_MCNET_KIT는 20 A SPDT 또는 30 A SPST 고전력 릴레이 1개를 같은 LAN에 있는 송신기의 접점 입력으로 구동하는 1채널 단방향 접점 폐쇄 릴레이 컨트롤러(이더넷 원격 릴레이)입니다. 송신기 입력 1개와 수신기 릴레이 1개가 한 쌍을 이룹니다. (주)테솔이 국내에 공식 공급합니다.

전류가 큰 부하를 직접 개폐하는 경우에 맞춘 1채널 모델입니다. 릴레이 형식은 주문할 때 선택합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 30Amp SPST 고전력 릴레이 데이터시트 (PDF)
• MIRCR120 MCNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

릴레이 선택

SPDT 20 A와⁣ SPST 30 A

고전력형 릴레이는 20 A SPDT와 30 A SPST 중 하나를 고릅니다. SPDT는 a접점과 b접점을 모두 사용하는 회로에, SPST는 단순 개폐 회로에 알맞습니다. 20 A SPDT의 C–NC(b접점) 사이는 10 A를 넘지 않게 사용하세요.

두 형식 모두 절대 최대는 240 VAC이고, 전기적 수명은 최대 부하에서 100,000회입니다. 모터나 솔레노이드 같은 유도 부하는 부하 단자에 유도 억제 커패시터를 함께 설치하세요.

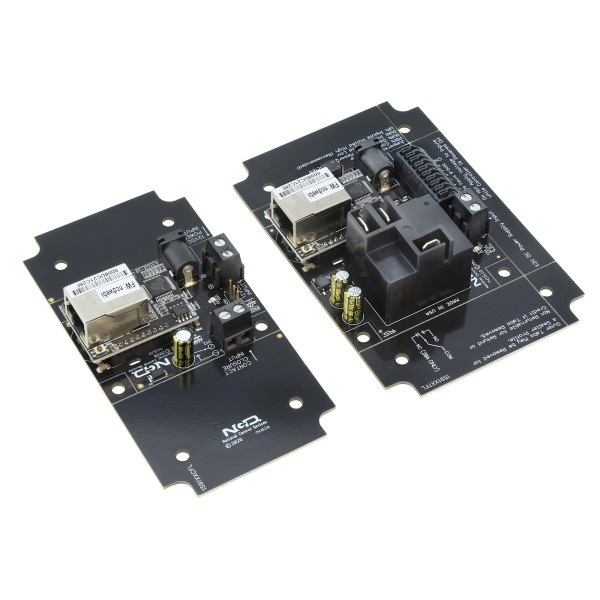

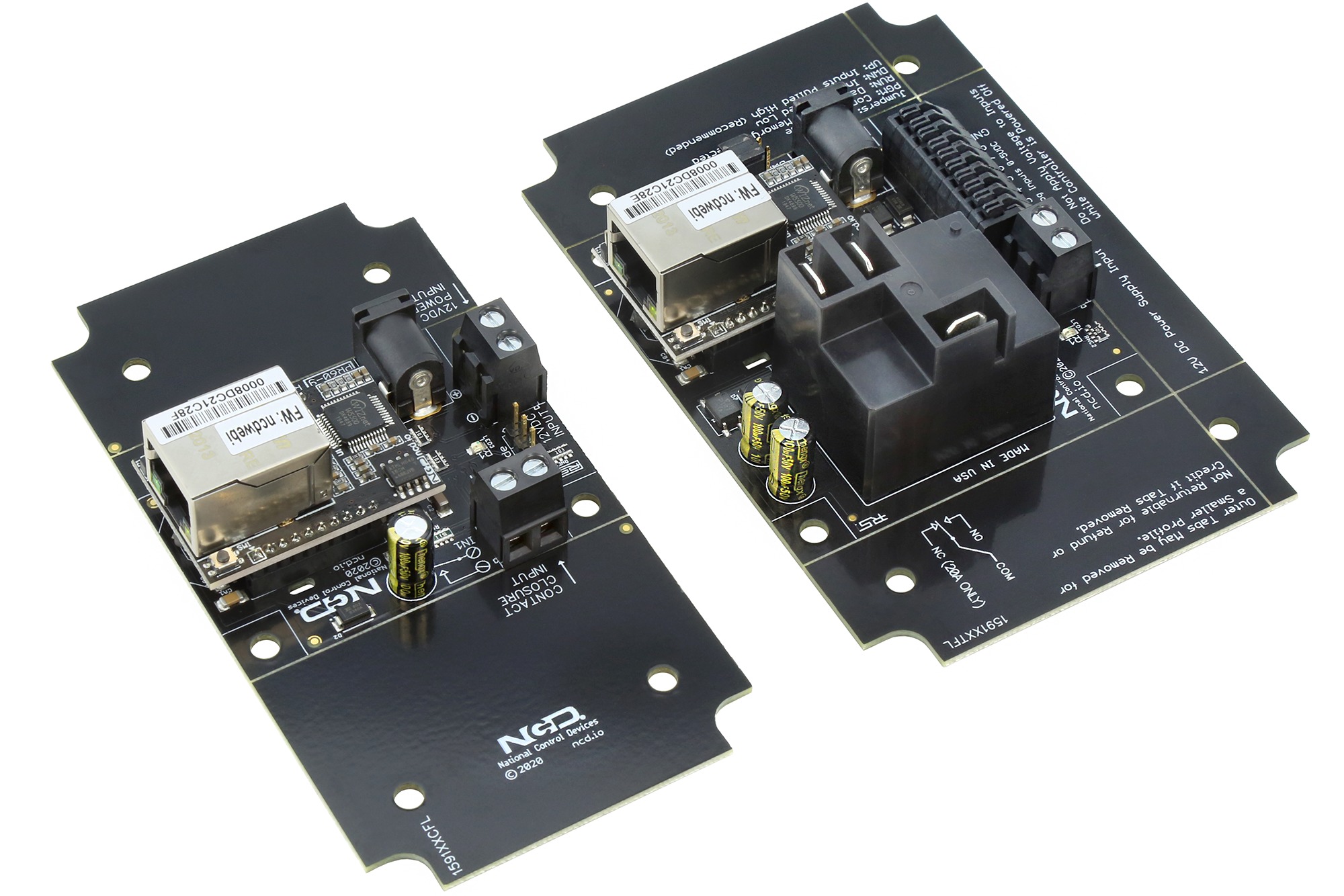

이더넷 포트와 고전력 릴레이 기판 2종

통신 동작

두절 시 차단과⁣ 스마트·비콘 모드

스마트 모드에서 송신기와 수신기의 통신이 끊기면 30초 이내에 수신기 릴레이가 꺼져, 큰 부하가 켜진 채 남지 않습니다. 통신이 복구되면 입력 신호가 다시 전달되어야 릴레이가 켜집니다.

스마트 모드는 입력이 바뀔 때만 상대에게 알리고, 비콘 모드는 초당 여러 번 통신하며 통신이 끊겨도 릴레이가 현재 상태를 유지합니다. 설치 직후에는 비콘 모드로 연결을 시험하세요.

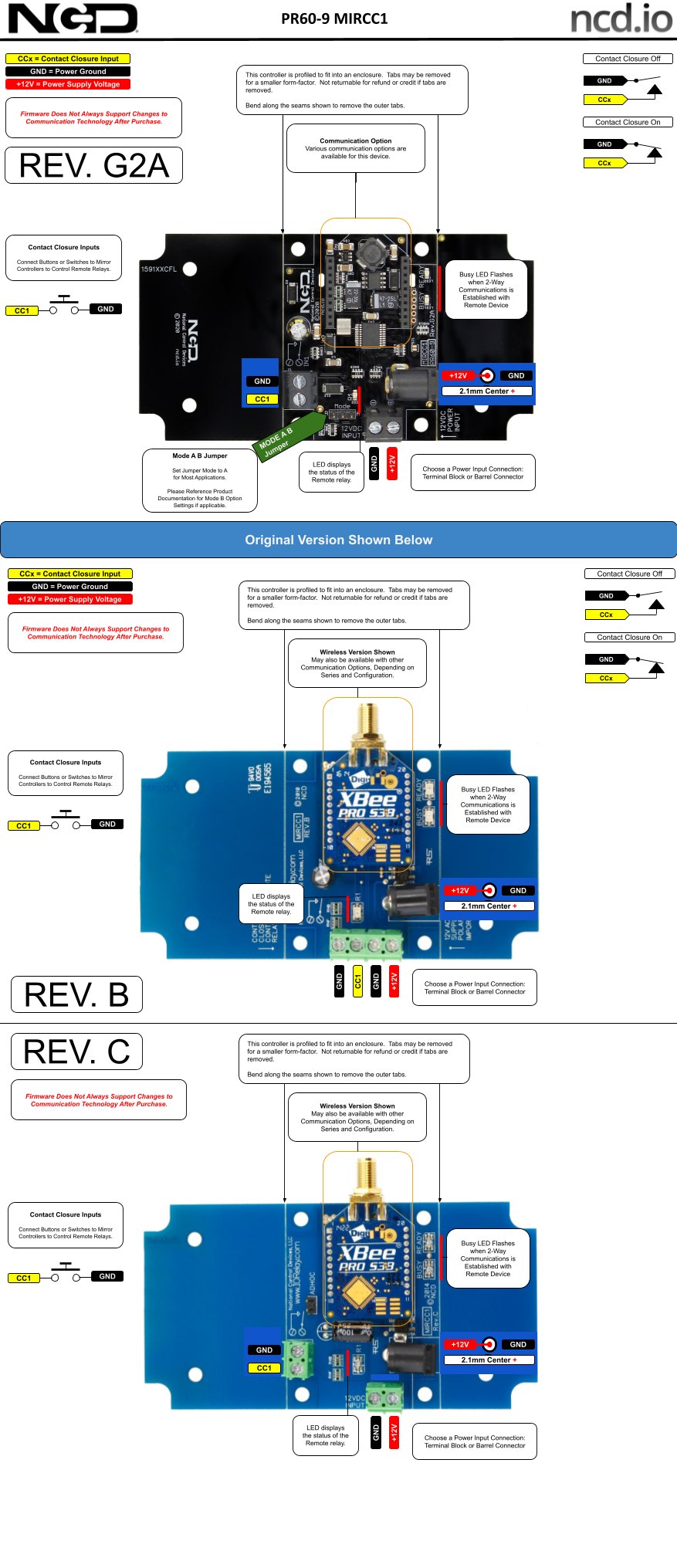

1채널 네트워크 릴레이 컨트롤러 개정판별 구성도

사양

MirCR1x0_MCNET_KIT⁣ 규격표

활용 분야

고전류 접점을⁣ 원격 구동

• 원격 펌프 제어 — 관리동의 접점으로 떨어진 펌프실의 릴레이를 구동합니다.
• 원격 조명 제어 — 사무동 스위치로 야외 조명동의 릴레이를 켭니다.

제품 상세 이미지

같은 계열

MirCR1x0_MCNET_KIT와⁣ 같은 계열 모델

• MirCR1x_MCNET_KIT — 1채널은 같고 릴레이만 SPDT 5 A·10 A
• MirCSSR1x_MCNET_KIT — 1채널은 같고 릴레이만 솔리드스테이트(SSR 타입 A~H 선택)
• MirCR2x_MCNET_KIT — 2채널, SPDT 5 A·10 A 릴레이
• MirCR2x0_MCNET_KIT — 릴레이는 같고 2채널 구성
• MirCSSR2x_MCNET_KIT — 2채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR4x_MCNET_KIT — 4채널, SPDT 5 A·10 A 릴레이
• MirCR4x0_MCNET_KIT — 릴레이는 같고 4채널 구성
• MirCSSR4x_MCNET_KIT — 4채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR8x_MCNET_KIT — 8채널, SPDT 5 A·10 A 릴레이
• MirCR8x0_MCNET_KIT — 릴레이는 같고 8채널 구성
• MirCSSR8x_MCNET_KIT — 8채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
