NCD MirCSSR2x_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 릴레이 컨트롤러 2 채널 솔리드 스테이트 단방향

무접점 개폐 두 채널을⁣ 이더넷으로 연결

NCD MirCSSR2x_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 채널 : 2채널 단방향⁣ 전원 : 컨트롤러마다 12 VDC⁣ 릴레이 소비 전류 : 활성 릴레이 1개당 최소 28 mA

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCSSR2x_MCNET_KIT는 송신기의 접점 입력 2개로 수신기의 솔리드스테이트 릴레이(SSR) 2개를 각각 구동하는 2채널 단방향 접점 폐쇄 릴레이 컨트롤러(이더넷 원격 릴레이)입니다. SSR은 SPST 형식이고 타입 A~H 중에서 주문할 때 선택합니다. (주)테솔이 국내에 공식 공급합니다.

송신기 입력 1과 2가 수신기 SSR 1과 2를 각각 구동합니다. 송신기와 수신기는 한 쌍으로 공급합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 솔리드 스테이트 릴레이 유형

데이터시트와 도면

• MirCSSR2x MCNET 기계 도면 (JPG)

튜토리얼과 동영상

• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

정격 타입

MirCSSR2x_MCNET_KIT⁣ 타입 A~H 비교

타입은 A부터 H까지 여덟 가지이며 정격 전류와 AC·DC 구분이 다릅니다. 부하의 종류에 맞는 행을 고르세요.

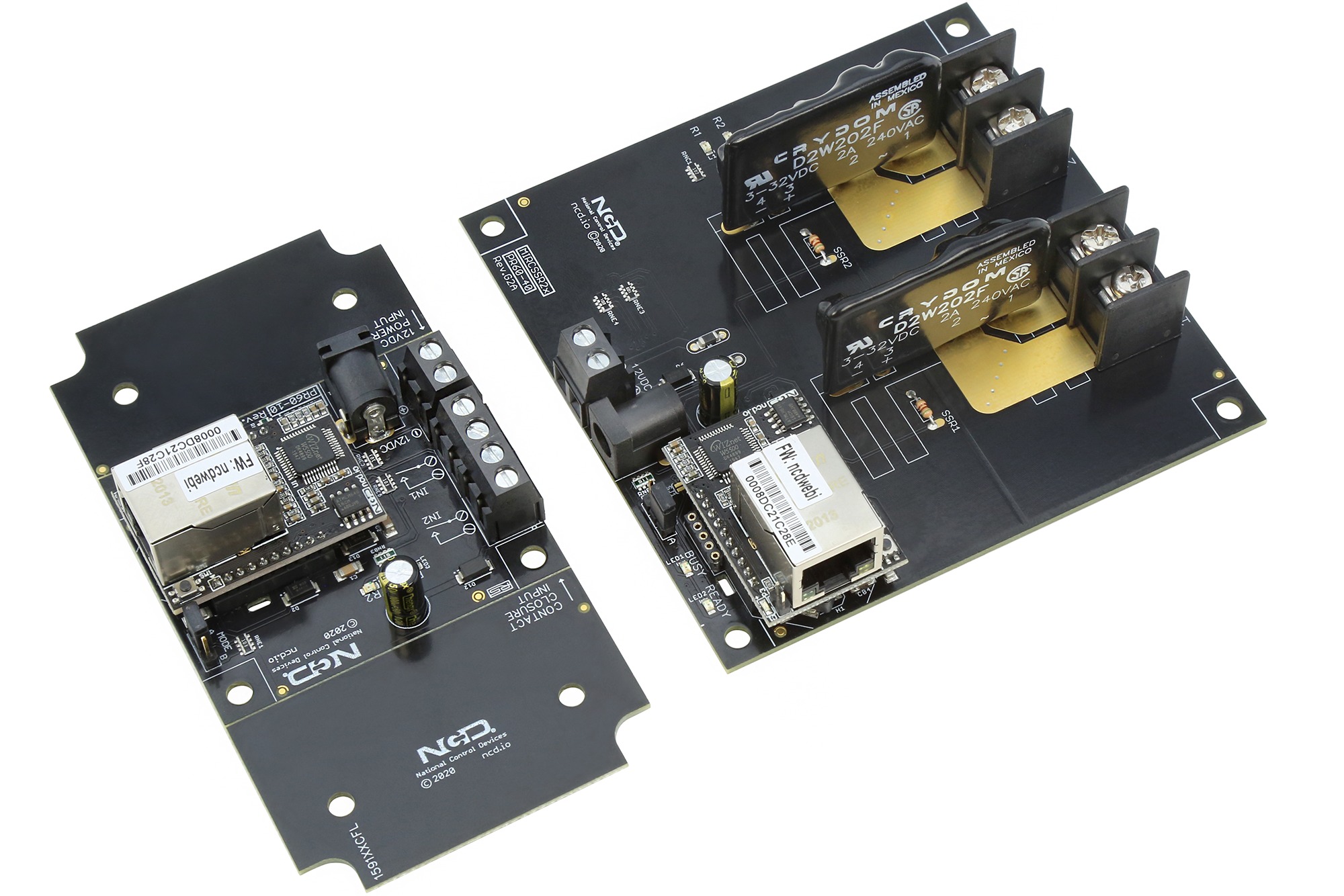

이더넷 포트와 솔리드 스테이트 릴레이 기판 2종

동작

접점 입력이⁣ SSR로 전달되는 과정

송신기에 연결한 접점이 닫히면 수신기가 대응하는 SSR을 구동합니다. 릴레이 LED와 통신 LED, 사용 중·준비 LED가 상태를 표시합니다.

평상시 쓰는 스마트 모드에서는 통신이 끊기면 30초 이내에 모든 릴레이가 꺼집니다. 연결 시험용 비콘 모드에서는 통신이 끊겨도 릴레이가 현재 상태를 유지합니다.

사양

2채널 SSR형⁣ 규격

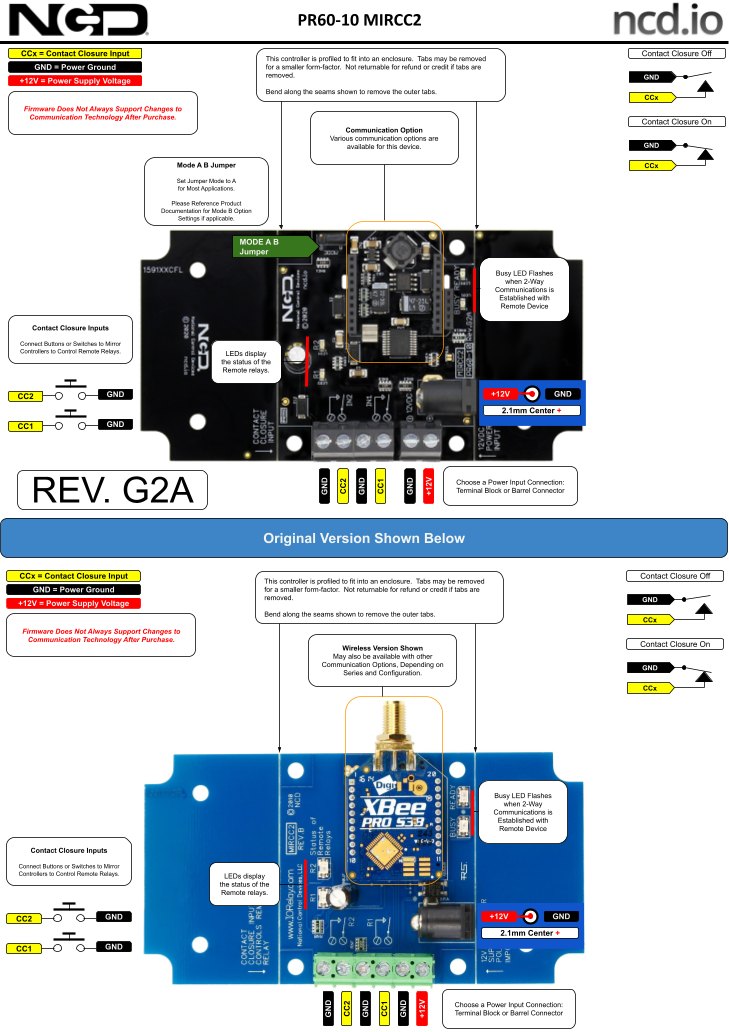

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

활용 분야

SSR 2채널이⁣ 필요한 설비

• DC 부하 개폐 — 타입 F, G, H 중에서 정격에 맞게 선택합니다.
• AC 부하 개폐 — 저항성은 타입 A, B, E, 유도성은 타입 C, D 중에서 선택합니다.

제품 상세 이미지

같은 계열

MirCSSR2x_MCNET_KIT와⁣ 같은 계열 모델

• MirCR1x_MCNET_KIT — 1채널, SPDT 5 A·10 A 릴레이
• MirCR1x0_MCNET_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR1x_MCNET_KIT — 릴레이는 같고 1채널 구성
• MirCR2x_MCNET_KIT — 2채널은 같고 릴레이만 SPDT 5 A·10 A
• MirCR2x0_MCNET_KIT — 2채널은 같고 릴레이만 20 A SPDT·30 A SPST 고전력형
• MirCR4x_MCNET_KIT — 4채널, SPDT 5 A·10 A 릴레이
• MirCR4x0_MCNET_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR4x_MCNET_KIT — 릴레이는 같고 4채널 구성
• MirCR8x_MCNET_KIT — 8채널, SPDT 5 A·10 A 릴레이
• MirCR8x0_MCNET_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR8x_MCNET_KIT — 릴레이는 같고 8채널 구성

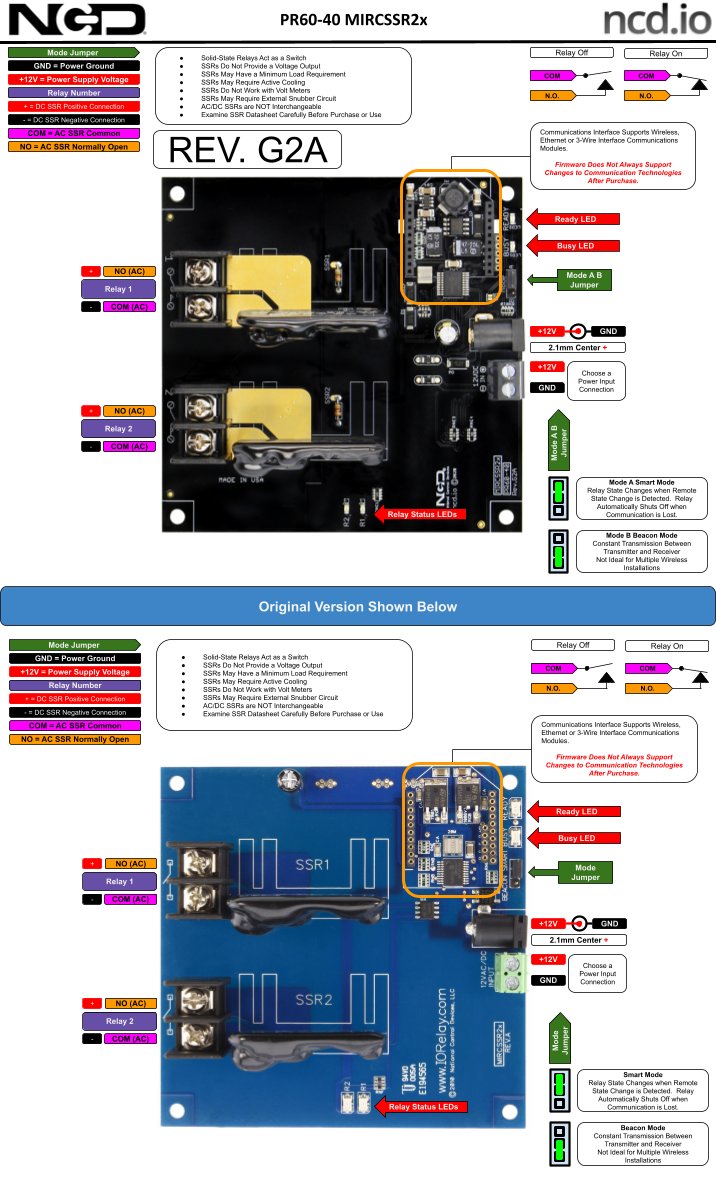

2채널 무선 릴레이 컨트롤러 개정판별 구성도
