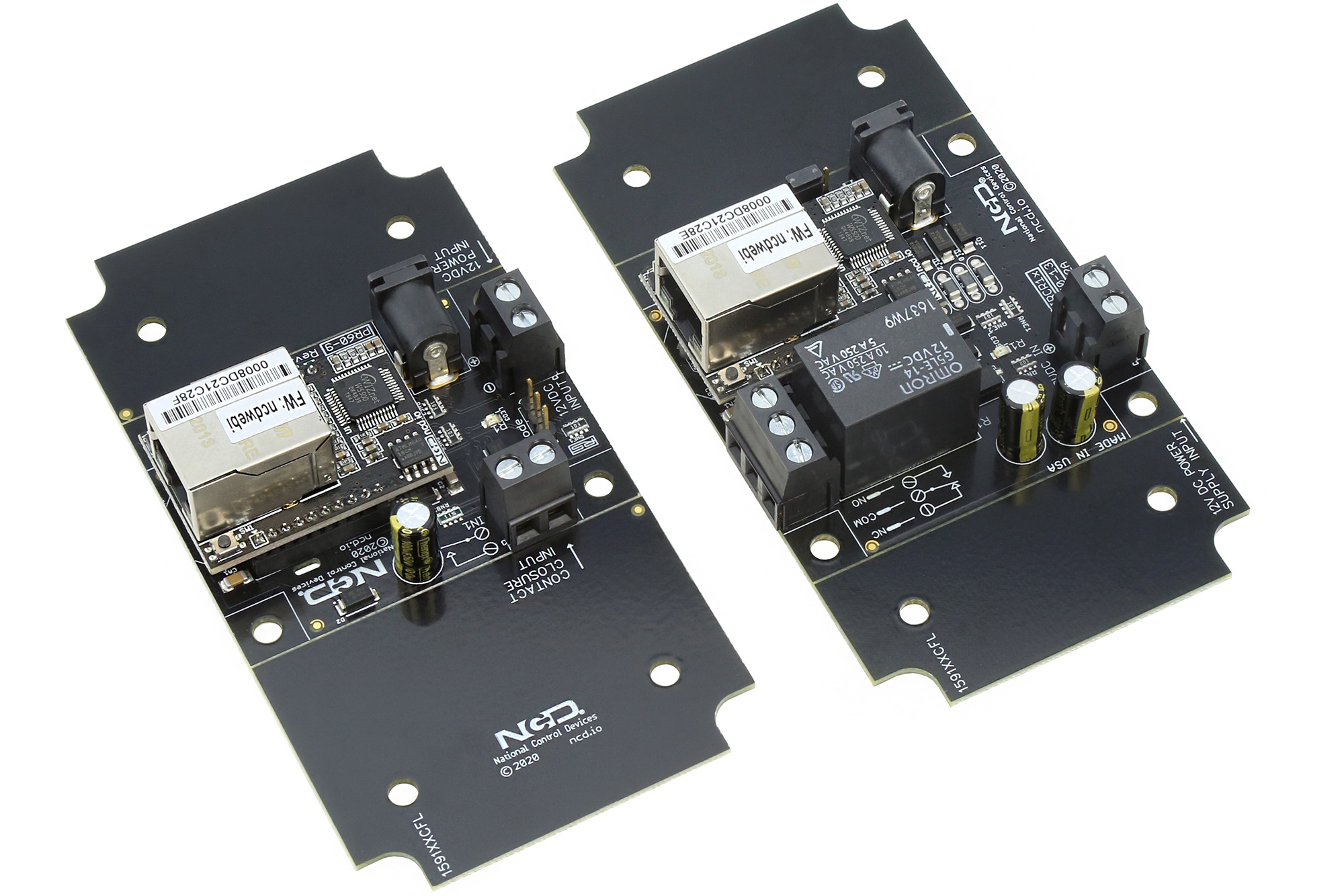

NCD MirCR1x_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 1 채널 단방향

스위치 하나로 원격⁣ 릴레이 한 개 구동

NCD MirCR1x_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 채널 : 1채널 단방향⁣ 릴레이 : SPDT 5 A 또는 10 A⁣ 릴레이 절대 최대 : 최대 240 VAC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR1x_MCNET_KIT는 송신기의 접점 폐쇄 입력 1개가 같은 LAN의 수신기 릴레이 1개를 구동하는 1채널 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 이더넷 원격 릴레이)입니다. 수신기 릴레이는 5 A 또는 10 A SPDT 중에서 주문할 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.

스위치 한 곳으로 떨어진 설비 한 곳을 켜고 끄는 가장 단순한 구성입니다. 송신기와 수신기는 한 쌍으로 판매하며 각각 12 VDC 전원이 필요합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MIRCR15 MCNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

주문 구성

MirCR1x_MCNET_KIT⁣ 릴레이와 보드 옵션

수신기 릴레이는 5 A SPDT 또는 10 A SPDT이며, 보드 옵션은 표준 커넥터, 플러그인 커넥터 추가, 스틸 인클로저와 플러그인 커넥터 추가 가운데 선택합니다. 나사 단자는 최대 12 AWG 전선을 받습니다.

릴레이 전기적 수명은 최대 부하에서 100,000회이므로, 개폐가 잦은 부하는 정격에 여유를 두고 릴레이 정격을 고르세요.

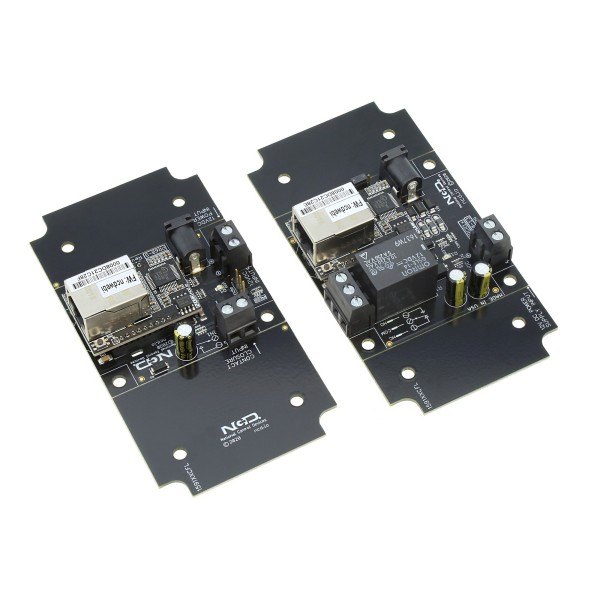

이더넷 포트가 있는 1채널 릴레이 컨트롤러 기판 한 쌍

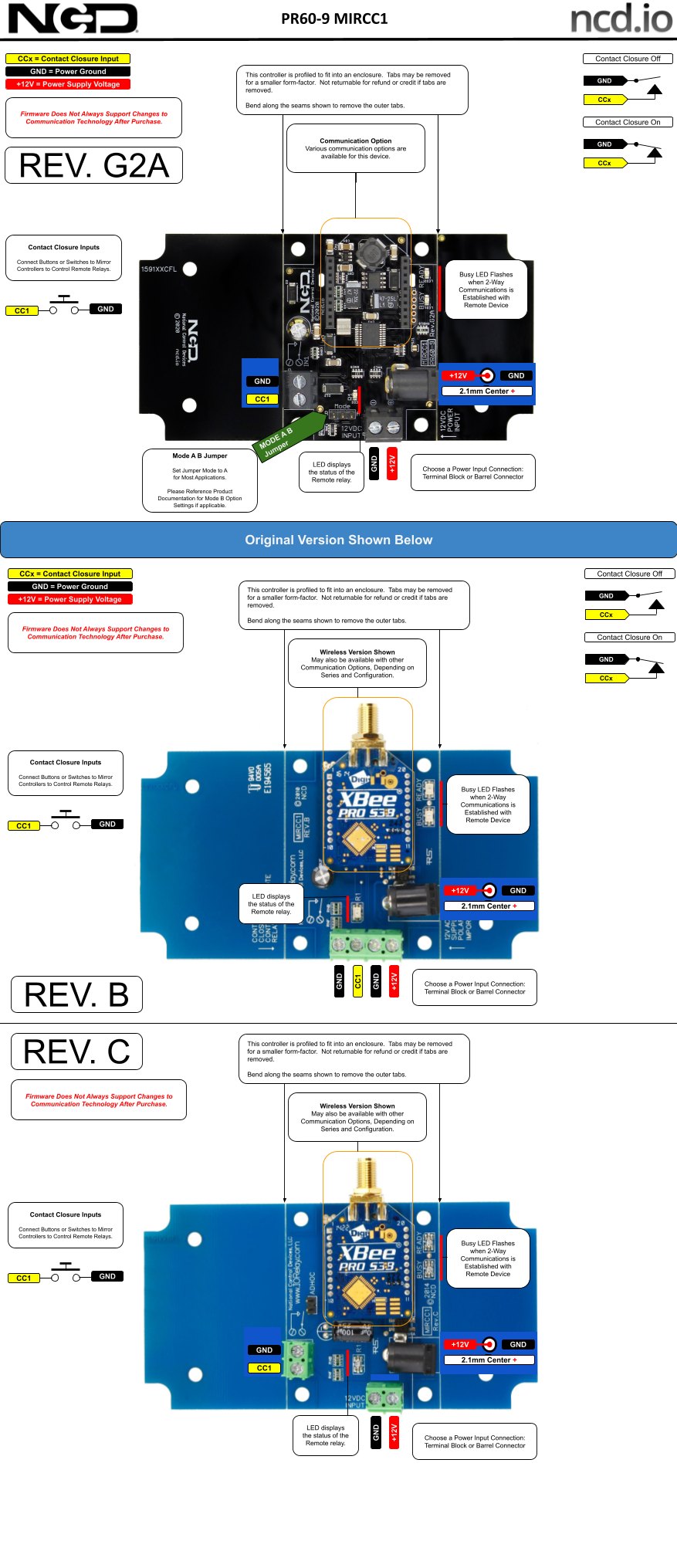

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

송신기와 수신기

한 쌍이 주고받는⁣ 접점 신호

송신기 입력에는 전압을 가하지 않고 접점 폐쇄 신호만 연결합니다. 두 장치는 DHCP 또는 고정 IP(IPv4)로 같은 LAN에 접속하며 인터넷으로는 통신하지 않습니다.

평상시 운용하는 스마트 모드는 입력이 바뀔 때마다 수신기에 전달하며, 통신이 끊기면 30초 이내에 릴레이가 꺼집니다. 설치 초기에는 비콘 모드로 연결 상태를 시험할 수 있고, 이 모드에서는 통신이 끊겨도 릴레이가 현재 상태를 유지합니다.

사양

1채널 SPDT형⁣ 상세 사양

활용 분야

접점 하나를 멀리⁣ 전달해야 할 때

• 원격 게이트 작동 — 경비실 스위치로 게이트 쪽 수신기 릴레이를 구동합니다.
• 배선 곤란 구간 — 새 전선 대신 기존 LAN으로 접점 신호를 전달합니다.

제품 상세 이미지

같은 계열

MirCR1x_MCNET_KIT와⁣ 같은 계열 모델

• MirCR1x0_MCNET_KIT — 1채널은 같고 릴레이만 20 A SPDT·30 A SPST 고전력형
• MirCSSR1x_MCNET_KIT — 1채널은 같고 릴레이만 솔리드스테이트(SSR 타입 A~H 선택)
• MirCR2x_MCNET_KIT — 릴레이는 같고 2채널 구성
• MirCR2x0_MCNET_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR2x_MCNET_KIT — 2채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR4x_MCNET_KIT — 릴레이는 같고 4채널 구성
• MirCR4x0_MCNET_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR4x_MCNET_KIT — 4채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR8x_MCNET_KIT — 릴레이는 같고 8채널 구성
• MirCR8x0_MCNET_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR8x_MCNET_KIT — 8채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
