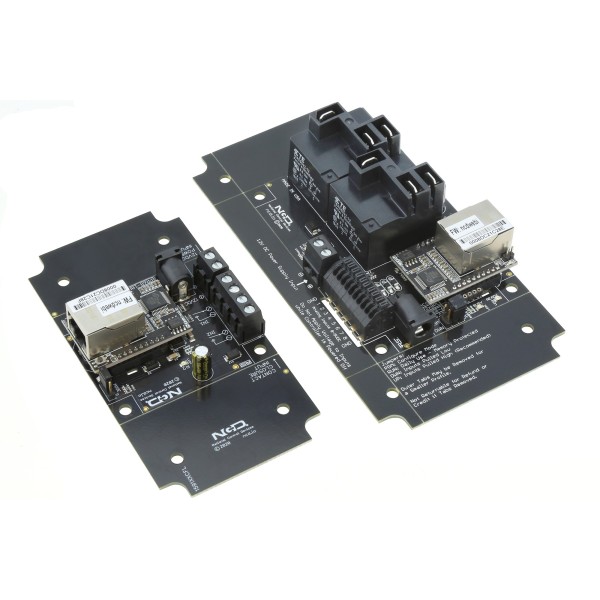

NCD MirCR2x0_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 고전력 릴레이 컨트롤러 2 채널 단방향

고전력 릴레이 두 개를⁣ 접점으로 원격 제어

NCD MirCR2x0_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 채널 : 2채널 단방향⁣ 릴레이 : 20 A SPDT 또는 30 A SPST⁣ 릴레이 절대 최대 : 최대 240 VAC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR2x0_MCNET_KIT는 20 A SPDT 또는 30 A SPST 고전력 릴레이 2개를 송신기 접점 입력 2개로 각각 구동하는 2채널 단방향 접점 폐쇄 릴레이 컨트롤러(이더넷 원격 릴레이)입니다. 큰 전류를 다루는 부하 두 개를 LAN으로 개폐하는 구성입니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 형식은 주문할 때 20 A SPDT와 30 A SPST 중에서 정합니다. 송신기와 수신기는 한 쌍으로 판매합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

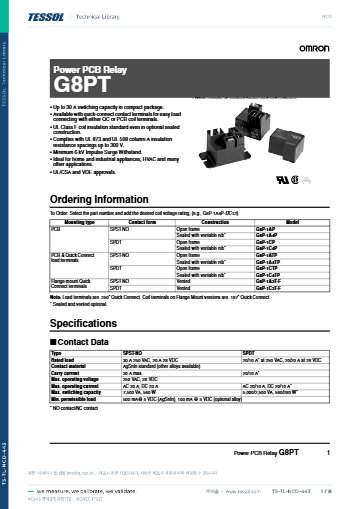

• 30Amp SPST 고전력 릴레이 데이터시트 (PDF)
• MIRCR220 MCNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

정격과 수명

MirCR2x0_MCNET_KIT⁣ 릴레이 사용 조건

고전력 릴레이의 절대 최대는 240 VAC이고, 기계적 수명은 10,000,000회, 전기적 수명은 최대 부하에서 100,000회입니다.

전기적 수명은 부품 정격 기준이므로 개폐가 잦은 부하에는 정격에 여유를 두세요. 코일이 있는 부하에는 유도 억제 커패시터를 부하 단자에 설치합니다.

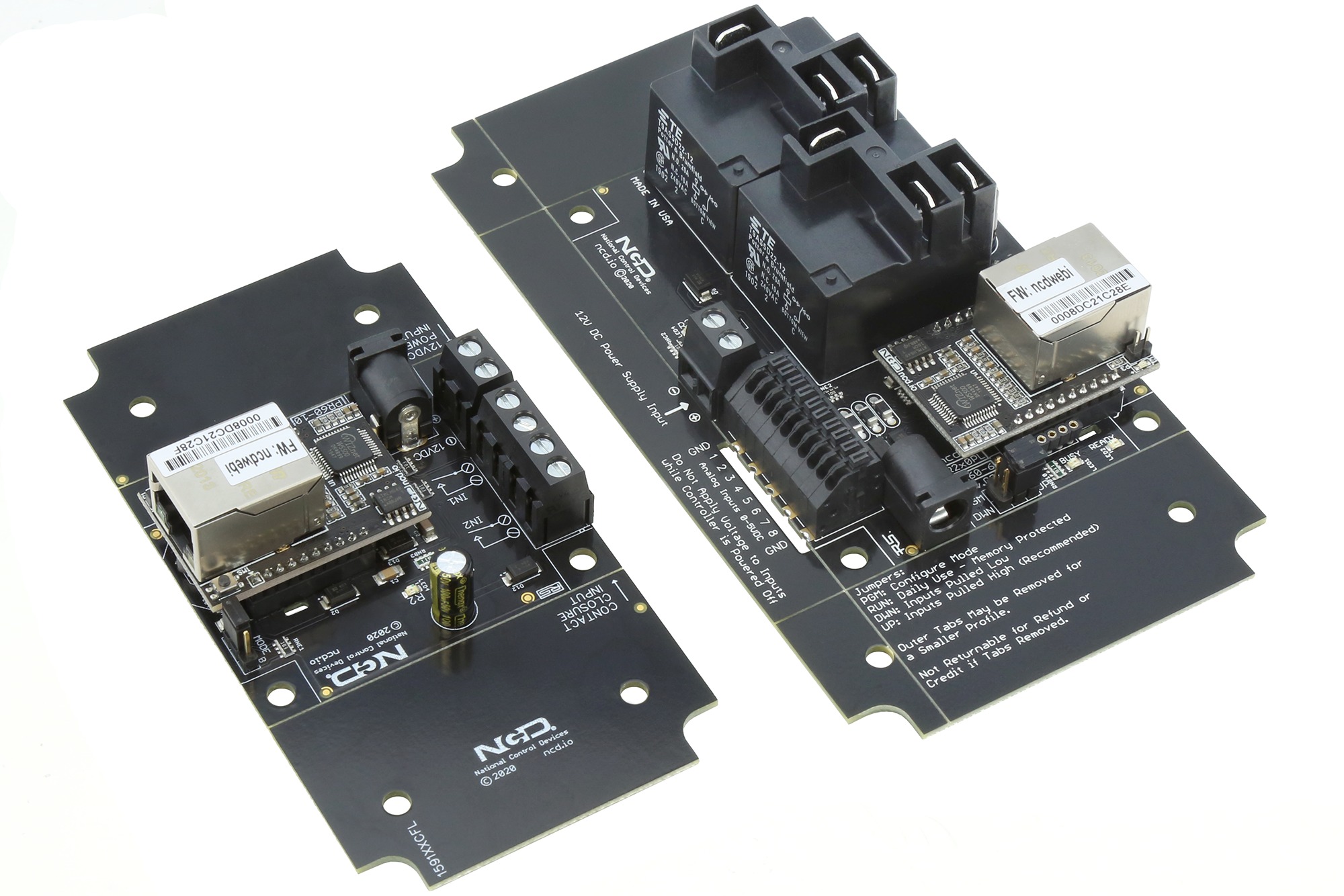

이더넷 포트와 고전력 릴레이 기판 2종

네트워크

IP 할당과⁣ 포트 13,000 확인

두 장치는 DHCP 또는 고정 IP(IPv4)로 같은 LAN에 접속합니다. 컨트롤러가 포트 13,000으로 UDP 패킷을 주기적으로 전송하므로 할당된 IP를 네트워크에서 찾을 수 있습니다.

전원 소비는 이더넷 모듈이 표준 82 mA이고 활성 릴레이 1개마다 표준 35 mA가 더해집니다.

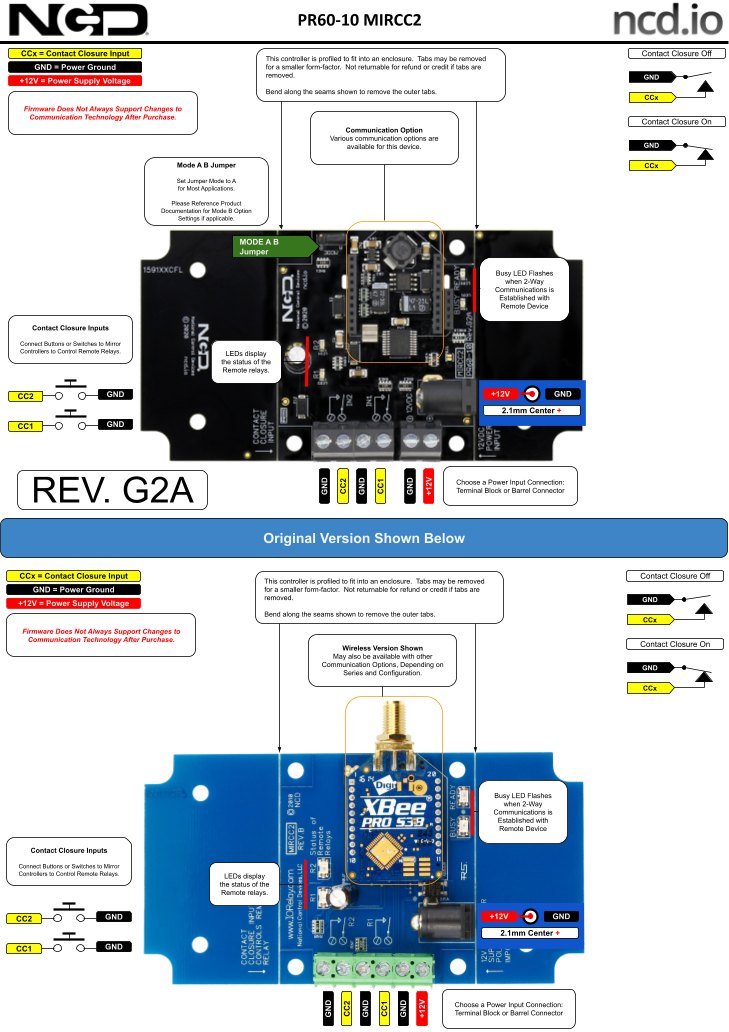

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

사양

2채널 고전력형⁣ 사양

활용 분야

고전류 접점 두 개의⁣ 원격 개폐

• 원격 펌프 제어 — 떨어진 펌프실의 릴레이 두 개를 접점 신호로 구동합니다.
• 온도 오버라이드 — 온도 조절 접점으로 원격 설비의 운전 조건을 바꿉니다.

제품 상세 이미지

같은 계열

MirCR2x0_MCNET_KIT와⁣ 같은 계열 모델

• MirCR1x_MCNET_KIT — 1채널, SPDT 5 A·10 A 릴레이
• MirCR1x0_MCNET_KIT — 릴레이는 같고 1채널 구성
• MirCSSR1x_MCNET_KIT — 1채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR2x_MCNET_KIT — 2채널은 같고 릴레이만 SPDT 5 A·10 A
• MirCSSR2x_MCNET_KIT — 2채널은 같고 릴레이만 솔리드스테이트(SSR 타입 A~H 선택)
• MirCR4x_MCNET_KIT — 4채널, SPDT 5 A·10 A 릴레이
• MirCR4x0_MCNET_KIT — 릴레이는 같고 4채널 구성
• MirCSSR4x_MCNET_KIT — 4채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR8x_MCNET_KIT — 8채널, SPDT 5 A·10 A 릴레이
• MirCR8x0_MCNET_KIT — 릴레이는 같고 8채널 구성
• MirCSSR8x_MCNET_KIT — 8채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)

관련 제품

고전력 2채널과⁣ 함께 보는 장비

• NCD MirC 유선 접점 폐쇄 릴레이 컨트롤러 (ZRS)
• NCD MirC 무선 접점 폐쇄 릴레이 컨트롤러
• NCD MirX 이더넷 접점 폐쇄 송수신기 (MXNET)
