NCD MirCR2x_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 2 채널 단방향

접점 두 개를 LAN으로⁣ 나란히 전달

NCD MirCR2x_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 채널 : 2채널 단방향⁣ 릴레이 : SPDT 5 A 또는 10 A⁣ 릴레이 절대 최대 : 최대 240 VAC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR2x_MCNET_KIT는 송신기의 접점 폐쇄 입력 2개로 같은 LAN 수신기의 SPDT 릴레이 2개를 각각 구동하는 2채널 단방향 접점 폐쇄 릴레이 컨트롤러(이더넷 원격 릴레이)입니다. 릴레이는 5 A 또는 10 A SPDT 중에서 주문할 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.

두 지점의 스위치 신호를 송신기·수신기 한 쌍으로 처리합니다. 이더넷 연결과 12 VDC 전원은 송신기와 수신기에 각각 준비합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MIRCR25 MCNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

채널 대응

입력 두 개와⁣ 릴레이 두 개의 관계

송신기의 입력 1과 입력 2가 수신기의 릴레이 1과 2를 각각 구동하는 단방향 구조입니다. 스위치 두 곳으로 서로 다른 설비 두 곳을 따로 개폐할 때 알맞습니다.

상태는 릴레이 LED와 통신 LED, 사용 중·준비 LED로 확인합니다. 사용 중 LED가 켜지면 원격 장치와 정상 연결된 상태입니다.

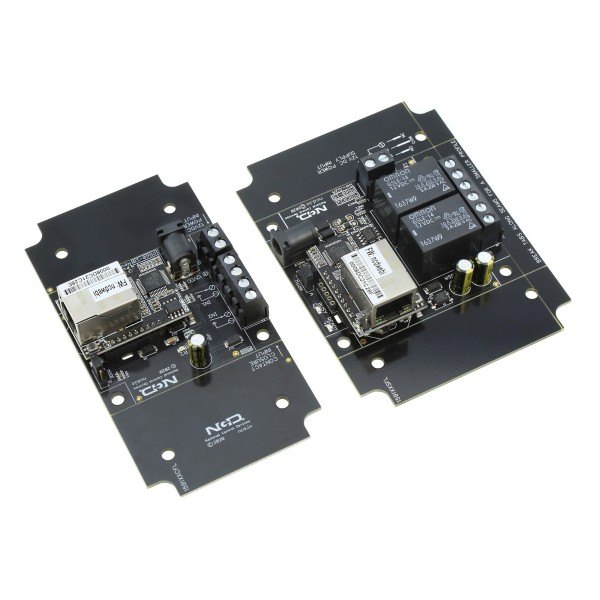

이더넷 포트가 있는 2채널 릴레이 컨트롤러 기판 한 쌍

보드 옵션

커넥터와⁣ 인클로저 선택

MirCR2x_MCNET_KIT는 표준 커넥터, 플러그인 커넥터 추가, 스틸 인클로저와 플러그인 커넥터 추가 중에서 보드 옵션을 고릅니다. 나사 단자는 최대 12 AWG 전선을 받습니다.

부하 전원은 따로 공급해야 합니다. 릴레이는 전압을 내보내지 않는 접점 출력입니다.

사양

2채널 SPDT형⁣ 사양 정리

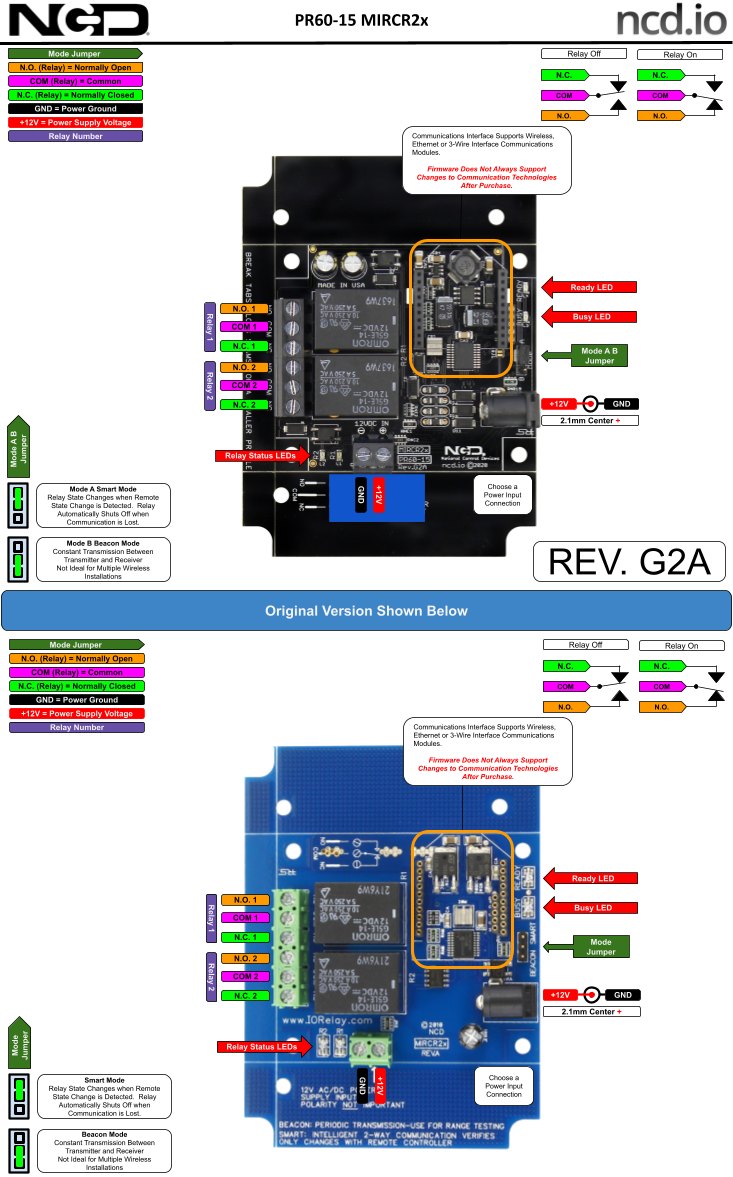

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

활용 분야

두 지점을 한 쌍으로

• 원격 조명 제어 — 사무동 스위치 두 개로 야외 조명동의 조명 릴레이 두 개를 켭니다.
• 원격 게이트 작동 — 경비실 입력으로 게이트 쪽 릴레이를 구동합니다.

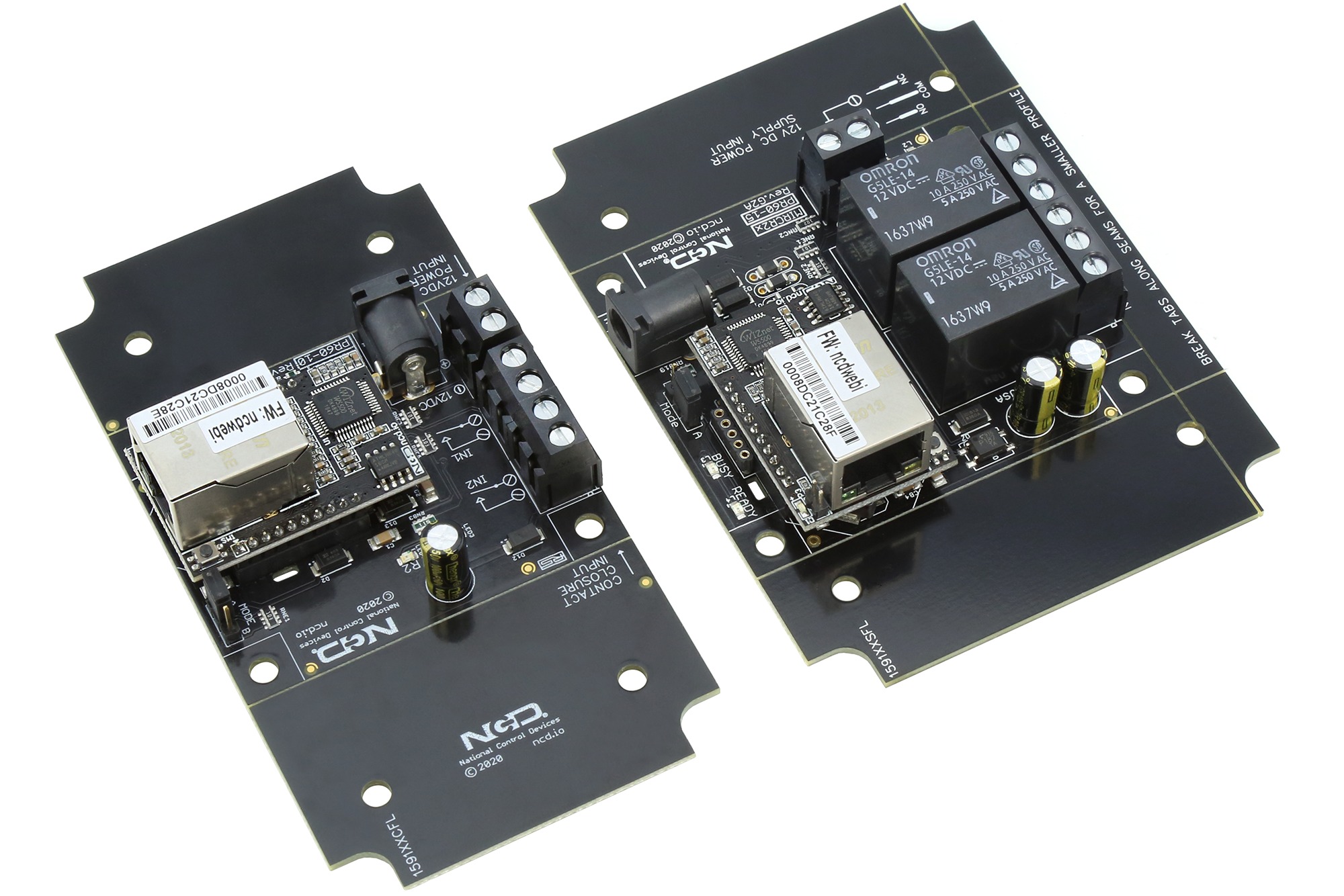

제품 상세 이미지

같은 계열

MirCR2x_MCNET_KIT와⁣ 같은 계열 모델

• MirCR1x_MCNET_KIT — 릴레이는 같고 1채널 구성
• MirCR1x0_MCNET_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR1x_MCNET_KIT — 1채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR2x0_MCNET_KIT — 2채널은 같고 릴레이만 20 A SPDT·30 A SPST 고전력형
• MirCSSR2x_MCNET_KIT — 2채널은 같고 릴레이만 솔리드스테이트(SSR 타입 A~H 선택)
• MirCR4x_MCNET_KIT — 릴레이는 같고 4채널 구성
• MirCR4x0_MCNET_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR4x_MCNET_KIT — 4채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR8x_MCNET_KIT — 릴레이는 같고 8채널 구성
• MirCR8x0_MCNET_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR8x_MCNET_KIT — 8채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
