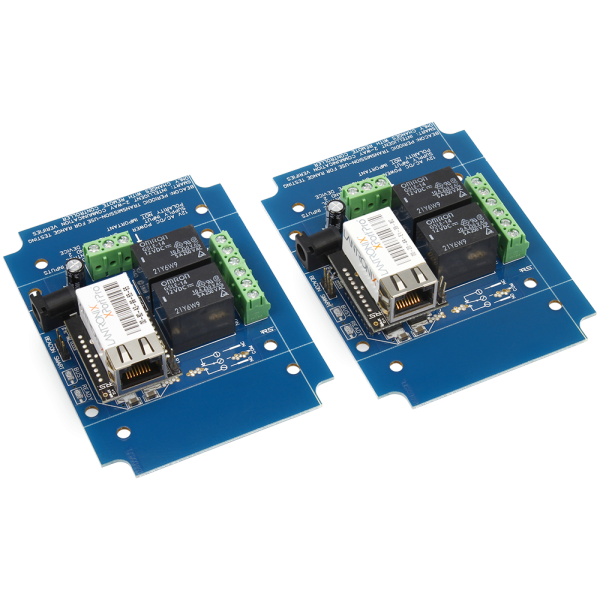

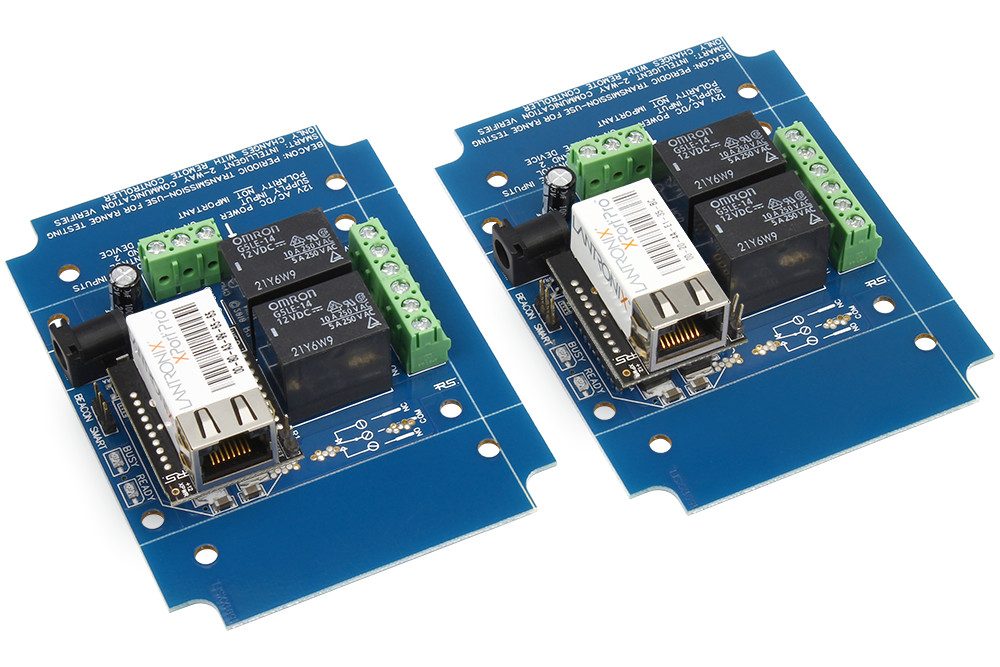

NCD MirXR2x_MXNET_KIT 이더넷 네트워크 접점 폐쇄 송신기 수신기 2- 채널 SPDT 릴레이 2-Way

두 채널을 주고받는⁣ 이더넷 릴레이 한 쌍

NCD MirXR2x_MXNET_KIT 이더넷 접점 폐쇄 송수신기⁣ 구성 : 2대가 한 쌍으로 출하⁣ 채널 : 2채널⁣ 전원 : 각 컨트롤러에 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirXR2x_MXNET_KIT는 입력 2개와 5 A 또는 10 A SPDT 릴레이 2개를 갖춘 컨트롤러 2대가 같은 LAN에서 서로의 릴레이를 제어하는 2채널 양방향 접점 폐쇄 송수신기(Contact Closure Transmitter Receiver, 이더넷 릴레이 컨트롤러)입니다. 두 컨트롤러는 한 쌍으로 판매합니다. (주)테솔이 국내에 공식 공급합니다.

양쪽 현장에서 신호를 둘씩 주고받아야 할 때 한 쌍으로 처리할 수 있습니다. 컨트롤러가 UDP 패킷을 주기적으로 보내므로 DHCP로 받은 IP 주소를 네트워크에서 찾을 수 있습니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MXNET 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MirXR25 MXNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

IP 설정

MirXR2x_MXNET_KIT⁣ DHCP와 고정 IP 구성

컨트롤러는 DHCP 또는 고정 IP(IPv4) 중에서 선택해 같은 LAN에 연결합니다. DHCP로 받은 주소는 컨트롤러가 포트 13,000으로 주기적으로 보내는 UDP 패킷을 네트워크 스캐너로 확인해 찾을 수 있습니다.

• 인터넷을 거치지 않고 같은 LAN 안에서만 통신합니다.
• 고정 IP를 사용하는 현장에서는 두 컨트롤러 주소를 같은 서브넷으로 맞추세요.
• 두 컨트롤러는 짝을 맺은 상태로 출하됩니다.

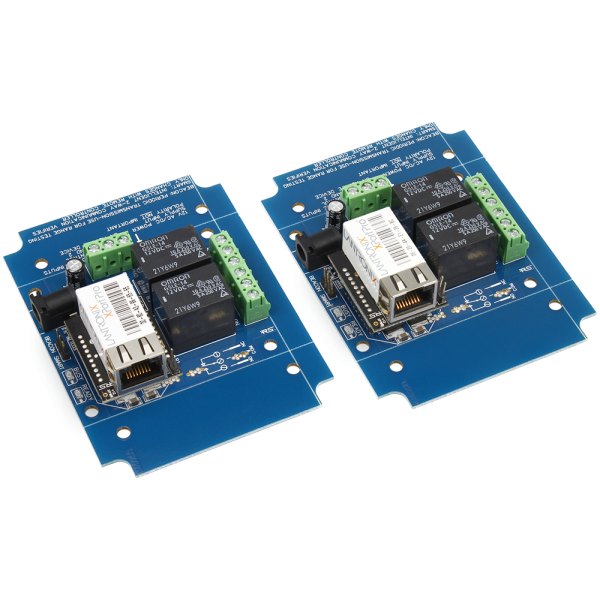

이더넷 포트와 2채널 릴레이가 보이는 파란색 기판

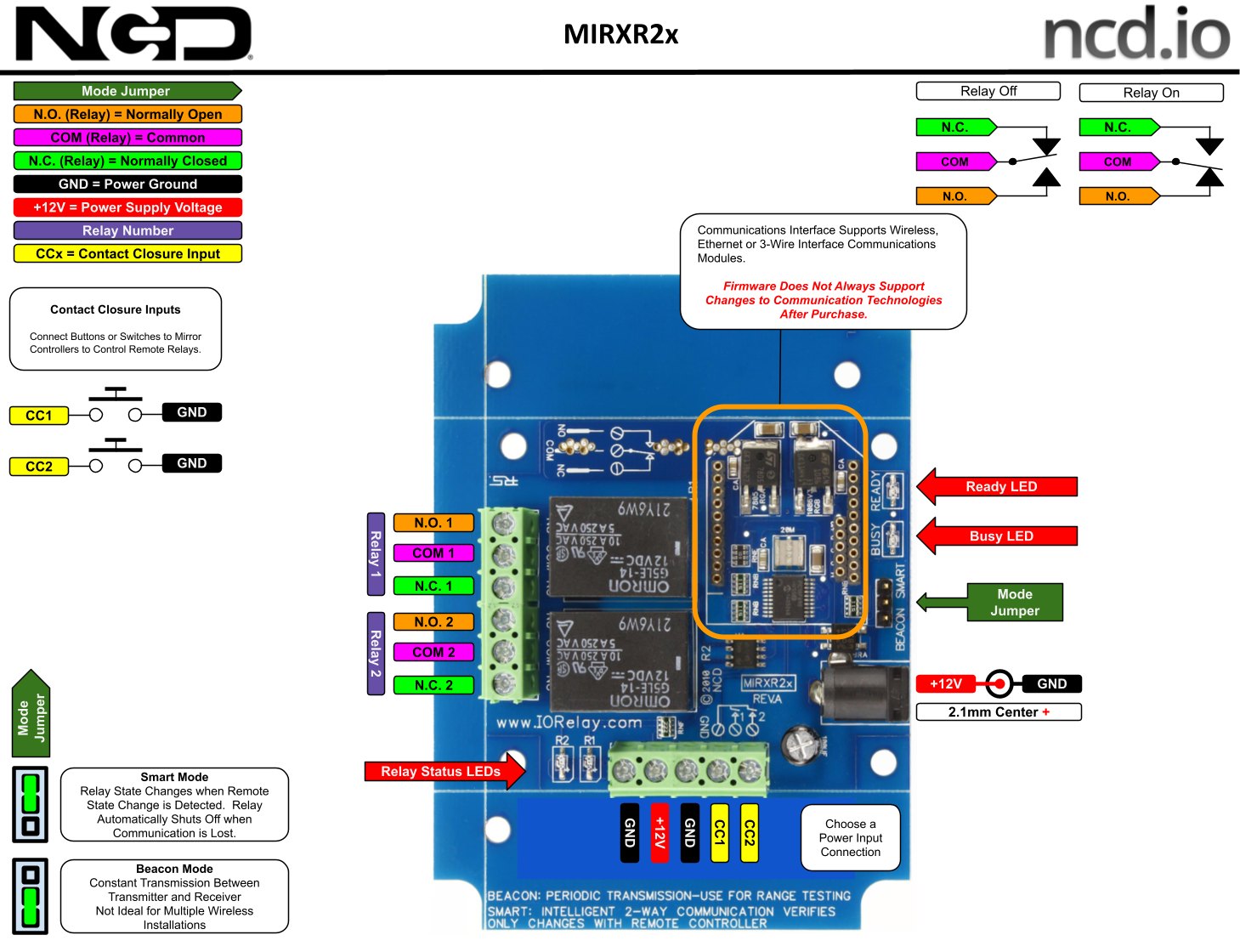

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

릴레이와 배선

2채널 SPDT 릴레이의⁣ 정격과 단자

릴레이는 5 A 또는 10 A SPDT이며 나사 단자에 최대 12 AWG 전선을 체결합니다. 절대 최대 정격은 240 VAC에서 5 A 릴레이 5 A, 10 A 릴레이 10 A입니다.

사양

2채널 SPDT형⁣ MirXR2x_MXNET_KIT 사양

활용 분야

양쪽 현장에서⁣ 신호 두 개씩 교환

• 원격 조명 제어 — 사무동과 창고동의 조명을 서로의 스위치로 켜고 끕니다.
• 온도 오버라이드 — 한쪽 설비의 접점으로 반대쪽 설비의 운전 조건을 바꿉니다.

제품 상세 이미지

같은 계열

MirXR2x_MXNET_KIT와⁣ 같은 계열 모델

• MirXR1x_MXNET_KIT — 릴레이 방식은 같고 1채널 구성
• MirXR1x0_MXNET_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR2x0_MXNET_KIT — 2채널은 같고 릴레이만 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR4x_MXNET_KIT — 릴레이 방식은 같고 4채널 구성
• MirXR4x0_MXNET_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR8x_MXNET_KIT — 릴레이 방식은 같고 8채널 구성
• MirXR8x0_MXNET_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXSSR8x_MXNET_KIT — 8채널, 솔리드스테이트 릴레이(타입 A~H 선택)
