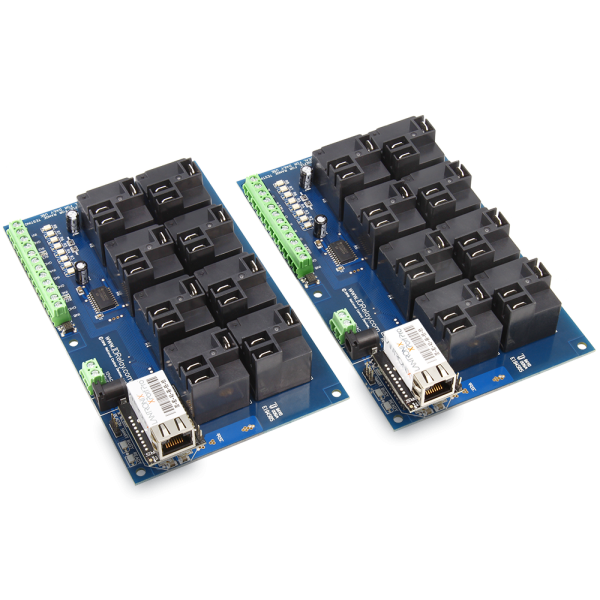

NCD MirXR8x0_MXNET_KIT 이더넷 네트워크 접점 폐쇄 송신기 수신기 8 채널 고전력 릴레이 2-Way

고전력 8채널을⁣ LAN 한 쌍으로 연결

NCD MirXR8x0_MXNET_KIT 이더넷 접점 폐쇄 송수신기⁣ 구성 : 컨트롤러 2대 한 쌍으로 판매⁣ 채널 : 8채널⁣ IP 식별 : 포트 13,000으로 UDP 패킷 주기 전송

견적 받기

NCD 한국 독점 공급 파트너

NCD MirXR8x0_MXNET_KIT는 8채널 고전력 릴레이를 갖춘 컨트롤러 2대가 한 쌍으로 같은 LAN에 연결되어 서로의 입력으로 상대의 릴레이를 제어하는 양방향 접점 폐쇄 송수신기(Contact Closure Transmitter Receiver, 이더넷 릴레이 컨트롤러)입니다. 릴레이는 20 A SPDT 또는 30 A SPST입니다. (주)테솔이 국내에 공식 공급합니다.

이 계열에서 채널이 가장 많은 고전력형입니다. 인터넷이 아니라 같은 LAN 안에서만 동작하므로 사내망으로 묶인 두 건물 사이의 설비에 맞습니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MXNET 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

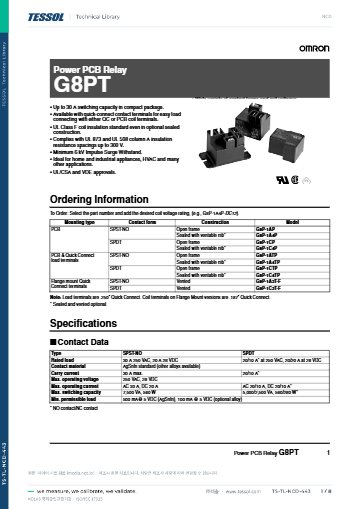

• 30Amp SPST 고전력 릴레이 데이터시트 (PDF)
• MirXR820 MXNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

네트워크 조건

MirXR8x0_MXNET_KIT⁣ LAN 전용 동작의 의미

두 컨트롤러는 인터넷을 거치지 않고 같은 LAN 안에서만 통신합니다. 거점이 다른 건물이라면 사내 전용망으로 같은 LAN 세그먼트에 묶은 뒤 사용하세요.

인터넷 연결이 필요한 구성은 별도로 문의해 주세요.

고전력 릴레이 8개가 장착된 파란색 기판

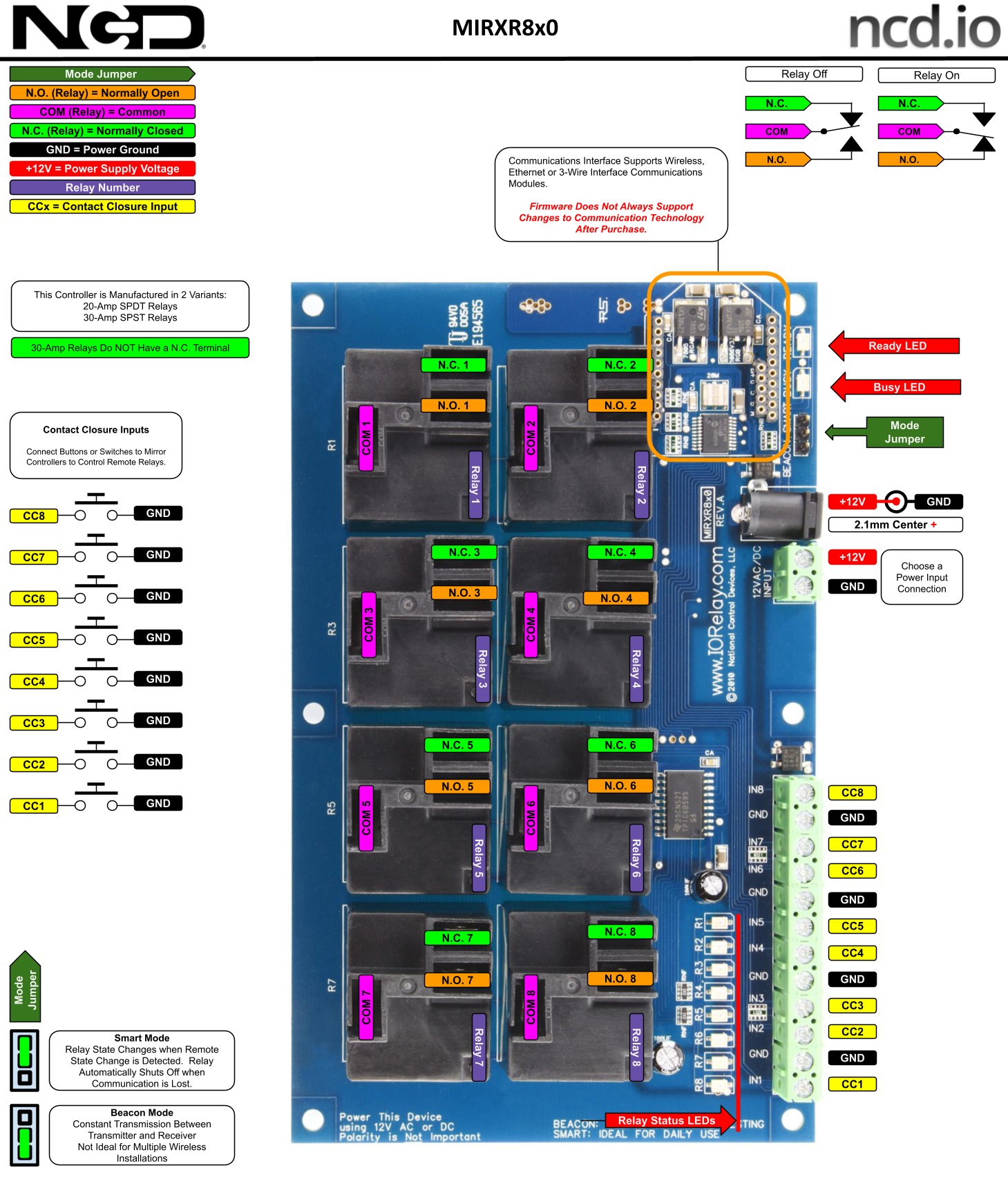

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

릴레이 정격

20 A SPDT와 30 A SPST의⁣ 선택 기준

20 A SPDT 릴레이는 C–NC 사이에서 10 A를 넘지 않게 사용하세요.

240 VAC 기준으로 20 A SPDT는 20 A, 30 A SPST는 30 A까지 개폐합니다.

사양

8채널 고전력형⁣ MirXR8x0_MXNET_KIT 사양

활용 분야

사내망으로 묶인⁣ 두 건물의 설비

• 원격 펌프 제어 — 탱크 쪽 수위 접점으로 펌프실의 릴레이를 구동합니다.
• 대규모 산업 현장 — 기존 LAN으로 접점 신호를 전달합니다.

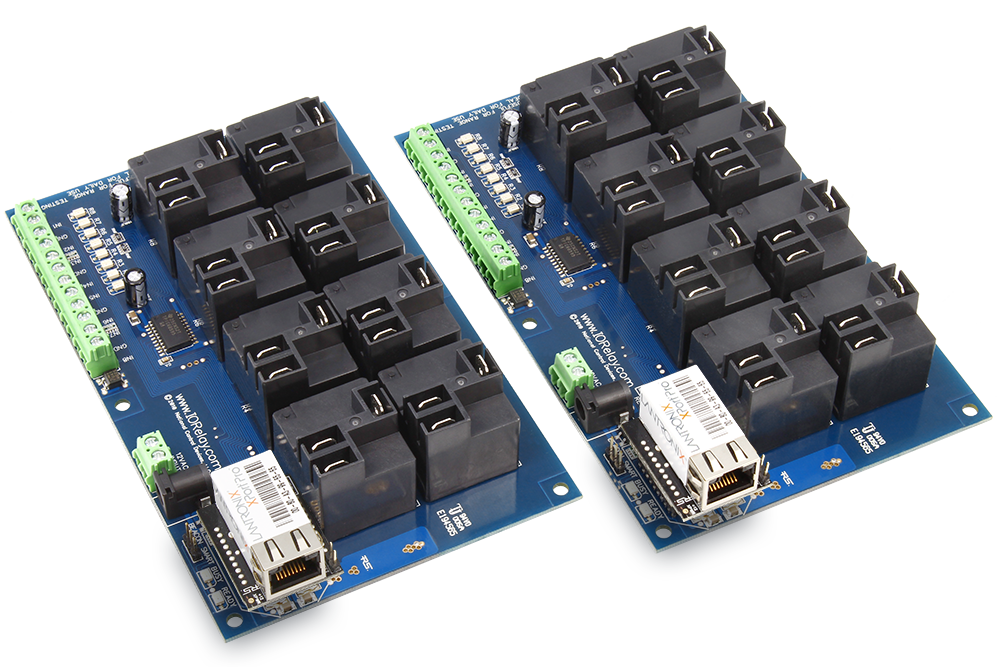

제품 상세 이미지

같은 계열

MirXR8x0_MXNET_KIT와⁣ 같은 계열 모델

• MirXR1x_MXNET_KIT — 1채널, 5 A·10 A SPDT 릴레이
• MirXR1x0_MXNET_KIT — 릴레이 방식은 같고 1채널 구성
• MirXR2x_MXNET_KIT — 2채널, 5 A·10 A SPDT 릴레이
• MirXR2x0_MXNET_KIT — 릴레이 방식은 같고 2채널 구성
• MirXR4x_MXNET_KIT — 4채널, 5 A·10 A SPDT 릴레이
• MirXR4x0_MXNET_KIT — 릴레이 방식은 같고 4채널 구성
• MirXR8x_MXNET_KIT — 8채널은 같고 릴레이만 5 A·10 A SPDT 릴레이
• MirXSSR8x_MXNET_KIT — 8채널은 같고 릴레이만 솔리드스테이트 릴레이(타입 A~H 선택)
