NCD MirXR8x_MXNET_KIT 이더넷 네트워크 접점 폐쇄 송신기 수신기 8 채널 SPDT 릴레이 양방향

8채널 신호를 LAN으로⁣ 양방향 전달

NCD MirXR8x_MXNET_KIT 이더넷 접점 폐쇄 송수신기⁣ 구성 : 2대가 한 쌍으로 출하⁣ 채널 : 8채널⁣ 전원 : 각 컨트롤러에 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirXR8x_MXNET_KIT는 입력 8개와 5 A 또는 10 A SPDT 릴레이 8개를 갖춘 범용 릴레이 컨트롤러 2대가 이더넷 LAN에서 서로의 릴레이를 제어하는 8채널 양방향 접점 폐쇄 송수신기(Contact Closure Transmitter Receiver, 이더넷 릴레이 컨트롤러)입니다. 한 쌍으로 판매합니다. (주)테솔이 국내에 공식 공급합니다.

채널이 가장 많은 SPDT형이라 신호가 많은 구간을 한 쌍으로 처리할 수 있습니다. 보드 옵션으로 플러그인 커넥터나 스틸 인클로저를 더할 수 있습니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MXNET 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MirXR85 MXNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

보드 옵션

MirXR8x_MXNET_KIT⁣ 커넥터와 인클로저 선택

보드 옵션은 표준 커넥터, 플러그인 커넥터 추가, 스틸 인클로저와 플러그인 커넥터 추가 중에서 고릅니다. 나사 단자에는 최대 12 AWG 전선을 체결합니다.

전원은 컨트롤러마다 12 VDC입니다.

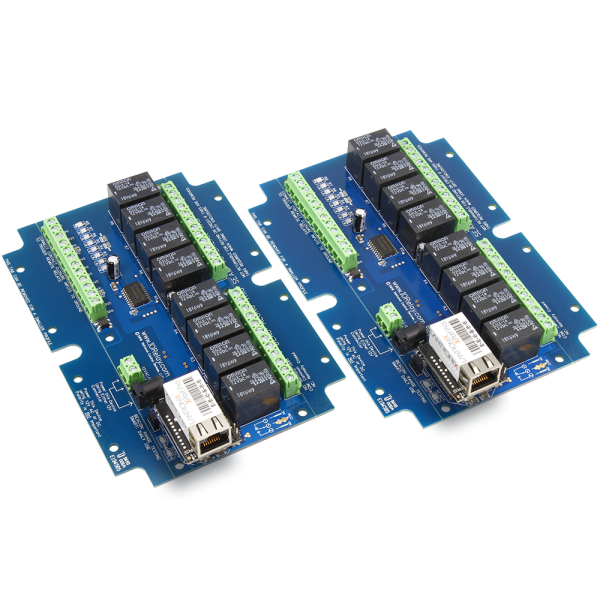

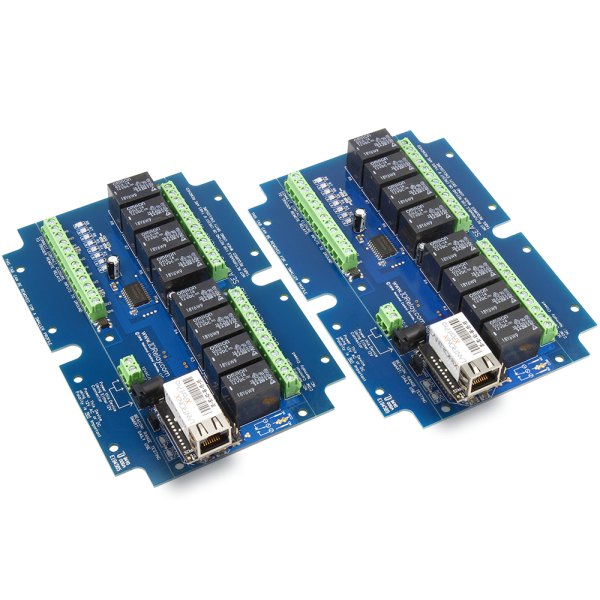

8개 릴레이와 이더넷 포트가 보이는 파란색 기판

신호 교환

대칭 구조의⁣ 입력과 릴레이 8쌍

두 컨트롤러가 입력과 릴레이를 모두 갖추므로 컨트롤러 A의 입력은 B의 릴레이를, B의 입력은 A의 릴레이를 제어합니다. 릴레이 상태 LED와 사용 중·준비 LED로 통신 상태를 확인할 수 있습니다.

사양

8채널 SPDT형⁣ MirXR8x_MXNET_KIT 사양

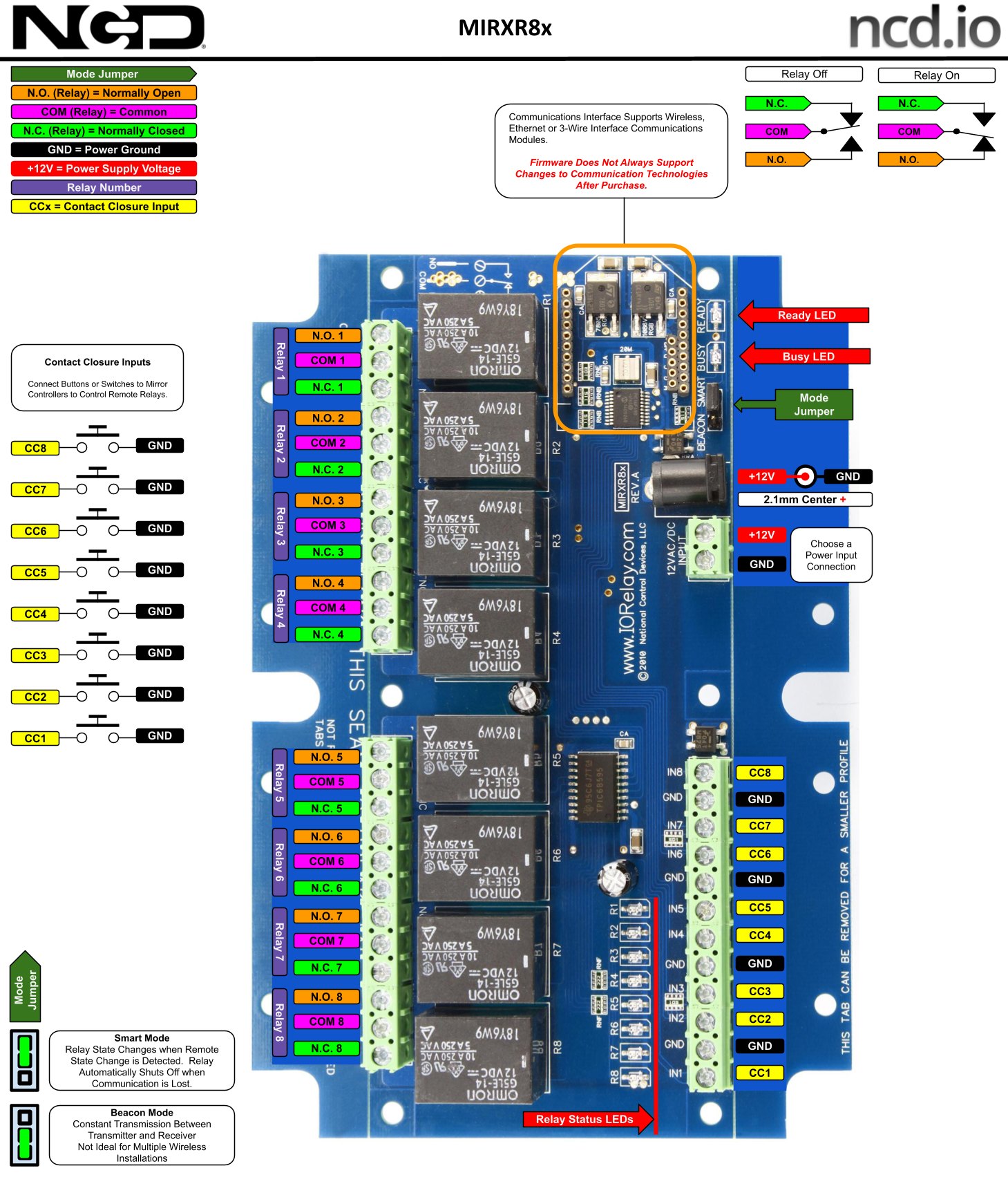

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

활용 분야

신호가 많은 구간의⁣ 배선 대체

• 대규모 산업 현장 — 드릴 작업 없이 기존 LAN으로 접점 신호를 전달합니다.
• 온도 오버라이드 — 한쪽 설비의 접점으로 반대쪽 설비의 운전 조건을 바꿉니다.

제품 상세 이미지

같은 계열

MirXR8x_MXNET_KIT와⁣ 같은 계열 모델

• MirXR1x_MXNET_KIT — 릴레이 방식은 같고 1채널 구성
• MirXR1x0_MXNET_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR2x_MXNET_KIT — 릴레이 방식은 같고 2채널 구성
• MirXR2x0_MXNET_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR4x_MXNET_KIT — 릴레이 방식은 같고 4채널 구성
• MirXR4x0_MXNET_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR8x0_MXNET_KIT — 8채널은 같고 릴레이만 20 A SPDT·30 A SPST 고전력 릴레이
• MirXSSR8x_MXNET_KIT — 8채널은 같고 릴레이만 솔리드스테이트 릴레이(타입 A~H 선택)
