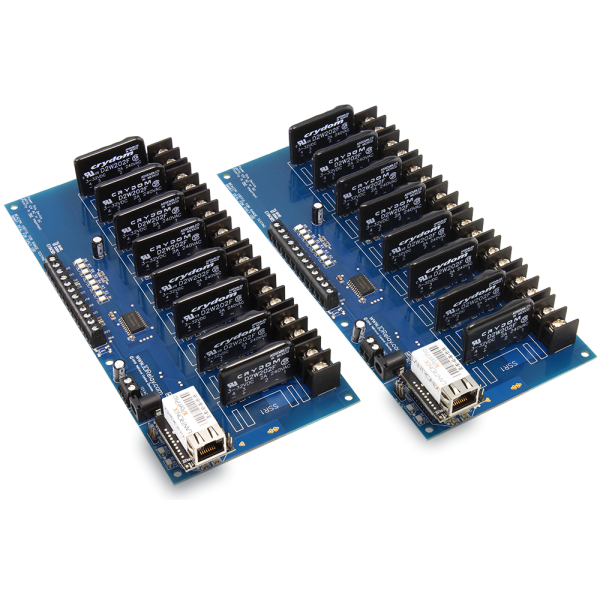

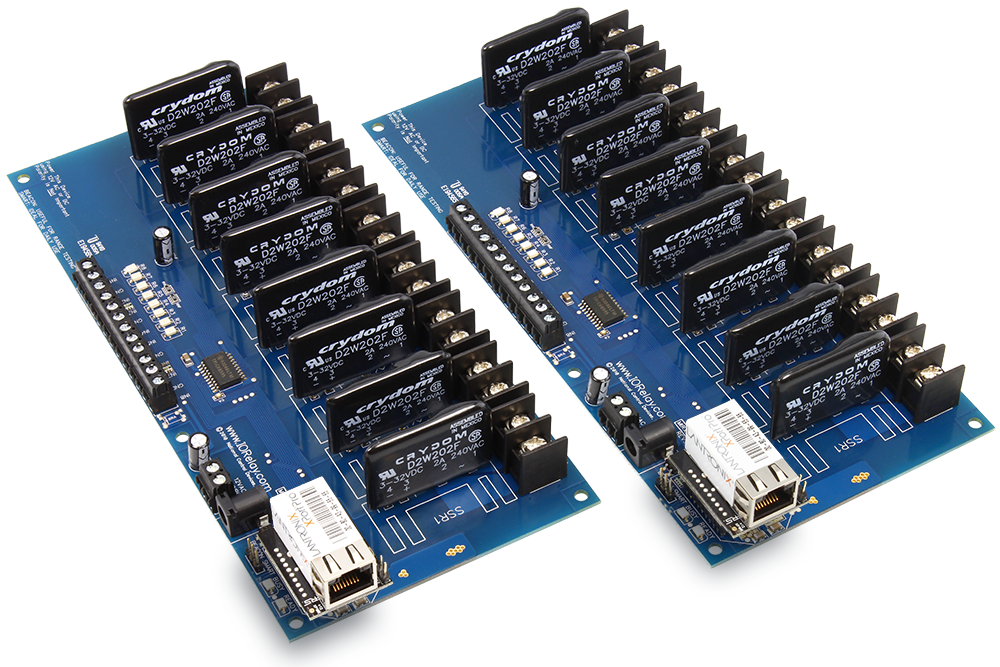

NCD MirXSSR8x_MXNET_KIT 이더넷 네트워크 접점 폐쇄 송신기 수신기 8 채널 솔리드 스테이트 양방향

두 현장의 스위치와 릴레이를
LAN으로 잇는 양방향 송수신기

NCD MirX 이더넷 접점 폐쇄 송수신기

견적 받기

NCD 국내 정식 공급 파트너

NCD MirX 이더넷(MXNET)은 컨트롤러 2대를 같은 LAN에 연결하는 양방향 접점 폐쇄 송수신기(Contact Closure Transceiver, 이더넷 릴레이 컨트롤러)입니다. 컨트롤러 A의 입력이 B의 릴레이를, B의 입력이 A의 릴레이를 제어하며, 1·2·4·8채널 구성으로 전선 공사가 어려운 구간에 스위치 신호를 전달합니다.

릴레이는 5 A 또는 10 A SPDT, 고전력 20 A SPDT 또는 30 A SPST 중에서 고릅니다. 통신이 끊기면 30초 이내에 릴레이가 꺼지므로 원격 부하가 켜진 채 방치되지 않으며, 이 송수신기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MXNET 빠른 시작 가이드
• 솔리드 스테이트 릴레이 유형

데이터시트와 도면

• MIRXSSR8X MXNET 기계 도면 (GIF)

튜토리얼과 동영상

• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

특징

서로의 입력으로 상대 릴레이를
제어하는 이더넷 한 쌍

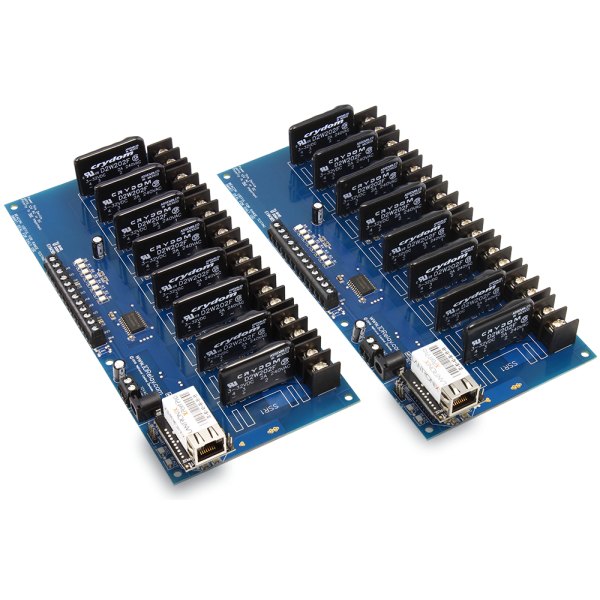

솔리드 스테이트 릴레이 8개가 배열된 파란색 기판

네트워크 구성

LAN 전용 동작과
IP 주소 설정

MirX 이더넷은 인터넷을 거치지 않고 같은 LAN 안에서만 통신합니다. 두 컨트롤러는 DHCP 또는 고정 IP 주소(IPv4) 가운데 선택해 연결하며, 거점이 다른 건물이라면 사내 전용망으로 같은 LAN 세그먼트에 묶은 뒤 사용합니다. 인터넷을 거쳐 연결해야 하는 경우는 구성 단계에서 따로 검토합니다.

• IP 식별: 컨트롤러가 포트 13,000으로 UDP 패킷을 주기적으로 전송하므로 네트워크 스캐너로 할당된 IP를 확인할 수 있습니다.
• 통신 모듈 전류: 이더넷 모듈은 최소 58 mA, 표준 82 mA, 최대 100 mA를 소비하므로 12 VDC 어댑터 용량을 여유 있게 잡습니다.
• 설정: 두 컨트롤러는 한 쌍으로 짝을 맺은 상태로 출하되며, 쌍으로만 판매합니다.

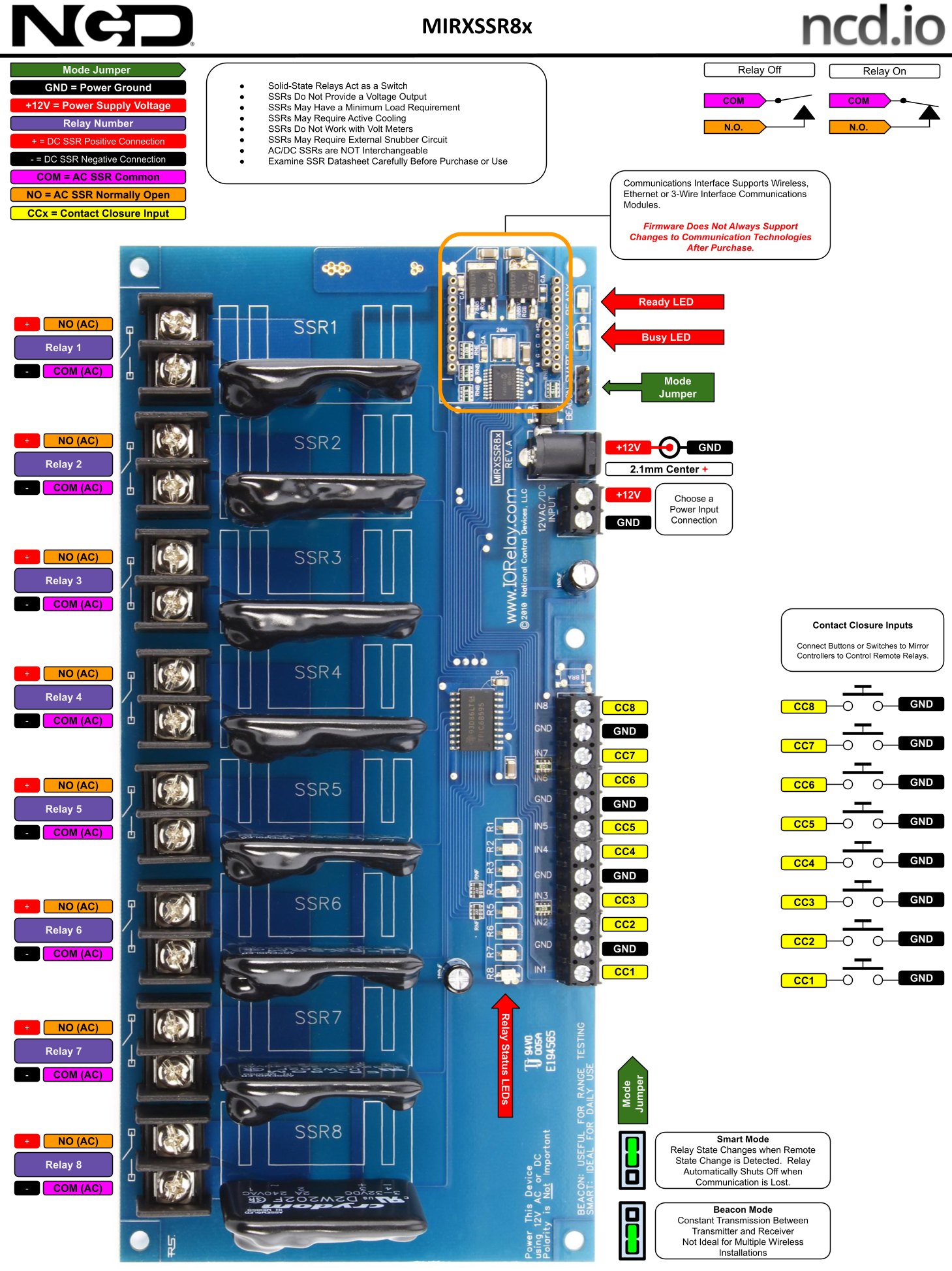

무선 솔리드 스테이트 릴레이 컨트롤러의 단자 설명도

접점 배선

입력·출력 배선과
부하 선택 기준

입력은 접점 폐쇄 전용이므로 스위치, 버튼, 센서의 무전압 접점만 연결하고 입력 단자에는 전압을 가하지 마세요. 릴레이도 전압을 출력하지 않는 접점 폐쇄 방식이어서 외부 전원을 직접 개폐합니다. 모터, 조명, 펌프, 솔레노이드, 변압기 같은 유도성 부하에는 유도 억제 커패시터를 함께 사용하세요.

컨트롤러 전원은 12 VDC이며 작동 범위는 10–15 VDC입니다. 대기 전류는 최대 200 mA에 활성 릴레이 1개당 최대 60 mA가 더해지므로, 채널 수가 많은 모델일수록 어댑터 용량을 크게 잡으세요.

사양

MXNET 이더넷 한 쌍
상세 사양

활용 분야

배선 공사가
어려운 원격 스위칭

• 원격 게이트 작동 — 경비실 스위치로 떨어진 게이트의 개폐 릴레이를 구동합니다.
• 원격 조명 제어 — 사무동과 창고동의 조명을 서로의 스위치로 켜고 끕니다.
• 원격 펌프 제어 — 탱크 쪽 수위 접점으로 펌프실 릴레이를 구동하고 상태를 되돌려 받습니다.
• 온도 오버라이드 — 한쪽 설비의 접점으로 반대쪽 설비의 운전 조건을 바꿉니다.
• 대규모 산업 현장 — 도랑 공사나 드릴 작업 없이 기존 LAN으로 접점 신호를 전달합니다.

선택 가이드

통신 방식과 방향별
MirX 선택 기준

구성·옵션

MXNET 채널 수와
릴레이별 모델명

제품 상세 이미지
