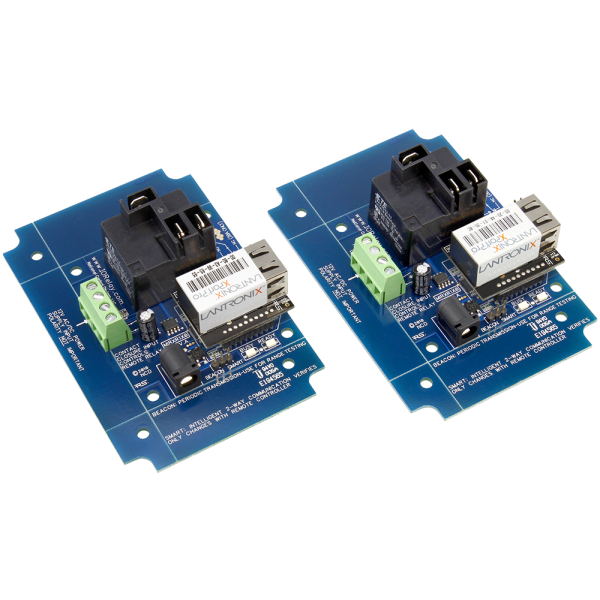

NCD MirXR1x0_MXNET_KIT 이더넷 네트워크 접점 폐쇄 송신기 수신기 1- 채널 고전력 릴레이 2-Way

고전력 부하 하나를⁣ LAN으로 양방향 제어

NCD MirXR1x0_MXNET_KIT 이더넷 접점 폐쇄 송수신기⁣ 구성 : 한 쌍(컨트롤러 2대) 단위 판매⁣ 채널 : 1채널⁣ 전원 : 12 VDC, 컨트롤러별

견적 받기

NCD 한국 독점 공급 파트너

NCD MirXR1x0_MXNET_KIT는 20 A SPDT 또는 30 A SPST 고전력 릴레이를 갖추고 컨트롤러 2대가 서로의 입력으로 상대의 릴레이를 제어하는 1채널 양방향 접점 폐쇄 송수신기(Contact Closure Transmitter Receiver, 이더넷 릴레이 컨트롤러)입니다. 릴레이는 주문 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.

큰 전류의 부하 하나를 두 지점에서 원격으로 개폐할 때 맞는 1채널 고전력형입니다. 고전력 릴레이는 0.250인치 퀵 커넥트 단자를 사용하며, 10~12 AWG용 퀵 커넥터는 별매입니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MXNET 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 30Amp SPST 고전력 릴레이 데이터시트 (PDF)
• MirXR120 MXNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

정격 유의점

고전력 릴레이 두 종류와⁣ C–NC 한도

20 A SPDT 릴레이는 C–NC 단자 사이에서 10 A를 넘지 않게 사용하세요. C–NC는 릴레이가 꺼져 있을 때 연결되는 접점입니다.

절대 최대 정격은 20 A SPDT가 240 VAC 20 A, 30 A SPST가 240 VAC 30 A입니다. 모터·솔레노이드 같은 유도성 부하에는 유도 억제 커패시터를 함께 사용하세요.

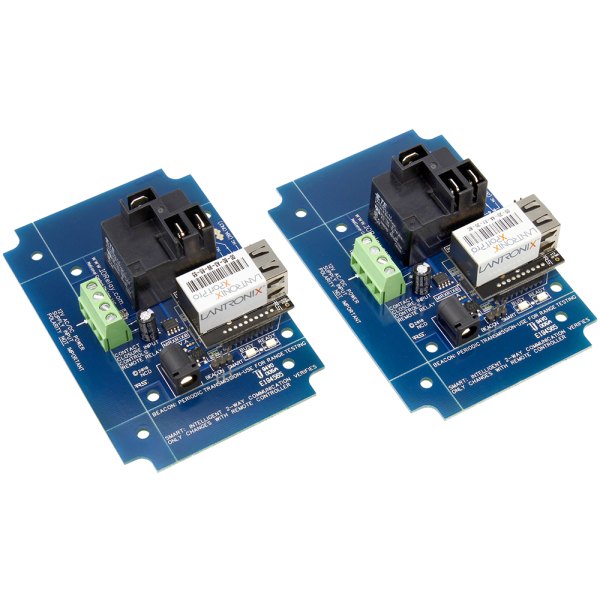

고전력 릴레이와 이더넷 포트가 보이는 파란색 기판

부하 결선

1x0 모델의⁣ 결선과 입력 조건

입력은 접점 폐쇄 전용이므로 스위치, 버튼, 센서의 무전압 접점만 연결하고 입력 단자에는 전압을 가하지 마세요. 릴레이도 전압을 출력하지 않는 접점 방식이어서 외부 전원을 직접 개폐합니다.

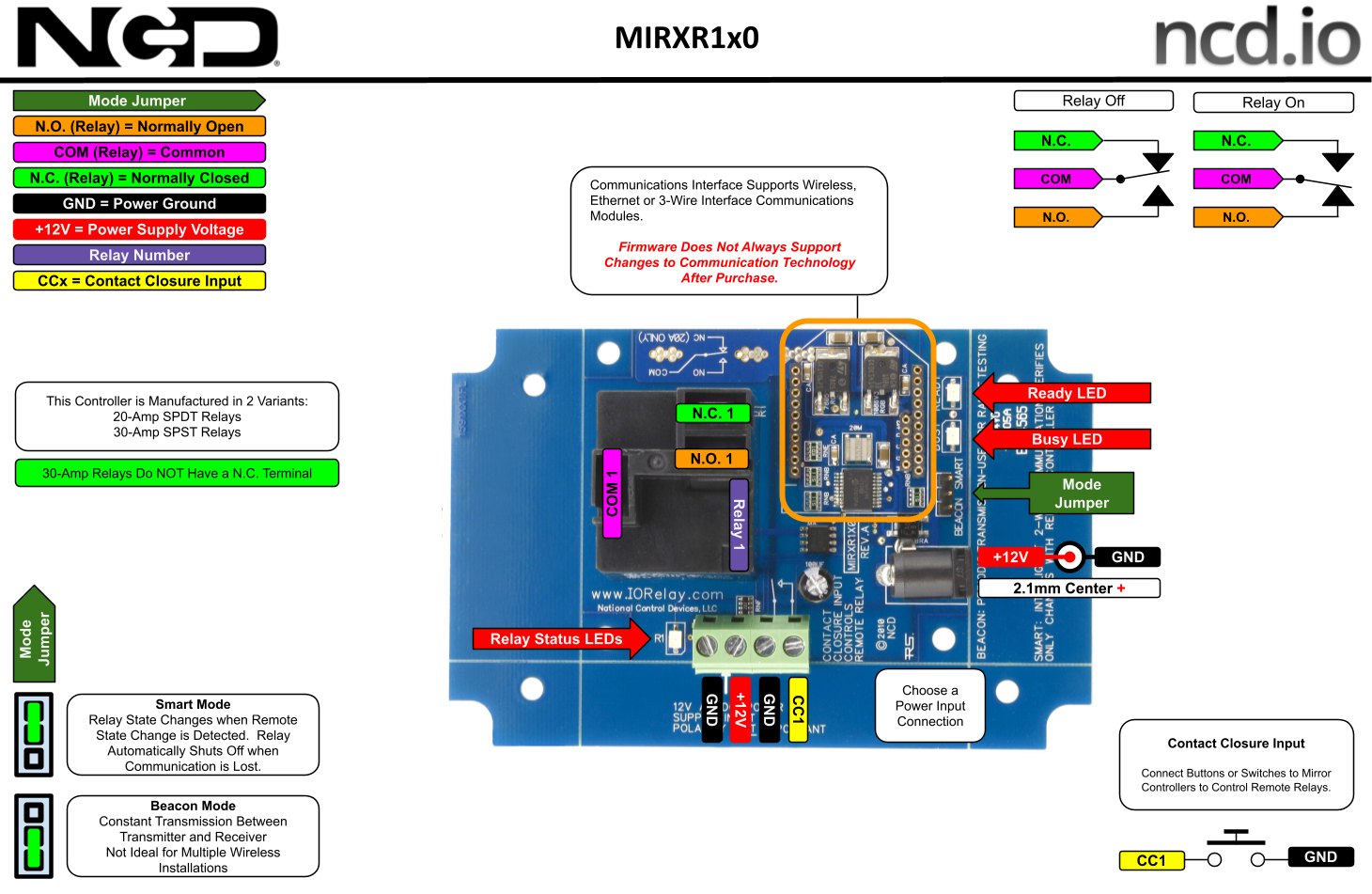

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

사양

1채널 고전력형⁣ MirXR1x0_MXNET_KIT 사양

활용 분야

큰 부하를 원격으로⁣ 켜고 끄는 현장

• 펌프와 밸브 — 탱크 쪽 접점으로 펌프실의 릴레이를 구동합니다.
• 모터 — 고전력 릴레이로 모터 부하를 개폐합니다.

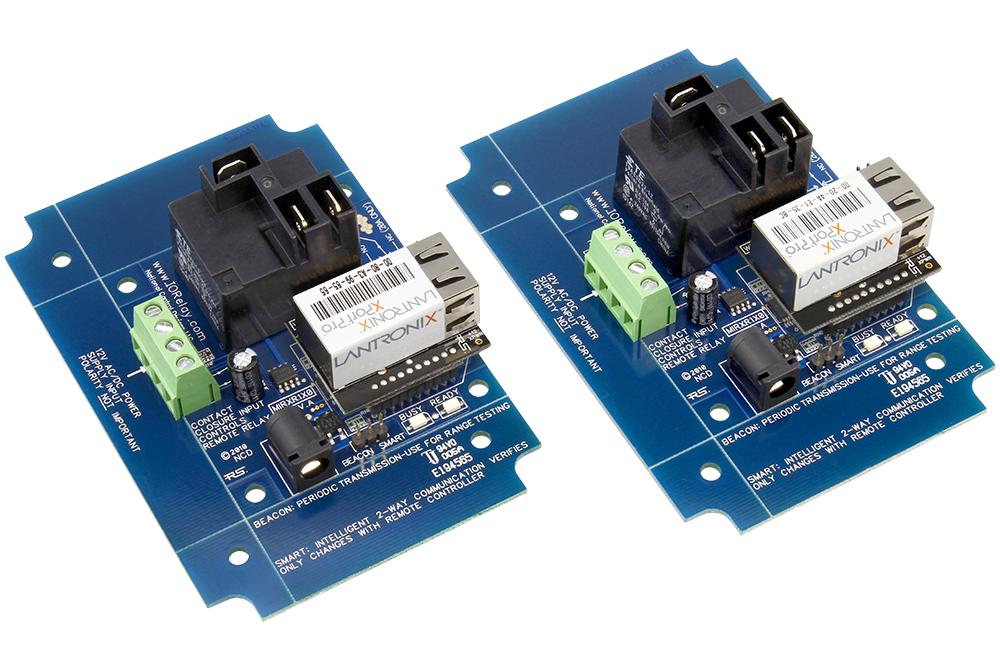

제품 상세 이미지

같은 계열

MirXR1x0_MXNET_KIT와⁣ 같은 계열 모델

• MirXR1x_MXNET_KIT — 1채널은 같고 릴레이만 5 A·10 A SPDT 릴레이
• MirXR2x_MXNET_KIT — 2채널, 5 A·10 A SPDT 릴레이
• MirXR2x0_MXNET_KIT — 릴레이 방식은 같고 2채널 구성
• MirXR4x_MXNET_KIT — 4채널, 5 A·10 A SPDT 릴레이
• MirXR4x0_MXNET_KIT — 릴레이 방식은 같고 4채널 구성
• MirXR8x_MXNET_KIT — 8채널, 5 A·10 A SPDT 릴레이
• MirXR8x0_MXNET_KIT — 릴레이 방식은 같고 8채널 구성
• MirXSSR8x_MXNET_KIT — 8채널, 솔리드스테이트 릴레이(타입 A~H 선택)
