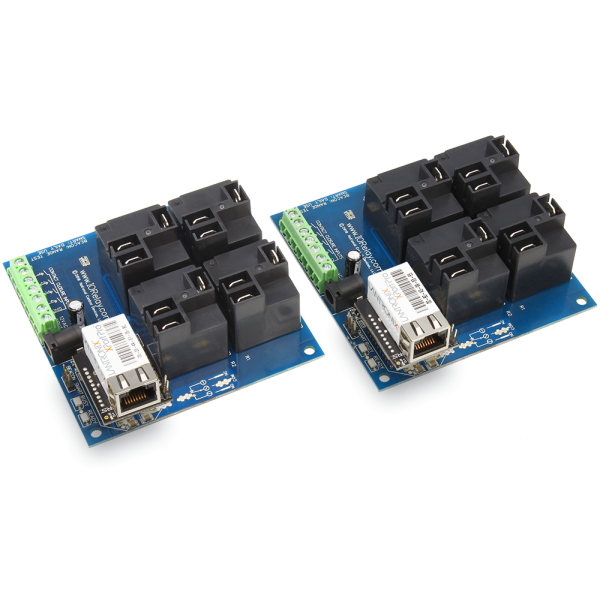

NCD MirX 이더넷(MXNET)은 컨트롤러 2대를 같은 LAN에 연결하는 양방향 접점 폐쇄 송수신기(Contact Closure Transceiver, 이더넷 릴레이 컨트롤러)입니다. 컨트롤러 A의 입력이 B의 릴레이를, B의 입력이 A의 릴레이를 제어하며, 1·2·4·8채널 구성으로 전선 공사가 어려운 구간에 스위치 신호를 전달합니다.

릴레이는 5 A 또는 10 A SPDT, 고전력 20 A SPDT 또는 30 A SPST 중에서 고릅니다. 통신이 끊기면 30초 이내에 릴레이가 꺼지므로 원격 부하가 켜진 채 방치되지 않으며, 이 송수신기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류를 모델로 선택

LAN 전용

DHCP 또는 고정 IP로 같은 네트워크 연결

12 VDC

컨트롤러마다 공급하는 구동 전원

30초 이내

통신 끊김 시 릴레이 자동 차단

특징

서로의 입력으로 상대 릴레이를
제어하는 이더넷 한 쌍

핵심 특징현장에서 달라지는 점
양방향 대칭 구조두 컨트롤러가 입력과 릴레이를 모두 갖추므로, 양쪽 현장에서 서로의 장치를 켜고 끄는 작업을 한 쌍으로 처리합니다.
스마트 모드입력이 바뀔 때만 상대에게 알리므로 평상시 네트워크 트래픽이 적어, 상시 운용하는 설비에 적합합니다.
비콘 모드초당 여러 번 통신하며 연결 상태를 점검하므로, 설치 초기에 통신 범위와 연결 안정성을 시험하는 데 알맞습니다.
통신 두절 자동 차단통신이 끊기면 30초 이내에 릴레이가 꺼지므로, 상대가 응답하지 않는 상태에서 펌프나 조명이 계속 켜지는 사고가 줄어듭니다.
IP 자동 알림컨트롤러가 UDP 패킷을 주기적으로 전송하므로 DHCP로 받은 IP 주소를 네트워크에서 쉽게 찾을 수 있습니다.
나사 단자 배선최대 12 AWG 전선을 나사 단자에 직접 체결하므로 별도 커넥터 가공 없이 현장 배선을 마칠 수 있습니다.

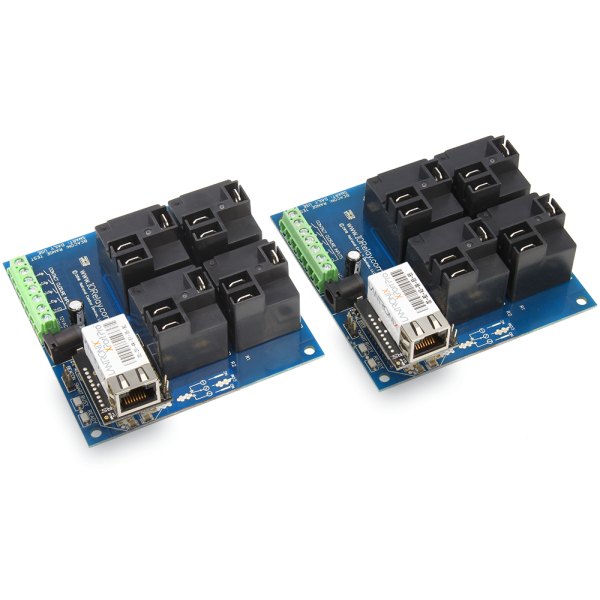

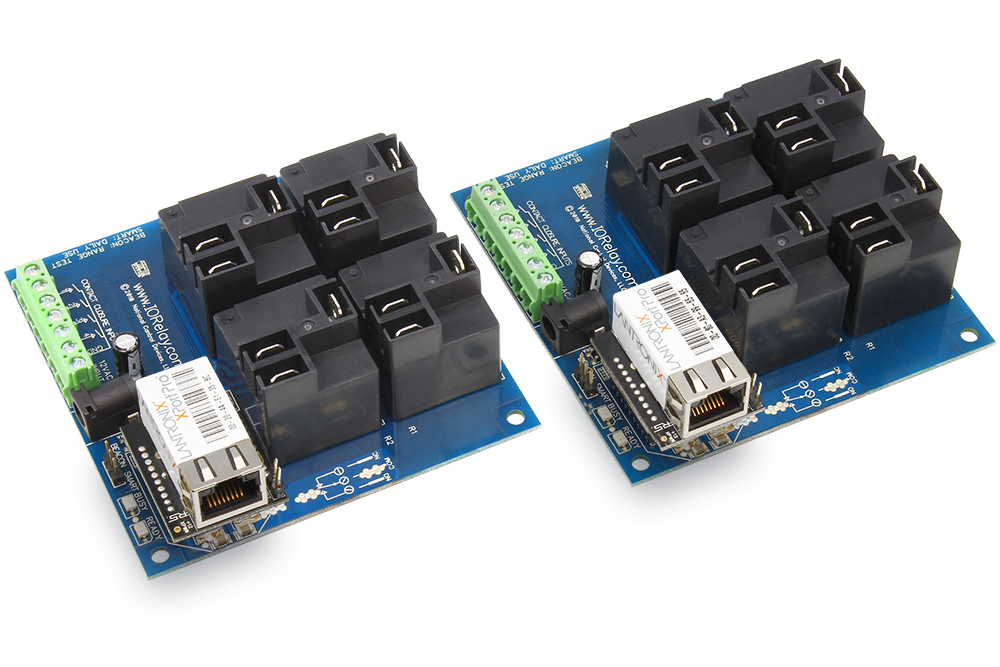

NCD MirXR4x0_MXNET_KIT - 고전력 릴레이 4개가 장착된 파란색 기판
고전력 릴레이 4개가 장착된 파란색 기판

네트워크 구성

LAN 전용 동작과
IP 주소 설정

MirX 이더넷은 인터넷을 거치지 않고 같은 LAN 안에서만 통신합니다. 두 컨트롤러는 DHCP 또는 고정 IP 주소(IPv4) 가운데 선택해 연결하며, 거점이 다른 건물이라면 사내 전용망으로 같은 LAN 세그먼트에 묶은 뒤 사용합니다. 인터넷을 거쳐 연결해야 하는 경우는 구성 단계에서 따로 검토합니다.

  • IP 식별: 컨트롤러가 포트 13,000으로 UDP 패킷을 주기적으로 전송하므로 네트워크 스캐너로 할당된 IP를 확인할 수 있습니다.
  • 통신 모듈 전류: 이더넷 모듈은 최소 58 mA, 표준 82 mA, 최대 100 mA를 소비하므로 12 VDC 어댑터 용량을 여유 있게 잡습니다.
  • 설정: 두 컨트롤러는 한 쌍으로 짝을 맺은 상태로 출하되며, 쌍으로만 판매합니다.

스위치 포트 연결

각 컨트롤러의 이더넷 포트를 스위치에 연결합니다. DHCP 서버가 있는 네트워크에서는 별도 설정 없이 IP를 할당받으며, 고정 IP를 사용하는 현장에서는 두 컨트롤러의 주소를 같은 서브넷으로 설정하세요.

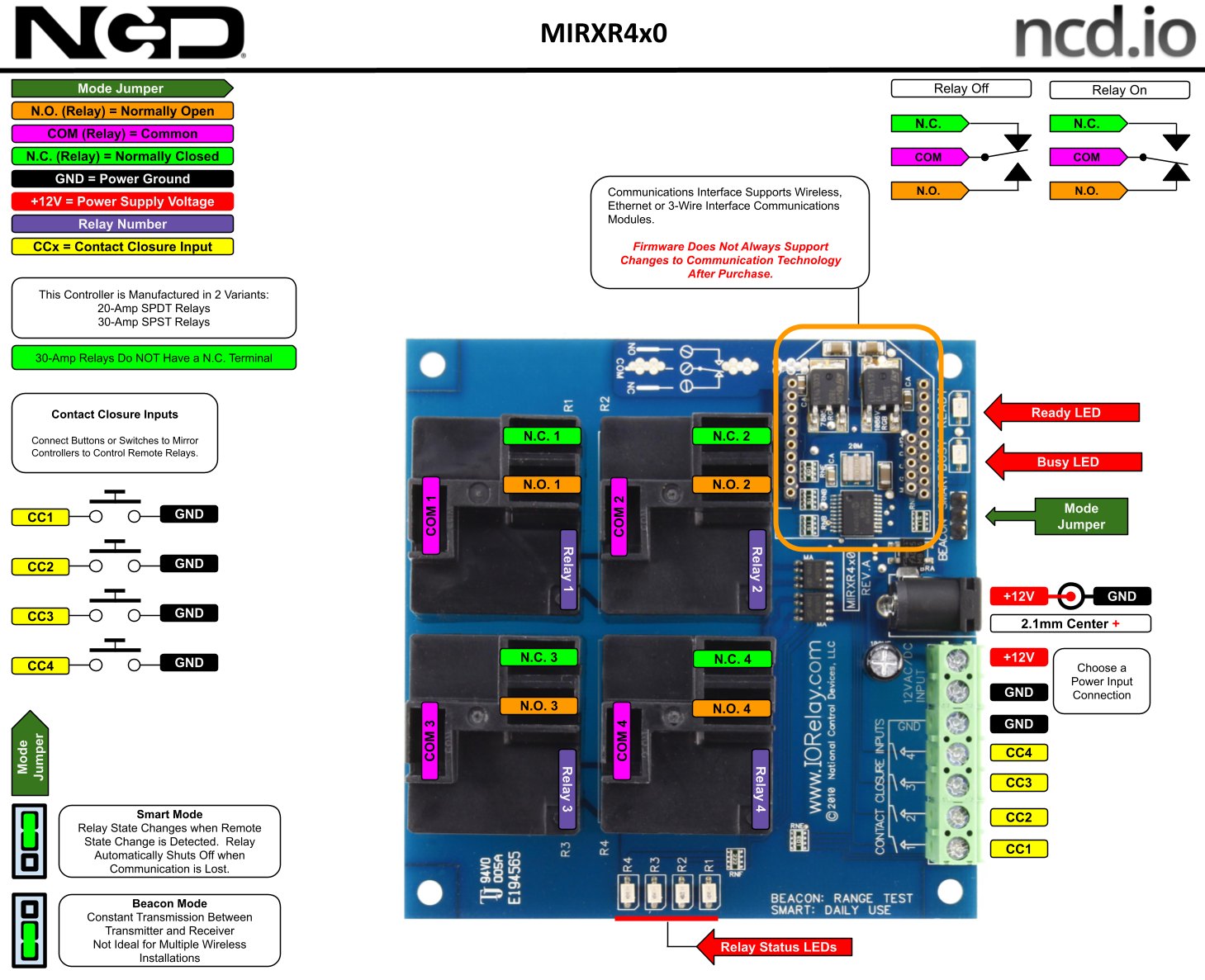

NCD MirXR4x0_MXNET_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

접점 배선

입력·출력 배선과
부하 선택 기준

입력은 접점 폐쇄 전용이므로 스위치, 버튼, 센서의 무전압 접점만 연결하고 입력 단자에는 전압을 가하지 마세요. 릴레이도 전압을 출력하지 않는 접점 폐쇄 방식이어서 외부 전원을 직접 개폐합니다. 모터, 조명, 펌프, 솔레노이드, 변압기 같은 유도성 부하에는 유도 억제 커패시터를 함께 사용하세요.

컨트롤러 전원은 12 VDC이며 작동 범위는 10–15 VDC입니다. 대기 전류는 최대 200 mA에 활성 릴레이 1개당 최대 60 mA가 더해지므로, 채널 수가 많은 모델일수록 어댑터 용량을 크게 잡으세요.

나사 단자 배선 상태

입력 접점과 릴레이 접점은 나사 단자에 12 AWG 이하의 전선으로 체결합니다. 고전력 릴레이 모델은 부하 전류에 맞는 굵기의 전선을 사용하세요.

사양

MXNET 이더넷 한 쌍
상세 사양

항목사양
구성컨트롤러 2대 한 쌍으로 판매
통신이더넷 · DHCP 또는 고정 IP · LAN 전용
채널1 · 2 · 4 · 8채널
전원컨트롤러마다 12 VDC (작동 범위 10–15 VDC)
정격 기준12 VDC 동작, 21 °C 기준
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
부하유도성 부하(모터 · 조명 · 펌프 · 솔레노이드 · 변압기)는 유도 억제 커패시터 사용
이더넷 모듈 전력 소비최소 58 mA · 표준 82 mA · 최대 100 mA
대기 전력 소비최소 35 mA · 표준 100 mA · 최대 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비활성 릴레이 1개당 최소 28 mA · 표준 35 mA · 최대 60 mA
작동 온도 범위-40 ~ 85 °C (구성 요소 이론 한계 기준)
보관 온도 범위-55 ~ 85 °C (구성 요소 이론 한계 기준)
작동 주변 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
작동 수명 (기계)10,000,000회 (구성 요소 작동 등급)
작동 수명 (전기)100,000회 (최대 부하 시 부품 정격)
배선나사 단자, 최대 12 AWG
상태 표시릴레이 · 통신 LED, 사용 중 · 준비 LED
IP 식별포트 13,000으로 UDP 패킷 주기 전송

활용 분야

배선 공사가
어려운 원격 스위칭

  • 원격 게이트 작동 — 경비실 스위치로 떨어진 게이트의 개폐 릴레이를 구동합니다.
  • 원격 조명 제어 — 사무동과 창고동의 조명을 서로의 스위치로 켜고 끕니다.
  • 원격 펌프 제어 — 탱크 쪽 수위 접점으로 펌프실 릴레이를 구동하고 상태를 되돌려 받습니다.
  • 온도 오버라이드 — 한쪽 설비의 접점으로 반대쪽 설비의 운전 조건을 바꿉니다.
  • 대규모 산업 현장 — 도랑 공사나 드릴 작업 없이 기존 LAN으로 접점 신호를 전달합니다.

선택 가이드

통신 방식과 방향별
MirX 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
양쪽 모두 입력과 릴레이가 필요할 때MirX 이더넷 (양방향)컨트롤러 2대가 서로의 입력으로 상대 릴레이를 제어합니다.
한쪽 입력으로 반대쪽 릴레이만 켤 때MirC 이더넷 (1방향)송신기 입력이 수신기 릴레이를 구동하는 단방향 구성입니다.
선 세 가닥으로 잇고 싶을 때MirX 유선 (3선 양방향)3선 연결로 최대 1000 ft까지 양방향을 구성합니다.
전파로 떨어진 곳을 잇고 싶을 때MirX 무선 (양방향)영구 페어 무선으로 가시거리 2 마일을 시험한 양방향 구성입니다.

구성·옵션

MXNET 채널 수와
릴레이별 모델명

모델명채널릴레이
MirXR1x_MXNET_KIT1SPDT · 5 A 또는 10 A
MirXR1x0_MXNET_KIT1고전력 · 20 A SPDT 또는 30 A SPST
MirXR2x_MXNET_KIT2SPDT · 5 A 또는 10 A
MirXR2x0_MXNET_KIT2고전력 · 20 A SPDT 또는 30 A SPST
MirXR4x_MXNET_KIT4SPDT · 5 A 또는 10 A
MirXR4x0_MXNET_KIT4고전력 · 20 A SPDT 또는 30 A SPST
MirXR8x_MXNET_KIT8SPDT · 5 A 또는 10 A
MirXR8x0_MXNET_KIT8고전력 · 20 A SPDT 또는 30 A SPST
MirXSSR8x_MXNET_KIT8솔리드스테이트 (SSR 별도 선택)
