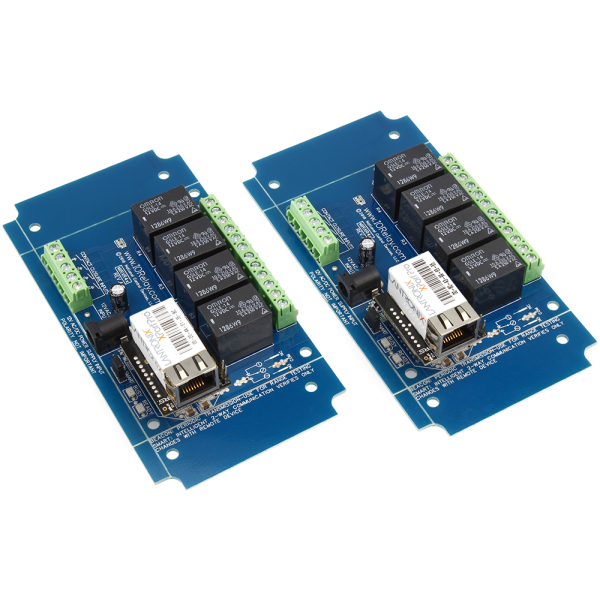

NCD MirXR4x_MXNET_KIT 이더넷 네트워크 접점 폐쇄 송신기 수신기 4- 채널 SPDT 릴레이 2-Way

스위치 네 개의 신호를⁣ LAN으로 주고받기

NCD MirXR4x_MXNET_KIT 이더넷 접점 폐쇄 송수신기⁣ 구성 : 컨트롤러 2대 한 쌍으로 판매⁣ 채널 : 4채널⁣ 릴레이 : 5 A 또는 10 A SPDT

견적 받기

NCD 한국 독점 공급 파트너

NCD MirXR4x_MXNET_KIT는 입력 4개와 5 A 또는 10 A SPDT 릴레이 4개를 갖춘 컨트롤러 2대가 같은 LAN에서 서로의 릴레이를 제어하는 4채널 양방향 접점 폐쇄 송수신기(Contact Closure Transmitter Receiver, 이더넷 릴레이 컨트롤러)입니다. 한 쌍으로 판매합니다. (주)테솔이 국내에 공식 공급합니다.

운용 모드는 보드의 점퍼로 스마트 모드와 비콘 모드 가운데 고르며, 평상시에는 스마트 모드를 사용합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MXNET 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MirXR45 MXNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

운용 모드

MirXR4x_MXNET_KIT⁣ 스마트 모드와 비콘 모드

스마트 모드는 입력이 바뀔 때마다 상대에게 바로 알리며 비콘 모드보다 빠르게 반응합니다. 스마트 모드에서 통신이 끊기면 30초 이내에 릴레이가 꺼집니다.

비콘 모드는 초당 여러 번 통신하며 주로 두 컨트롤러의 초기 시험에 사용합니다. 이 모드에서는 통신이 끊겨도 릴레이가 현재 상태를 유지합니다.

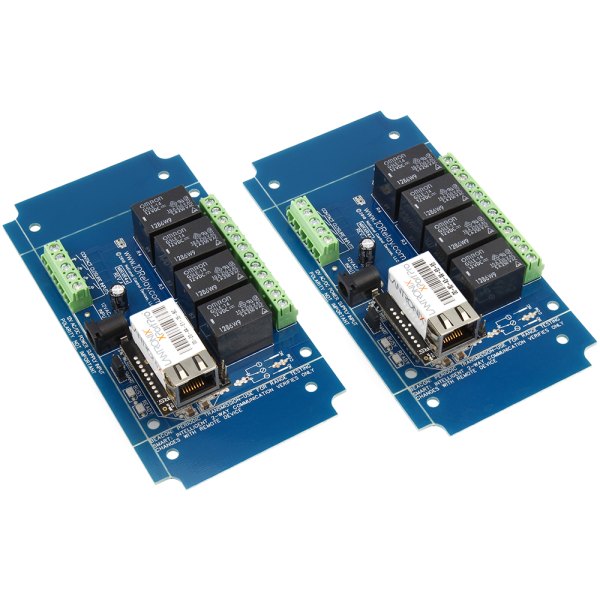

4개 릴레이와 이더넷 포트가 보이는 파란색 기판

결선

4채널 SPDT 보드의⁣ 나사 단자와 전원

나사 단자에는 최대 12 AWG 전선을 체결하며, 입력에는 스위치, 버튼, 센서의 무전압 접점만 연결합니다. 전원은 컨트롤러마다 12 VDC입니다.

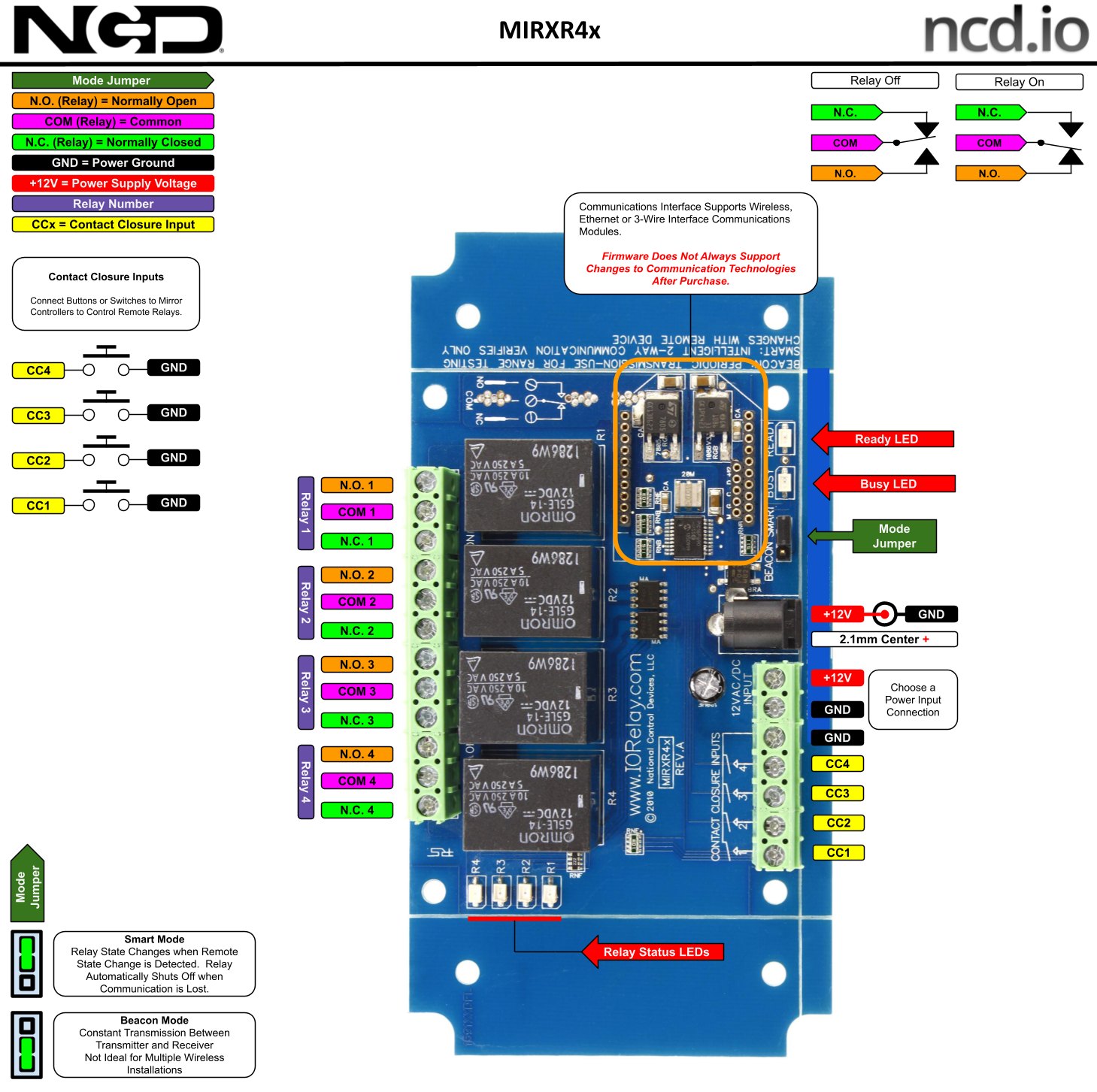

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

사양

4채널 SPDT형⁣ MirXR4x_MXNET_KIT 사양

활용 분야

네 가지 신호를⁣ 한 쌍으로 처리

• 대규모 산업 현장 — 도랑 공사나 드릴 작업 없이 기존 LAN으로 접점 신호를 전달합니다.
• 원격 조명 제어 — 사무동과 창고동의 조명을 서로의 스위치로 켜고 끕니다.

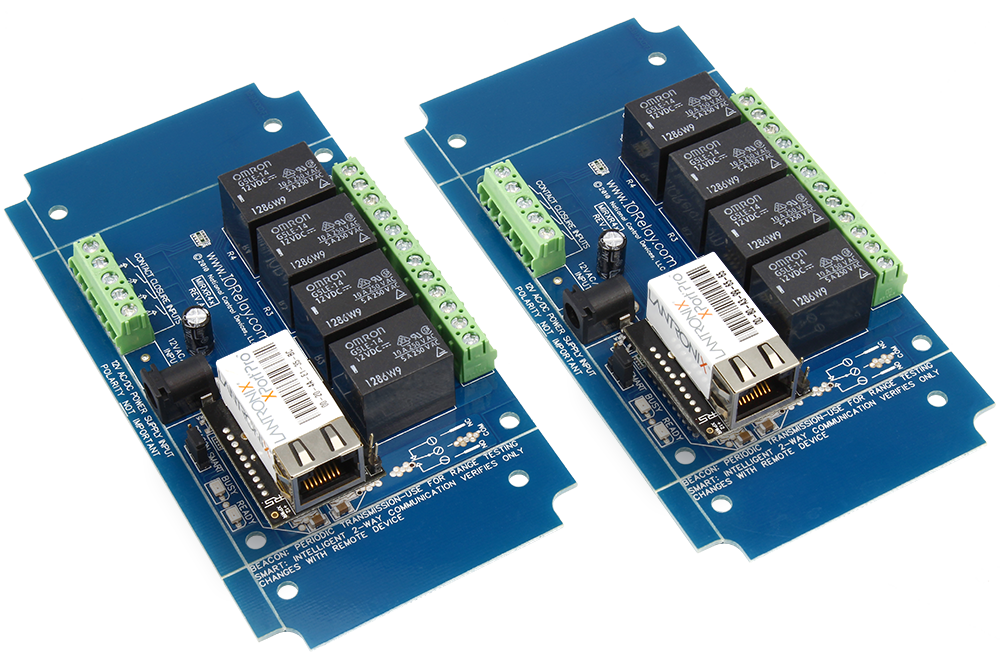

제품 상세 이미지

같은 계열

MirXR4x_MXNET_KIT와⁣ 같은 계열 모델

• MirXR1x_MXNET_KIT — 릴레이 방식은 같고 1채널 구성
• MirXR1x0_MXNET_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR2x_MXNET_KIT — 릴레이 방식은 같고 2채널 구성
• MirXR2x0_MXNET_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR4x0_MXNET_KIT — 4채널은 같고 릴레이만 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR8x_MXNET_KIT — 릴레이 방식은 같고 8채널 구성
• MirXR8x0_MXNET_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXSSR8x_MXNET_KIT — 8채널, 솔리드스테이트 릴레이(타입 A~H 선택)
