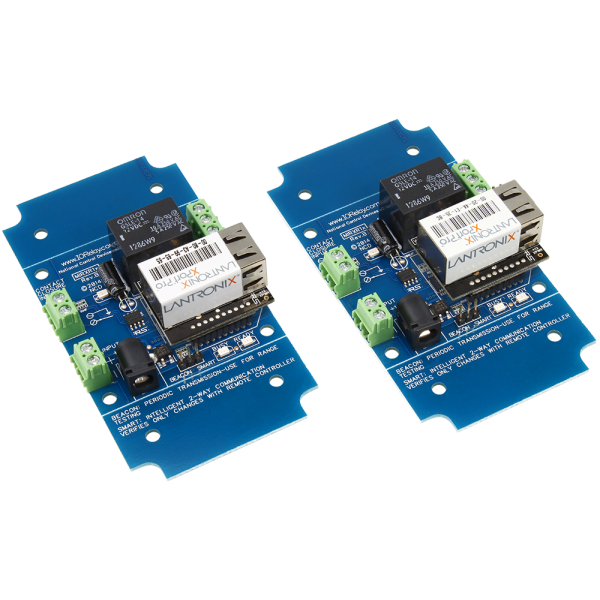

NCD MirXR1x_MXNET_KIT 이더넷 네트워크 접점 폐쇄 송신기 수신기 1- 채널 SPDT 릴레이 2-Way

LAN으로 잇는 스위치와⁣ 5 A·10 A 릴레이

NCD MirXR1x_MXNET_KIT 이더넷 접점 폐쇄 송수신기⁣ 구성 : 컨트롤러 2대 한 쌍으로 판매⁣ 채널 : 1채널⁣ 릴레이 : 5 A 또는 10 A SPDT

견적 받기

NCD 한국 독점 공급 파트너

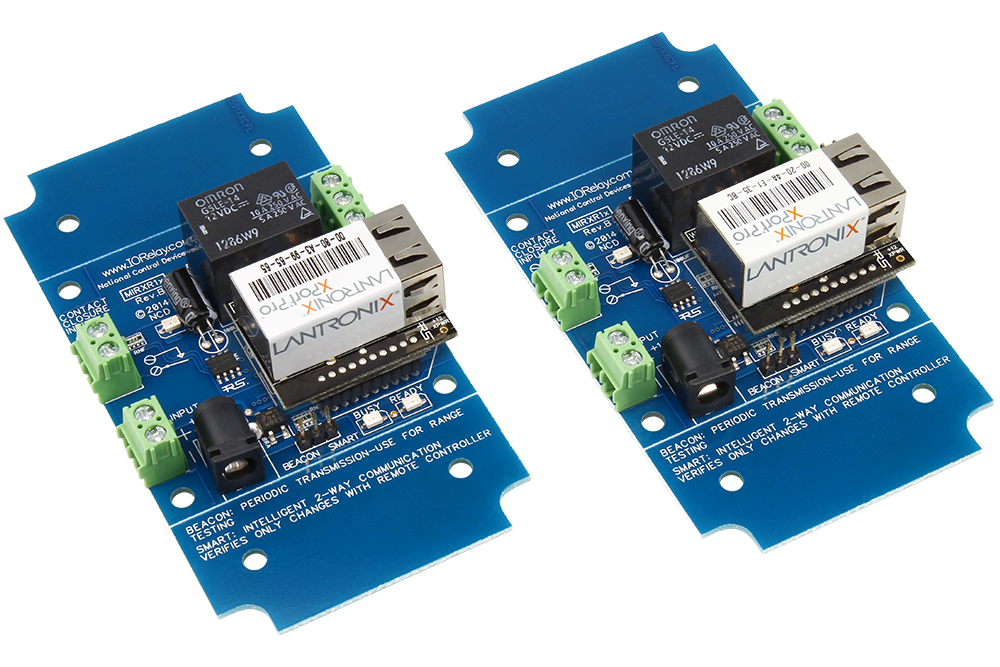

NCD MirXR1x_MXNET_KIT는 한 컨트롤러의 접점 폐쇄 입력이 다른 컨트롤러의 릴레이를 제어하고 그 반대도 되는 1채널 양방향 접점 폐쇄 송수신기(Contact Closure Transmitter Receiver, 이더넷 릴레이 컨트롤러)입니다. 컨트롤러 2대가 한 쌍이며 각각 5 A 또는 10 A SPDT 릴레이를 갖춥니다. (주)테솔이 국내에 공식 공급합니다.

평상시 운용 모드인 스마트 모드에서는 상대 컨트롤러와 연결이 끊기면 30초 이내에 릴레이가 꺼집니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MXNET 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MirXR110 MXNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

주문 구성

MirXR1x_MXNET_KIT⁣ 릴레이와 보드 옵션

릴레이는 5 A SPDT 또는 10 A SPDT 중에서 고르고, 보드 옵션은 표준 커넥터, 플러그인 커넥터 추가, 스틸 인클로저와 플러그인 커넥터 추가 중에서 선택합니다. 나사 단자에는 최대 12 AWG 전선을 체결합니다.

절대 최대 정격은 5 A 릴레이가 240 VAC 5 A, 10 A 릴레이가 240 VAC 10 A입니다. 모터·솔레노이드 같은 유도성 부하에는 유도 억제 커패시터를 함께 사용하세요.

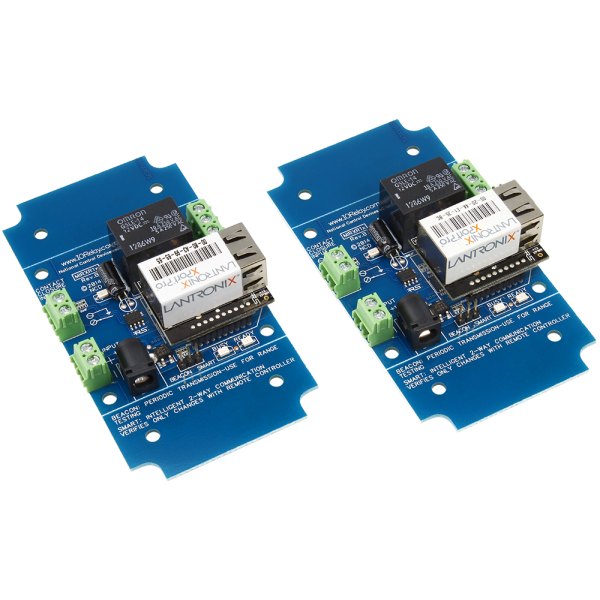

이더넷 포트와 1채널 릴레이가 보이는 파란색 기판

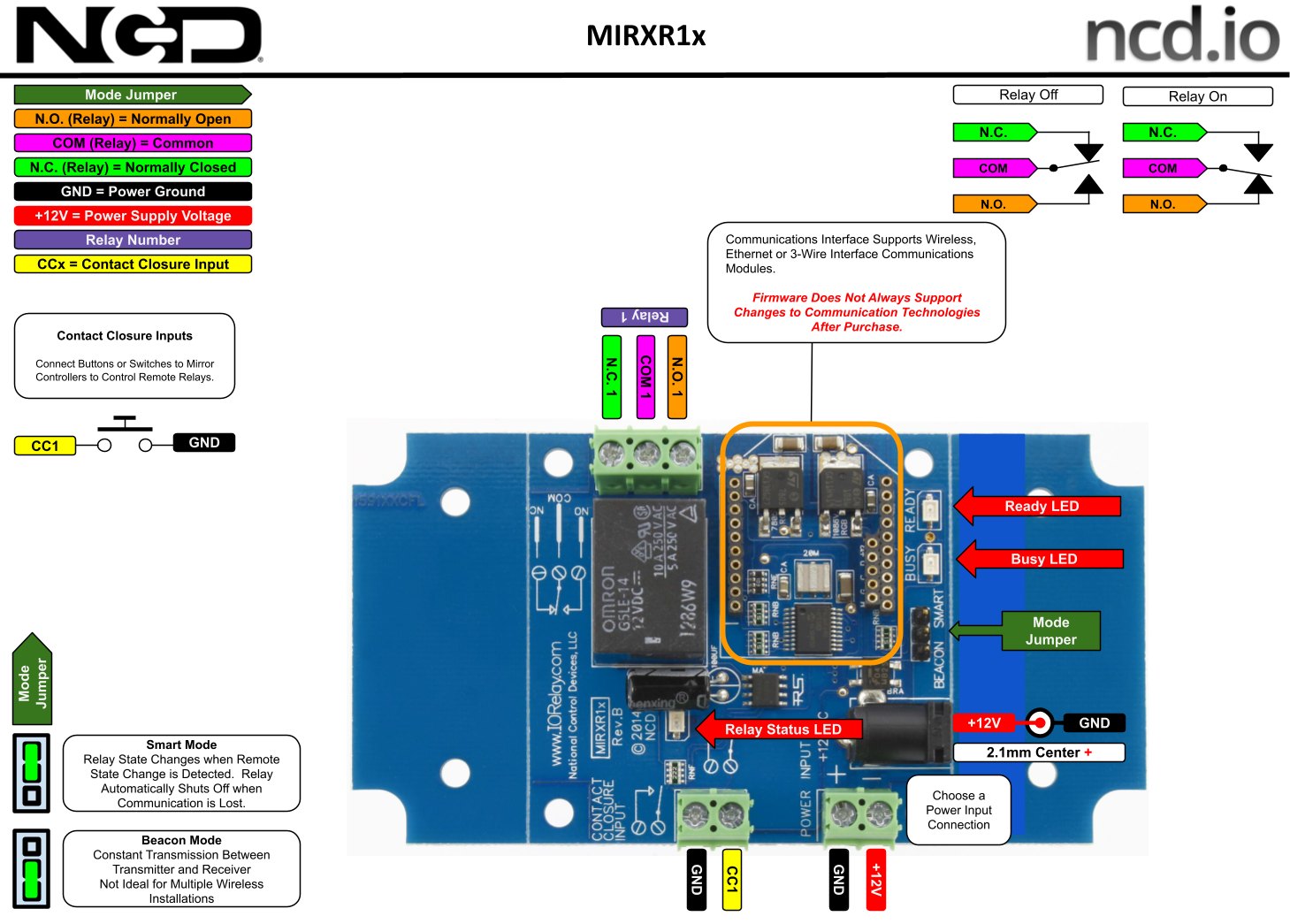

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

네트워크

같은 LAN 안에서만⁣ 통신하는 이더넷 한 쌍

두 컨트롤러는 DHCP 또는 고정 IP(IPv4)로 같은 LAN에 연결하며 인터넷으로는 통신하지 않습니다. 거점이 다르면 사내 전용망으로 같은 LAN 세그먼트에 묶은 뒤 사용하세요.

사양

1채널 SPDT형⁣ MirXR1x_MXNET_KIT 사양

활용 분야

스위치 하나로⁣ 멀리 있는 부하 개폐

• 원격 게이트 작동 — 경비실 스위치로 떨어진 게이트의 개폐 릴레이를 구동합니다.
• 원격 조명 제어 — 사무동과 창고동의 조명을 서로의 스위치로 켜고 끕니다.

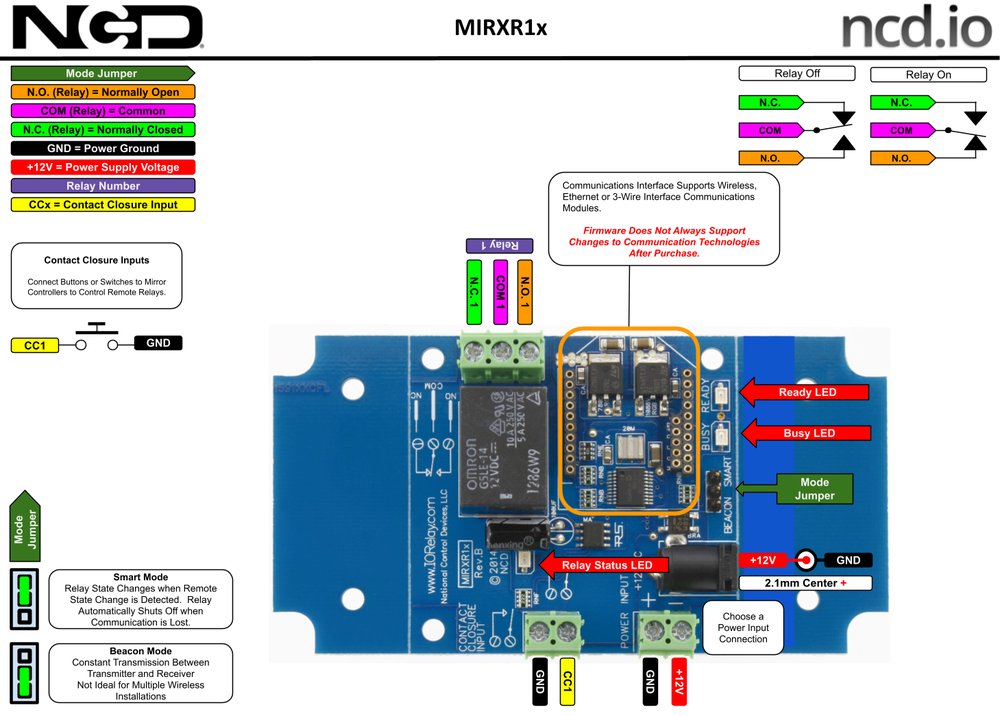

제품 상세 이미지

같은 계열

MirXR1x_MXNET_KIT와⁣ 같은 계열 모델

• MirXR1x0_MXNET_KIT — 1채널은 같고 릴레이만 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR2x_MXNET_KIT — 릴레이 방식은 같고 2채널 구성
• MirXR2x0_MXNET_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR4x_MXNET_KIT — 릴레이 방식은 같고 4채널 구성
• MirXR4x0_MXNET_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXR8x_MXNET_KIT — 릴레이 방식은 같고 8채널 구성
• MirXR8x0_MXNET_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirXSSR8x_MXNET_KIT — 8채널, 솔리드스테이트 릴레이(타입 A~H 선택)
