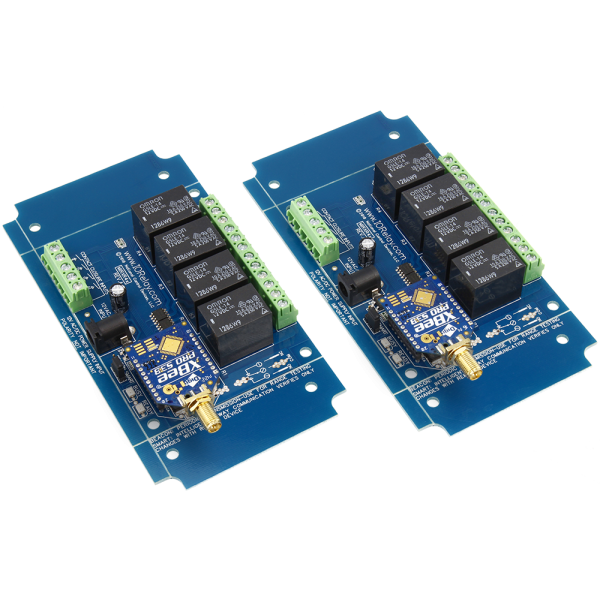

NCD MirXR4x_KIT 무선 접점 폐쇄 송신기 수신기 4- 채널 SPDT 릴레이 2-Way

NCD MirXR4x_KIT 무선 접점 폐쇄 송신기 수신기 4- 채널 SPDT 릴레이 2-Way

MODEL
MirXR4x_KIT
브랜드
NCD
제품문의 구매하기

전선 없이 두 현장의
설비를 서로 켜고 끄는 송수신기

NCD MirX 무선 접점 폐쇄 송수신기

견적 받기

NCD 국내 정식 공급 파트너

NCD MirX 무선은 컨트롤러 A의 입력이 B의 릴레이를, B의 입력이 A의 릴레이를 무선으로 제어하는 양방향 접점 폐쇄 송수신기(Wireless Contact Closure Transceiver, 영구 페어 무선 릴레이)입니다. 양쪽 현장이 서로의 설비 상태를 주고받는 구성에 사용합니다.

도달 거리는 가시거리 시험에서 2 마일, 옥상 안테나 사용 시 28 마일이며, 실내와 도시에서는 1,000–2,000 ft가 일반적입니다. 이 송수신기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

양방향

서로의 입력으로 상대 릴레이 제어

2 마일 시험

가시거리에서 시험한 통신 거리

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

영구 페어

고유 일련번호로 짝을 맺은 한 쌍

특징

서로의 입력에 응답하는
무선 영구 페어

핵심 특징현장에서 달라지는 점
양방향 제어두 컨트롤러가 서로의 입력으로 상대 릴레이를 제어하므로 양쪽 설비를 한 쌍으로 연동할 수 있습니다.
영구 페어고유 일련번호로 짝을 맺어 한 쌍으로만 동작하므로 인접 설비의 신호가 섞일 우려가 낮습니다.
암호화 통신짝이 맞는 상대와만 암호화된 채널로 통신해 외부 장치의 임의 조작을 막습니다.
장거리 무선실내와 도시는 1,000–2,000 ft가 일반적이므로 건물 사이를 중계기 없이 연결하는 경우가 많습니다.
스마트·비콘 모드스마트 모드는 입력이 바뀔 때만 전달하고 비콘 모드는 초당 여러 번 통신하며 범위를 시험합니다.
상태 LED릴레이 상태 LED와 사용 중·준비 LED로 연결 상태를 현장에서 바로 알 수 있습니다.

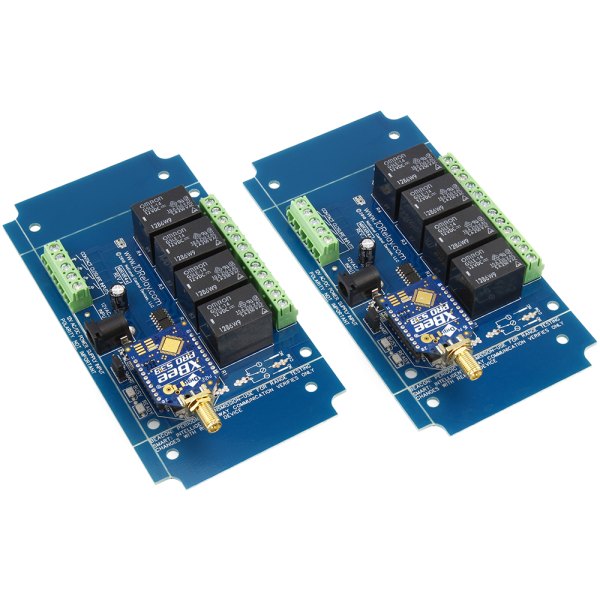

NCD MirXR4x_KIT - 안테나 모듈이 장착된 4채널 릴레이 보드 2개 모습
안테나 모듈이 장착된 4채널 릴레이 보드 2개 모습

양방향 구성

리밋 스위치 응답과
상태 되돌림

MirX는 양쪽에 입력과 릴레이가 모두 있으므로, 한쪽 릴레이의 구동 결과를 반대쪽 입력으로 되돌려 받도록 구성할 수 있습니다. 예를 들어 펌프실 릴레이가 펌프를 켠 뒤 펌프실의 리밋 스위치 접점을 반대쪽 입력으로 연결하면, 관리동에서 구동 완료를 확인할 수 있습니다.

  • 통신 끊김 동작: 스마트 모드는 10–30초 안에 릴레이가 꺼지고 비콘 모드는 현재 상태를 유지합니다.
  • 무선 통신 모듈은 최소 13 mA, 표준 30 mA, 최대 50 mA를 소비합니다.
  • 두 컨트롤러는 한 쌍으로만 판매하며 각각 12 VDC 전원이 필요합니다.

리밋 스위치 되돌림 배선

펌프나 밸브 쪽 컨트롤러의 입력에 리밋 스위치 접점을 연결하면 구동 결과가 반대쪽 릴레이로 전달됩니다. 접점 입력에는 전압을 가하지 마세요.

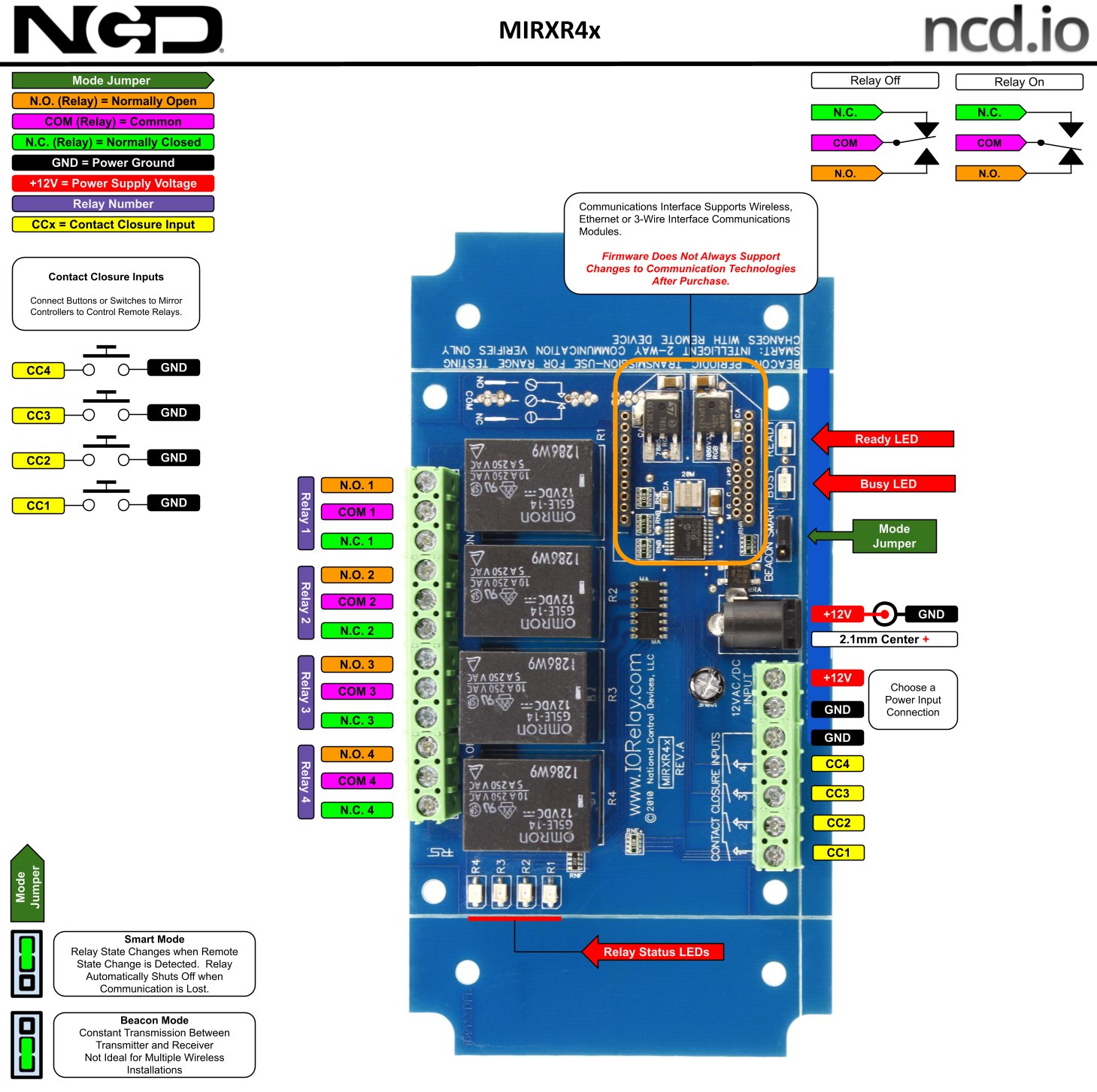

NCD MirXR4x_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

통신 거리

실내·실외 도달 거리와
설치 점검

가시거리에서는 2 마일까지 시험했으며 옥상 안테나를 사용하면 28 마일까지 도달합니다. 실내와 도시에서는 포함된 안테나 기준 1,000–2,000 ft가 일반적이며 건물 구조에 따라 달라지므로, 비콘 모드로 설치 위치별 도달 여부를 먼저 시험하세요.

비콘 모드 도달 시험

두 컨트롤러를 비콘 모드로 두고 한쪽을 이동하면서 상대 릴레이 LED의 점등 여부로 도달 범위를 확인합니다. 시험을 마치면 스마트 모드로 전환합니다.

사양

무선 양방향 한 쌍
상세 사양

항목사양
구성컨트롤러 2대 한 쌍으로 판매
통신장거리 무선 · 양방향
통신 거리가시거리 2 마일 시험 · 옥상 안테나 28 마일 · 도시 · 실내 1,000–2,000 ft
채널1 · 2 · 4 · 8채널
전원컨트롤러마다 12 VDC (작동 범위 10–15 VDC)
정격 기준12 VDC 동작, 21 °C 기준
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
부하유도성 부하(모터 · 조명 · 펌프 · 솔레노이드 · 변압기)는 유도 억제 커패시터 사용
무선 통신 모듈 전력 소비최소 13 mA · 표준 30 mA · 최대 50 mA
대기 전력 소비최소 35 mA · 표준 100 mA · 최대 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비활성 릴레이 1개당 최소 28 mA · 표준 35 mA · 최대 60 mA
작동 온도 범위-40 ~ 85 °C (구성 요소 이론 한계 기준)
보관 온도 범위-55 ~ 85 °C (구성 요소 이론 한계 기준)
작동 주변 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
작동 수명 (기계)10,000,000회 (구성 요소 작동 등급)
작동 수명 (전기)100,000회 (최대 부하 시 부품 정격)
배선나사 단자, 최대 12 AWG
상태 표시릴레이 · 통신 LED, 사용 중 · 준비 LED

활용 분야

양쪽 응답이 필요한
원격 스위칭

  • 원격 게이트 작동 — 양쪽 스위치로 게이트를 열고 닫힘 상태를 반대쪽에 알립니다.
  • 원격 조명 제어 — 두 건물에서 서로의 조명 회로를 제어합니다.
  • 원격 펌프 제어 — 펌프 기동과 동작 확인 접점을 한 쌍으로 처리합니다.
  • 온도 오버라이드 — 양쪽 설비가 서로의 운전 조건을 바꿉니다.
  • 리밋 스위치 응답 — 양쪽에 릴레이가 있어 리밋 스위치 같은 상태 신호를 반대쪽으로 되돌려 전달합니다.

선택 가이드

연결 방식별
MirX 무선 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
입력 하나로 원격 릴레이만 켤 때MirC 무선 (1방향)송신기 입력과 수신기 릴레이를 분리한 단방향 구성입니다.
선 세 가닥으로 잇고 싶을 때MirX 유선 (3선 양방향)3선 연결로 최대 1000 ft까지 양방향을 구성합니다.
LAN 케이블로 잇고 싶을 때MirX 이더넷 (LAN 전용)같은 LAN에서 DHCP 또는 고정 IP로 양방향을 구성합니다.

구성·옵션

MirX 무선 채널 수와
릴레이별 모델명

모델명채널릴레이
MirXR1x_KIT1SPDT · 5 A 또는 10 A
MirXR1x0_KIT1고전력 · 20 A SPDT 또는 30 A SPST
MirXR2x_KIT2SPDT · 5 A 또는 10 A
MirXR2x0_KIT2고전력 · 20 A SPDT 또는 30 A SPST
MirXR4x_KIT4SPDT · 5 A 또는 10 A
MirXR4x0_KIT4고전력 · 20 A SPDT 또는 30 A SPST
MirXR8x_KIT8SPDT · 5 A 또는 10 A
MirXR8x0_KIT8고전력 · 20 A SPDT 또는 30 A SPST
MirXSSR8x_KIT8솔리드스테이트 (SSR 별도 선택)

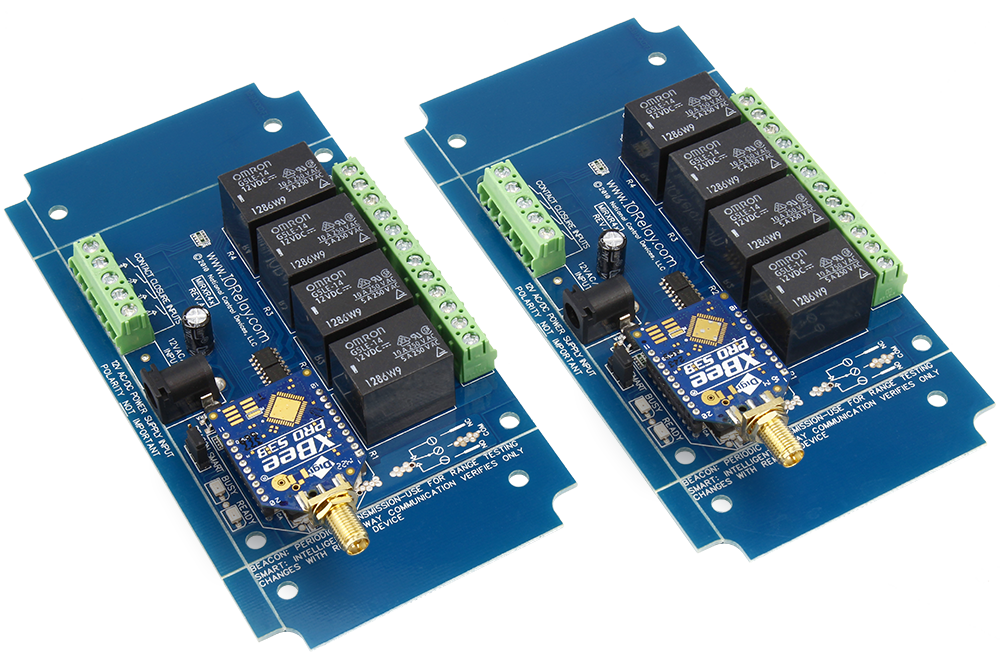

제품 상세 이미지
