여덟 개 부하를 SSR로⁣ 무선 개폐

NCD MirCSSR8x_KIT 8채널 무선 솔리드스테이트 릴레이 컨트롤러⁣ 채널 수 : 8⁣ 전원 : 컨트롤러당 12 VDC⁣ 통신 끊김 : 스마트 모드에서 30초 이내 출력 꺼짐

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCSSR8x_KIT는 8개의 접점 입력을 가진 송신기와 SPST 솔리드스테이트 릴레이 8개를 가진 수신기가 한 쌍을 이루는 8채널 무선 접점 폐쇄 릴레이 컨트롤러(Wireless Contact Closure Relay Controller)입니다. 부하 종류에 맞는 SSR 타입은 주문 때 지정하며, SSR 소자는 별도 구성입니다. (주)테솔이 국내에 공식 공급합니다.

송신기와 수신기는 고유 일련번호로 짝을 맺은 영구 페어이며 컨트롤러마다 12 VDC로 동작합니다. 국내 사용 가능 여부는 문의해 주세요.

8채널

접점 입력 8개, SSR 8개

AC용 5종

타입 A~E

DC용 3종

타입 F·G·H

미포함

SSR 소자는 별도

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1,000–2,000 ft

포함 안테나 기준 실내·도시 통신 거리

영구 페어

고유 일련번호로 짝을 맺은 송수신기

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

컴퓨터 불필요

연결 후 설정 없이 바로 동작

부하별 선택

AC 저항성·AC 유도성·DC⁣ 부하별 SSR 타입

SSR은 부하 성격에 따라 고릅니다. 저항성 AC는 타입 A(2 A)·B(5 A)·E(25 A), 유도성 AC는 타입 C(5 A)·D(25 A), DC는 타입 F(3 A)·G(20 A)·H(10 A)입니다.

NCD 솔리드스테이트 릴레이 컨트롤러에는 SSR이 포함되지 않으며, 타입은 주문할 때 정합니다. 수신기 SSR은 SPST 형식입니다.

사양

MirCSSR8x_KIT⁣ 8채널 SSR형 사양

항목사양
채널 수8
신호 방향단방향, 송신기 입력에서 수신기 출력으로
구성품송신기와 수신기 영구 페어
출력 소자SPST 솔리드스테이트 릴레이, 타입 A~H에서 지정
SSR 소자별도 구성
무선장거리 무선, 도시·실내 일반 1,000–2,000 ft
전원컨트롤러당 12 VDC
통신 끊김스마트 모드에서 30초 이내 출력 꺼짐, 비콘 모드는 현재 상태 유지
권장 작동 온도-25~80 °C

통신 거리

8채널 SSR형의⁣ 설치 전 도달 시험

실내 도달 거리는 건물 구조에 따라 달라지며 보통 1,000–2,000 ft입니다. 비콘 모드는 초당 여러 번 통신하므로 설치 초기 연결 시험에 사용하고, 통신이 끊겨도 릴레이가 현재 상태를 유지합니다. 스마트 모드에서는 통신이 끊기면 30초 이내에 릴레이가 꺼집니다.

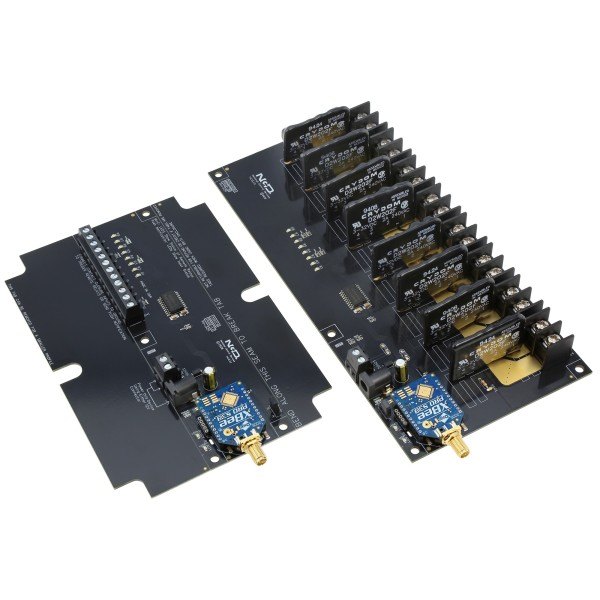

NCD MirCSSR8x_KIT - 솔리드 스테이트 릴레이가 배열된 무선 컨트롤러 기판 한 쌍
솔리드 스테이트 릴레이가 배열된 무선 컨트롤러 기판 한 쌍

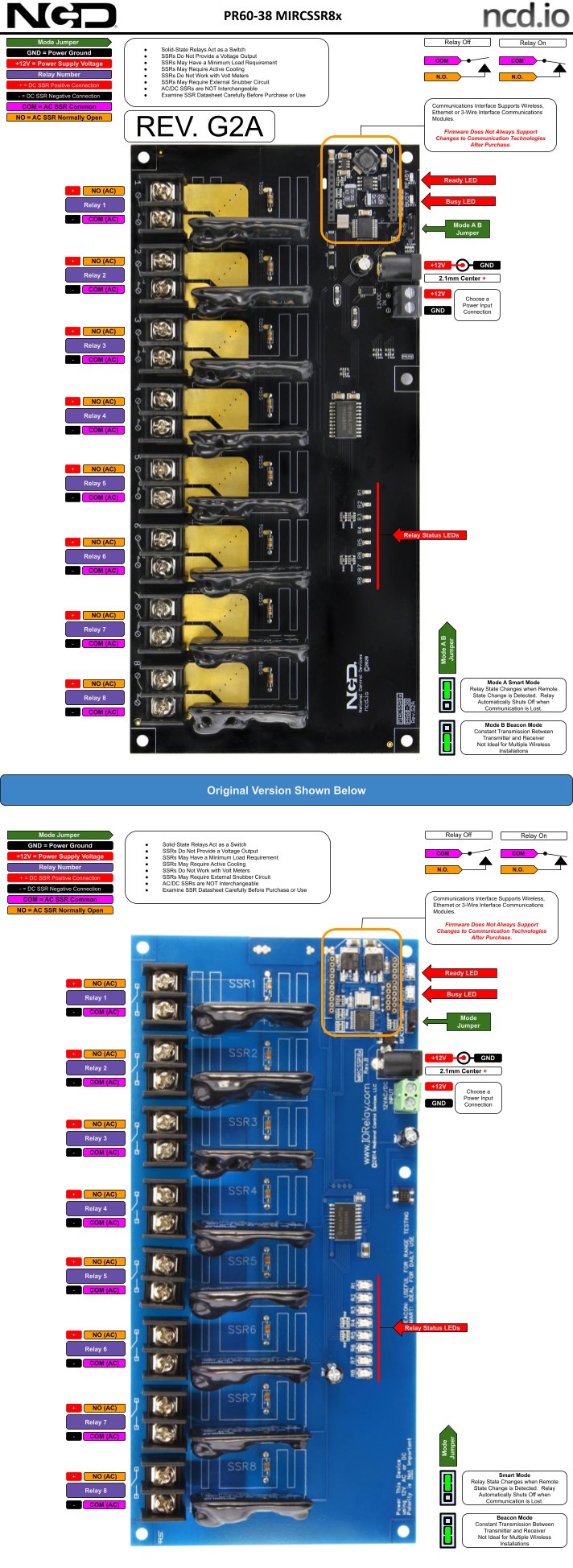

NCD MirCSSR8x_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

활용 분야

배선이 어려운 구간의⁣ 원격 스위칭

  • 게이트 개폐 — 경비실의 접점 신호로 멀리 있는 게이트 장치를 움직입니다.
  • 야외 조명 — 실내 스위치 신호를 건너편 조명 회로에 전달합니다.
  • 설비 조건 변경 — 온도 접점의 신호로 다른 장소 설비의 동작 조건을 바꿉니다.

제품 상세 이미지

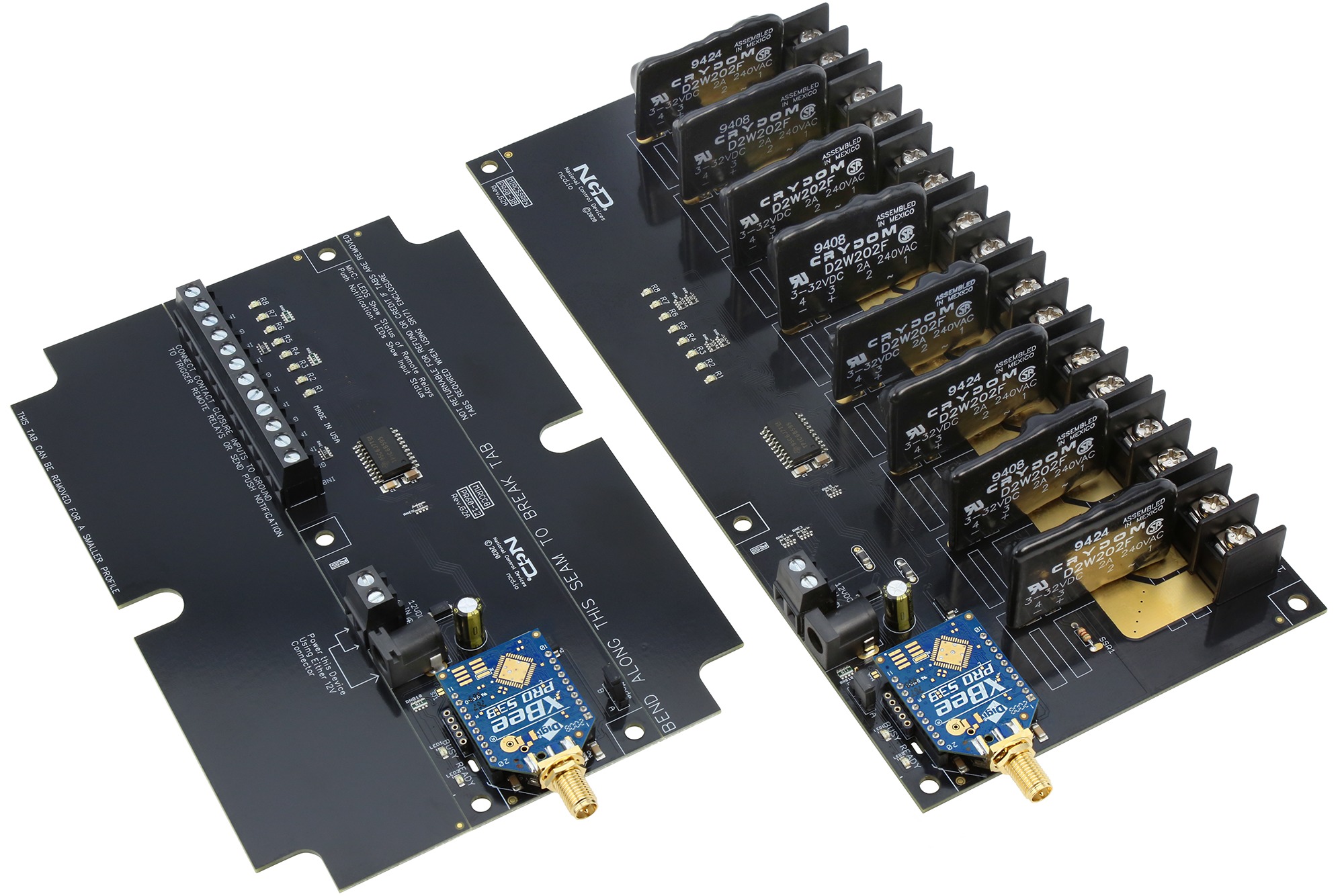

NCD MirCSSR8x_KIT 상세 이미지 1
NCD MirCSSR8x_KIT 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

MirCSSR8x_KIT와⁣ 같은 계열 모델

  • MirCR1x_KIT — 채널 수 1, 릴레이 구분은 5 A·10 A SPDT 릴레이
  • MirCR1x0_KIT — 채널 수 1, 릴레이 구분은 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR1x_KIT — 채널 수 1, 릴레이 구분은 SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR2x_KIT — 채널 수 2, 릴레이 구분은 5 A·10 A SPDT 릴레이
  • MirCR2x0_KIT — 채널 수 2, 릴레이 구분은 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR2x_KIT — 채널 수 2, 릴레이 구분은 SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR4x_KIT — 채널 수 4, 릴레이 구분은 5 A·10 A SPDT 릴레이
  • MirCR4x0_KIT — 채널 수 4, 릴레이 구분은 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR4x_KIT — 채널 수 4, 릴레이 구분은 SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR8x_KIT — 채널 수 8, 릴레이 구분은 5 A·10 A SPDT 릴레이
  • MirCR8x0_KIT — 채널 수 8, 릴레이 구분은 20 A SPDT·30 A SPST 고전력 릴레이
