NCD MirCR8x_KIT 무선 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 8 채널 단방향

NCD MirCR8x_KIT 무선 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 8 채널 단방향

MODEL
MirCR8x_KIT
브랜드
NCD
제품문의 구매하기

입력 여덟 개를 무선으로⁣ 릴레이 여덟 개에

NCD MirCR8x_KIT 8채널 무선 SPDT 릴레이 컨트롤러⁣ 채널 / 방향 : 8채널 단방향 (송신기 입력 → 수신기 릴레이)⁣ 수신기 릴레이 : 5 A 또는 10 A SPDT 릴레이 8개⁣ 결선 단자 : 나사식, 12 AWG까지

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR8x_KIT는 송신기의 접점 폐쇄 입력 8개로 수신기의 SPDT 릴레이 8개를 무선 제어하는 8채널 접점 폐쇄 릴레이 컨트롤러(Wireless Contact Closure Relay Controller)입니다. 릴레이는 5 A 또는 10 A SPDT 중에서 주문 때 고르며, 같은 장소에서 여러 부하를 따로 개폐해야 할 때 한 쌍으로 처리합니다. (주)테솔이 국내에 공식 공급합니다.

송신기와 수신기는 고유 일련번호로 짝을 맺은 영구 페어이며 컨트롤러마다 12 VDC로 동작합니다. 국내 사용 가능 여부는 문의해 주세요.

8채널

접점 입력 8개, 릴레이 8개

5 A · 10 A

SPDT 중 주문 때 선택

240 VAC

10 A 릴레이 절대 최대

12 AWG

나사 단자 최대 굵기

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1,000–2,000 ft

포함 안테나 기준 실내·도시 통신 거리

영구 페어

고유 일련번호로 짝을 맺은 송수신기

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

컴퓨터 불필요

연결 후 설정 없이 바로 동작

릴레이와 보드

MirCR8x_KIT의⁣ SPDT 릴레이 선택과 커넥터

수신기 릴레이는 5 A SPDT와 10 A SPDT 가운데 고릅니다. 10 A 릴레이의 절대 최대는 240 VAC, 10 A이며, 5 A·10 A 릴레이의 나사 단자는 12 AWG까지 결선합니다.

보드 옵션은 표준 커넥터와 플러그인 커넥터 추가 두 가지입니다. 릴레이는 전압을 출력하지 않는 접점이므로 부하용 전원은 따로 준비하세요.

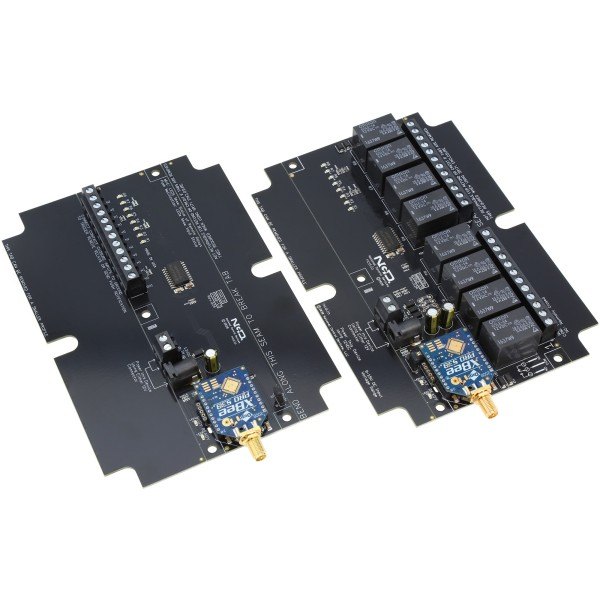

NCD MirCR8x_KIT - 릴레이가 배열된 무선 컨트롤러 기판 한 쌍
릴레이가 배열된 무선 컨트롤러 기판 한 쌍

사양

MirCR8x_KIT⁣ 8채널 SPDT형 사양

항목사양
채널 / 방향8채널 단방향 (송신기 입력 → 수신기 릴레이)
판매 단위송신기와 수신기 영구 페어
수신기 릴레이5 A 또는 10 A SPDT 릴레이 8개, 10 A는 최대 240 VAC·10 A(절대 최대)
보드 옵션표준 커넥터 / 플러그인 커넥터 추가
결선 단자나사식, 12 AWG까지
통신 방식장거리 무선
통신 거리가시거리 시험 최대 2마일, 옥상 안테나 28마일, 도시·실내 일반 1,000–2,000 ft
공급 전원컨트롤러마다 12 VDC
릴레이 동작 시간활성화 15 ms 미만, 비활성화 20 ms 미만
기계 수명10,000,000회 초과
작동 온도권장 -25~80 °C
통신 두절 시스마트 모드에서 30초 이내 릴레이 꺼짐, 비콘 모드는 현재 상태 유지
상태 표시릴레이 상태 LED, 통신 사용 중·준비 LED
NCD MirCR8x_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

통신 거리

8채널 한 쌍의⁣ 실내·옥외 도달 거리

가시거리 시험에서 최대 2마일, 옥상 안테나를 사용하면 28마일까지 통신합니다. 도시와 실내는 건물 구조에 따라 보통 1,000–2,000 ft입니다.

통신이 끊기면 스마트 모드에서는 30초 이내에 릴레이가 꺼지고, 비콘 모드에서는 현재 상태를 유지합니다. 비콘 모드는 초당 여러 번 통신하므로 설치 초기 연결 시험에 사용합니다.

활용 분야

조명·소형 모터·게이트를⁣ 한 쌍으로 개폐

  • 조명 제어 — 건물 안 스위치로 떨어진 곳의 조명을 켭니다.
  • 소형 모터 제어 — 수신기 릴레이로 소형 모터를 구동합니다.
  • 게이트 개폐기 구동 — 경비실 접점으로 먼 게이트를 작동합니다.

제품 상세 이미지

NCD MirCR8x_KIT 상세 이미지 1

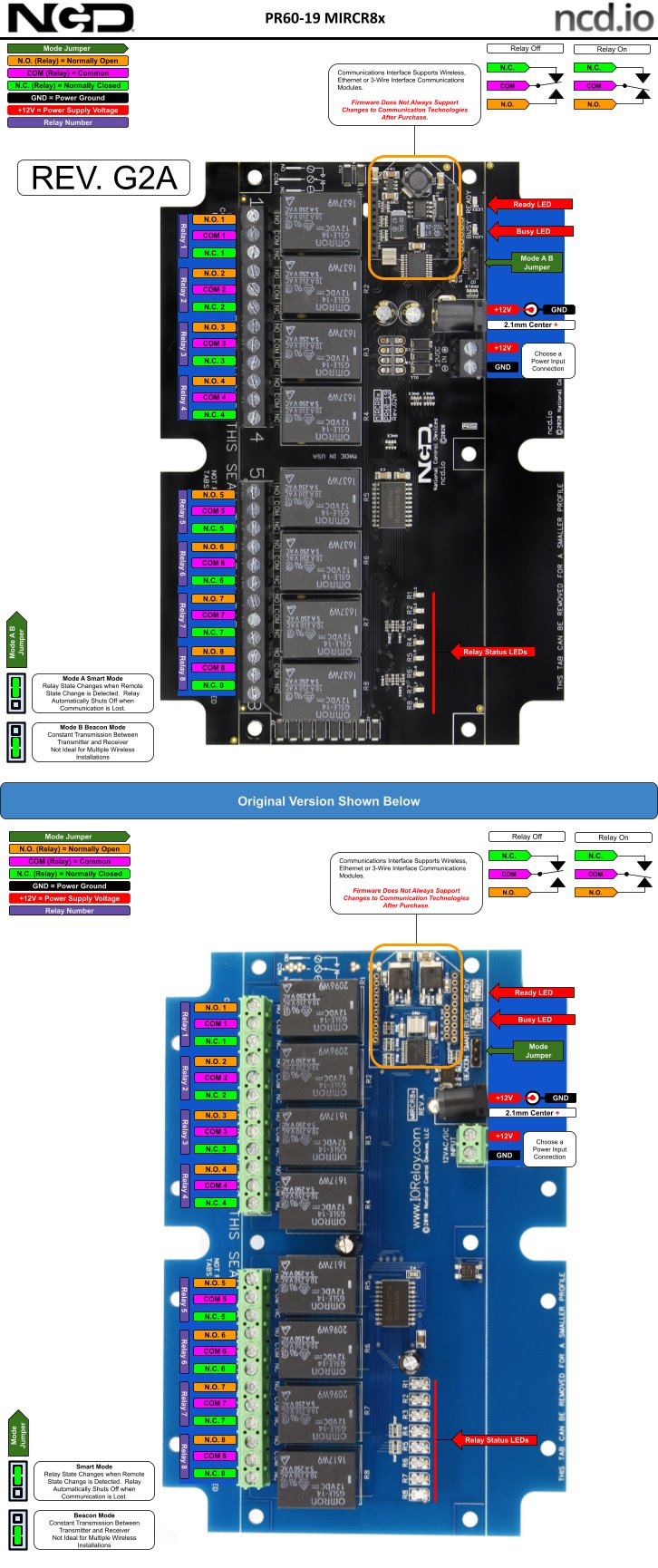

NCD MirCR8x_KIT 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

MirCR8x_KIT와⁣ 같은 계열 모델

  • MirCR1x_KIT — 수신기 릴레이 1개, 5 A·10 A SPDT 릴레이
  • MirCR1x0_KIT — 수신기 릴레이 1개, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR1x_KIT — 수신기 릴레이 1개, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR2x_KIT — 수신기 릴레이 2개, 5 A·10 A SPDT 릴레이
  • MirCR2x0_KIT — 수신기 릴레이 2개, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR2x_KIT — 수신기 릴레이 2개, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR4x_KIT — 수신기 릴레이 4개, 5 A·10 A SPDT 릴레이
  • MirCR4x0_KIT — 수신기 릴레이 4개, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR4x_KIT — 수신기 릴레이 4개, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR8x0_KIT — 수신기 릴레이 8개, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR8x_KIT — 수신기 릴레이 8개, SPST 솔리드스테이트 릴레이(타입 A~H)
