NCD MirCR4x_KIT 무선 접점 원격 SPDT 릴레이 컨트롤러 4 채널(단방향)

NCD MirCR4x_KIT 무선 접점 원격 SPDT 릴레이 컨트롤러 4 채널(단방향)

MODEL
MirCR4x_KIT
브랜드
NCD
제품문의 구매하기

접점 4개를 무선으로⁣ 멀리 보내는 릴레이

NCD MirCR4x_KIT 4채널 무선 SPDT 릴레이 컨트롤러⁣ 채널 / 방향 : 4채널 단방향⁣ 수신기 릴레이 : SPDT 5 A 또는 10 A⁣ 전압 : 각 컨트롤러 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR4x_KIT는 송신기의 접점 폐쇄 입력이 수신기의 SPDT 릴레이 4채널을 무선으로 제어하는 1방향 접점 폐쇄 릴레이 컨트롤러(Wireless Contact Closure Relay Controller, 영구 페어 무선 릴레이)입니다. 네 회로의 접점 신호를 송신기·수신기 한 쌍으로 전달합니다. (주)테솔이 국내에 공식 공급합니다.

릴레이는 5 A 또는 10 A SPDT이며 보드 옵션도 선택합니다. 국내 사용 가능 여부는 문의해 주세요.

4채널

단방향 접점 폐쇄

5 A · 10 A

SPDT 중 선택

보드 옵션 3종

커넥터·인클로저

30초

스마트 모드 두절 시 꺼짐

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1,000–2,000 ft

포함 안테나 기준 실내·도시 통신 거리

영구 페어

고유 일련번호로 짝을 맺은 송수신기

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

컴퓨터 불필요

연결 후 설정 없이 바로 동작

설치

MirCR4x_KIT 안테나 위치와⁣ 금속 외함 주의점

안테나를 금속 외함 밖으로 빼 수직으로 세우면 통신 상태가 안정적입니다. 송신기와 수신기의 안테나 방향을 맞춰 설치하세요.

도시·실내에서는 일반적으로 1,000–2,000 ft이며 철근 콘크리트 벽이 많은 건물에서는 짧아질 수 있습니다. 설치 전에 비콘 모드로 위치별 도달 여부를 시험합니다.

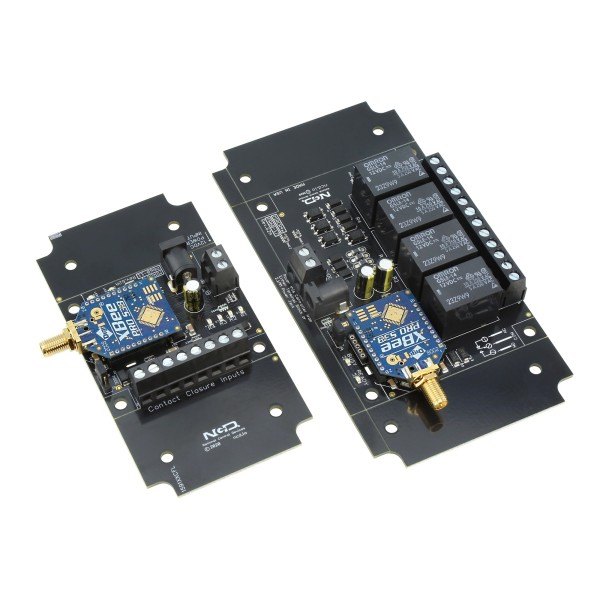

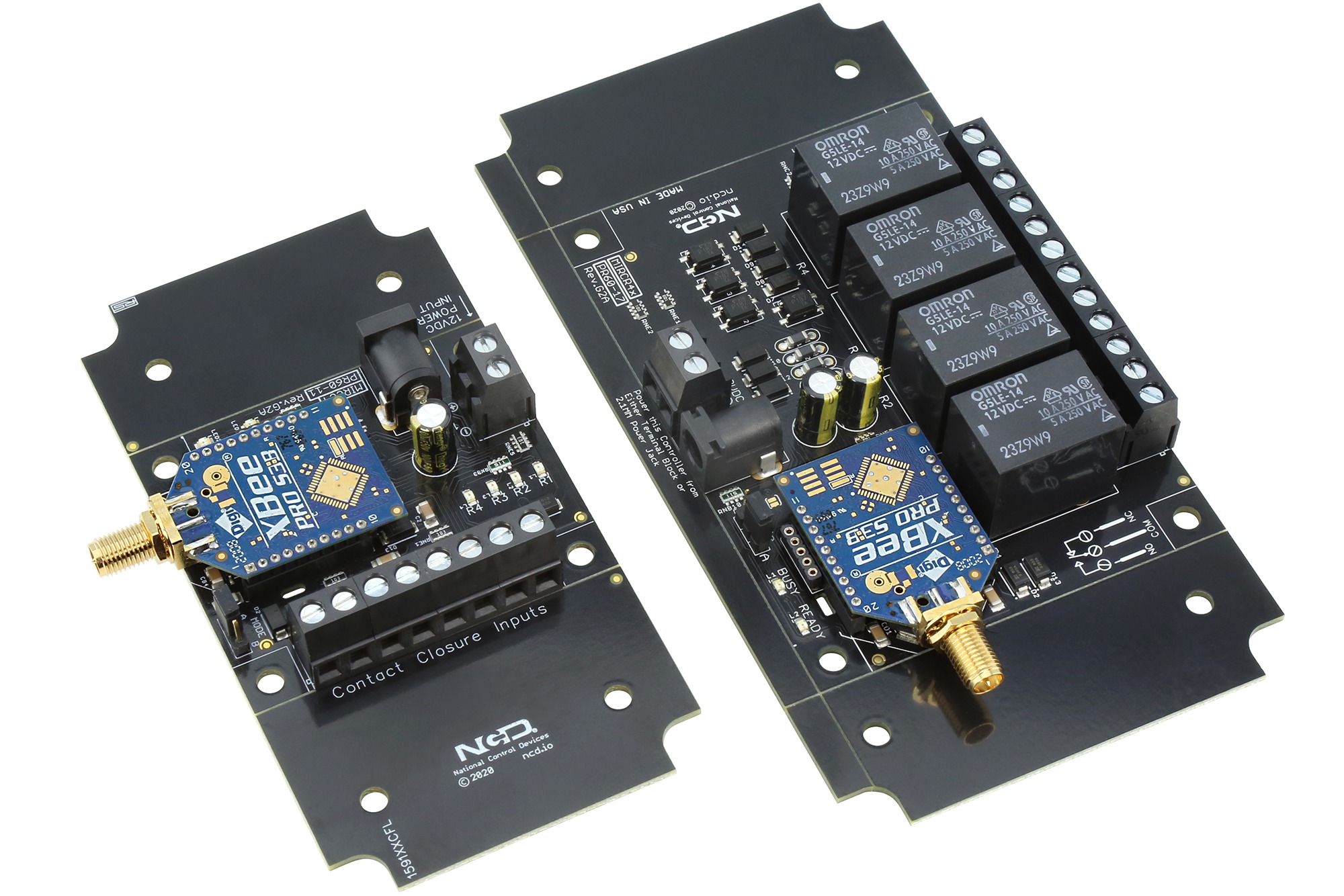

NCD MirCR4x_KIT - 안테나가 달린 4채널 릴레이 무선 컨트롤러 기판 한 쌍
안테나가 달린 4채널 릴레이 무선 컨트롤러 기판 한 쌍

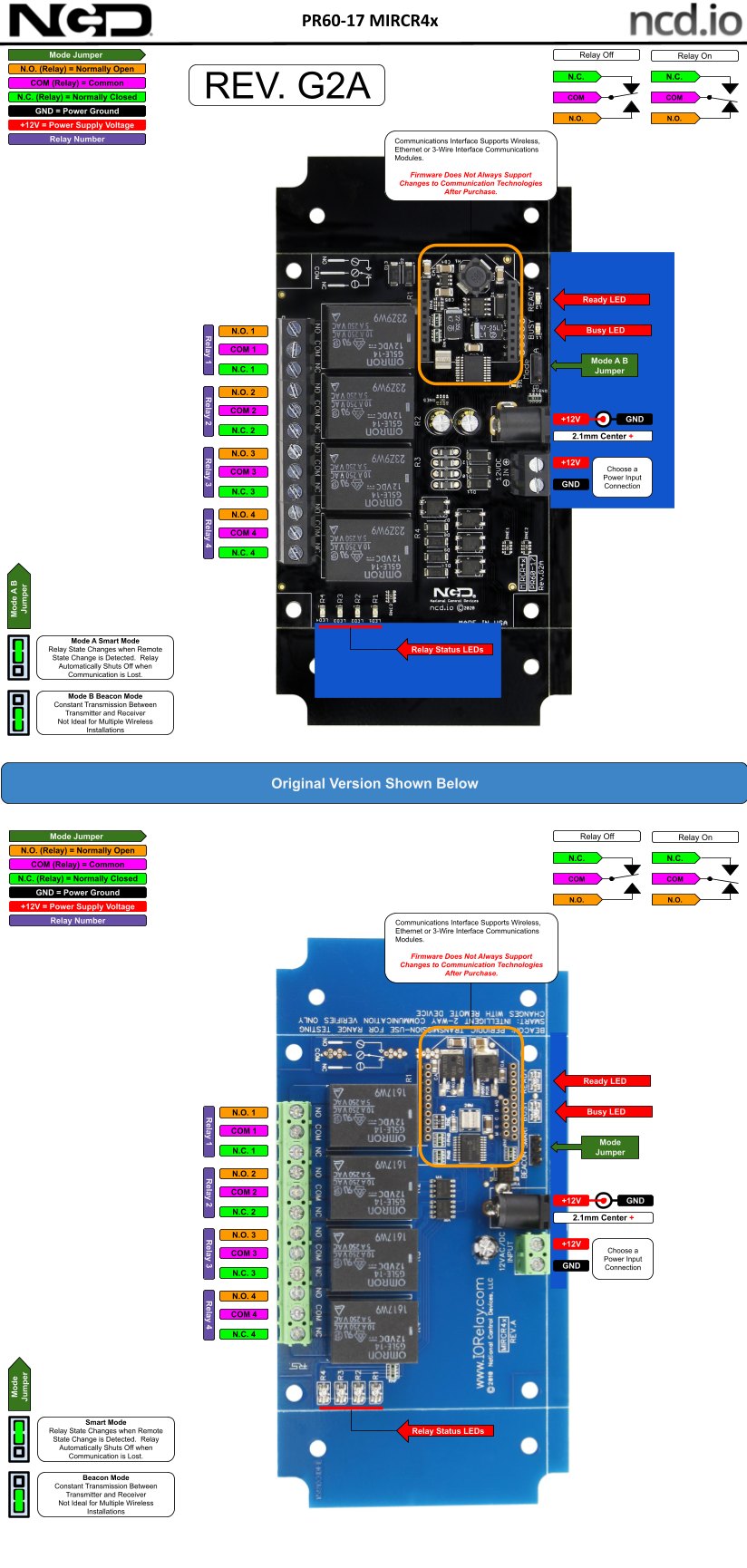

NCD MirCR4x_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

릴레이 출력

4채널 릴레이의 정격과⁣ 접점 출력 특성

수신기 릴레이는 5 A SPDT 또는 10 A SPDT이고, 전압을 출력하지 않는 접점이므로 부하 전원은 따로 준비합니다.

유도성 부하에는 유도 억제 커패시터를 병렬로 설치하세요. 통신이 끊기면 스마트 모드에서는 릴레이가 30초 이내에 꺼지고, 비콘 모드에서는 현재 상태를 유지합니다.

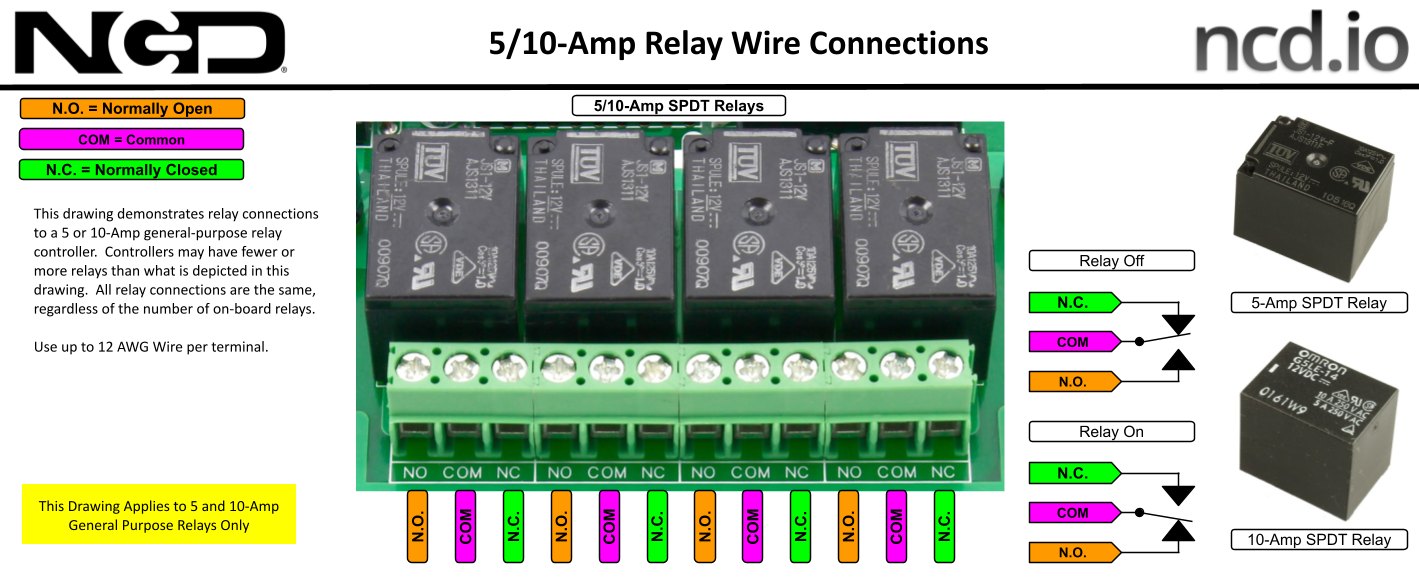

NCD MirCR4x_KIT - 5/10A 릴레이의 배선 연결 구성도
5/10A 릴레이의 배선 연결 구성도

사양

MirCR4x_KIT⁣ 4채널 SPDT형 사양

항목사양
채널 / 방향4채널 단방향
수신기 릴레이SPDT 5 A 또는 10 A, 최대 240 VAC(절대 최대)
보드 옵션표준 커넥터 / 플러그인 커넥터 추가 / 스틸 인클로저와 플러그인 커넥터 추가
공급 구성한 쌍 (영구 페어)
통신장거리 무선 / 시험 거리 가시거리 2 마일, 옥상 안테나 28 마일
건물 내 거리도시·실내 설치 시 일반적으로 1,000–2,000 ft
전압각 컨트롤러 12 VDC
무선 모듈 소비최소 13 mA, 표준 30 mA, 최대 50 mA
릴레이 비활성 시 소비최소 35 mA, 표준 100 mA, 최대 200 mA
릴레이 추가 소비활성 1개당 최소 28 mA, 표준 35 mA, 최대 60 mA
내구성기계 수명 10,000,000회, 전기 수명 100,000회 (최대 부하, 부품 정격)
환경 조건작동 -25~80 °C(권장), 습도 0~70 % (비응축)
단자나사 단자, 최대 12 AWG
상태 표시릴레이 상태 LED / 사용 중·준비 LED

활용 분야

네 곳의 회로를⁣ 무선 접점으로 제어할 때

  • 조명 제어 — 여러 구역의 조명을 한 쌍으로 개폐합니다.
  • 소형 모터 제어 — SPDT 릴레이로 소형 모터를 구동합니다.
  • 게이트 개폐기 구동 — 원격 게이트 개폐를 접점으로 제어합니다.

제품 상세 이미지

NCD MirCR4x_KIT 상세 이미지 1
NCD MirCR4x_KIT 상세 이미지 2
NCD MirCR4x_KIT 상세 이미지 3
NCD MirCR4x_KIT 상세 이미지 4

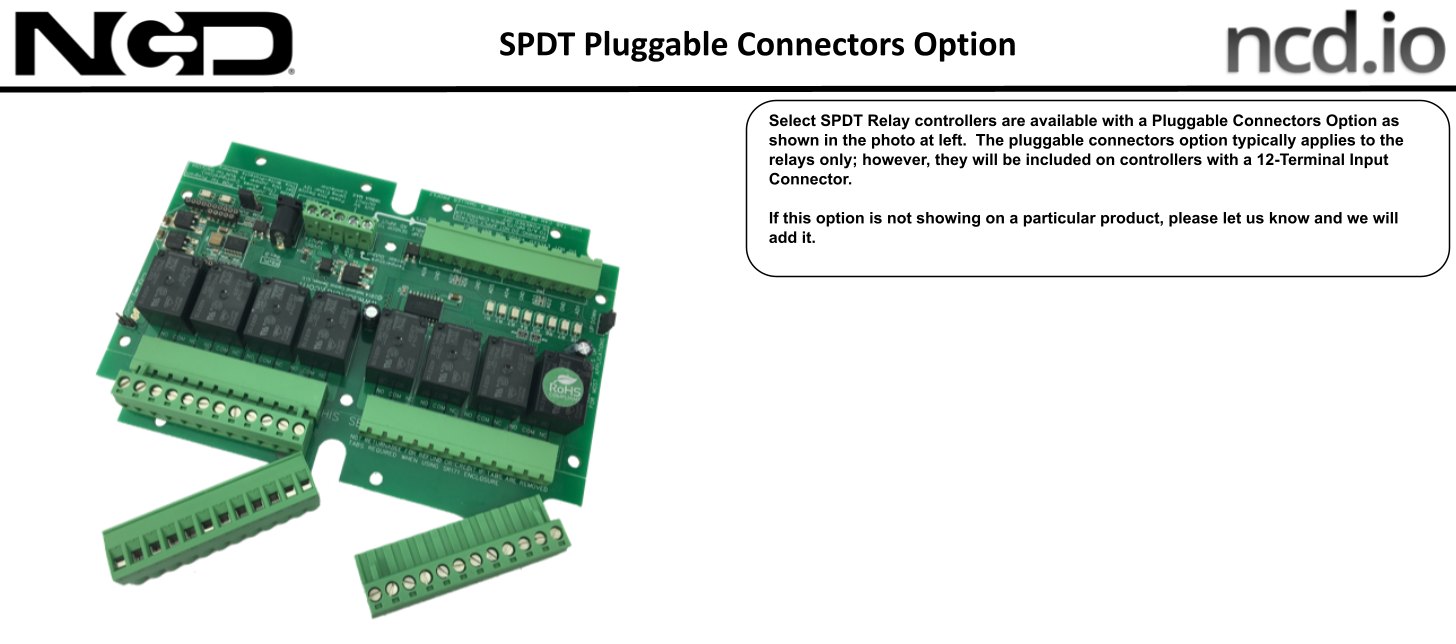

NCD MirCR4x_KIT - 탈착식 커넥터 옵션이 적용된 릴레이 보드 모습
탈착식 커넥터 옵션이 적용된 릴레이 보드 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

MirCR4x_KIT와⁣ 같은 계열 모델

  • MirCR1x_KIT — 1채널, 5 A·10 A SPDT 릴레이
  • MirCR1x0_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR1x_KIT — 1채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR2x_KIT — 2채널, 5 A·10 A SPDT 릴레이
  • MirCR2x0_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR2x_KIT — 2채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR4x0_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR4x_KIT — 4채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR8x_KIT — 8채널, 5 A·10 A SPDT 릴레이
  • MirCR8x0_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR8x_KIT — 8채널, SPST 솔리드스테이트 릴레이(타입 A~H)
