고전력 접점 여덟 개를⁣ 선 없이 개폐

NCD MirCR8x0_KIT 8채널 무선 고전력 릴레이 컨트롤러⁣ 채널 / 방향 : 8채널 단방향 (송신기 입력 → 수신기 릴레이)⁣ 결선 단자 : 0.250인치 퀵 커넥트⁣ 통신 거리 : 가시거리 시험 최대 2마일

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR8x0_KIT는 송신기의 접점 폐쇄 입력 8개로 수신기의 고전력 릴레이 8개를 무선 제어하는 8채널 접점 폐쇄 릴레이 컨트롤러(Wireless Contact Closure Relay Controller)입니다. 릴레이는 20 A SPDT 또는 30 A SPST 중에서 주문 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.

송신기와 수신기는 고유 일련번호로 짝을 맺은 영구 페어이며, 컨트롤러마다 12 VDC로 동작합니다. 국내 사용 가능 여부는 문의해 주세요.

8채널

접점 입력 8개, 릴레이 8개

20 A SPDT

또는 30 A SPST 선택

240 VAC

20 A·30 A 릴레이 최대

10 A

20 A SPDT의 C-NC 사이 한도

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1,000–2,000 ft

포함 안테나 기준 실내·도시 통신 거리

영구 페어

고유 일련번호로 짝을 맺은 송수신기

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

컴퓨터 불필요

연결 후 설정 없이 바로 동작

릴레이 정격

20 A SPDT와 30 A SPST⁣ 주문 전 확인 사항

20 A SPDT 릴레이는 240 VAC, 20 A까지이며, C와 NC 사이는 10 A를 넘기지 마세요. 30 A SPST 릴레이는 240 VAC, 30 A까지입니다.

20 A·30 A 릴레이는 0.250인치 퀵 커넥트(Quick Connect) 단자로 결선합니다.

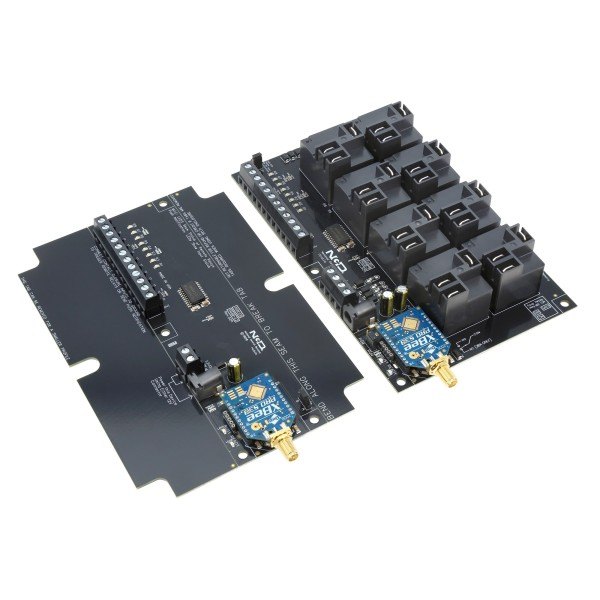

NCD MirCR8x0_KIT - 케이스와 릴레이 기판 및 무선 모듈 구성 모습
케이스와 릴레이 기판 및 무선 모듈 구성 모습

사양

MirCR8x0_KIT⁣ 8채널 고전력형 사양

항목사양
채널 / 방향8채널 단방향 (송신기 입력 → 수신기 릴레이)
판매 단위송신기와 수신기 영구 페어
수신기 릴레이20 A SPDT 또는 30 A SPST 릴레이 8개, 최대 240 VAC
20 A SPDT 제한C와 NC 사이 10 A 초과 금지
결선 단자0.250인치 퀵 커넥트
통신 방식장거리 무선
통신 거리가시거리 시험 최대 2마일, 옥상 안테나 28마일, 도시·실내 일반 1,000–2,000 ft
공급 전원컨트롤러마다 12 VDC
통신 두절 시스마트 모드에서 30초 이내 릴레이 꺼짐, 비콘 모드는 현재 상태 유지
작동 온도권장 -25~80 °C
상태 표시릴레이 상태 LED, 통신 사용 중·준비 LED

통신 거리

송신기와 수신기 사이⁣ 도달 거리 기준

MirCR8x0_KIT 한 쌍의 무선 구간은 건물이 없는 가시거리에서 2마일까지 시험되었고, 옥상에 안테나를 올리면 28마일까지 늘어납니다. 건물이 많은 도심과 실내에서는 1,000–2,000 ft가 보통입니다.

송수신 간 통신이 끊겼을 때 고전력 릴레이 8개가 어떻게 되는지는 동작 모드가 정합니다. 스마트 모드는 30초 이내에 모두 끄고, 비콘 모드는 끊기기 전 상태를 그대로 둡니다.

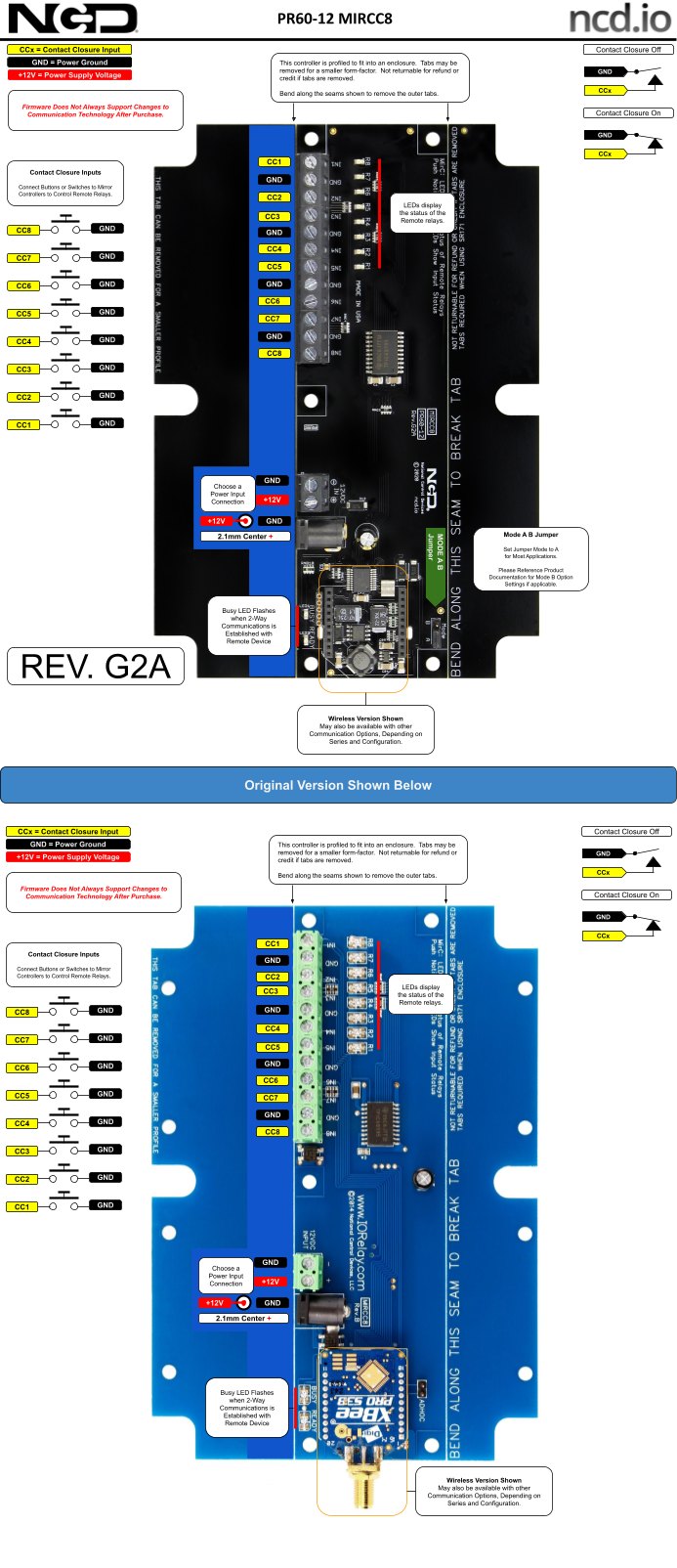

NCD MirCR8x0_KIT - 무선 릴레이 컨트롤러 개정판별 단자 배치 구성도
무선 릴레이 컨트롤러 개정판별 단자 배치 구성도

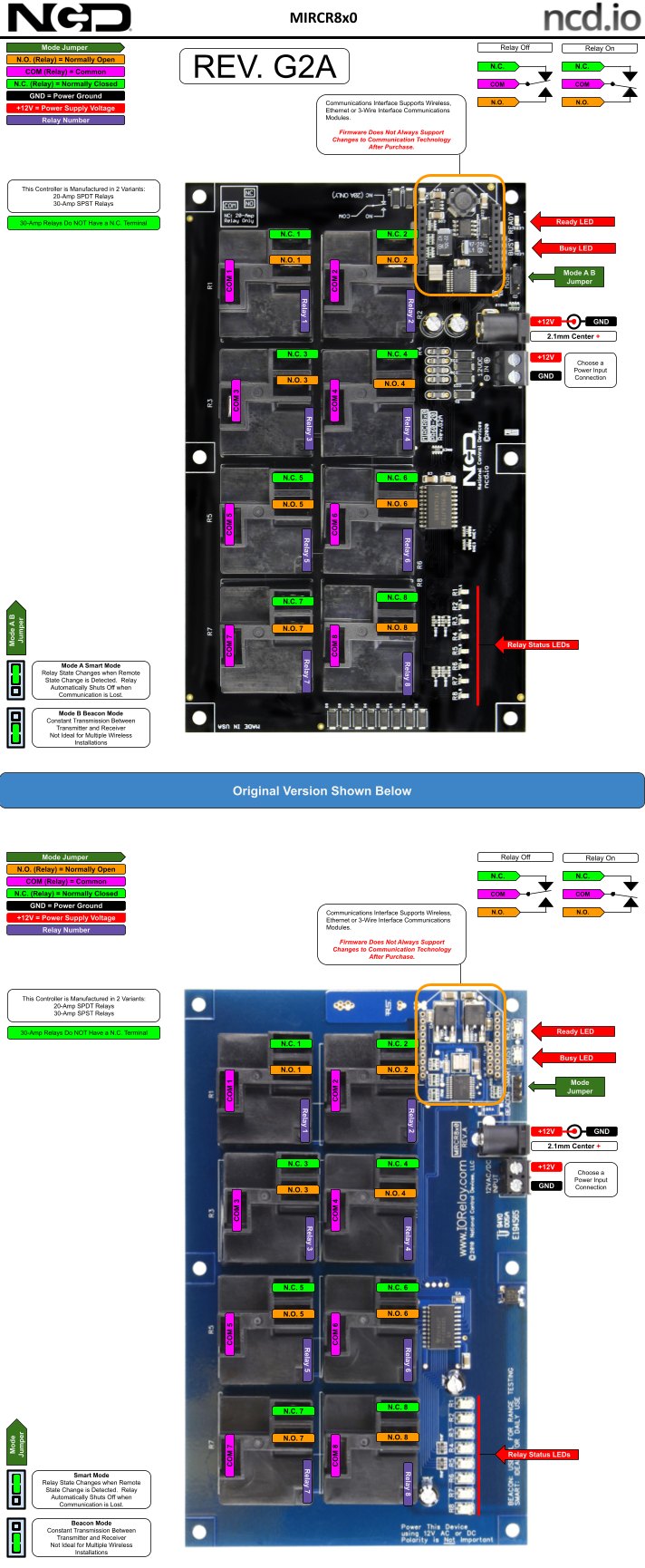

NCD MirCR8x0_KIT - 8채널 무선 릴레이 컨트롤러의 단자 배치 구성도
8채널 무선 릴레이 컨트롤러의 단자 배치 구성도

활용 분야

고전력 접점을 쓰는⁣ 원격 개폐 현장

  • 조명 제어 — 먼 곳의 조명을 송신기 접점으로 켭니다.
  • 모터 제어 — 수신기 릴레이로 모터를 구동합니다.
  • 게이트 개폐기 구동 — 경비실 접점으로 게이트를 작동합니다.
  • 펌프·밸브 제어 — 배선이 어려운 구간의 설비를 무선으로 개폐합니다.

제품 상세 이미지

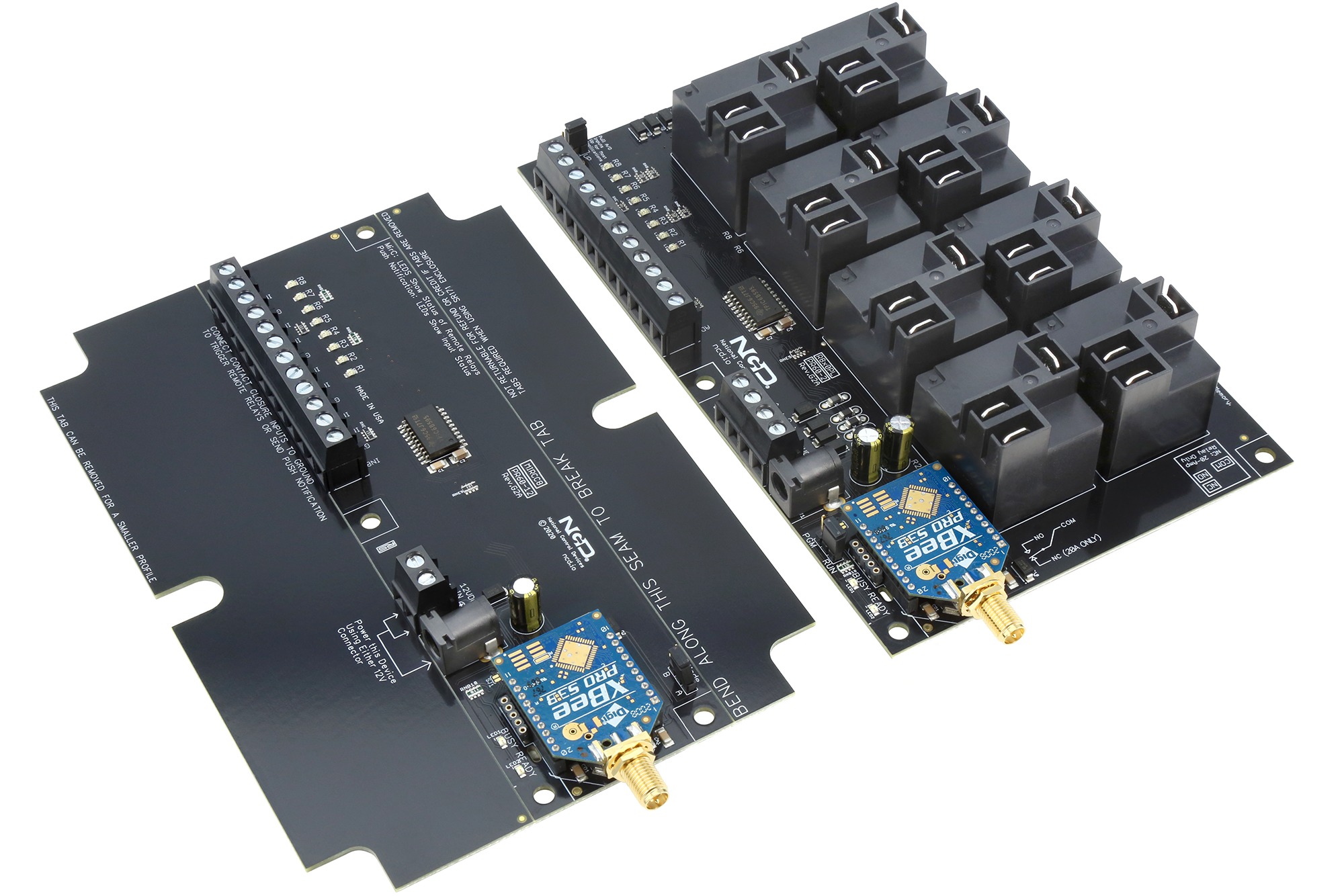

NCD MirCR8x0_KIT 상세 이미지 1

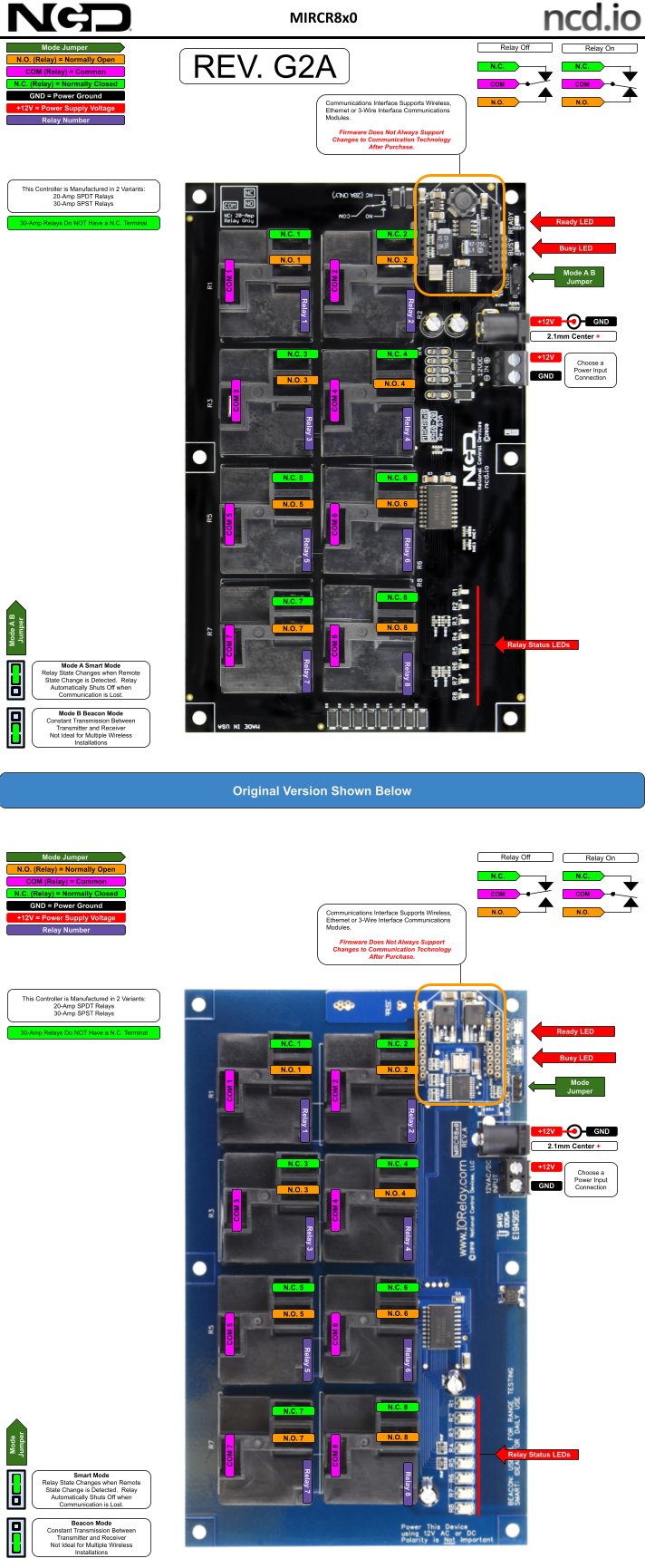

NCD MirCR8x0_KIT 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

MirCR8x0_KIT와⁣ 같은 계열 모델

  • MirCR1x_KIT — 5 A·10 A SPDT 릴레이를 갖춘 1채널형
  • MirCR1x0_KIT — 20 A SPDT·30 A SPST 고전력 릴레이를 갖춘 1채널형
  • MirCSSR1x_KIT — SPST 솔리드스테이트 릴레이(타입 A~H)를 갖춘 1채널형
  • MirCR2x_KIT — 5 A·10 A SPDT 릴레이를 갖춘 2채널형
  • MirCR2x0_KIT — 20 A SPDT·30 A SPST 고전력 릴레이를 갖춘 2채널형
  • MirCSSR2x_KIT — SPST 솔리드스테이트 릴레이(타입 A~H)를 갖춘 2채널형
  • MirCR4x_KIT — 5 A·10 A SPDT 릴레이를 갖춘 4채널형
  • MirCR4x0_KIT — 20 A SPDT·30 A SPST 고전력 릴레이를 갖춘 4채널형
  • MirCSSR4x_KIT — SPST 솔리드스테이트 릴레이(타입 A~H)를 갖춘 4채널형
  • MirCR8x_KIT — 5 A·10 A SPDT 릴레이를 갖춘 8채널형
  • MirCSSR8x_KIT — SPST 솔리드스테이트 릴레이(타입 A~H)를 갖춘 8채널형
