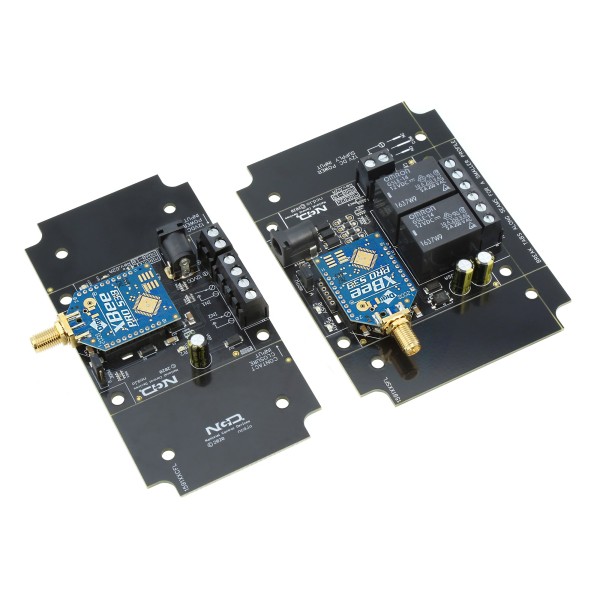

NCD MirCR2x_KIT 무선 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 2 채널 단방향

NCD MirCR2x_KIT 무선 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 2 채널 단방향

MODEL
MirCR2x_KIT
브랜드
NCD
제품문의 구매하기

접점 2개를 선 없이⁣ 멀리 전달하는 무선

NCD MirCR2x_KIT 2채널 무선 SPDT 릴레이 컨트롤러⁣ 채널 / 방향 : 2채널 단방향⁣ 수신기 릴레이 : SPDT 5 A 또는 10 A⁣ 세트 : 영구 페어 1세트

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR2x_KIT는 송신기의 접점 폐쇄 입력이 수신기의 SPDT 릴레이 2채널을 무선으로 제어하는 1방향 접점 폐쇄 릴레이 컨트롤러(Wireless Contact Closure Relay Controller, 영구 페어 무선 릴레이)입니다. 입력 신호 두 개를 각각 다른 회로로 보내야 할 때 한 쌍으로 처리합니다. (주)테솔이 국내에 공식 공급합니다.

릴레이는 5 A 또는 10 A SPDT 중에서 고르고, 보드 옵션으로 커넥터와 인클로저 구성을 정할 수 있습니다. 국내 사용 가능 여부는 문의해 주세요.

2채널

단방향 접점 폐쇄

5 A · 10 A

SPDT 중 선택

보드 옵션 3종

커넥터·인클로저

30초

스마트 모드 두절 시 꺼짐

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1,000–2,000 ft

포함 안테나 기준 실내·도시 통신 거리

영구 페어

고유 일련번호로 짝을 맺은 송수신기

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

컴퓨터 불필요

연결 후 설정 없이 바로 동작

주문 구성

MirCR2x_KIT의 릴레이 정격과⁣ 보드 옵션 세 가지

수신기 릴레이는 5 A SPDT 또는 10 A SPDT입니다. 보드 옵션은 표준 커넥터, 플러그인 커넥터 추가, 스틸 인클로저와 플러그인 커넥터 추가입니다.

릴레이 전기적 수명은 최대 부하에서 100,000회이며, 절대 최대 전압은 240 VAC입니다.

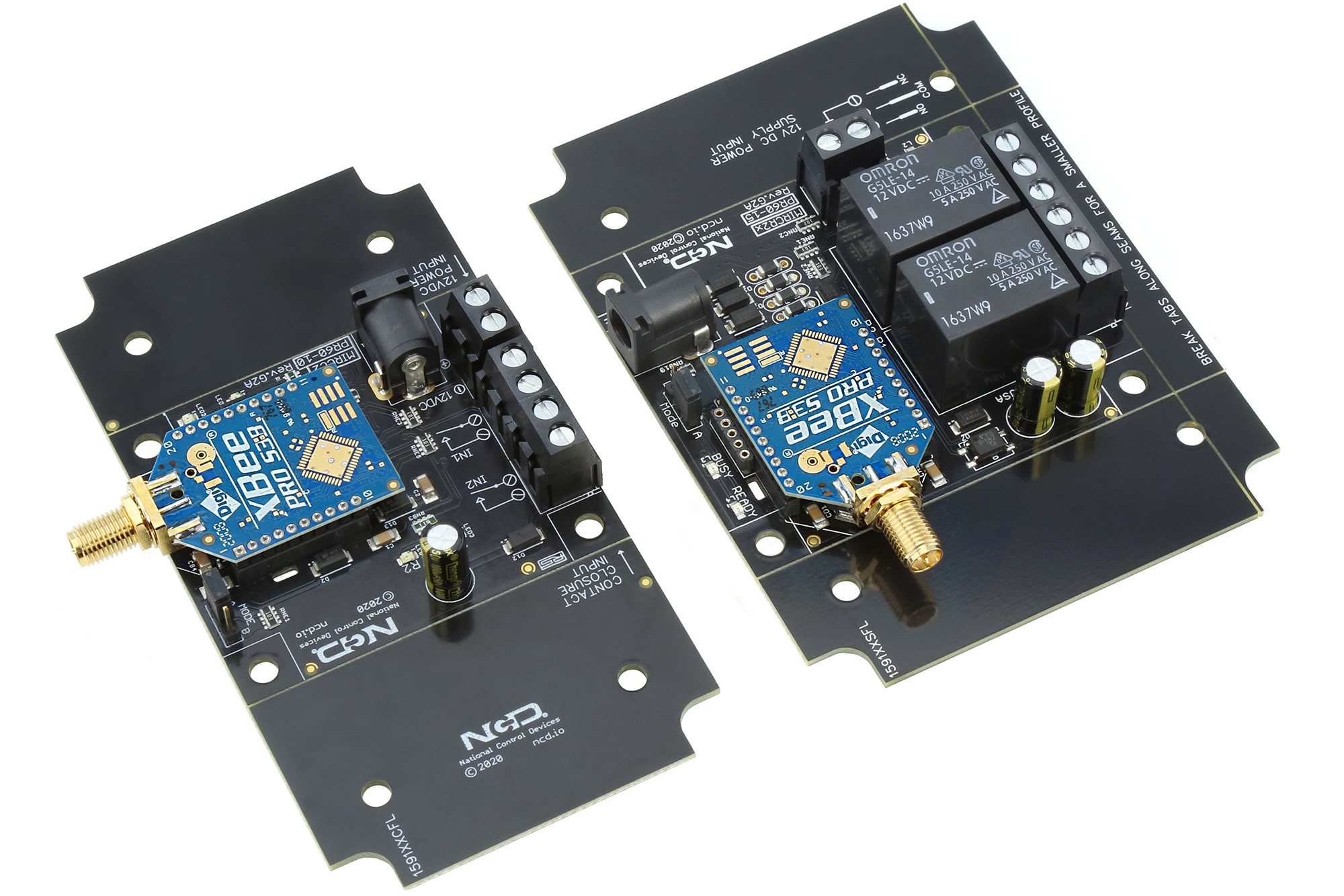

NCD MirCR2x_KIT - 안테나가 달린 2채널 릴레이 무선 컨트롤러 기판 한 쌍
안테나가 달린 2채널 릴레이 무선 컨트롤러 기판 한 쌍

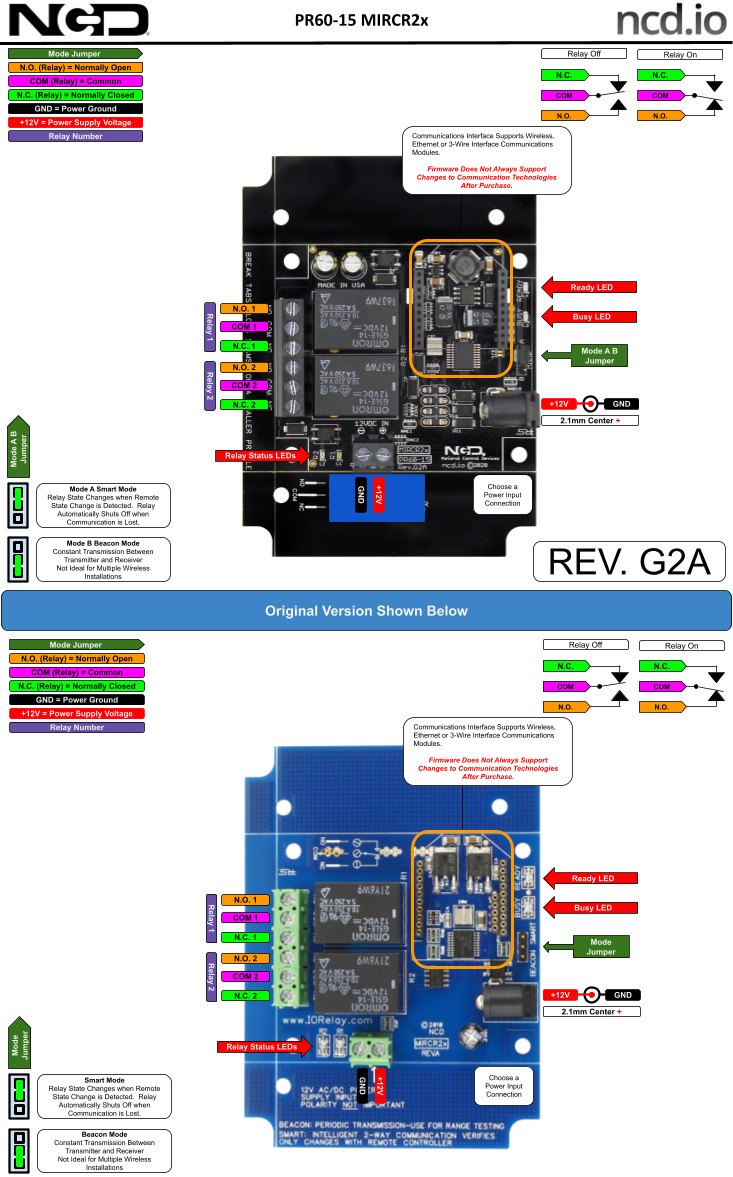

NCD MirCR2x_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

무선 환경

2채널 한 쌍의⁣ 설치 위치와 안테나

도시·실내에서는 일반적으로 1,000–2,000 ft까지 통신하며 건물 구조에 따라 달라집니다. 안테나는 금속 외함 밖으로 빼서 송신기와 수신기의 방향을 맞춥니다.

스마트 모드에서는 통신이 끊기면 수신기 릴레이 2개가 30초 이내에 꺼지고, 비콘 모드에서는 현재 상태를 유지합니다.

사양

MirCR2x_KIT⁣ 2채널 SPDT형 사양

항목사양
채널 / 방향2채널 단방향
수신기 릴레이SPDT 5 A 또는 10 A, 최대 240 VAC(절대 최대)
보드 옵션표준 커넥터 / 플러그인 커넥터 추가 / 스틸 인클로저와 플러그인 커넥터 추가
세트영구 페어 1세트
링크무선 (영구 페어)
무선 도달옥상 안테나 28 마일, 가시거리 시험 2 마일, 도시·실내 1,000–2,000 ft
전원 입력각 12 VDC
무선 모듈 소모최소 13 mA / 표준 30 mA / 최대 50 mA
기본 소모릴레이 비활성 시 최소 35 mA / 표준 100 mA / 최대 200 mA
릴레이 소모활성 1개마다 최소 28 mA / 표준 35 mA / 최대 60 mA
릴레이 수명기계 10,000,000회 / 전기 100,000회, 전기 수명은 최대 부하 시 부품 정격
내환경작동 -25~80 °C(권장), 습도 0~70 % 비응축
체결나사 단자 / 12 AWG
점등 표시릴레이 상태 및 통신 사용 중·준비

활용 분야

두 개 회로를 선 없이⁣ 원격 개폐할 때

  • 조명 제어 — 서로 다른 구역의 조명 두 곳을 각각 개폐합니다.
  • 소형 모터 제어 — 수신기 릴레이 하나로 소형 모터를 구동합니다.
  • 게이트 개폐기 구동 — 접점 신호 하나로 원격 게이트를 작동합니다.

제품 상세 이미지

NCD MirCR2x_KIT 상세 이미지 1
NCD MirCR2x_KIT 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

MirCR2x_KIT와⁣ 같은 계열 모델

  • MirCR1x_KIT — 1채널, 5 A·10 A SPDT 릴레이
  • MirCR1x0_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR1x_KIT — 1채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR2x0_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR2x_KIT — 2채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR4x_KIT — 4채널, 5 A·10 A SPDT 릴레이
  • MirCR4x0_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR4x_KIT — 4채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR8x_KIT — 8채널, 5 A·10 A SPDT 릴레이
  • MirCR8x0_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR8x_KIT — 8채널, SPST 솔리드스테이트 릴레이(타입 A~H)
