NCD MirCSSR1x_KIT 무선 접점 폐쇄 원격 릴레이 컨트롤러 1 채널 솔리드 스테이트 단방향

NCD MirCSSR1x_KIT 무선 접점 폐쇄 원격 릴레이 컨트롤러 1 채널 솔리드 스테이트 단방향

MODEL
MirCSSR1x_KIT
브랜드
NCD
제품문의 구매하기

전선을 깔기 어려운 구간을
무선으로 잇는 원격 릴레이

NCD MirC 무선 접점 폐쇄 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD MirC 무선은 송신기의 접점 폐쇄 입력으로 멀리 떨어진 수신기의 릴레이를 무선 제어하는 1방향 접점 폐쇄 릴레이 컨트롤러(Wireless Contact Closure Relay Controller, 영구 페어 무선 릴레이)입니다. 전선을 깔기 어렵거나 비용이 큰 구간의 원격 스위칭에 사용합니다.

송신기와 수신기는 고유 일련번호로 짝을 맺은 영구 페어이며, 포함된 안테나 기준 실내 통신 거리는 일반적으로 1,000–2,000 ft입니다. 채널은 1·2·4·8채널 중에서 정하고, 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1,000–2,000 ft

포함 안테나 기준 실내·도시 통신 거리

영구 페어

고유 일련번호로 짝을 맺은 송수신기

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

컴퓨터 불필요

연결 후 설정 없이 바로 동작

특징

영구 페어와 암호화 통신을
갖춘 무선 릴레이

핵심 특징현장에서 달라지는 점
영구 페어와 암호화 통신송신기와 수신기가 고유 일련번호로 짝을 맺고 짝이 맞는 상대와만 암호화된 채널로 통신하므로 이웃 설비의 신호가 섞이지 않습니다.
장거리 무선실내와 도시에서는 1,000–2,000 ft가 일반적이므로 건물 사이를 별도 중계 없이 연결하는 경우가 많습니다.
구성 없이 사용컴퓨터나 소프트웨어 없이 전원만 연결하면 바로 동작하므로 설치 준비 시간이 줄어듭니다.
스마트·비콘 모드스마트 모드는 입력이 바뀔 때만 전달하고, 비콘 모드는 초당 여러 번 통신하며 통신 범위를 시험합니다.
통신 끊김 동작스마트 모드는 10–30초 안에 릴레이가 꺼지고 비콘 모드는 현재 상태를 유지하므로, 현장 요구에 맞춰 모드를 선택하세요.
무전압 접점 출력릴레이는 전압을 출력하지 않는 접점이어서 부하 쪽 외부 전원을 그대로 개폐합니다.

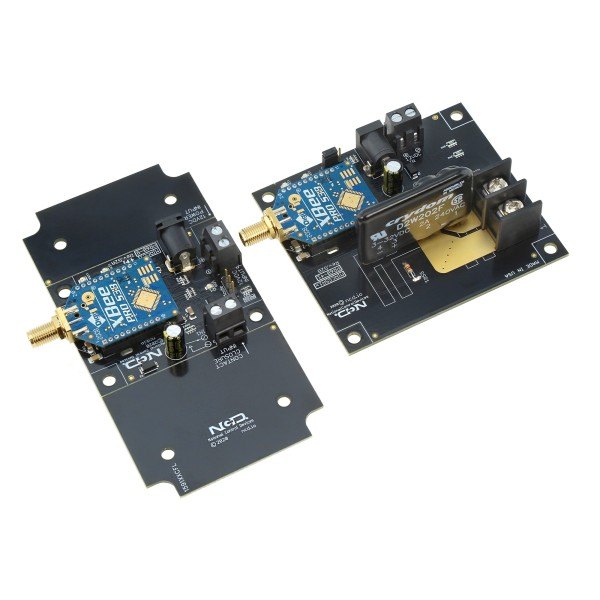

NCD MirCSSR1x_KIT - 무선 모듈과 솔리드 스테이트 릴레이 기판 2종
무선 모듈과 솔리드 스테이트 릴레이 기판 2종

통신 거리

설치 환경에 따른
무선 통신 거리

통신 거리는 건물 구조에 크게 좌우됩니다. 포함된 안테나로 실내·도시 환경은 1,000–2,000 ft가 일반적이며, 철근 콘크리트 벽이 많은 건물에서는 이보다 짧아질 수 있습니다. 설치 전에 비콘 모드로 위치별 도달 여부를 점검하세요. 비콘 모드는 초당 여러 번 통신하므로 LED 점등 상태로 도달 범위를 실시간으로 확인할 수 있습니다.

  • 무선 통신 모듈은 최소 13 mA, 표준 30 mA, 최대 50 mA를 소비하므로 전원 용량을 계산할 때 포함하세요.
  • 송신기와 수신기는 영구 페어이므로 한쪽만 교체하지 말고 쌍 단위로 관리하세요.

안테나 설치 위치

안테나를 금속 외함 밖으로 빼 수직으로 세우면 통신 상태가 안정적입니다. 송신기와 수신기의 안테나 방향을 맞춰 설치하세요.

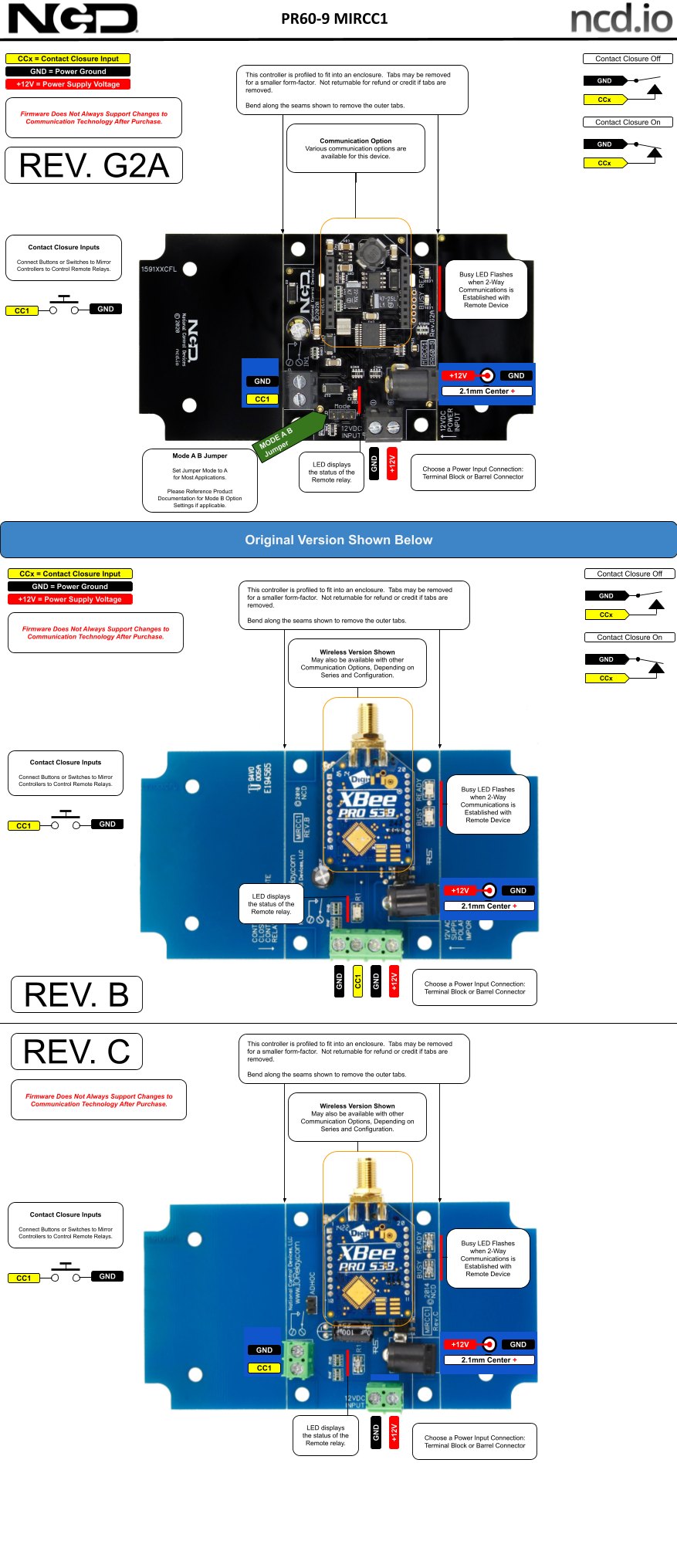

NCD MirCSSR1x_KIT - 무선 릴레이 컨트롤러 개정판별 단자 배치 구성도
무선 릴레이 컨트롤러 개정판별 단자 배치 구성도

릴레이 사용

무전압 접점 출력과
저전력 신호 사용 한계

릴레이는 접점만 출력하므로 부하용 전원은 따로 준비합니다. 릴레이 접점은 저전력 신호와 전압 감지 용도에 맞지 않아, 센서 신호선이나 계측 회로를 직접 개폐하는 데는 사용하지 않습니다. 모터, 조명, 펌프 같은 유도성 부하에는 유도 억제 커패시터를 함께 설치하세요.

수신기 릴레이 출력부

수신기 릴레이 단자에 부하 전원선을 직렬로 연결합니다. SPDT형은 5 A 또는 10 A, 고전력형은 20 A SPDT 또는 30 A SPST이며, 모두 최대 240 VAC가 절대 최대입니다.

사양

무선 영구 페어
상세 사양

항목사양
구성송신기 + 수신기 영구 페어
통신장거리 무선
통신 거리가시거리 2 마일 시험 · 옥상 안테나 28 마일 · 도시 · 실내 1,000–2,000 ft
채널1 · 2 · 4 · 8채널
전원컨트롤러마다 12 VDC (작동 범위 10–15 VDC)
정격 기준12 VDC 동작, 21 °C 기준
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
부하유도성 부하(모터 · 조명 · 펌프 · 솔레노이드 · 변압기)는 유도 억제 커패시터 사용
무선 통신 모듈 전력 소비최소 13 mA · 표준 30 mA · 최대 50 mA
대기 전력 소비최소 35 mA · 표준 100 mA · 최대 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비활성 릴레이 1개당 최소 28 mA · 표준 35 mA · 최대 60 mA
작동 온도 범위-40 ~ 85 °C (구성 요소 이론 한계 기준)
보관 온도 범위-55 ~ 85 °C (구성 요소 이론 한계 기준)
작동 주변 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
작동 수명 (기계)10,000,000회 (구성 요소 작동 등급)
작동 수명 (전기)100,000회 (최대 부하 시 부품 정격)
배선나사 단자, 최대 12 AWG
상태 표시릴레이 · 통신 LED, 사용 중 · 준비 LED

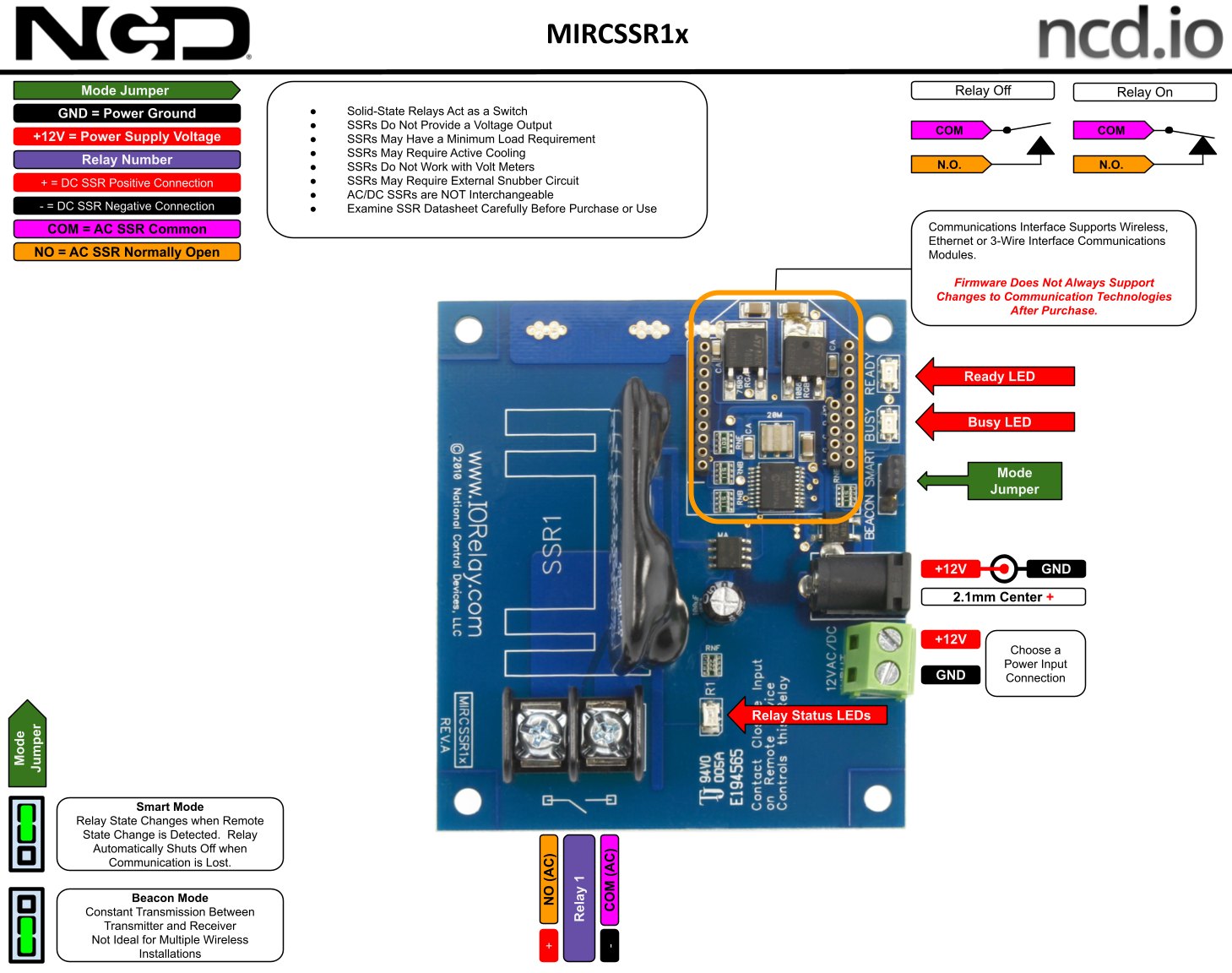

NCD MirCSSR1x_KIT - 1채널 무선 릴레이 컨트롤러의 단자 배치 구성도
1채널 무선 릴레이 컨트롤러의 단자 배치 구성도

활용 분야

전선을 깔기 어려운
원격 스위칭 현장

  • 원격 게이트 작동 — 경비실 입력으로 먼 게이트의 개폐 릴레이를 구동합니다.
  • 원격 조명과 소형 모터 제어 — 건물 안 스위치로 야외 조명이나 소형 모터를 켭니다.
  • 원격 펌프 제어 — 포설이 어려운 구간의 펌프를 무선으로 기동합니다.
  • 온도 오버라이드 — 온도 접점으로 떨어진 설비의 동작 조건을 바꿉니다.
  • 배선 곤란 구간 — 도로나 수로를 가로질러야 하는 현장에서 신호를 무선으로 전달합니다.

선택 가이드

무선 영구 페어
모델 선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
입력 하나로 원격 릴레이만 켤 때MirC 무선 (1방향)송신기 입력과 수신기 릴레이를 분리한 영구 페어입니다.
양쪽 모두 입력과 릴레이가 필요할 때MirX 무선 (양방향)두 컨트롤러가 서로의 입력으로 상대의 릴레이를 제어하는 양방향 구성입니다.
선 세 가닥으로 잇고 싶을 때MirC 유선 (3선)3선 연결로 최대 1000 ft까지 배선합니다.
LAN 케이블로 잇고 싶을 때MirC 이더넷 (LAN 전용)같은 LAN 안에서 DHCP 또는 고정 IP로 연결합니다.

구성·옵션

MirC 무선 채널 수와
릴레이별 모델명

모델명채널릴레이
MirCR1x_KIT1SPDT · 5 A 또는 10 A
MirCR1x0_KIT1고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR1x_KIT1솔리드스테이트 (SSR 별도 선택)
MirCR2x_KIT2SPDT · 5 A 또는 10 A
MirCR2x0_KIT2고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR2x_KIT2솔리드스테이트 (SSR 별도 선택)
MirCR4x_KIT4SPDT · 5 A 또는 10 A
MirCR4x0_KIT4고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR4x_KIT4솔리드스테이트 (SSR 별도 선택)
MirCR8x_KIT8SPDT · 5 A 또는 10 A
MirCR8x0_KIT8고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR8x_KIT8솔리드스테이트 (SSR 별도 선택)

제품 상세 이미지

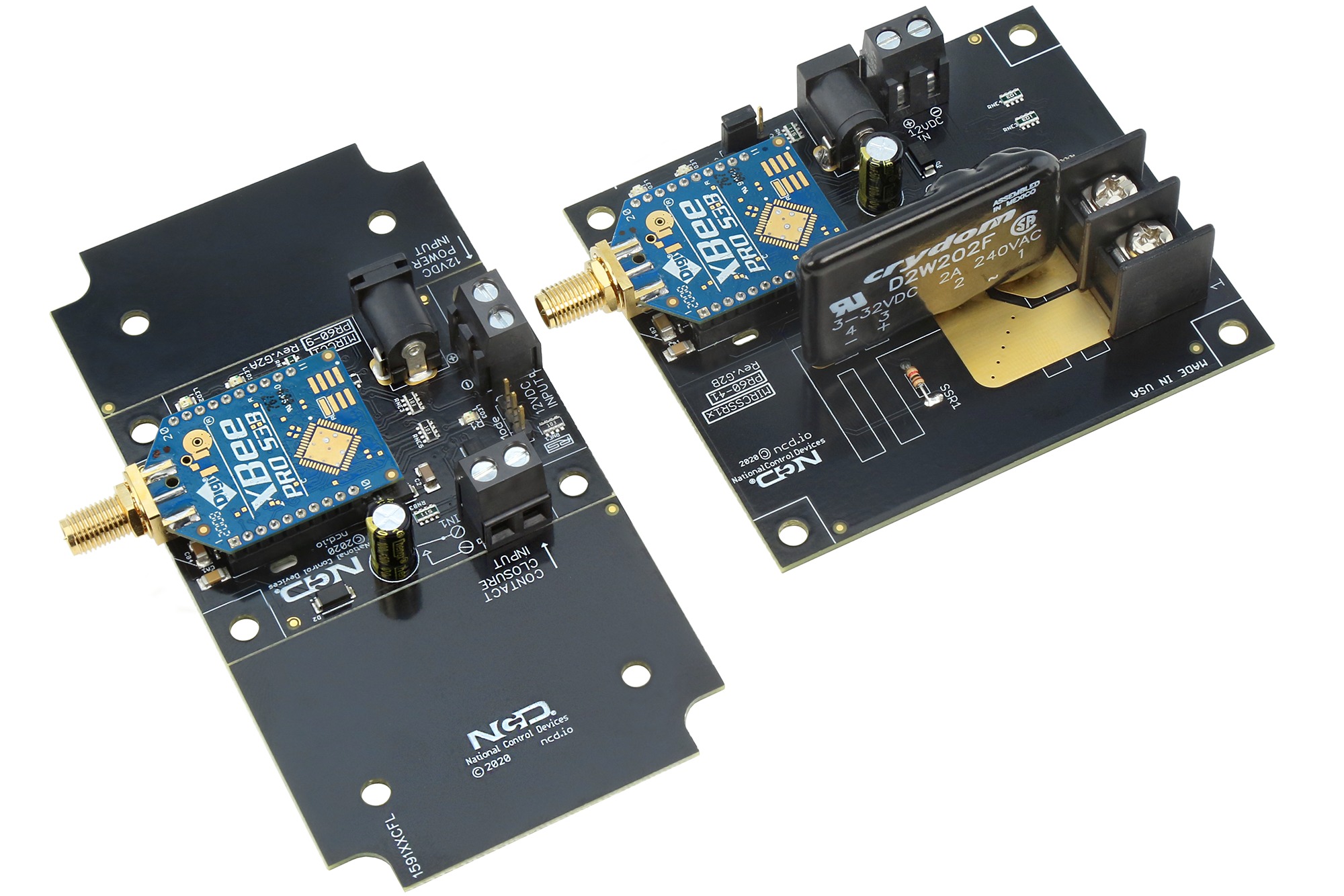

NCD MirCSSR1x_KIT 상세 이미지 1
