고전력 부하 네 곳을⁣ 무선 접점으로 개폐

NCD MirCR4x0_KIT 4채널 무선 고전력 릴레이 컨트롤러⁣ 채널 / 방향 : 4채널 단방향⁣ 수신기 릴레이 : 20 A SPDT 또는 30 A SPST⁣ 공급 전압 : 장치당 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR4x0_KIT는 송신기의 접점 폐쇄 입력으로 수신기의 고전력 릴레이 4채널을 무선 제어하는 1방향 접점 폐쇄 릴레이 컨트롤러(Wireless Contact Closure Relay Controller, 영구 페어 무선 릴레이)입니다. 수신기 릴레이는 20 A SPDT 또는 30 A SPST이며 최대 정격은 선택한 릴레이에 따릅니다. (주)테솔이 국내에 공식 공급합니다.

전류가 큰 부하 네 개를 선 없이 원격 개폐할 때 맞는 구성입니다. 국내 사용 가능 여부는 문의해 주세요.

4채널

단방향 접점 폐쇄

20 A · 30 A

SPDT 또는 SPST 중 선택

1,000–2,000 ft

도시·실내 일반 통신 거리

30초

스마트 모드 두절 시 꺼짐

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1,000–2,000 ft

포함 안테나 기준 실내·도시 통신 거리

영구 페어

고유 일련번호로 짝을 맺은 송수신기

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

컴퓨터 불필요

연결 후 설정 없이 바로 동작

릴레이

MirCR4x0_KIT에서 고르는⁣ 고전력 릴레이 종류

20 A SPDT 또는 30 A SPST 중 하나를 주문 때 정하며, 보드 옵션 선택 항목은 없습니다. 20 A SPDT는 C–NC 사이 전류가 10 A를 넘지 않아야 합니다.

모터나 솔레노이드 같은 유도성 부하는 유도 억제 커패시터를 병렬로 달아 사용합니다. 최대 부하 기준 전기적 수명은 100,000회입니다.

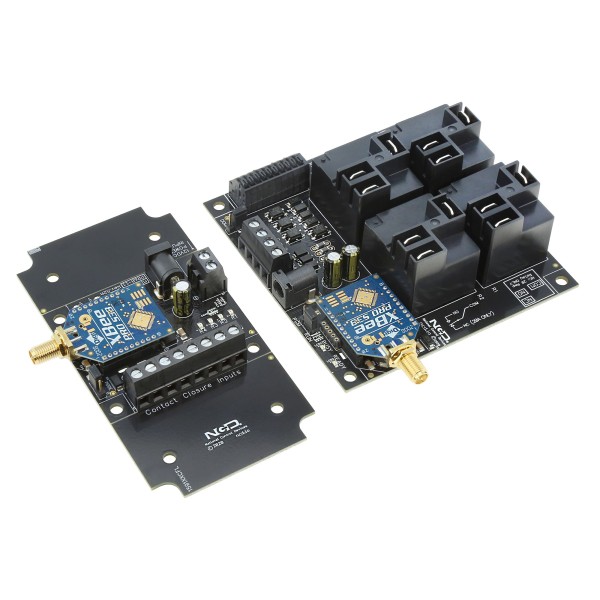

NCD MirCR4x0_KIT - 무선 모듈 송신기와 고전력 릴레이 수신기 키트
무선 모듈 송신기와 고전력 릴레이 수신기 키트

연결 상태

영구 페어와⁣ 통신 두절 시 동작

송신기와 수신기는 고유 일련번호로 짝을 맺습니다. 스마트 모드에서 통신이 끊기면 수신기 릴레이 4개가 30초 이내에 꺼지며, 비콘 모드에서는 현재 상태를 유지합니다. 통신 상태는 사용 중·준비 LED로 확인합니다.

도달 거리는 도시·실내에서 일반적으로 1,000–2,000 ft이며 가시거리 시험은 2 마일입니다.

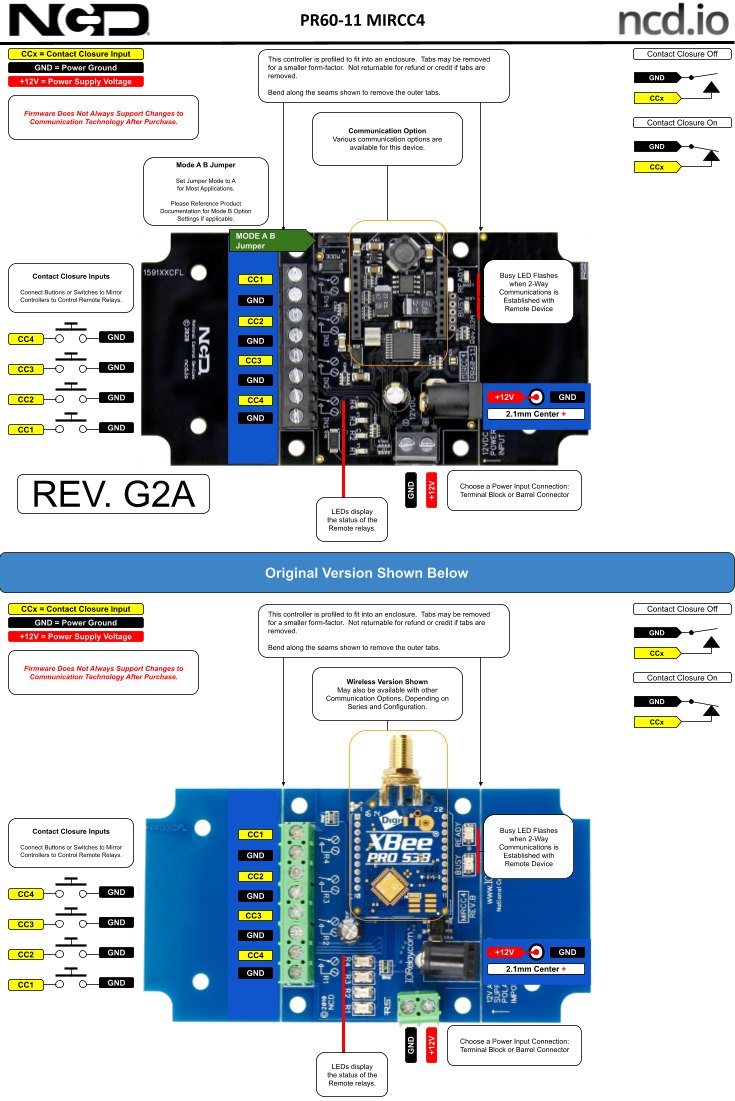

NCD MirCR4x0_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

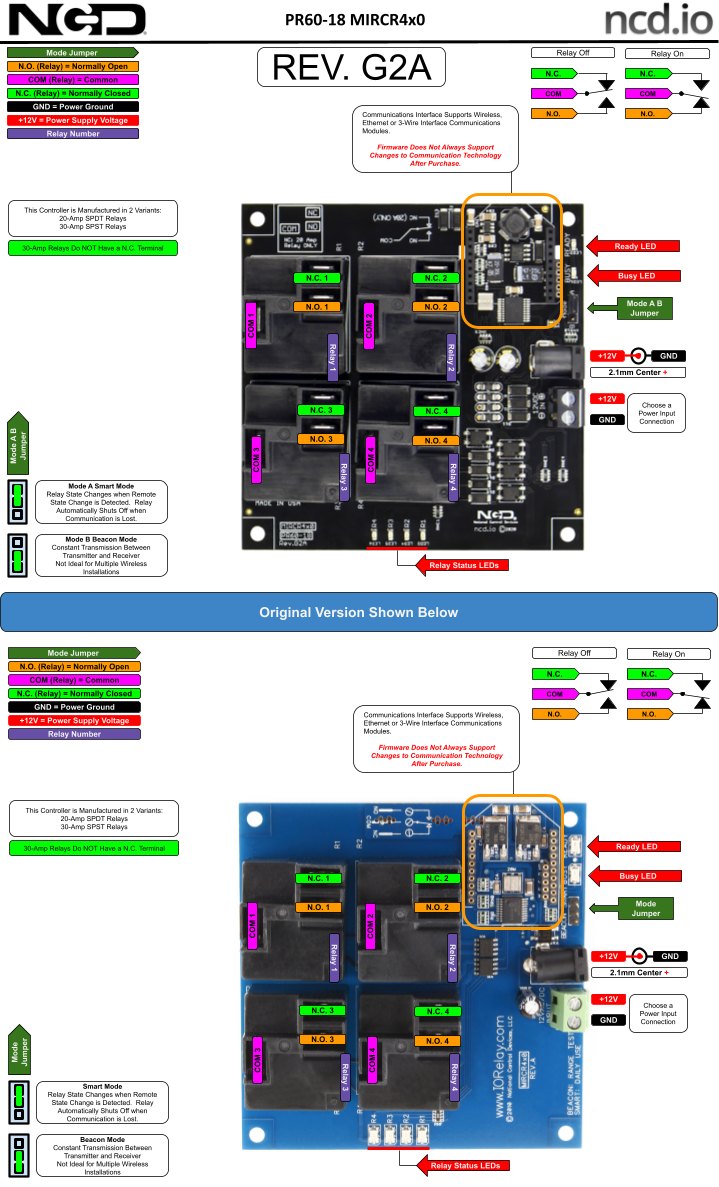

NCD MirCR4x0_KIT - 4채널 무선 릴레이 컨트롤러의 단자 배치 구성도
4채널 무선 릴레이 컨트롤러의 단자 배치 구성도

사양

MirCR4x0_KIT⁣ 4채널 고전력형 사양

항목사양
채널 / 방향4채널 단방향
수신기 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
20 A SPDT의 NC 접점C–NC 사이 10 A 이하
포장 구성한 쌍의 송신기와 수신기
통신 종류무선, 영구 페어
거리 정보도시·실내 1,000–2,000 ft, 가시거리 시험 2 마일, 옥상 안테나 28 마일
공급 전압장치당 12 VDC
무선부 전류최소 13 mA, 표준 30 mA, 최대 50 mA
대기 전류릴레이 비활성 시 최소 35 · 표준 100 · 최대 200 mA
릴레이 전류1개 활성 시 최소 28 · 표준 35 · 최대 60 mA
수명 정보기계 10,000,000회, 전기 100,000회 (부품 정격, 전기 수명은 최대 부하 기준)
온도 조건작동 -25~80 °C(권장)
습도 조건0~70 % 비응축
LED릴레이/통신 LED

활용 분야

고전력 회로 여러 개를⁣ 무선으로 개폐할 때

  • 조명과 모터 — 여러 구역의 조명이나 모터를 개폐합니다.
  • 게이트 개폐기 — 원격 게이트를 무선 접점으로 작동합니다.
  • 펌프와 밸브 컨트롤러 — 설비별 제어 회로를 나눠 개폐합니다.

제품 상세 이미지

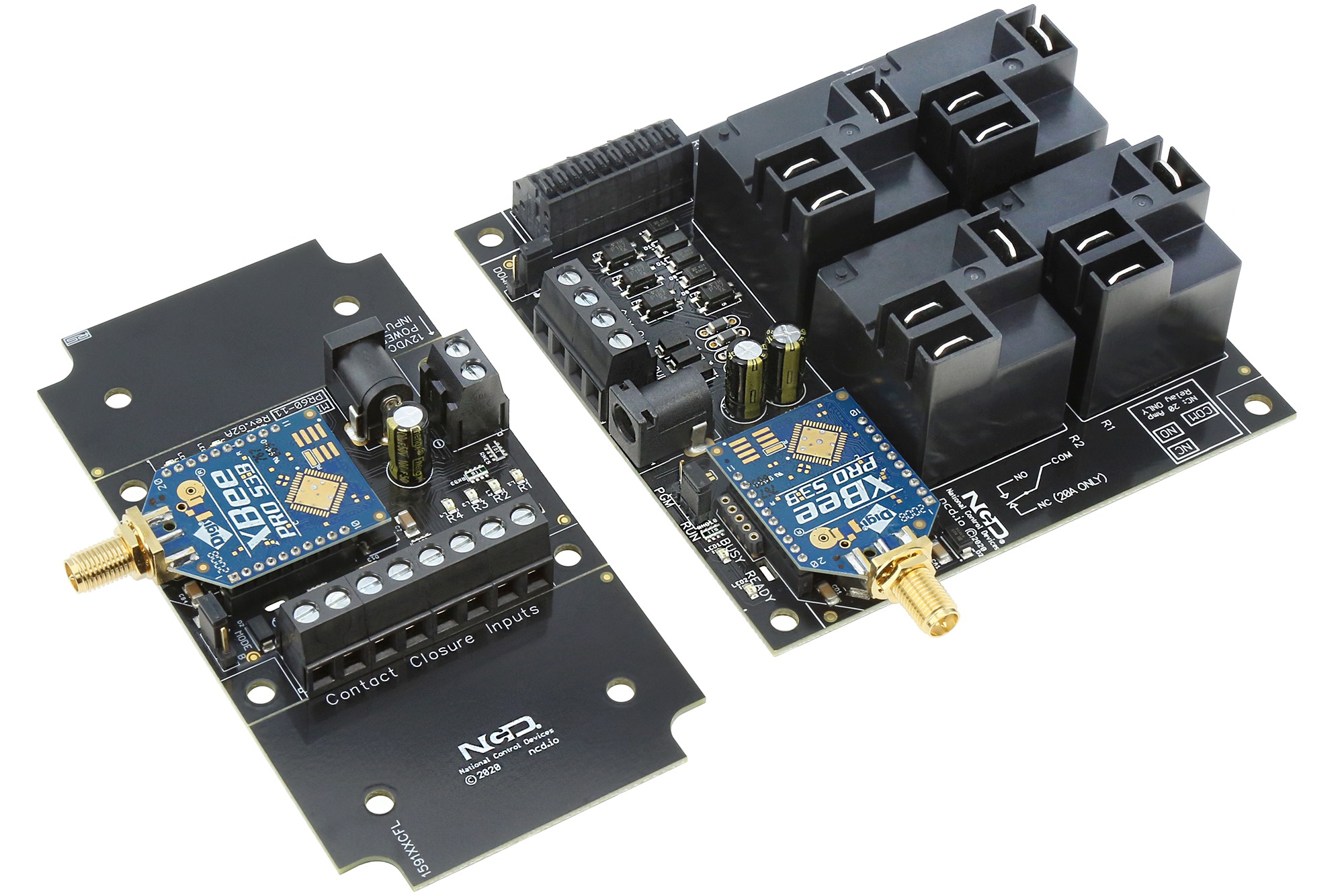

NCD MirCR4x0_KIT 상세 이미지 1
NCD MirCR4x0_KIT 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

MirCR4x0_KIT와⁣ 같은 계열 모델

  • MirCR1x_KIT — 1채널, 5 A·10 A SPDT 릴레이
  • MirCR1x0_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR1x_KIT — 1채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR2x_KIT — 2채널, 5 A·10 A SPDT 릴레이
  • MirCR2x0_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR2x_KIT — 2채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR4x_KIT — 4채널, 5 A·10 A SPDT 릴레이
  • MirCSSR4x_KIT — 4채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR8x_KIT — 8채널, 5 A·10 A SPDT 릴레이
  • MirCR8x0_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR8x_KIT — 8채널, SPST 솔리드스테이트 릴레이(타입 A~H)
