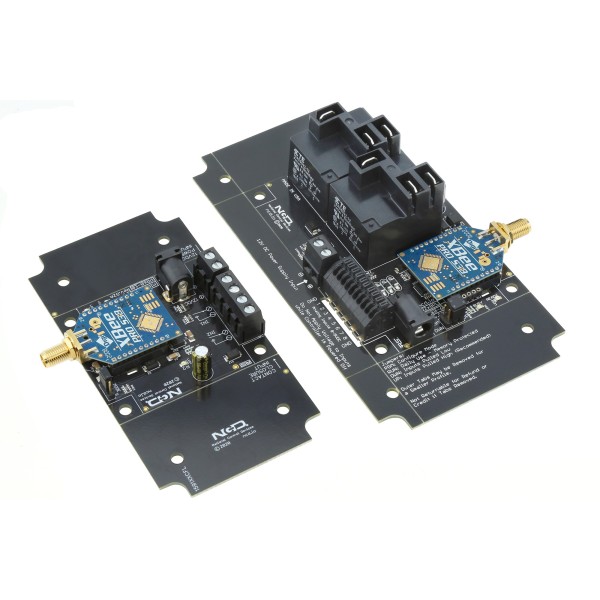

NCD MirCR2x0_KIT 무선 접점 폐쇄 원격 고전력 릴레이 컨트롤러 2 채널 단방향

NCD MirCR2x0_KIT 무선 접점 폐쇄 원격 고전력 릴레이 컨트롤러 2 채널 단방향

MODEL
MirCR2x0_KIT
브랜드
NCD
제품문의 구매하기

고전력 릴레이 2개를⁣ 선 없이 원격 개폐

NCD MirCR2x0_KIT 2채널 무선 고전력 릴레이 컨트롤러⁣ 채널 / 방향 : 2채널 단방향⁣ 수신기 릴레이 : 20 A SPDT 또는 30 A SPST⁣ 입력 전원 : 송신기 12 VDC, 수신기 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR2x0_KIT는 송신기의 접점 폐쇄 입력으로 수신기의 고전력 릴레이 2채널을 무선 제어하는 1방향 접점 폐쇄 릴레이 컨트롤러(Wireless Contact Closure Relay Controller, 영구 페어 무선 릴레이)입니다. 수신기 릴레이는 20 A SPDT 또는 30 A SPST이며, 최대 정격은 고른 릴레이에 따릅니다. (주)테솔이 국내에 공식 공급합니다.

송신기와 수신기가 한 쌍으로 만들어져 전원을 넣으면 곧바로 함께 동작합니다. 국내 사용 가능 여부는 문의해 주세요.

2채널

단방향 접점 폐쇄

20 A · 30 A

SPDT 또는 SPST 중 선택

2 마일

가시거리 시험 기준

30초

스마트 모드 두절 시 꺼짐

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

1,000–2,000 ft

포함 안테나 기준 실내·도시 통신 거리

영구 페어

고유 일련번호로 짝을 맺은 송수신기

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

컴퓨터 불필요

연결 후 설정 없이 바로 동작

통신 범위

MirCR2x0_KIT의 시험 거리와⁣ 실내 도달 거리

가시거리 시험에서 2 마일까지 통신이 확인되었고, 옥상 안테나를 설치하면 28 마일까지 가능합니다. 도시·실내 설치는 일반적으로 1,000–2,000 ft입니다.

건물 구조와 전파 환경에 따라 달라지므로 설치 전에 비콘 모드로 위치를 확인하세요.

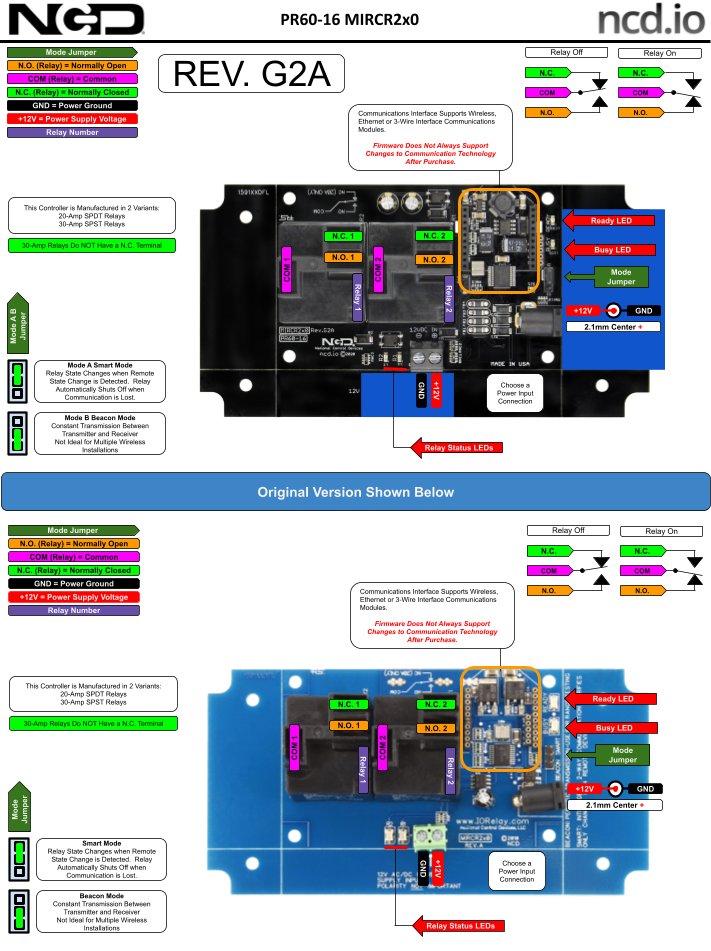

NCD MirCR2x0_KIT - 2채널 무선 릴레이 컨트롤러의 단자 배치 구성도
2채널 무선 릴레이 컨트롤러의 단자 배치 구성도

릴레이 구성

MirCR2x0_KIT 고전력 릴레이와⁣ 통신 두절 동작

주문 때 20 A SPDT 또는 30 A SPST 중 하나를 고르며, 20 A SPDT의 C–NC(b접점) 쪽은 10 A까지입니다. 유도성 부하에는 유도 억제 커패시터를 병렬로 설치하세요.

통신이 끊기면 스마트 모드에서는 30초 이내에 수신기 릴레이가 꺼지고, 비콘 모드에서는 마지막 상태가 유지됩니다. 릴레이 상태는 양쪽 LED로 확인합니다.

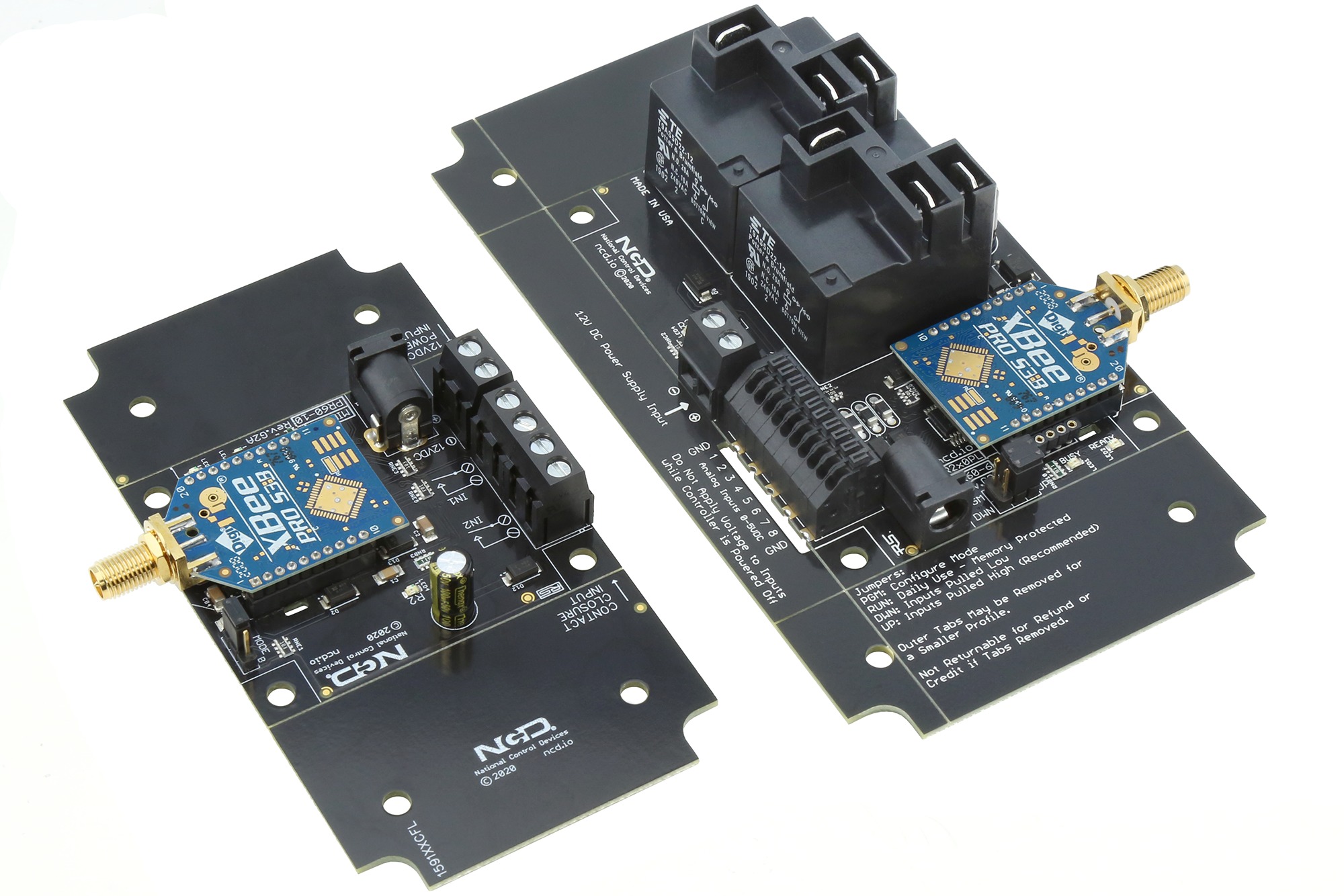

NCD MirCR2x0_KIT - 무선 모듈 송신기와 릴레이 수신기 케이스 키트
무선 모듈 송신기와 릴레이 수신기 케이스 키트
NCD MirCR2x0_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

사양

MirCR2x0_KIT⁣ 2채널 고전력형 사양

항목사양
채널 / 방향2채널 단방향
수신기 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
20 A SPDT의 NC 접점C–NC 사이 10 A 이하
패키지송신기·수신기 한 세트(영구 페어)
연결무선
거리 기준실내·도시 일반 1,000–2,000 ft, 가시거리 시험 2 마일, 옥상 안테나 시 28 마일
입력 전원송신기 12 VDC, 수신기 12 VDC
무선부 소비 전류최소 13 mA · 표준 30 mA · 최대 50 mA
무부하 전류최소 35 mA · 표준 100 mA · 최대 200 mA
릴레이 구동 전류활성 릴레이 1개당 최소 28 mA · 표준 35 mA · 최대 60 mA
수명 등급기계 10,000,000회 · 전기 100,000회(최대 부하 기준 부품 정격)
동작 온도-25~80 °C(권장)
습도0~70 % 비응축
상태 표시릴레이·통신 LED

활용 분야

고전력 두 회로를⁣ 무선으로 제어할 때

  • 조명과 모터 — 두 곳의 조명이나 모터 회로를 따로 개폐합니다.
  • 게이트 개폐기 — 접점 신호로 원격 게이트를 작동합니다.
  • 펌프·밸브 컨트롤러 — 펌프 한 대와 밸브 한 곳처럼 두 회로를 나눠 제어합니다.

제품 상세 이미지

NCD MirCR2x0_KIT 상세 이미지 1
NCD MirCR2x0_KIT 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

MirCR2x0_KIT와⁣ 같은 계열 모델

  • MirCR1x_KIT — 1채널, 5 A·10 A SPDT 릴레이
  • MirCR1x0_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR1x_KIT — 1채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR2x_KIT — 2채널, 5 A·10 A SPDT 릴레이
  • MirCSSR2x_KIT — 2채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR4x_KIT — 4채널, 5 A·10 A SPDT 릴레이
  • MirCR4x0_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR4x_KIT — 4채널, SPST 솔리드스테이트 릴레이(타입 A~H)
  • MirCR8x_KIT — 8채널, 5 A·10 A SPDT 릴레이
  • MirCR8x0_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
  • MirCSSR8x_KIT — 8채널, SPST 솔리드스테이트 릴레이(타입 A~H)
