NCD MIRCR2x_ZRS_KIT 직접 유선 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 2 채널 단방향

MODEL: MIRCR2x_ZRS_KIT
브랜드: NCD

제품문의 구매하기

두 개의 접점 신호를⁣ 3선으로 전달

NCD MIRCR2x_ZRS_KIT 유선 접점 폐쇄 릴레이 컨트롤러⁣ 세트 구성 : 송신기·수신기가 묶인 1세트⁣ 제어 채널 : 2채널 (1방향)⁣ 송수신 배선 : 3선 결선, 거리 최대 1000 ft

견적 받기

NCD 한국 독점 공급 파트너

NCD MIRCR2x_ZRS_KIT 모델은 송신기의 접점 폐쇄 입력이 수신기의 SPDT 릴레이를 제어하는 2채널 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 3선 유선 원격 릴레이)입니다. 전선 3가닥으로 최대 1000 ft까지 연결하고, 릴레이는 5 A 또는 10 A 중에서 주문할 때 정합니다. (주)테솔이 국내에 공식 공급합니다.

스위치 두 개의 신호를 송신기·수신기 한 쌍으로 전달합니다. 각 컨트롤러에 12 VDC 전원이 필요합니다.

2채널

단방향 접점 폐쇄

5 A · 10 A

SPDT 중 선택

1000 ft

3선 통신 거리

12 VDC

컨트롤러마다

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

기계식 릴레이 유형

데이터시트와 도면

튜토리얼과 동영상

3선 연결

전선 세 가닥으로 송수신기 결합

최대 1000 ft

송신기와 수신기 사이 배선 거리

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

12 VDC

컨트롤러마다 공급하는 구동 전원

주문 구성

MIRCR2x_ZRS_KIT⁣ 릴레이 정격과 커넥터

수신기 릴레이는 5 A 또는 10 A SPDT이고, 보드 옵션은 표준 커넥터, 플러그인 커넥터 추가, 스틸 인클로저와 플러그인 커넥터 추가 중에서 고릅니다. 절대 최대 전압은 240 VAC입니다.

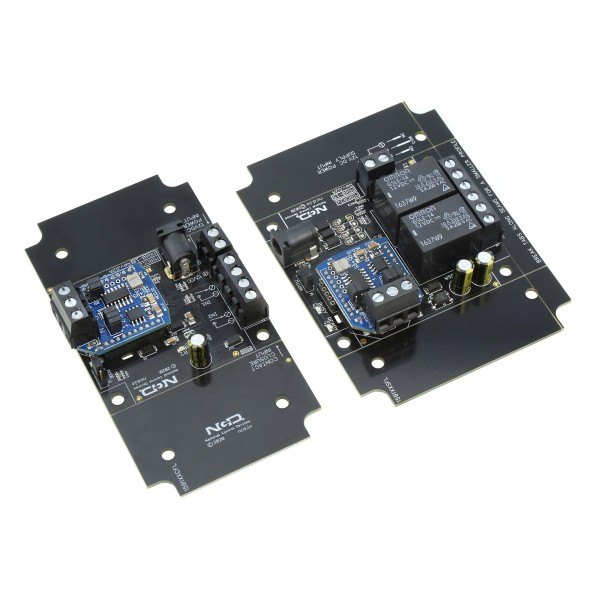

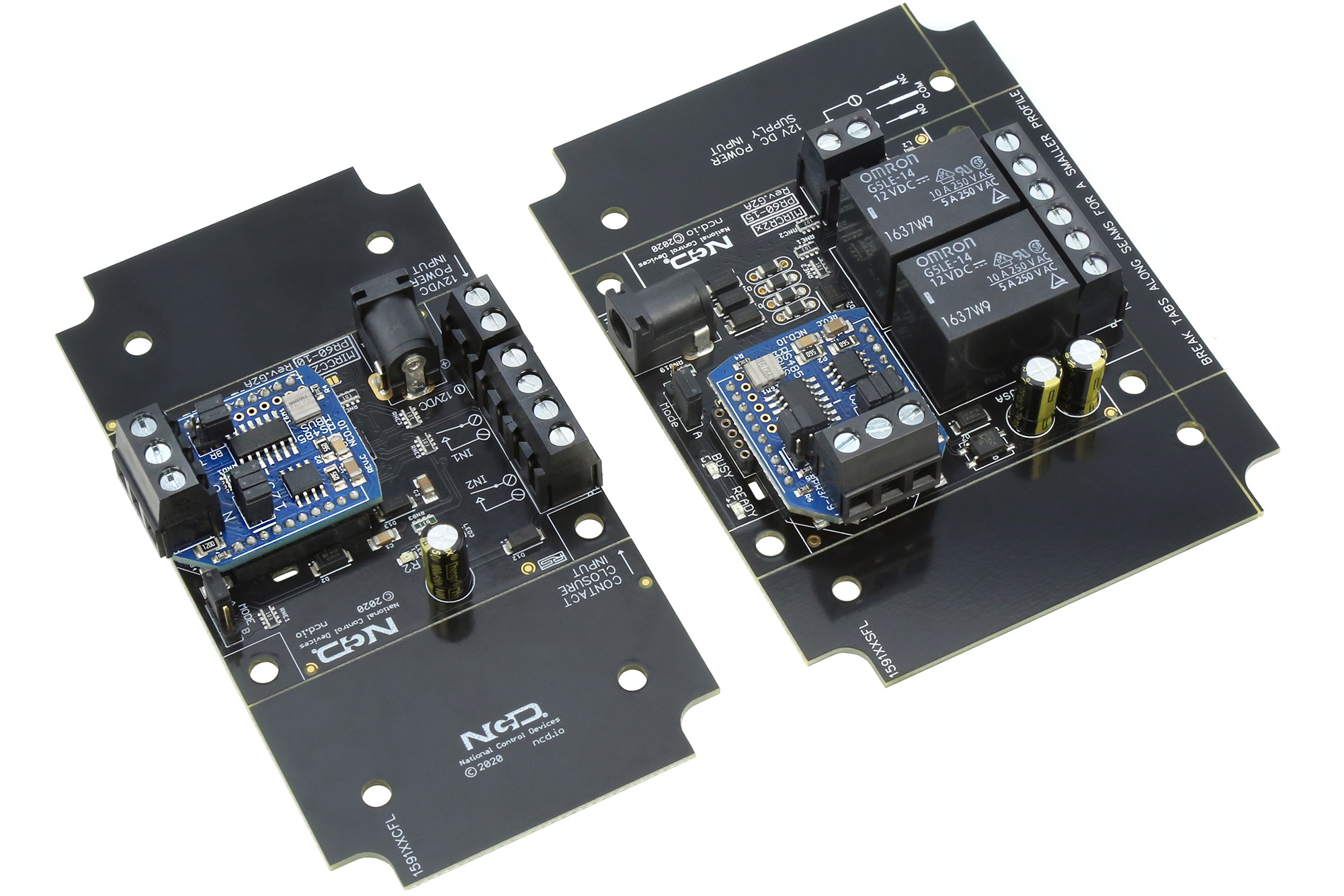

유선 연결용 2채널 릴레이 컨트롤러 기판 한 쌍

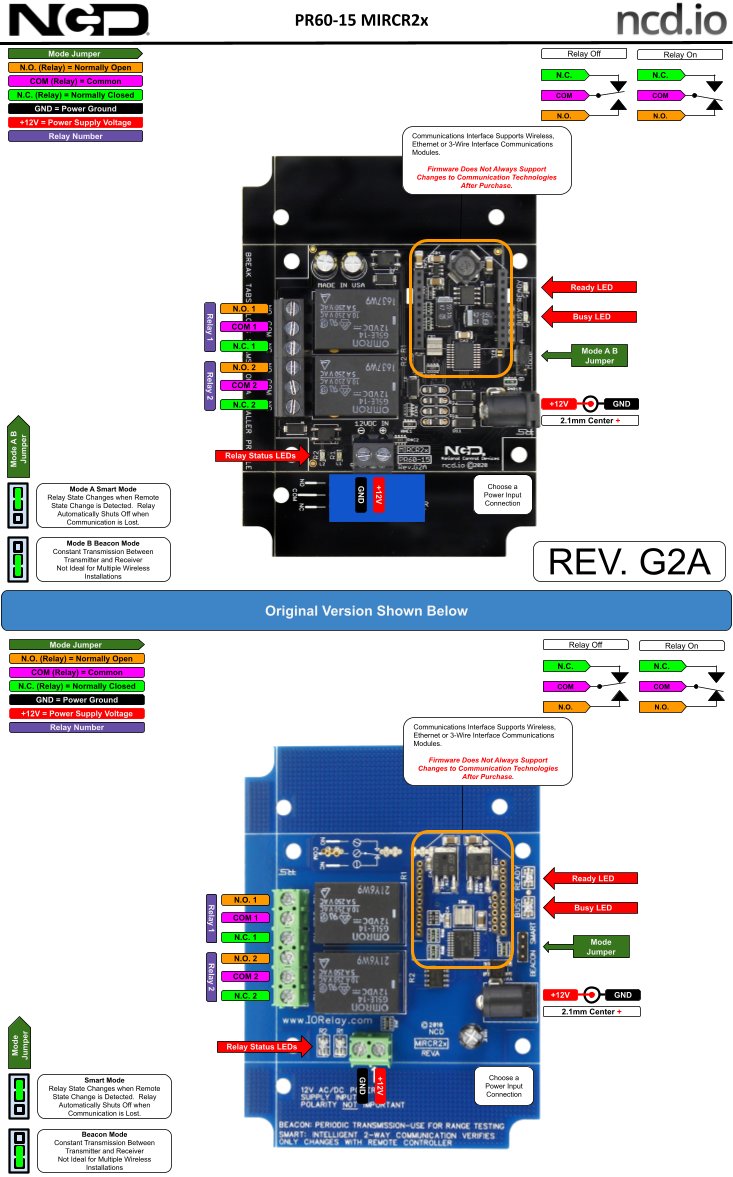

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

3선 연결

2채널 유선 세트의⁣ 배선 길이 기준

거리는 전선 종류에 따라 달라지며 최대 1000 ft입니다. 포설 경로가 이 거리에 가까우면 접속점 수를 줄이고 전선 굵기를 여유 있게 고르세요.

나사 단자는 12 AWG 전선까지 받습니다.

사양

MIRCR2x_ZRS_KIT⁣ 2채널 SPDT 사양

항목	사양
세트 구성	송신기·수신기가 묶인 1세트
제어 채널	2채널 (1방향)
송수신 배선	3선 결선, 거리 최대 1000 ft
릴레이 사양	SPDT 5 A 또는 10 A, 최대 240 VAC(절대 최대)
보드 구성	표준 / 플러그인 추가 / 스틸 인클로저 + 플러그인 추가
동작 전압	12 VDC, 장치별 공급
대기 시 소비	표준 100 mA (범위 35~200 mA), 릴레이 비활성
구동 릴레이 전류	최소 28 mA, 최대 60 mA, 표준 35 mA
수명 정격	10,000,000회(기계), 100,000회(전기, 최대 부하 기준)
주변 조건	습도 0~70 % 비응축, 작동 -25~80 °C(권장)
터미널	나사식, 최대 12 AWG
점등 표시	릴레이 상태와 통신 상태 LED

활용 분야

스위치 두 개로 원격⁣ 부하를 개폐할 때

원격 조명 제어 — 건물 사이 조명 회로를 스위치로 개폐합니다.
온도 오버라이드 — 온도 접점으로 떨어진 설비의 동작을 바꿉니다.

통신 두절

MIRCR2x_ZRS_KIT⁣ 스마트 모드 30초 차단

평상시용 스마트 모드에서는 통신이 끊기면 30초 이내에 릴레이가 꺼집니다. 설치 직후 시험용인 비콘 모드에서는 릴레이가 현재 상태를 유지합니다.

제품 상세 이미지

같은 계열

MIRCR2x_ZRS_KIT와⁣ 같은 계열 모델

MirCR1x_ZRS_KIT — 1채널, 5 A·10 A SPDT 릴레이
MIRCR1x0_ZRS_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
MirCSSR1x_ZRS_KIT — 1채널, SPST 솔리드스테이트 릴레이(타입 A~H)
MIRCR2x0_ZRS_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
MirCSSR2x_ZRS_KIT — 2채널, SPST 솔리드스테이트 릴레이(타입 A~H)
MIRCR4x_ZRS_KIT — 4채널, 5 A·10 A SPDT 릴레이
MIRCR4x0_ZRS_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
MirCSSR4x_ZRS_KIT — 4채널, SPST 솔리드스테이트 릴레이(타입 A~H)
MIRCR8x_ZRS_KIT — 8채널, 5 A·10 A SPDT 릴레이
MIRCR8x0_ZRS_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
MIRCSSR8x_ZRS_KIT — 8채널, SPST 솔리드스테이트 릴레이(타입 A~H)
