NCD MIRCR2x0_ZRS_KIT 직접 유선 접점 폐쇄 원격 고전력 릴레이 컨트롤러 2 채널 단방향

NCD MIRCR2x0_ZRS_KIT 직접 유선 접점 폐쇄 원격 고전력 릴레이 컨트롤러 2 채널 단방향

MODEL
MIRCR2x0_ZRS_KIT
브랜드
NCD
제품문의 구매하기

고전력 릴레이 두 개를⁣ 유선으로 원격 제어

NCD MIRCR2x0_ZRS_KIT 유선 접점 폐쇄 고전력 릴레이 컨트롤러⁣ 방향과 채널 : 단방향 2채널⁣ 전송 방식 : 3선 유선⁣ 출력 릴레이 : 20 A SPDT 또는 30 A SPST

견적 받기

NCD 한국 독점 공급 파트너

NCD MIRCR2x0_ZRS_KIT 모델은 송신기의 접점 폐쇄 입력 신호를 전선 3가닥으로 수신기에 보내 고전력 릴레이 2채널을 제어하는 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 3선 유선 원격 릴레이)입니다. 릴레이는 20 A SPDT 또는 30 A SPST 가운데 주문할 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.

통신 거리는 전선 종류에 따라 다르지만 최대 1000 ft이고, 컨트롤러마다 12 VDC 전원을 공급합니다.

2채널

단방향 접점 폐쇄

20 A SPDT

또는 30 A SPST

3선

최대 1000 ft

30초

스마트 모드 두절 시 차단

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

3선 연결

전선 세 가닥으로 송수신기 결합

최대 1000 ft

송신기와 수신기 사이 배선 거리

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

12 VDC

컨트롤러마다 공급하는 구동 전원

릴레이 정격

MIRCR2x0_ZRS_KIT⁣ 고전력 릴레이 두 종류

20 A SPDT와 30 A SPST 중 하나를 주문할 때 지정하며 절대 최대 전압은 240 VAC입니다. 20 A SPDT의 b접점(C–NC) 쪽은 10 A까지입니다. 전기적 수명은 최대 부하에서 100,000회입니다.

코일 부하는 유도 억제 커패시터를 함께 사용하세요.

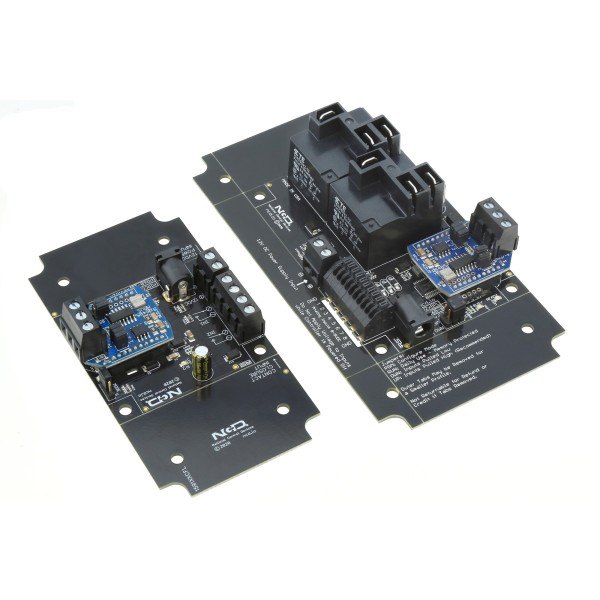

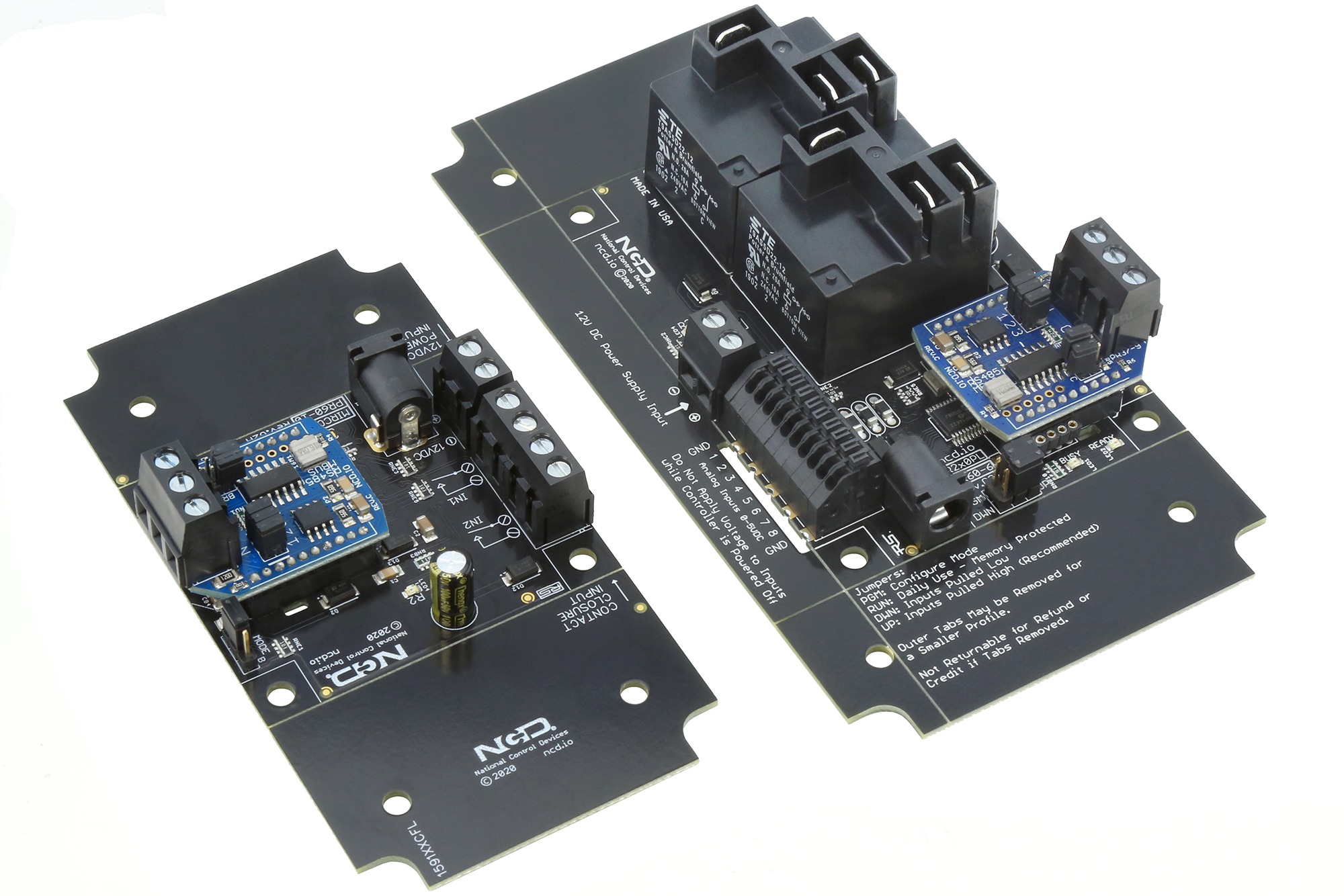

NCD MIRCR2x0_ZRS_KIT - 2채널 고전력 릴레이 기판과 무선 모듈 기판 키트
2채널 고전력 릴레이 기판과 무선 모듈 기판 키트

사양

MIRCR2x0_ZRS_KIT⁣ 고전력 2채널 사양

항목사양
공급 형태한 쌍(송신기, 수신기)으로 공급
방향과 채널단방향 2채널
전송 방식3선 유선, 1000 ft 이내(전선 종류별)
출력 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
20 A SPDT의 NC 접점C–NC 사이 10 A 이하
입력 전원각각 12 VDC 입력
정지 시 전류최소 35 mA에서 최대 200 mA, 표준 100 mA
릴레이당 소비표준 35 mA, 범위 28~60 mA
접점 수명기계 10,000,000회, 전기 100,000회 (부품 정격, 최대 부하)
온습도 조건작동 온도 -25~80 °C(권장)
상태 표시릴레이 LED, 통신 중·준비 LED

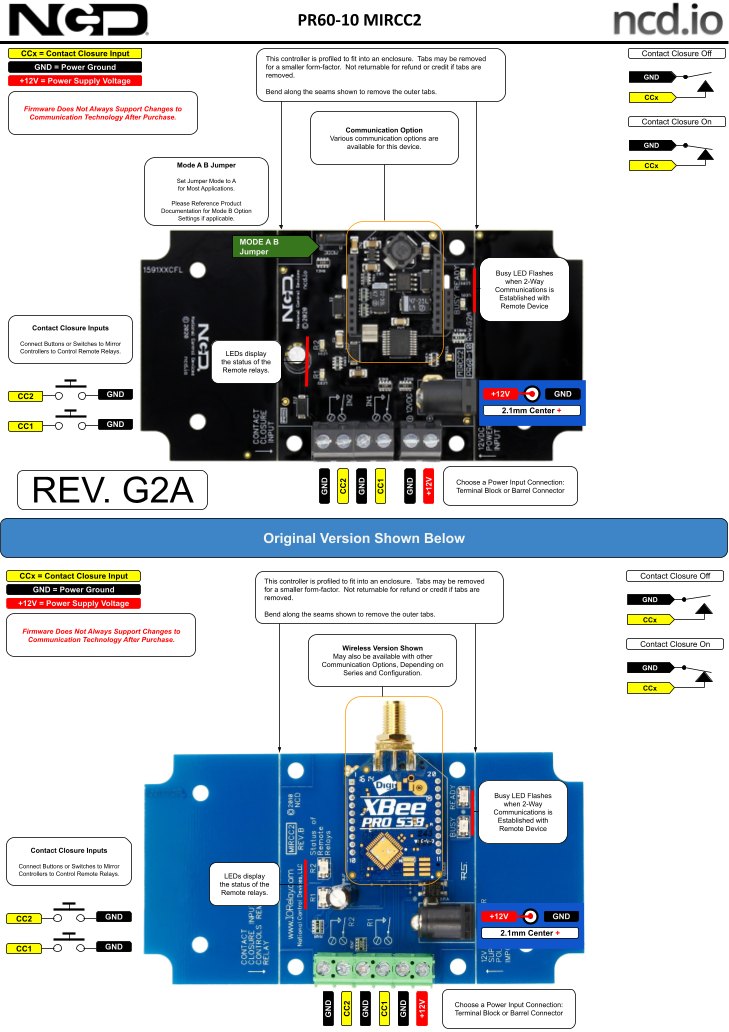

NCD MIRCR2x0_ZRS_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

연결

MIRCR2x0_ZRS_KIT의⁣ 3선 배선 요점

송신기와 수신기를 3선으로 연결합니다. 송신기 입력은 접점 폐쇄 전용이므로 전압을 가하지 마세요.

동작 설정

MIRCR2x0 모드별⁣ 통신 두절 동작

평상시에는 스마트 모드, 포설 직후에는 비콘 모드를 사용합니다. 스마트 모드에서는 통신이 끊기면 30초 이내에 릴레이가 꺼지고, 비콘 모드에서는 현재 상태를 유지합니다.
