NCD MIRCR4x_ZRS_KIT 직접 유선 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 4 채널 단방향

네 곳의 스위치 신호를⁣ 3선으로 전달

NCD MIRCR4x_ZRS_KIT 유선 접점 폐쇄 릴레이 컨트롤러⁣ 판매 단위 : 송신기와 수신기 1쌍⁣ 채널 수 : 4채널, 송신기에서 수신기로 단방향⁣ 연결 방식 : 전선 3가닥, 최대 1000 ft까지

견적 받기

NCD 한국 독점 공급 파트너

NCD MIRCR4x_ZRS_KIT 모델은 4채널 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 3선 유선 원격 릴레이)로, 송신기의 접점 폐쇄 입력이 수신기의 SPDT 릴레이를 제어합니다. 연결은 전선 3가닥이며 거리는 최대 1000 ft입니다. 릴레이는 5 A 또는 10 A를 주문할 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.

채널이 늘어도 송신기와 수신기 사이 배선은 3선 그대로입니다. 컨트롤러마다 12 VDC 전원을 공급합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MIRCR45 ZRS 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

사양

MIRCR4x_ZRS_KIT⁣ 4채널 SPDT 사양

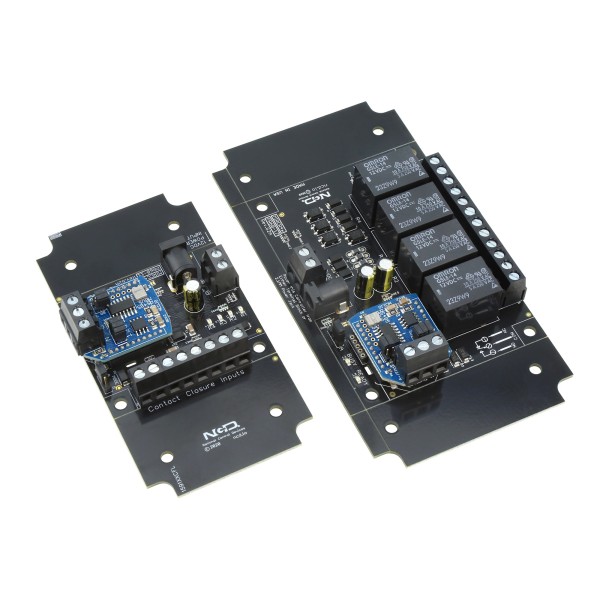

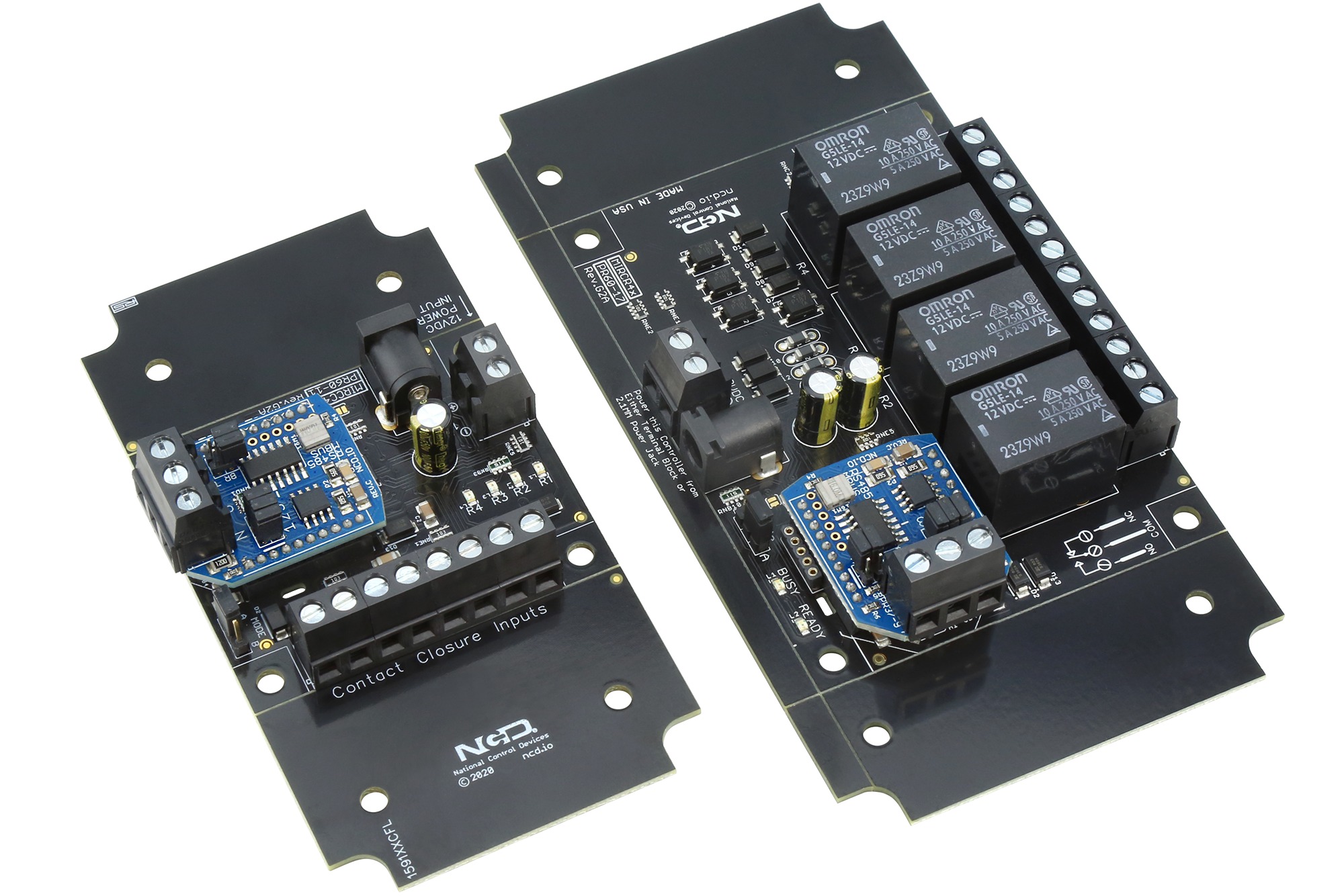

유선 연결용 4채널 릴레이 컨트롤러 기판 한 쌍

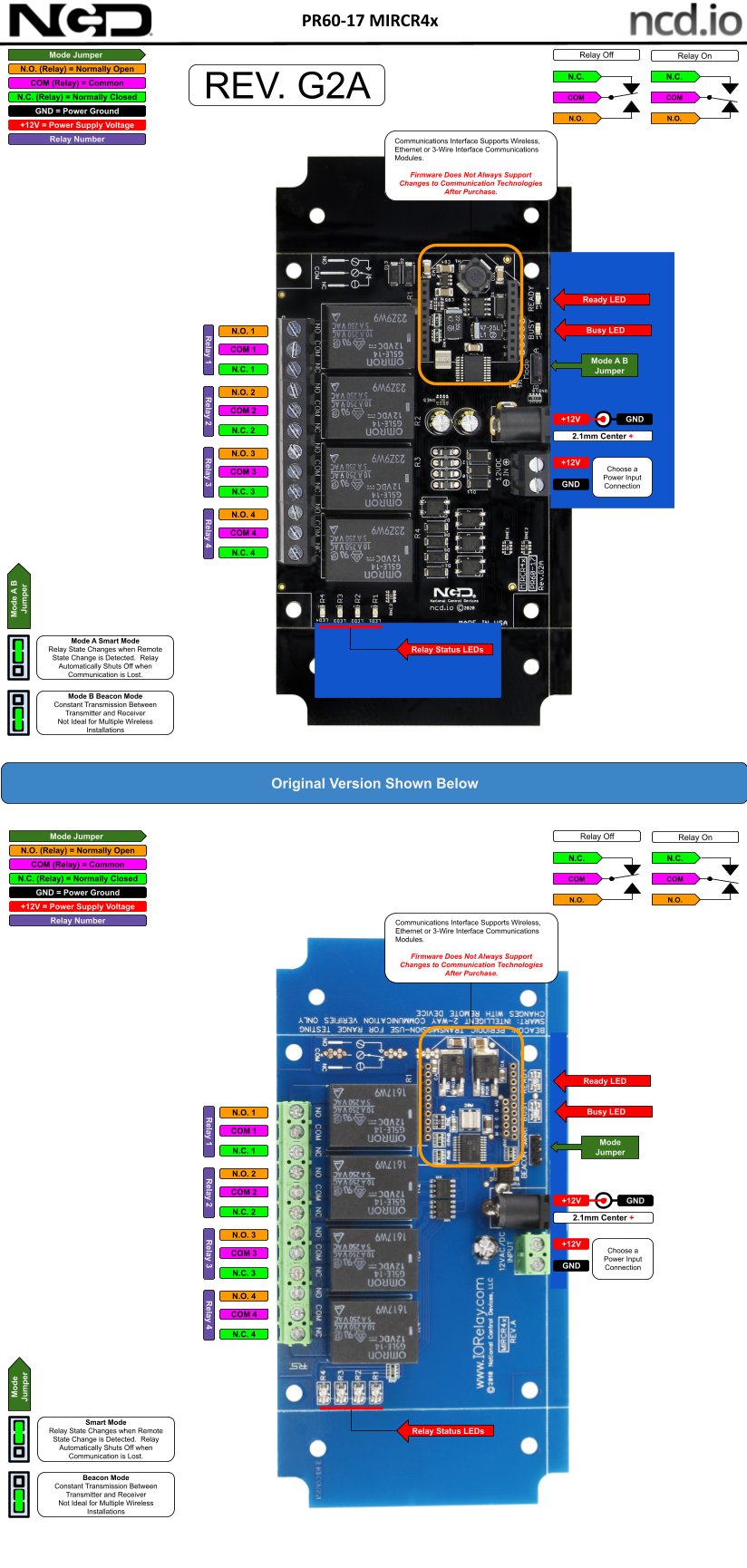

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

보드 옵션

MIRCR4x_ZRS_KIT⁣ 커넥터와 인클로저 선택

표준 커넥터, 플러그인 커넥터 추가, 스틸 인클로저와 플러그인 커넥터 추가 가운데 주문할 때 지정합니다. 나사 단자는 12 AWG 전선까지 받습니다.

릴레이와 전류

MIRCR4x_ZRS_KIT⁣ 전원 계획 시 참고 값

컨트롤러마다 대기 전류는 최소 35 mA, 표준 100 mA, 최대 200 mA이고, 활성 릴레이 1개당 28 mA, 35 mA, 60 mA(최소, 표준, 최대)가 더해집니다. 릴레이 절대 최대 전압은 240 VAC입니다.

통신 두절

MIRCR4x_ZRS_KIT⁣ 통신 두절 시 차단 조건

스마트 모드에서는 통신이 끊기면 30초 이내에 릴레이 4개가 꺼지고, 비콘 모드에서는 현재 상태를 유지합니다. 평상시에는 스마트 모드, 시험 때는 비콘 모드로 운용합니다.

활용 분야

여러 곳의 부하를⁣ 한 쌍으로 개폐

• 원격 게이트 작동 — 인접 구역의 게이트 릴레이를 경비실에서 구동합니다.
• 원격 펌프 제어 — 관리동 접점으로 펌프실 릴레이를 구동합니다.
• 온도 오버라이드 — 온도 접점으로 원격 설비의 동작을 바꿉니다.

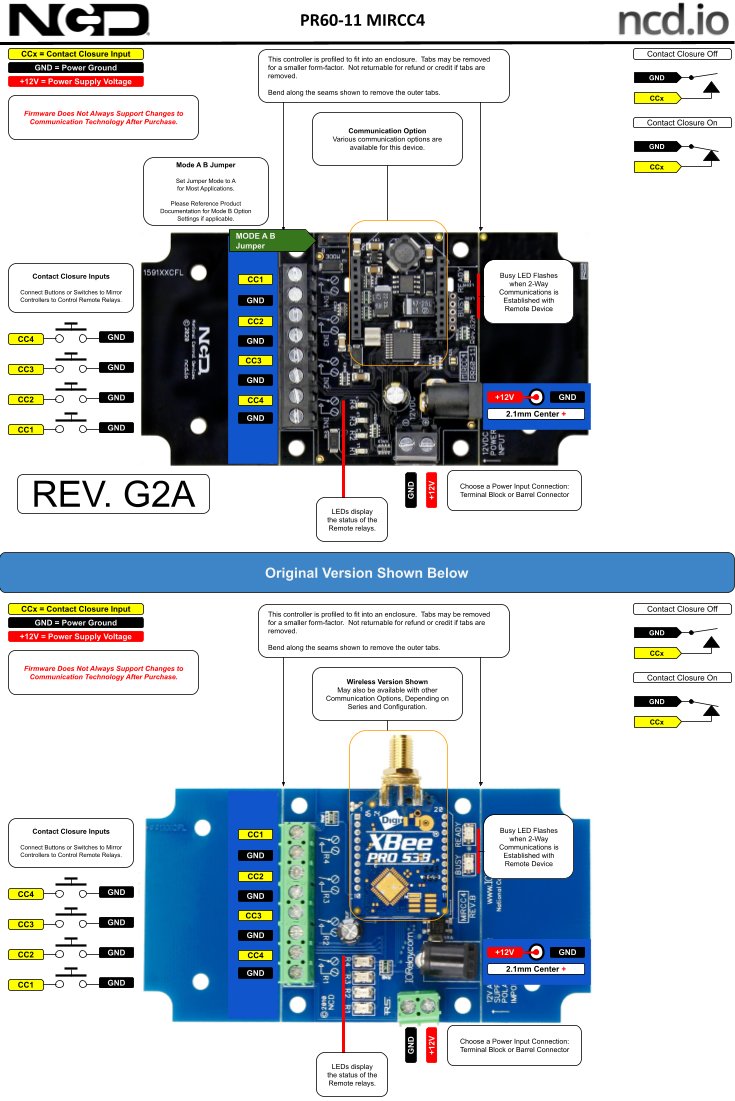

제품 상세 이미지

같은 계열

MIRCR4x_ZRS_KIT와⁣ 같은 계열 모델

• MirCR1x_ZRS_KIT — 1채널, 5 A·10 A SPDT 릴레이
• MIRCR1x0_ZRS_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR1x_ZRS_KIT — 1채널, SPST 솔리드스테이트 릴레이(타입 A~H)
• MIRCR2x_ZRS_KIT — 2채널, 5 A·10 A SPDT 릴레이
• MIRCR2x0_ZRS_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR2x_ZRS_KIT — 2채널, SPST 솔리드스테이트 릴레이(타입 A~H)
• MIRCR4x0_ZRS_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR4x_ZRS_KIT — 4채널, SPST 솔리드스테이트 릴레이(타입 A~H)
• MIRCR8x_ZRS_KIT — 8채널, 5 A·10 A SPDT 릴레이
• MIRCR8x0_ZRS_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MIRCSSR8x_ZRS_KIT — 8채널, SPST 솔리드스테이트 릴레이(타입 A~H)
