NCD MirCR1x_ZRS_KIT 직접 유선 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 1 채널 단방향

전선 3가닥으로 잇는⁣ 1채널 원격 릴레이

NCD MirCR1x_ZRS_KIT 유선 접점 폐쇄 릴레이 컨트롤러⁣ 채널 / 방향 : 1채널 단방향⁣ 통신 : 유선 3선⁣ 수신기 릴레이 : SPDT 5 A 또는 10 A

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR1x_ZRS_KIT 모델은 전선 3가닥만으로 송신기와 수신기를 최대 1000 ft까지 연결하는 1채널 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 3선 유선 원격 릴레이)입니다. 송신기의 접점 폐쇄 입력이 수신기의 SPDT 릴레이 1개를 제어하며, 릴레이는 5 A 또는 10 A 중에서 주문할 때 정합니다. (주)테솔이 국내에 공식 공급합니다.

네트워크 설정이 필요하지 않고 두 장치에 12 VDC 전원을 넣은 뒤 3선만 결선하면 한 쌍이 함께 동작합니다. 가장 작은 1채널 구성입니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MIRCR15 ZRS 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

배선

MirCR1x_ZRS_KIT⁣ 3선 결선과 거리

송신기와 수신기 사이는 전선 3가닥으로 연결하며, 통신 거리는 전선 종류에 따라 달라지고 최대 1000 ft입니다. 케이블은 Cat3부터 Cat6까지의 일반 네트워크 케이블이나 전화선을 사용할 수 있습니다.

단자는 나사 방식이며 12 AWG 전선까지 체결합니다. 보드 옵션으로 플러그인 커넥터를 추가하거나 스틸 인클로저를 함께 주문할 수 있습니다.

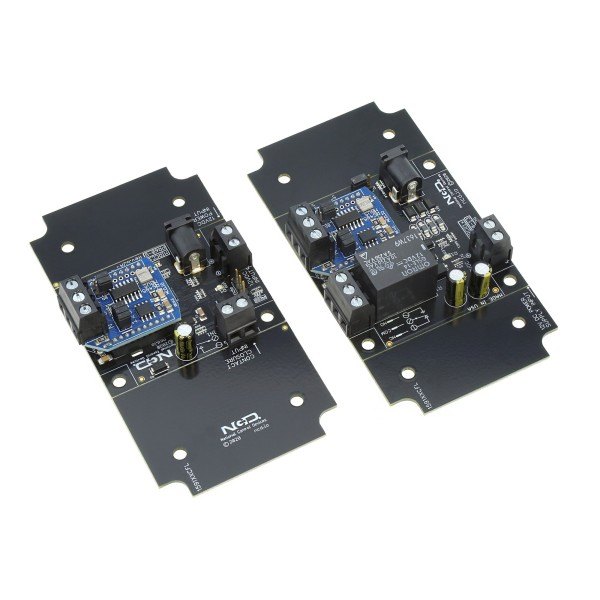

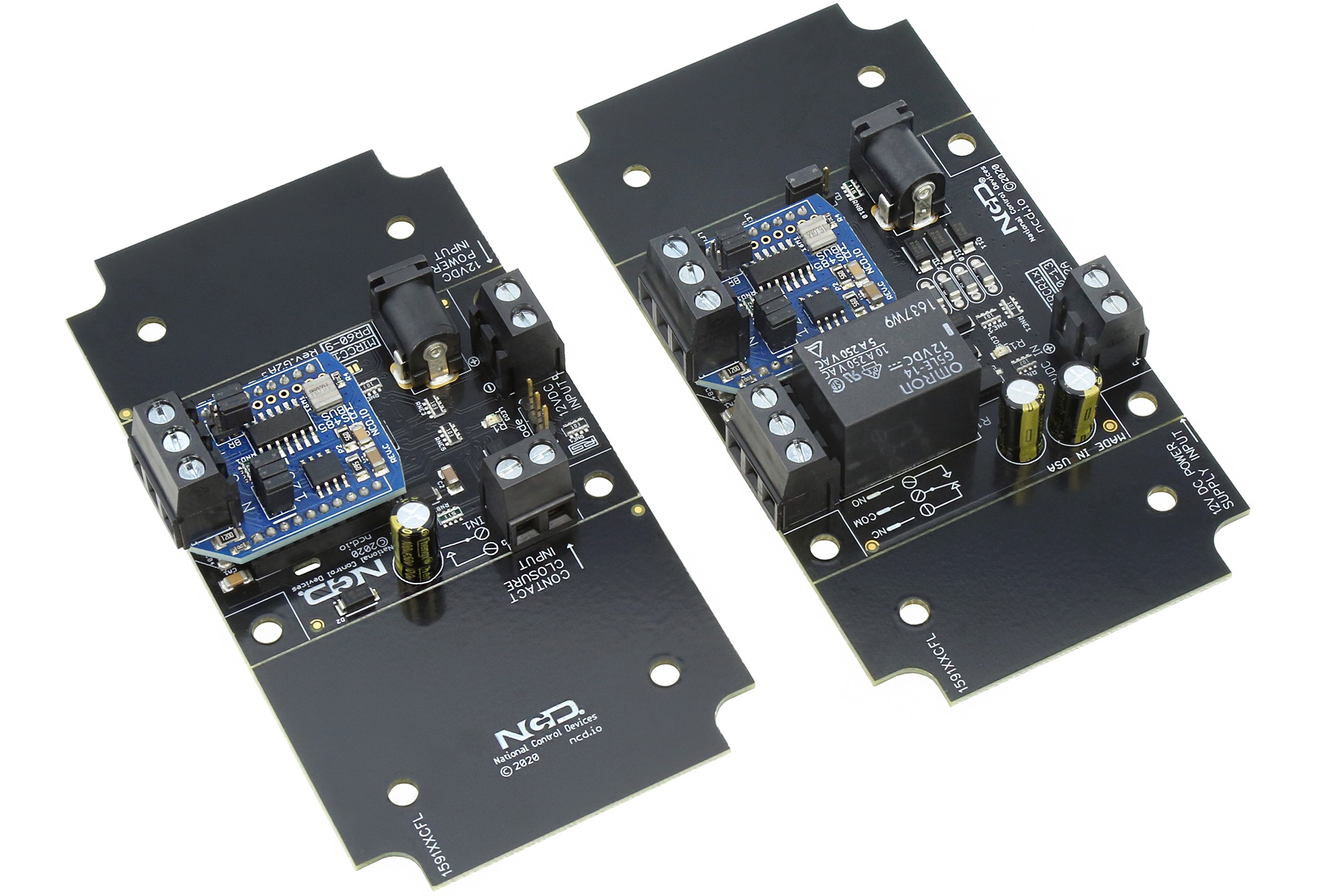

유선 연결용 1채널 릴레이 컨트롤러 기판 한 쌍

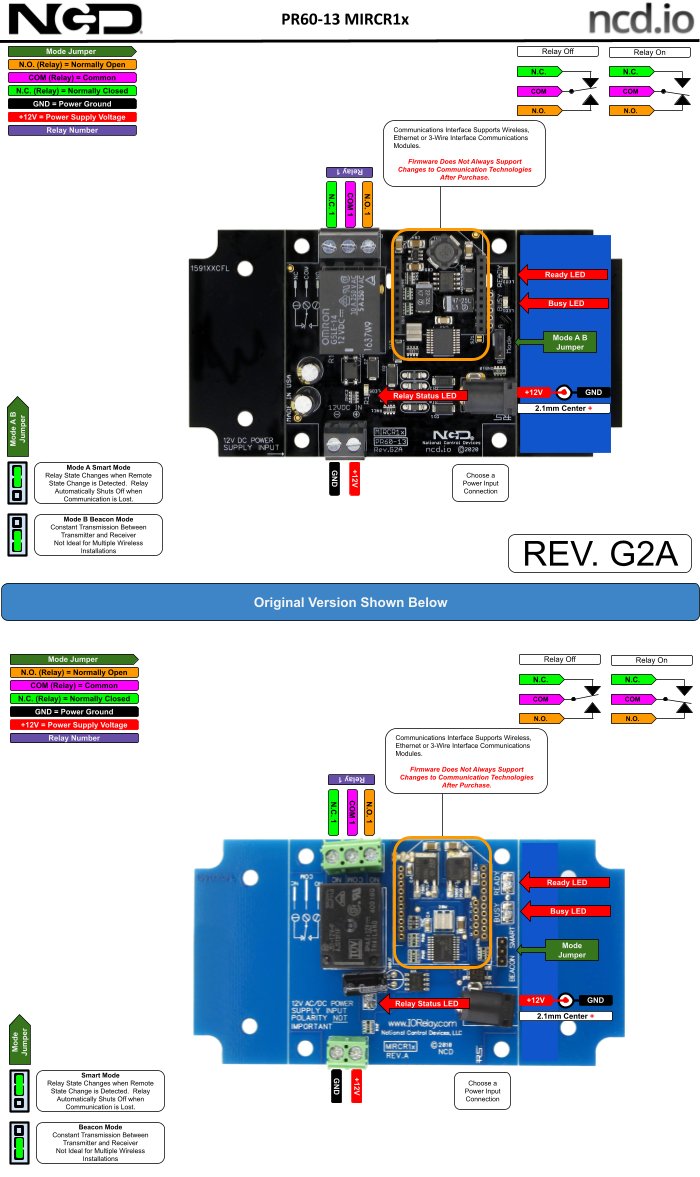

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

자동 차단

MirCR1x_ZRS_KIT⁣ 통신 두절 시 릴레이 동작

스마트 모드에서는 통신이 끊기면 30초 이내에 릴레이가 자동으로 꺼지고, 비콘 모드에서는 새 신호를 받을 때까지 현재 상태를 유지합니다. 모드는 컨트롤러마다 점퍼로 정하며, 단선 시 부하를 반드시 멈춰야 하는 설비는 스마트 모드로 운용하세요.

사양

MirCR1x_ZRS_KIT⁣ 1채널 SPDT 사양

활용 분야

접점 하나를 3선으로⁣ 멀리 전달할 때

• 원격 게이트 작동 — 경비실에서 인접 구역의 게이트 릴레이까지 3선으로 연결합니다.
• 원격 조명 제어 — 건물 사이 조명 회로를 한 곳의 스위치로 개폐합니다.

동작 모드

스마트 모드와⁣ 비콘 모드의 용도

스마트 모드는 입력이 바뀔 때만 상대에게 전달합니다. 비콘 모드는 초당 여러 번 통신하므로 포설 직후 연결 상태를 점검할 때 사용하세요.

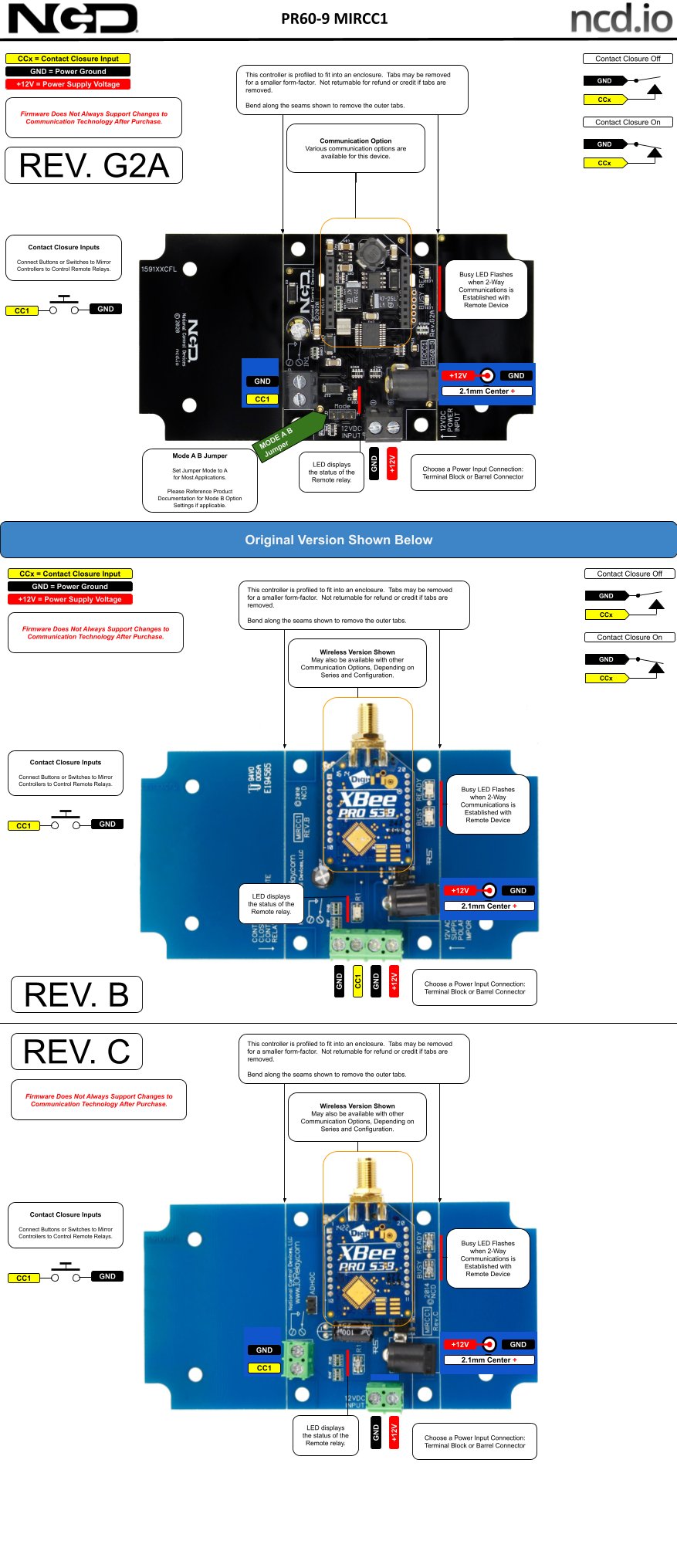

제품 상세 이미지

같은 계열

MirCR1x_ZRS_KIT와⁣ 같은 계열 모델

• MIRCR1x0_ZRS_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR1x_ZRS_KIT — 1채널, SPST 솔리드스테이트 릴레이(타입 A~H)
• MIRCR2x_ZRS_KIT — 2채널, 5 A·10 A SPDT 릴레이
• MIRCR2x0_ZRS_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR2x_ZRS_KIT — 2채널, SPST 솔리드스테이트 릴레이(타입 A~H)
• MIRCR4x_ZRS_KIT — 4채널, 5 A·10 A SPDT 릴레이
• MIRCR4x0_ZRS_KIT — 4채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR4x_ZRS_KIT — 4채널, SPST 솔리드스테이트 릴레이(타입 A~H)
• MIRCR8x_ZRS_KIT — 8채널, 5 A·10 A SPDT 릴레이
• MIRCR8x0_ZRS_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MIRCSSR8x_ZRS_KIT — 8채널, SPST 솔리드스테이트 릴레이(타입 A~H)

관련 제품

유선 1채널 외에⁣ 검토할 접점 폐쇄 장비

• NCD MirC 이더넷 접점 폐쇄 릴레이 컨트롤러 (MCNET)
• NCD MirC 무선 접점 폐쇄 릴레이 컨트롤러
• NCD MirX 유선 접점 폐쇄 송수신기 (ZRS)
