고전력 릴레이 네 개를⁣ 3선으로 원격 제어

NCD MIRCR4x0_ZRS_KIT 유선 접점 폐쇄 고전력 릴레이 컨트롤러⁣ 세트 구성 : 송신기·수신기가 묶인 1세트⁣ 제어 채널 : 4채널 (1방향)⁣ 송수신 배선 : 3선 결선, 거리 최대 1000 ft

견적 받기

NCD 한국 독점 공급 파트너

NCD MIRCR4x0_ZRS_KIT 모델은 송신기의 접점 폐쇄 입력으로 수신기에 있는 고전력 릴레이 4채널을 제어하는 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 3선 유선 원격 릴레이)입니다. 릴레이는 20 A SPDT 또는 30 A SPST이며 주문할 때 정합니다. (주)테솔이 국내에 공식 공급합니다.

송신기와 수신기는 최대 1000 ft의 3선으로 연결합니다. 주문 때 고르는 항목은 릴레이 종류뿐입니다.

4채널

단방향 접점 폐쇄

20 A SPDT

또는 30 A SPST

1000 ft

3선 통신 거리

-25~80 °C

권장 작동 온도

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

3선 연결

전선 세 가닥으로 송수신기 결합

최대 1000 ft

송신기와 수신기 사이 배선 거리

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

12 VDC

컨트롤러마다 공급하는 구동 전원

활용 분야

4개의 큰 부하를⁣ 떨어진 곳에서 개폐

  • 펌프 제어 — 관리동의 접점으로 펌프실 릴레이를 구동합니다.
  • 원격 게이트 작동 — 경비실에서 게이트 릴레이를 켭니다.
  • 원격 조명 제어 — 건물 사이 조명 회로를 한 곳의 스위치로 개폐합니다.

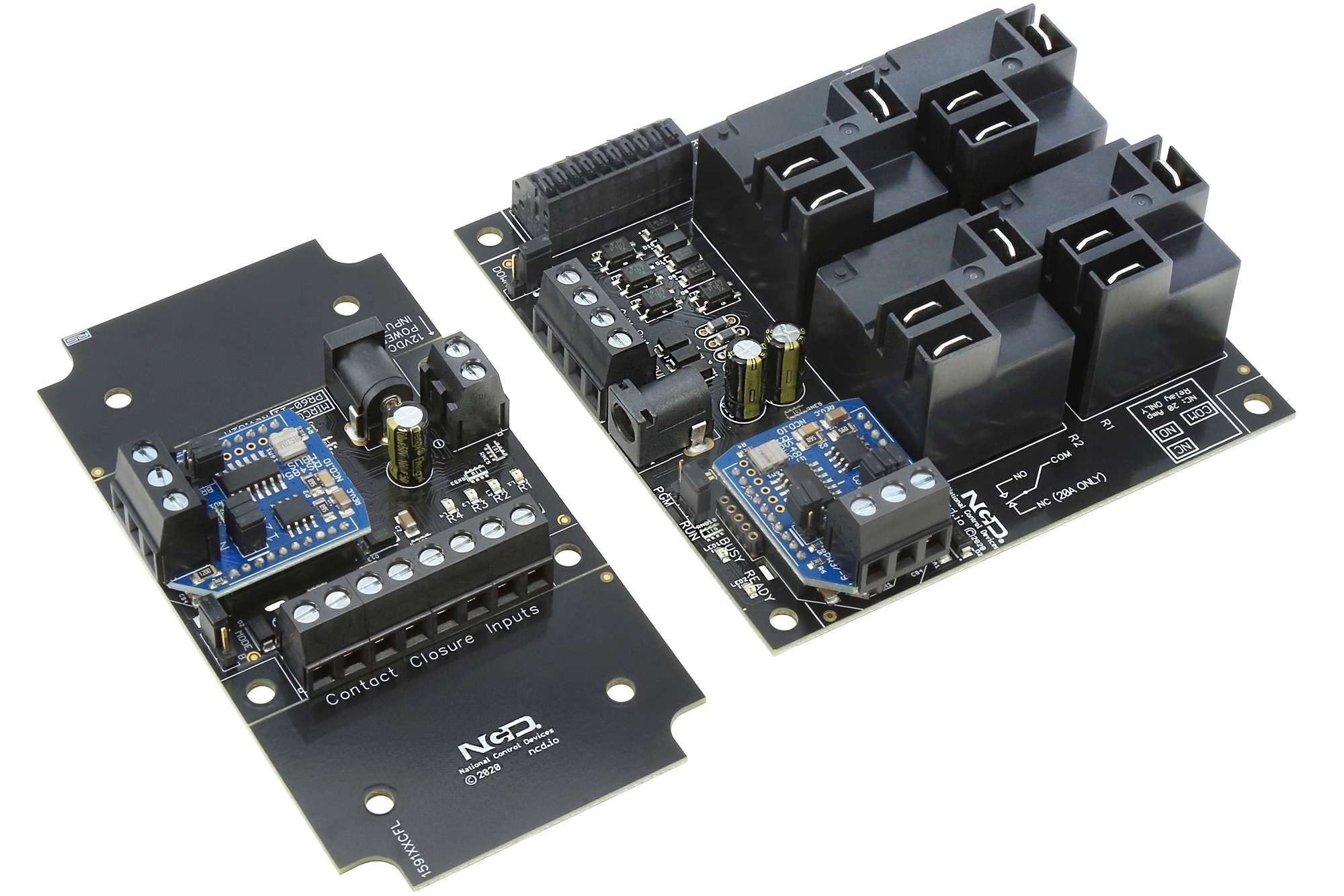

NCD MIRCR4x0_ZRS_KIT - 4채널 고전력 릴레이 기판과 모듈 기판 키트
4채널 고전력 릴레이 기판과 모듈 기판 키트

사양

MIRCR4x0_ZRS_KIT⁣ 고전력 4채널 사양

항목사양
세트 구성송신기·수신기가 묶인 1세트
제어 채널4채널 (1방향)
송수신 배선3선 결선, 거리 최대 1000 ft
릴레이 사양20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
20 A SPDT의 NC 접점C–NC 사이 10 A 이하
동작 전압12 VDC, 장치별 공급
대기 시 소비표준 100 mA (범위 35~200 mA), 릴레이 비활성
구동 릴레이 전류최소 28 mA, 최대 60 mA, 표준 35 mA
수명 정격10,000,000회(기계), 100,000회(전기, 최대 부하 기준)
주변 조건습도 0~70 % 비응축, 작동 -25~80 °C(권장)
점등 표시릴레이 상태와 통신 상태 LED
NCD MIRCR4x0_ZRS_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

릴레이 종류

MIRCR4x0_ZRS_KIT⁣ 20 A SPDT와 30 A SPST

어느 쪽을 고르든 절대 최대 전압은 240 VAC이며, 20 A SPDT는 C–NC 사이 10 A를 넘지 않아야 합니다. 전기적 수명은 최대 부하에서 100,000회입니다.

배선 요령

MIRCR4x0_ZRS_KIT⁣ 입력과 단자 취급

송신기 입력에는 전압을 가하지 말고 접점 폐쇄 신호만 연결합니다. 유도성 부하에는 유도 억제 커패시터를 함께 사용하세요.

통신 두절

MIRCR4x0_ZRS_KIT⁣ 30초 차단과 동작 모드

스마트 모드로 운용할 때 통신이 끊기면 30초 이내에 릴레이가 꺼지고, 비콘 모드에서는 현재 상태를 유지합니다. 설치 직후 시험에는 비콘 모드를 사용합니다.

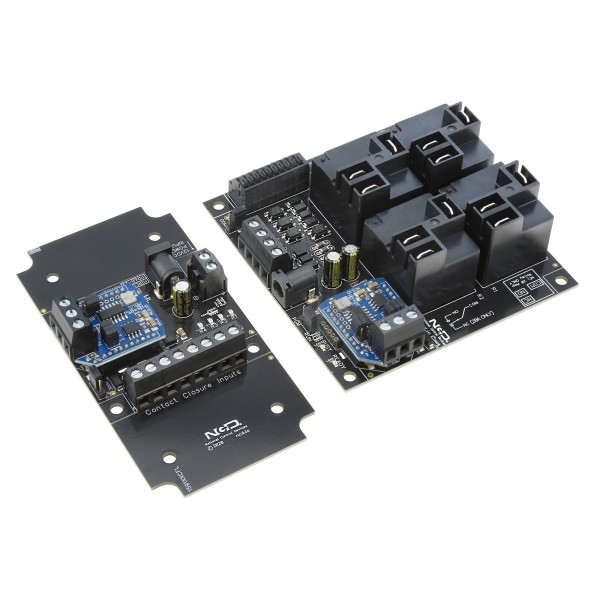

제품 상세 이미지
