솔리드스테이트 8회로를⁣ 3선으로 원격 개폐

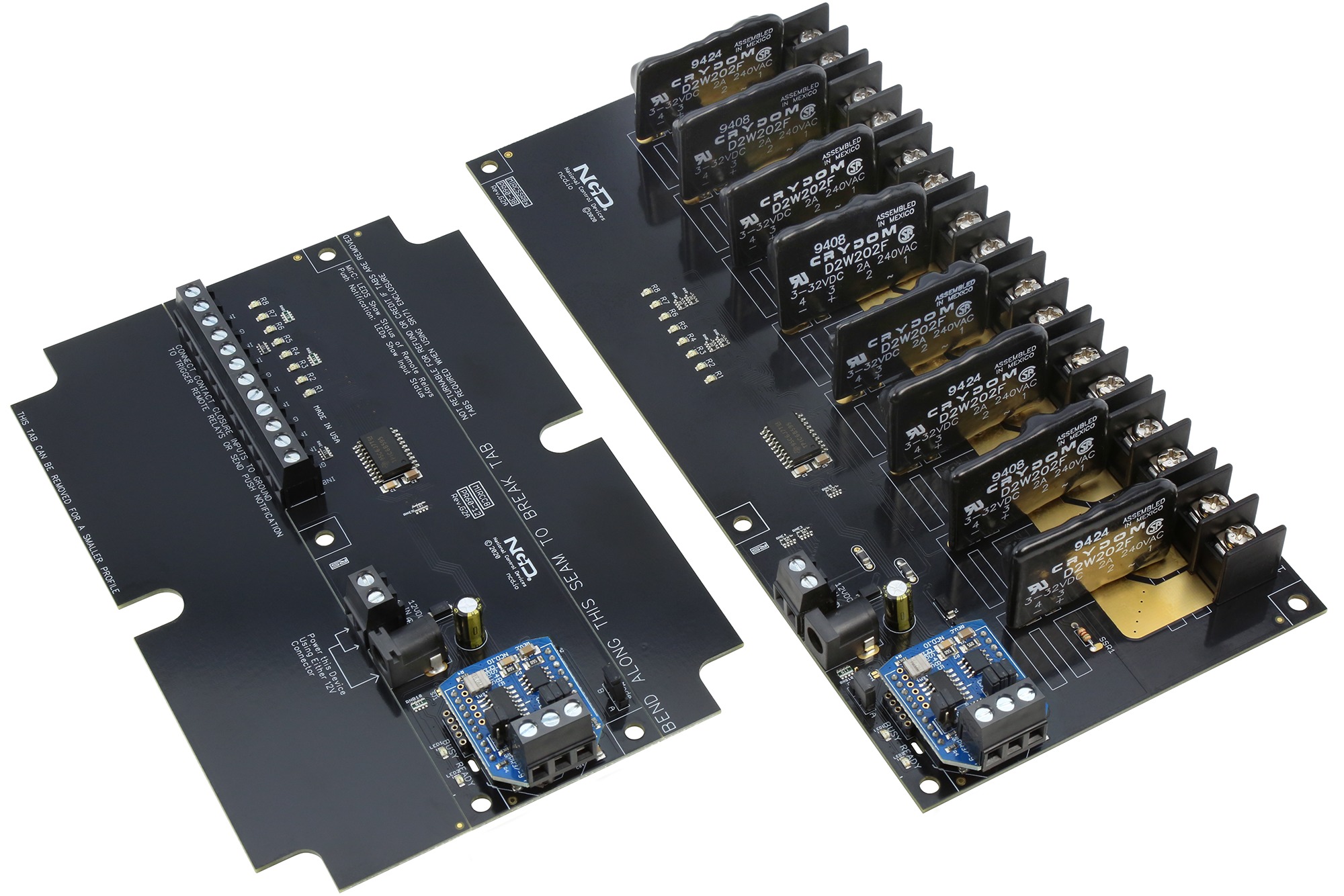

NCD MIRCSSR8x_ZRS_KIT 8채널 유선 솔리드스테이트 릴레이 컨트롤러⁣ 채널 / 방향 : 8채널 단방향⁣ 3선 통신 : 최대 1000 ft⁣ 전압 : 각 컨트롤러 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD MIRCSSR8x_ZRS_KIT는 송신기의 접점 폐쇄 입력으로 수신기의 솔리드스테이트 릴레이(SSR) 8채널을 제어하는 1방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 3선 유선 원격 릴레이)입니다. 두 장치는 3선으로 최대 1000 ft 떨어질 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

수신기 릴레이는 SPST 솔리드스테이트이며 타입 A부터 H 중에서 주문 때 선택합니다. 8채널을 한 쌍으로 운용하므로 회로 수가 많은 설비에 맞는 구성입니다.

8채널

단방향 접점 폐쇄

타입 A~H

주문 때 SSR 선택

3선

최대 1000 ft

30초

스마트 모드 두절 시 꺼짐

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

3선 연결

전선 세 가닥으로 송수신기 결합

최대 1000 ft

송신기와 수신기 사이 배선 거리

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

12 VDC

컨트롤러마다 공급하는 구동 전원

동작 방식

MIRCSSR8x_ZRS_KIT의⁣ 접점 입력과 SSR 출력

송신기 입력에는 전압을 가하지 않고 스위치나 센서의 접점만 연결합니다. 입력이 닫히면 수신기의 해당 채널 SSR이 동작하며, 상태는 양쪽 릴레이 LED로 확인합니다.

평상시에는 입력이 바뀔 때만 전달하는 스마트 모드로 운용하고, 포설 직후에는 비콘 모드로 연결을 시험합니다. 통신이 끊기면 스마트 모드에서는 30초 이내에 SSR이 꺼지고, 비콘 모드에서는 마지막 상태가 그대로 유지됩니다.

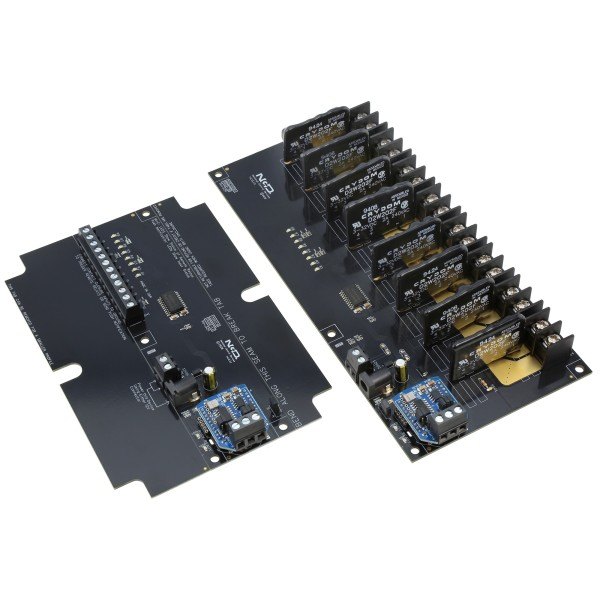

NCD MIRCSSR8x_ZRS_KIT - 유선 연결용 솔리드 스테이트 릴레이 컨트롤러 기판 한 쌍
유선 연결용 솔리드 스테이트 릴레이 컨트롤러 기판 한 쌍

SSR 타입

MIRCSSR8x_ZRS_KIT에서⁣ 고르는 A~H 타입

AC 저항성은 타입 A(2 A), B(5 A), E(25 A)이고, AC 유도성은 타입 C(5 A)와 D(25 A)입니다. DC 부하용은 타입 F(3 A), G(20 A), H(10 A)입니다.

SSR은 보드에 기본으로 장착되어 있지 않고 주문할 때 타입을 지정합니다. 견적을 요청하실 때 부하 조건을 함께 알려 주세요.

배선

8채널 SSR 세트의⁣ 전원과 3선 배선

두 장치 모두 12 VDC 전원이 필요하고, 송신기와 수신기 사이는 전선 3가닥으로 연결합니다. 케이블은 Cat3~Cat6 네트워크 케이블이나 일반 전화선으로 충분합니다.

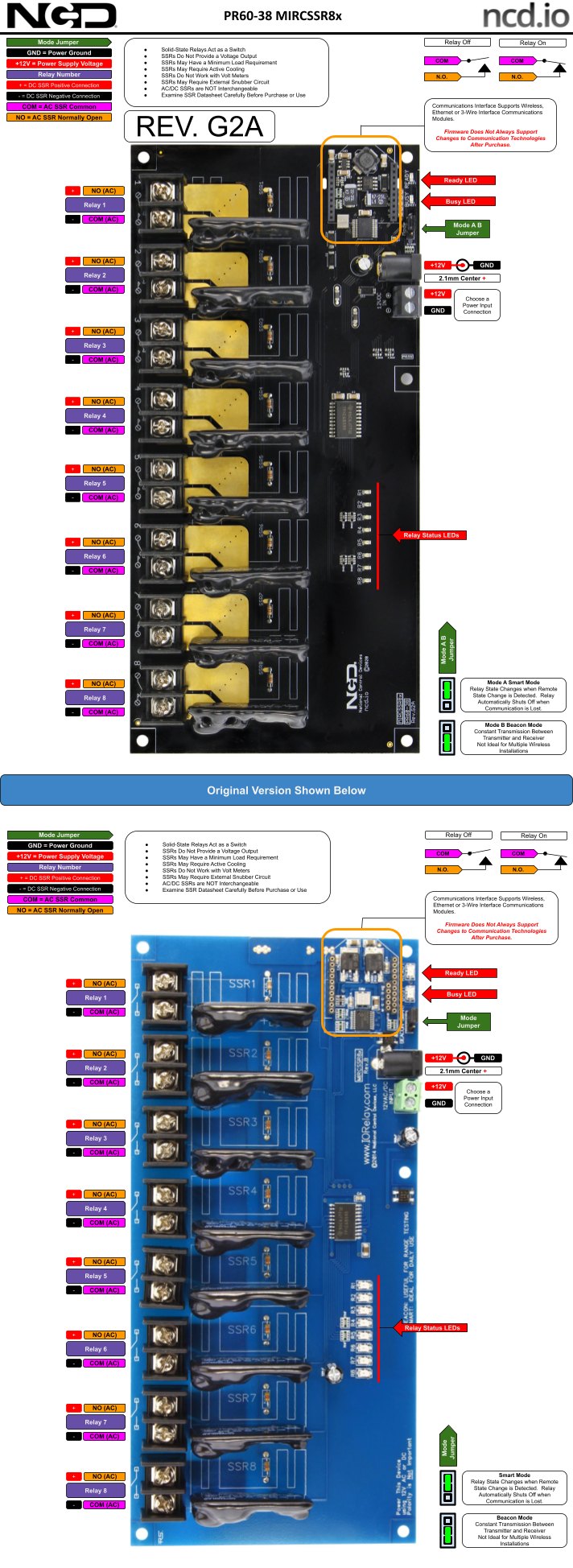

NCD MIRCSSR8x_ZRS_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

사양

MIRCSSR8x_ZRS_KIT⁣ 8채널 SSR형 사양

항목사양
채널 / 방향8채널 단방향
수신기 릴레이SPST 솔리드스테이트, 타입 A~H 중 주문 때 선택(SSR 기본 미장착)
공급 구성송신기+수신기 쌍
3선 통신최대 1000 ft
전압각 컨트롤러 12 VDC
무부하 전류최소 35 mA, 표준 100 mA, 최대 200 mA
활성 릴레이 전류1개당 최소 28 mA, 표준 35 mA, 최대 60 mA
내구성기계 수명 10,000,000회, 전기 수명 100,000회 (최대 부하, 부품 정격)
작동 온도-25~80 °C(권장)
동작 습도0~70 % (비응축)
상태 표시릴레이 상태·통신 상태(사용 중, 준비) LED

활용 분야

SSR로 여러 회로를⁣ 원격 제어할 때

  • 펌프와 밸브 — 설비 쪽 펌프·밸브 회로를 SSR로 개폐합니다.
  • 모터와 솔레노이드 — AC 또는 DC 부하를 타입에 맞춰 연결합니다.
  • 조명 및 대형 전기 설비 — 떨어진 구역의 회로를 접점 신호로 켜고 끕니다.
