전선 세 가닥으로 이어
원격 릴레이를 켜고 끄는 컨트롤러

NCD MirC 유선 접점 폐쇄 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD MirC 유선(ZRS)은 전선 세 가닥으로 송신기와 수신기를 최대 1000 ft까지 연결하는 1방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 3선 유선 원격 릴레이)입니다. 송신기의 접점 폐쇄 입력이 수신기 릴레이를 제어합니다.

네트워크 장비나 무선 설정이 필요하지 않아, 전원을 넣고 선만 연결하면 쌍이 동작합니다. 릴레이는 5 A 또는 10 A SPDT, 고전력 20 A SPDT 또는 30 A SPST 가운데 고르며, 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

튜토리얼과 동영상

3선 연결

전선 세 가닥으로 송수신기 결합

최대 1000 ft

송신기와 수신기 사이 배선 거리

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

12 VDC

컨트롤러마다 공급하는 구동 전원

특징

무선·네트워크 없이
전선 세 가닥으로 연결

핵심 특징현장에서 달라지는 점
3선 연결전선 세 가닥이면 연결이 끝나므로 다심 케이블 포설 비용과 시간이 줄어듭니다.
최대 1000 ft 거리건물 내 층간이나 인접 동 사이처럼 수백 피트 떨어진 설비까지 같은 배선으로 연결합니다.
스마트 모드입력이 바뀔 때만 상대에게 전달하므로 매일 사용하는 설비에 적합합니다.
비콘 모드초당 여러 번 통신하므로 포설 직후 배선 상태와 연결 안정성을 점검하는 데 알맞습니다.
선택형 자동 차단통신이 끊기면 30초 이내에 릴레이가 꺼지도록 선택할 수 있어, 배선이 단선되어도 원격 부하가 방치되지 않습니다.
접점 입력 전용입력에는 전압을 가하지 않고 스위치, 버튼, 센서의 접점만 연결하므로 입력부가 보호됩니다.

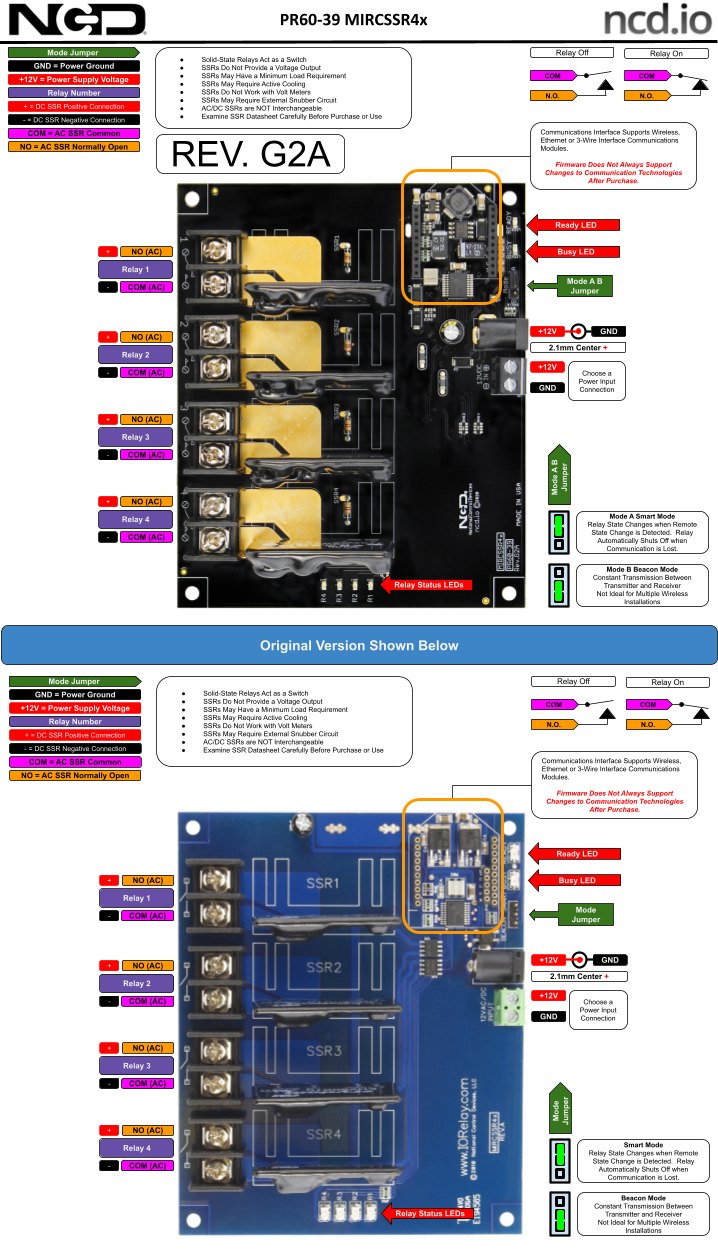

NCD MirCSSR4x_ZRS_KIT - 무선 릴레이 컨트롤러의 단자와 연결 부위 설명도
무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

배선 설계

3선 배선 설계와
최대 거리 기준

송신기와 수신기는 전선 세 가닥으로 연결하며 지원 거리는 최대 1000 ft입니다. 포설 경로가 이 거리에 가까우면 접속점 수를 줄이고 전선 굵기를 여유 있게 골라 전압 강하와 접촉 불량 요인을 낮추세요. 두 장치 모두 12 VDC(10–15 VDC) 전원이 필요하므로 전원을 공급할 위치도 함께 계획합니다.

  • 단자: 나사 단자에 최대 12 AWG 전선까지 체결합니다.
  • 대기 전류: 컨트롤러마다 최대 200 mA에 활성 릴레이 1개당 최대 60 mA가 더해집니다.
  • 이중 배선 불필요: 무선 모듈이 없는 유선 세트라 전파 환경의 영향을 받지 않습니다.

3선 결선 상태

송신기와 수신기의 통신 단자를 같은 순서로 3선 결선합니다. 극성과 단자 순서를 라벨로 표시해 두면 이후 점검이 쉬워집니다.

동작 모드

운용 모드와
통신 두절 시 동작

평상시에는 스마트 모드로 운용하고, 포설을 마친 직후에는 비콘 모드로 바꿔 연결 상태를 시험하세요. 통신이 끊기면 30초 이내에 릴레이를 끄는 기능은 선택 사항입니다. 단선 시 부하를 반드시 멈춰야 하는 펌프와 히터 같은 설비에서는 이 옵션을 활성화하세요.

수신기 상태 확인

수신기 릴레이 LED와 통신 LED의 점등 패턴으로 연결과 릴레이 동작을 확인합니다. 유도성 부하에는 유도 억제 커패시터를 병렬로 설치하세요.

사양

ZRS 유선 세트
상세 사양

항목사양
구성송신기 + 수신기 한 쌍으로 판매
통신유선 3선 · 최대 1000 ft
채널1 · 2 · 4 · 8채널
전원컨트롤러마다 12 VDC (작동 범위 10–15 VDC)
정격 기준12 VDC 동작, 21 °C 기준
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
부하유도성 부하(모터 · 조명 · 펌프 · 솔레노이드 · 변압기)는 유도 억제 커패시터 사용
대기 전력 소비최소 35 mA · 표준 100 mA · 최대 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비활성 릴레이 1개당 최소 28 mA · 표준 35 mA · 최대 60 mA
작동 온도 범위-40 ~ 85 °C (구성 요소 이론 한계 기준)
보관 온도 범위-55 ~ 85 °C (구성 요소 이론 한계 기준)
작동 주변 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
작동 수명 (기계)10,000,000회 (구성 요소 작동 등급)
작동 수명 (전기)100,000회 (최대 부하 시 부품 정격)
배선나사 단자, 최대 12 AWG
상태 표시릴레이 · 통신 LED

활용 분야

3선 배선으로 처리하는
원격 스위칭

  • 원격 게이트 작동 — 경비실에서 인접 구역의 게이트 릴레이까지 3선으로 연결합니다.
  • 원격 조명 제어 — 건물 사이 조명 회로를 한 곳의 스위치로 개폐합니다.
  • 원격 펌프 제어 — 관리동 접점으로 펌프실 릴레이를 구동합니다.
  • 온도 오버라이드 — 온도 접점으로 떨어진 설비의 동작을 바꿉니다.
  • 대규모 산업 현장 — 전파 간섭이 있는 공장에서 유선으로 안정적인 접점 신호를 전달합니다.

선택 가이드

배선 방식과 방향별
MirC 유선 선택

이럴 때 (현장 조건)권장 모델선택 이유
입력 하나로 원격 릴레이만 켤 때MirC 유선 (1방향)송신기 입력과 수신기 릴레이를 분리한 3선 단방향 구성입니다.
양쪽 모두 입력과 릴레이가 필요할 때MirX 유선 (3선 양방향)3선 연결 그대로 서로의 입력으로 상대 릴레이를 제어하는 양방향 구성입니다.
선 없이 무선으로 잇고 싶을 때MirC 무선 (장거리 무선)배선 없이 영구 페어 무선으로 신호를 전달합니다.
LAN 케이블로 잇고 싶을 때MirC 이더넷 (LAN 전용)같은 LAN 안에서 DHCP 또는 고정 IP로 연결합니다.

구성·옵션

ZRS 채널 수와
릴레이별 모델명

모델명채널릴레이
MirCR1x_ZRS_KIT1SPDT · 5 A 또는 10 A
MIRCR1x0_ZRS_KIT1고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR1x_ZRS_KIT1솔리드스테이트 (SSR 별도 선택)
MIRCR2x_ZRS_KIT2SPDT · 5 A 또는 10 A
MIRCR2x0_ZRS_KIT2고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR2x_ZRS_KIT2솔리드스테이트 (SSR 별도 선택)
MIRCR4x_ZRS_KIT4SPDT · 5 A 또는 10 A
MIRCR4x0_ZRS_KIT4고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR4x_ZRS_KIT4솔리드스테이트 (SSR 별도 선택)
MIRCR8x_ZRS_KIT8SPDT · 5 A 또는 10 A
MIRCR8x0_ZRS_KIT8고전력 · 20 A SPDT 또는 30 A SPST
MIRCSSR8x_ZRS_KIT8솔리드스테이트 (SSR 별도 선택)

제품 상세 이미지

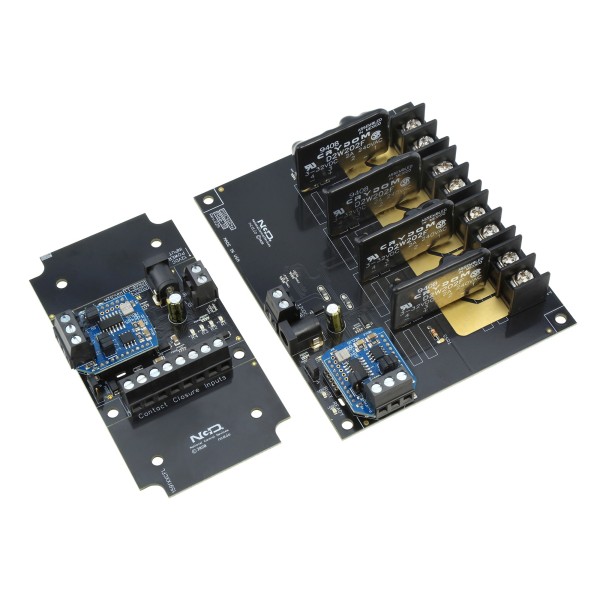

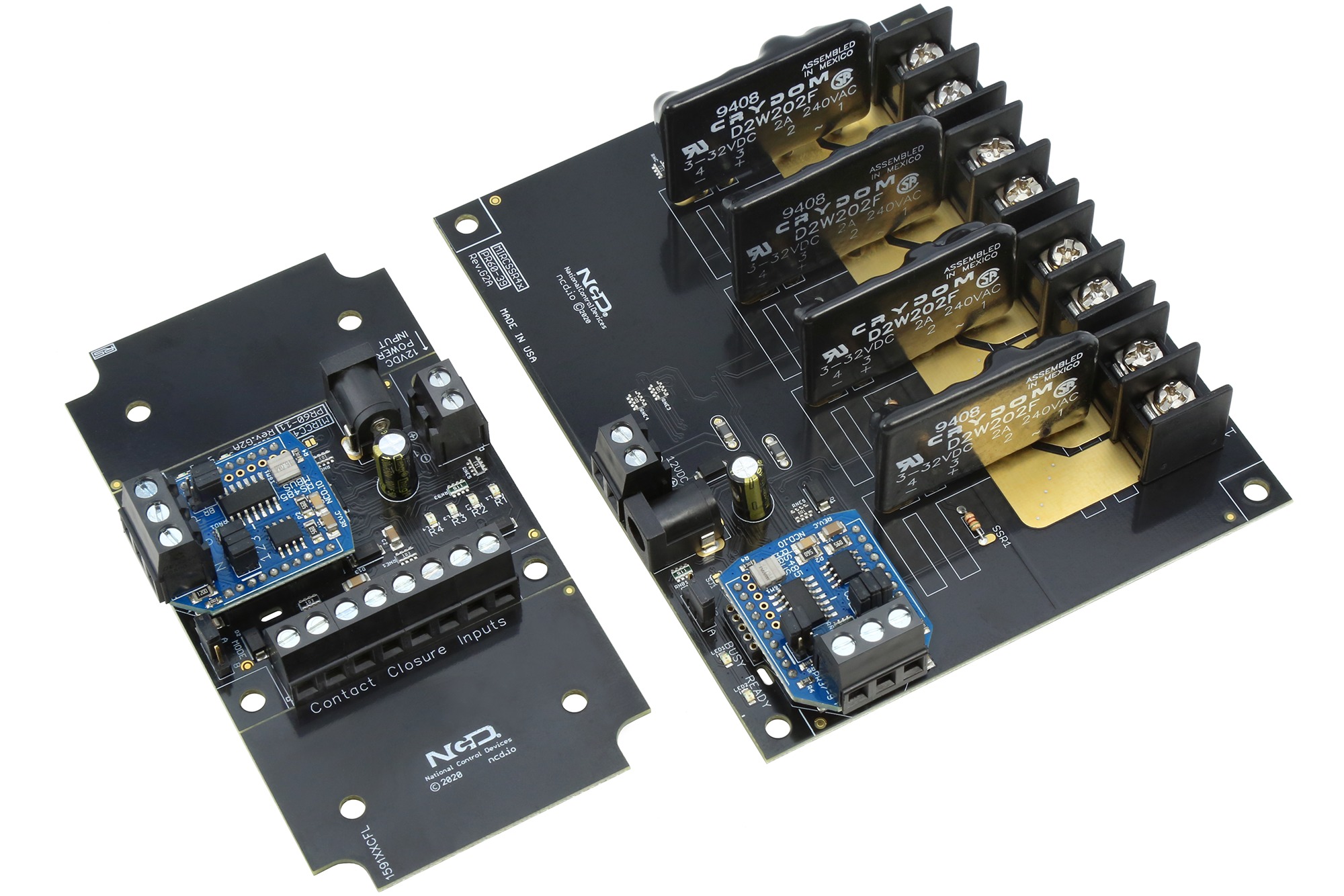

NCD MirCSSR4x_ZRS_KIT 상세 이미지 1
