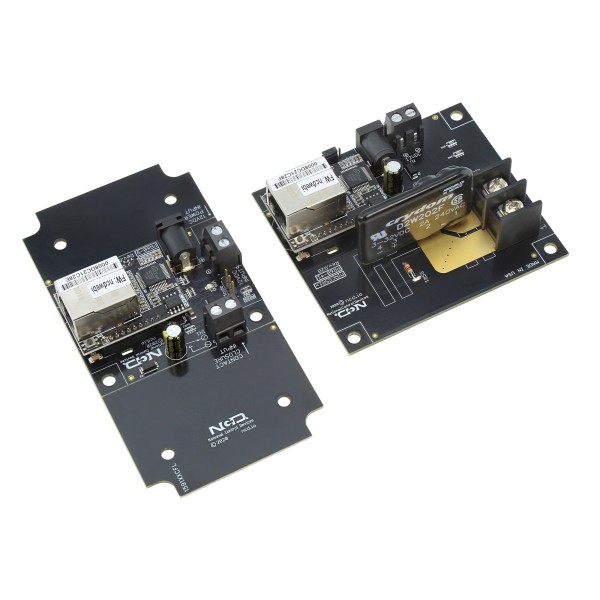

NCD MirCSSR1x_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 릴레이 컨트롤러 1 채널 솔리드 스테이트 단방향

MODEL: MirCSSR1x_MCNET_KIT
브랜드: NCD

제품문의 구매하기

스위치 신호를 LAN으로
원격 릴레이에 전하는 컨트롤러

NCD MirC 이더넷 접점 폐쇄 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD MirC 이더넷(MCNET)은 송신기의 접점 폐쇄 입력으로 같은 LAN에 연결된 수신기의 릴레이를 켜고 끄는 1방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 이더넷 원격 릴레이)입니다. 스위치 신호는 긴 배선 공사 없이 떨어진 설비에 전달됩니다.

채널은 1·2·4·8채널 중에서 정하고, 릴레이는 5 A 또는 10 A SPDT, 고전력 20 A SPDT 또는 30 A SPST 가운데 고릅니다. 송신기와 수신기는 한 쌍으로 공급하며, 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

MirCSSR1x MCNET 기계 도면 (JPG)

튜토리얼과 동영상

입력 → 릴레이

송신기 접점이 수신기 릴레이를 구동

1 · 2 · 4 · 8채널

채널 수와 릴레이 종류 선택

12 VDC

송신기·수신기 각각의 구동 전원

LAN 전용

인터넷 경유 없이 같은 네트워크 동작

특징

송신기·수신기를 나눈
단방향 릴레이 구조

핵심 특징	현장에서 달라지는 점
입력 → 릴레이 단방향	송신기의 접점 폐쇄 입력이 수신기 릴레이를 켜므로, 스위치 한 곳으로 설비 한 곳을 구동하는 단순한 구성에 적합합니다.
스마트 모드	입력이 바뀔 때만 상대에게 전달하므로 매일 쓰는 설비에서 불필요한 통신이 줄어듭니다.
비콘 모드	초당 여러 번 통신하므로 설치 초기의 연결 안정성을 시험하는 데 알맞습니다.
통신 두절 시 전체 차단	통신이 끊기면 30초 이내에 모든 릴레이가 꺼지므로 원격 부하가 켜진 채 남지 않습니다.
사용 중 LED	사용 중 LED가 켜지면 원격 장치와 정상 연결된 상태이므로, 연결 여부를 현장에서 바로 알 수 있습니다.
나사 단자 배선	최대 12 AWG 전선을 나사 단자에 직접 체결하므로 별도 커넥터 없이 배선할 수 있습니다.

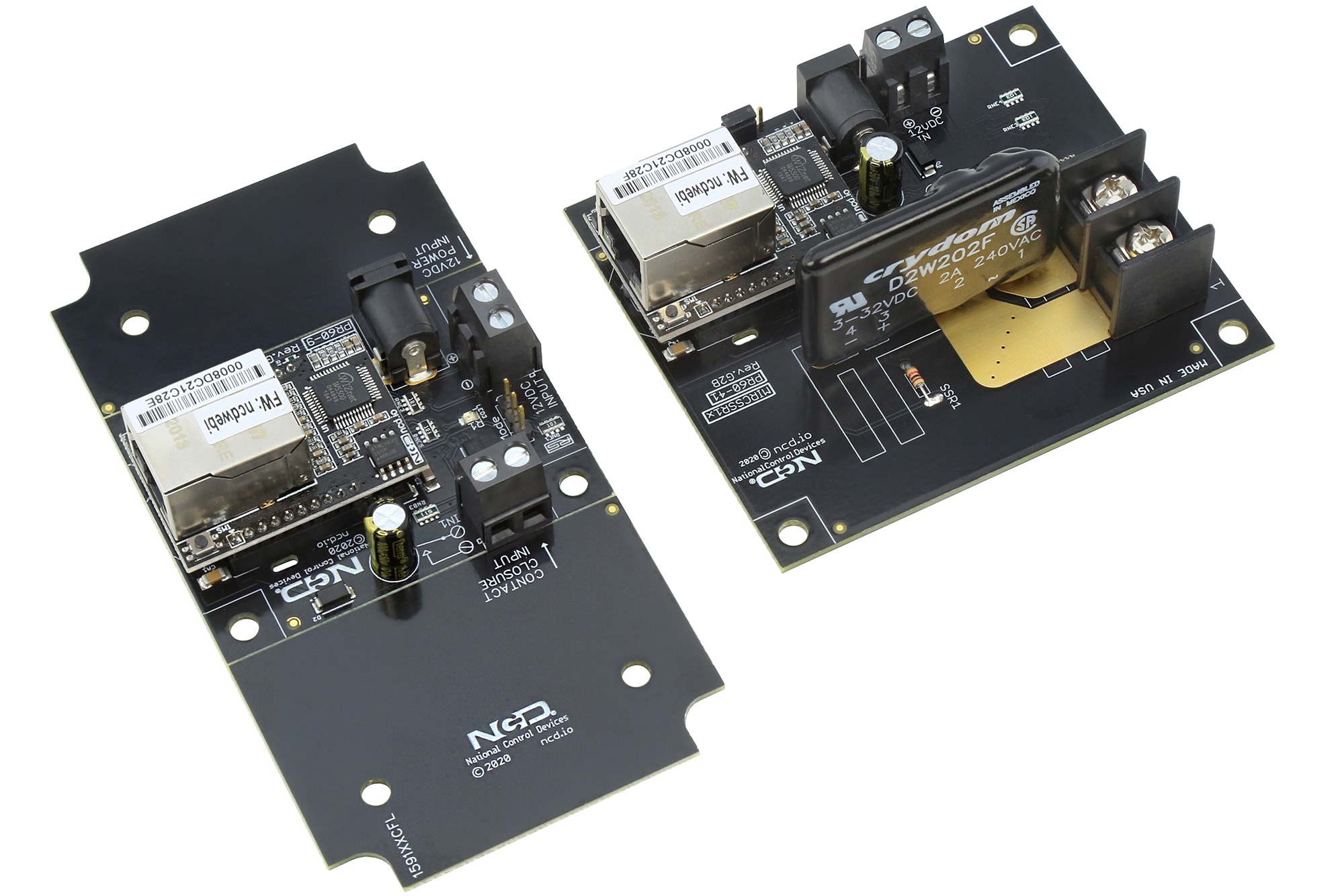

이더넷 포트와 솔리드 스테이트 릴레이 기판 2종

송수신 구성

송신기와 수신기가
나누어 맡는 역할

송신기는 스위치, 버튼, 센서의 접점을 입력으로 받고, 수신기는 그 신호에 맞춰 부하 쪽 릴레이를 구동합니다. 두 장치는 DHCP 또는 고정 IP(IPv4)로 같은 LAN에 연결하며 인터넷으로는 통신하지 않습니다. 컨트롤러가 포트 13,000으로 UDP 패킷을 주기적으로 전송하므로, 할당된 IP는 네트워크에서 찾을 수 있습니다.

스마트 모드는 평상시 운용에, 비콘 모드는 설치 직후 범위와 연결을 시험할 때 사용하세요.
이더넷 통신 모듈은 최소 58 mA, 표준 82 mA, 최대 100 mA를 소비하므로 전원 용량을 계산할 때 함께 더하세요.
송신기와 수신기는 쌍으로만 판매하며, 각각 12 VDC 전원이 필요합니다.

수신기 릴레이 출력부

수신기의 릴레이 단자에는 부하 쪽 전원선을 직렬로 연결합니다. 릴레이는 전압을 내보내지 않는 접점 출력이므로 부하 전원은 따로 공급해야 합니다.

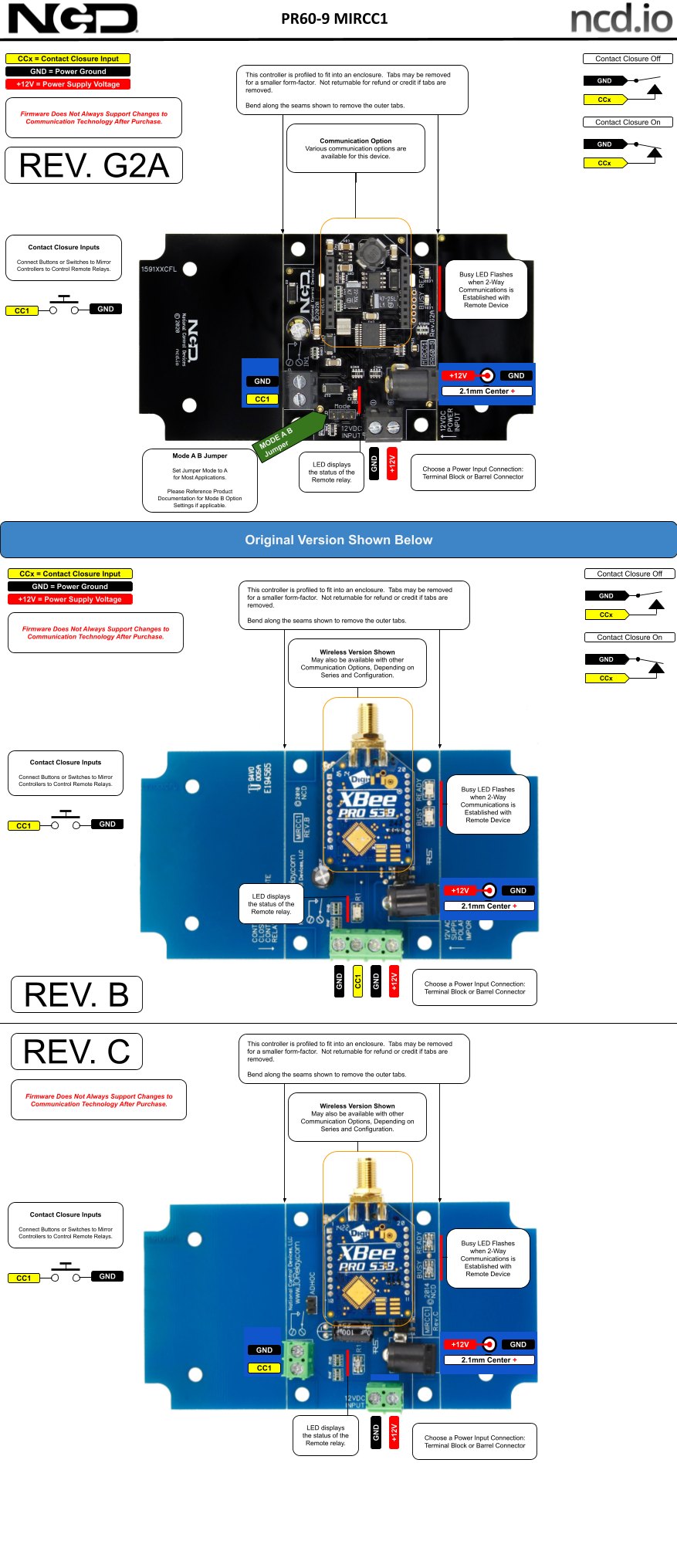

1채널 네트워크 릴레이 컨트롤러 개정판별 구성도

배선과 부하

접점 입력 배선과
유도 부하 대책

송신기 입력에는 전압을 가하지 않고 접점 폐쇄 신호만 연결합니다. 모터나 솔레노이드처럼 코일을 가진 부하는 개방 순간의 역기전력이 접점을 소모시키므로, 부하 단자에 유도 억제 커패시터를 함께 설치합니다.

릴레이 정격은 SPDT형 5 A 또는 10 A, 고전력형 20 A SPDT 또는 30 A SPST이며, 모두 최대 240 VAC가 절대 최대입니다. 전기적 수명은 최대 부하에서 100,000회이므로 개폐가 잦은 부하에는 정격에 여유를 두세요.

부하 쪽 억제 회로

유도성 부하 단자에 억제 커패시터를 병렬로 설치한 모습입니다. 개폐 횟수가 많은 펌프와 솔레노이드 라인부터 적용하세요.

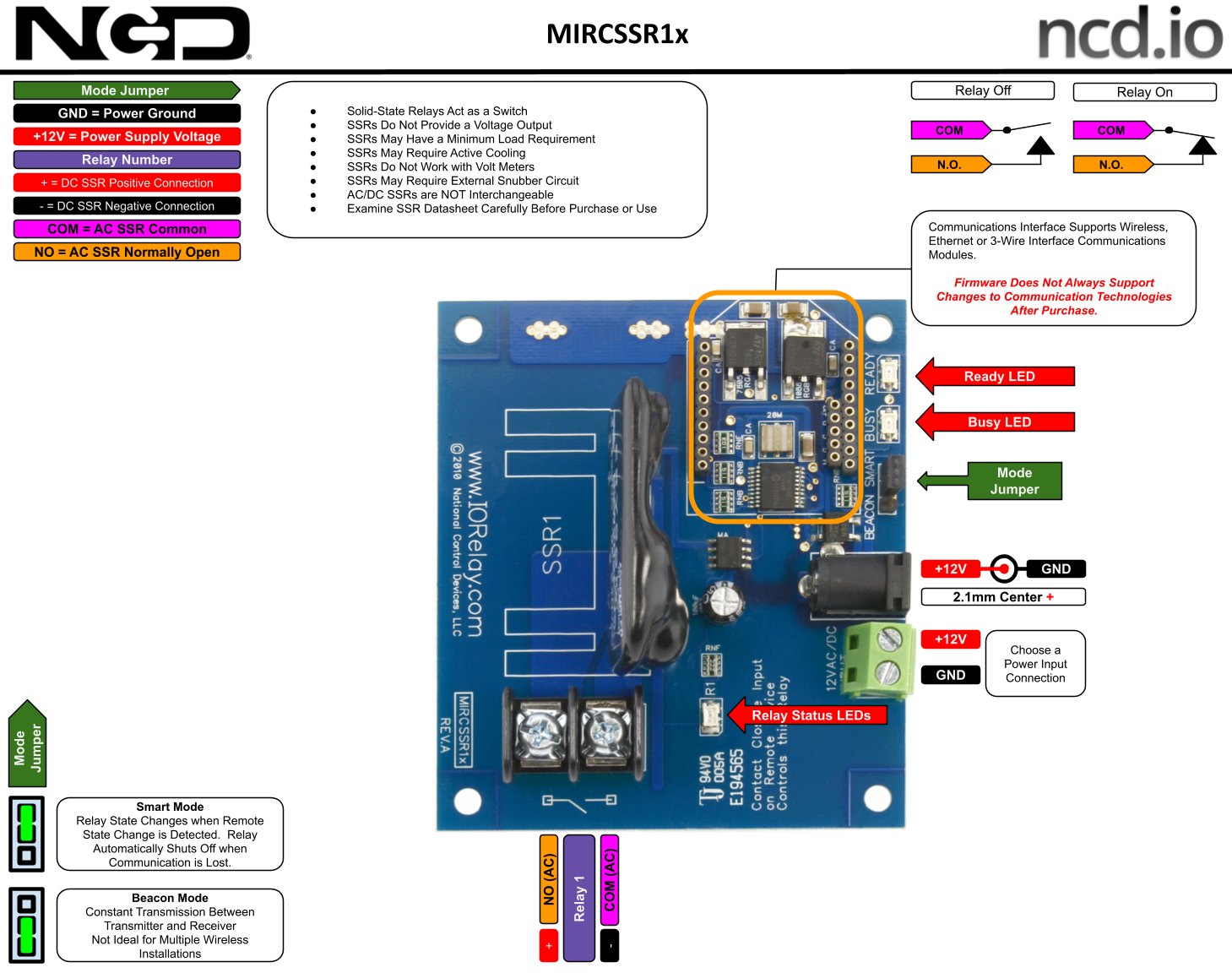

1채널 무선 릴레이 컨트롤러의 단자 배치 구성도

사양

MCNET 송수신 세트
상세 사양

항목	사양
구성	송신기 + 수신기 한 쌍으로 판매
통신	이더넷 · DHCP 또는 고정 IP · LAN 전용
채널	1 · 2 · 4 · 8채널
전원	컨트롤러마다 12 VDC (작동 범위 10–15 VDC)
정격 기준	12 VDC 동작, 21 °C 기준
고전력형 릴레이	20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
SPDT형 릴레이	5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대)
솔리드스테이트형	SSR은 보드에 포함되지 않음 (주문 때 선택)
부하	유도성 부하(모터 · 조명 · 펌프 · 솔레노이드 · 변압기)는 유도 억제 커패시터 사용
이더넷 모듈 전력 소비	최소 58 mA · 표준 82 mA · 최대 100 mA
대기 전력 소비	최소 35 mA · 표준 100 mA · 최대 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비	활성 릴레이 1개당 최소 28 mA · 표준 35 mA · 최대 60 mA
작동 온도 범위	-40 ~ 85 °C (구성 요소 이론 한계 기준)
보관 온도 범위	-55 ~ 85 °C (구성 요소 이론 한계 기준)
작동 주변 습도	0 ~ 70 % (비응축)
릴레이 활성화 시간	15 ms (구성 요소 등급)
릴레이 비활성화 시간	10 ms (구성 요소 등급)
작동 수명 (기계)	10,000,000회 (구성 요소 작동 등급)
작동 수명 (전기)	100,000회 (최대 부하 시 부품 정격)
배선	나사 단자, 최대 12 AWG
상태 표시	릴레이 · 통신 LED, 사용 중 · 준비 LED
IP 식별	포트 13,000으로 UDP 패킷 주기 전송

활용 분야

접점 신호로 원격 릴레이를
구동하는 설비

원격 게이트 작동 — 경비실의 입력 스위치로 게이트 쪽 수신기의 릴레이를 구동합니다.
원격 조명 제어 — 사무동 스위치로 야외 조명동의 조명 릴레이를 켭니다.
원격 펌프 제어 — 관리동의 접점으로 떨어진 펌프실 릴레이를 구동합니다.
온도 오버라이드 — 온도 조절 접점으로 원격 설비의 운전 조건을 바꿉니다.
배선 곤란 현장 — 새 전선을 깔기 어려운 구간에서 기존 LAN으로 신호를 전달합니다.

선택 가이드

연결 방식별
MirC 모델 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
입력 하나로 원격 릴레이만 켤 때	MirC 이더넷 (1방향)	송신기 입력과 수신기 릴레이를 분리한 단방향 구성입니다.
양쪽 모두 입력과 릴레이가 필요할 때	MirX 이더넷 (양방향)	컨트롤러 2대가 서로의 입력으로 상대의 릴레이를 제어하는 양방향 구성입니다.
선 세 가닥으로 잇고 싶을 때	MirC 유선 (3선)	3선 연결로 최대 1000 ft까지 떨어진 설비를 연결합니다.
전파로 떨어진 곳을 잇고 싶을 때	MirC 무선 (장거리 무선)	배선 없이 영구 페어 무선으로 신호를 전달합니다.

구성·옵션

MCNET 채널 수와
릴레이별 모델명

모델명	채널	릴레이
MirCR1x_MCNET_KIT	1	SPDT · 5 A 또는 10 A
MirCR1x0_MCNET_KIT	1	고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR1x_MCNET_KIT	1	솔리드스테이트 (SSR 별도 선택)
MirCR2x_MCNET_KIT	2	SPDT · 5 A 또는 10 A
MirCR2x0_MCNET_KIT	2	고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR2x_MCNET_KIT	2	솔리드스테이트 (SSR 별도 선택)
MirCR4x_MCNET_KIT	4	SPDT · 5 A 또는 10 A
MirCR4x0_MCNET_KIT	4	고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR4x_MCNET_KIT	4	솔리드스테이트 (SSR 별도 선택)
MirCR8x_MCNET_KIT	8	SPDT · 5 A 또는 10 A
MirCR8x0_MCNET_KIT	8	고전력 · 20 A SPDT 또는 30 A SPST
MirCSSR8x_MCNET_KIT	8	솔리드스테이트 (SSR 별도 선택)

제품 상세 이미지

MirC 이더넷과 함께 보는
접점 폐쇄 장비

인터넷 너머의 현장에서도 사용할 수 있습니까?
아닙니다. 인터넷으로는 통신하지 않고 같은 LAN 안에서만 동작합니다. 떨어진 거점은 사내 전용망으로 묶은 뒤 구성을 검토하세요.
MCNET 송신기와 수신기를 따로 구매할 수 있습니까?
아닙니다. 한 쌍으로 공급하며, 채널 수와 릴레이 종류를 정하면 그 쌍에 맞는 모델이 결정됩니다.
MCNET 송신기 입력에 전압을 가해도 됩니까?
아닙니다. 입력은 접점 폐쇄 방식이므로 접점을 닫아 신호를 보냅니다. 전압을 가하면 입력부가 손상될 수 있습니다.
통신이 끊기면 MCNET 릴레이는 어떻게 동작합니까?
30초 이내에 모든 릴레이가 꺼집니다. 자동으로 꺼지는 동작이므로, 통신이 복구된 뒤에는 입력 신호가 다시 전달되어야 릴레이가 켜집니다.
MCNET으로 모터를 바로 구동할 수 있습니까?
유도 억제 커패시터를 함께 구성해야 합니다. 모터 같은 유도성 부하는 개방 순간의 역기전력이 접점을 소모시키기 때문입니다. 부하 전류를 알려 주시면 릴레이 종류를 정합니다.
