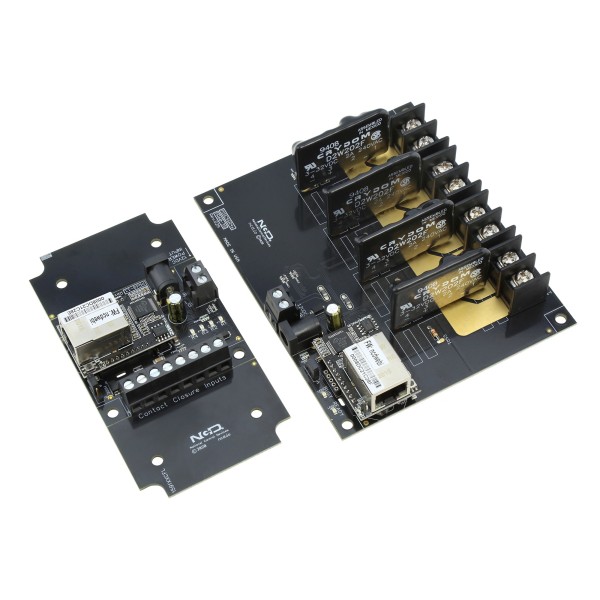

NCD MirCSSR4x_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 릴레이 컨트롤러 4 채널 솔리드 스테이트 단방향

접점 4개 신호를⁣ LAN으로 SSR까지

NCD MirCSSR4x_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 구성 : 송신기와 수신기 1세트⁣ 채널 / 방향 : 4채널 단방향⁣ 전원 : 송신기·수신기 각 12 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCSSR4x_MCNET_KIT 모델은 송신기의 접점 폐쇄 입력이 같은 LAN에 연결된 수신기의 솔리드스테이트 릴레이(SSR) 4채널을 제어하는 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 이더넷 원격 릴레이)입니다. 수신기에는 SPST SSR이 들어가며, 부하에 맞는 타입을 주문할 때 A부터 H까지 가운데 정합니다. (주)테솔이 국내에 공식 공급합니다.

SSR 타입은 저항성 AC, 유도성 AC, DC 부하용으로 나뉘므로 부하 종류와 전류를 정한 뒤 고릅니다. 송신기와 수신기는 한 쌍으로만 판매합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 솔리드 스테이트 릴레이 유형

데이터시트와 도면

• MirCSSR4x MCNET 기계 도면 (JPG)

튜토리얼과 동영상

• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

SSR 선택

MirCSSR4x_MCNET_KIT⁣ 수신기 SSR 타입 고르기

타입 A에서 E까지는 AC 부하용으로 2 A, 5 A, 25 A 정격이 있고, F에서 H까지는 3 A, 20 A, 10 A의 DC 부하용입니다. 같은 5 A라도 타입 B는 저항성, 타입 C는 유도성 AC 부하 기준이므로 부하 성격을 먼저 확인하세요.

사양

MirCSSR4x_MCNET_KIT⁣ 사양 요약

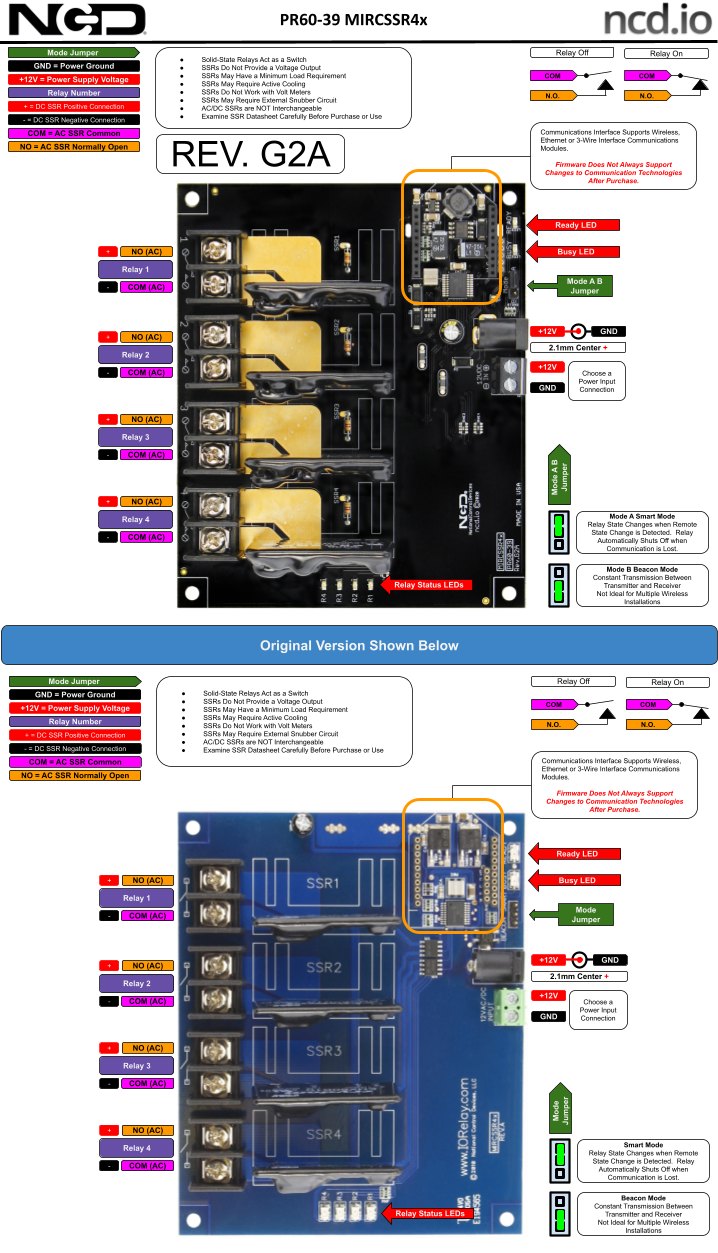

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

송신기와 수신기

LAN으로 잇는⁣ 4채널 접점 신호

송신기 입력에는 전압을 가하지 않고 접점 폐쇄 신호만 연결합니다. 두 장치는 DHCP 또는 고정 IP(IPv4)로 같은 LAN에 접속하며 인터넷으로는 통신하지 않습니다.

컨트롤러가 포트 13,000으로 UDP 패킷을 주기적으로 보내므로 할당된 IP를 네트워크에서 찾을 수 있습니다. 스마트 모드에서는 통신이 끊기면 30초 이내에 릴레이가 꺼집니다.

동작 모드

설치 초기의 비콘 모드와⁣ 평상시 스마트 모드

스마트 모드에서는 입력이 바뀔 때만 상대 장치로 전달합니다. 비콘 모드는 초당 여러 번 통신하므로 설치 직후 연결 상태를 시험할 때 사용하세요. 이 모드에서는 통신이 끊겨도 릴레이가 현재 상태를 유지합니다.

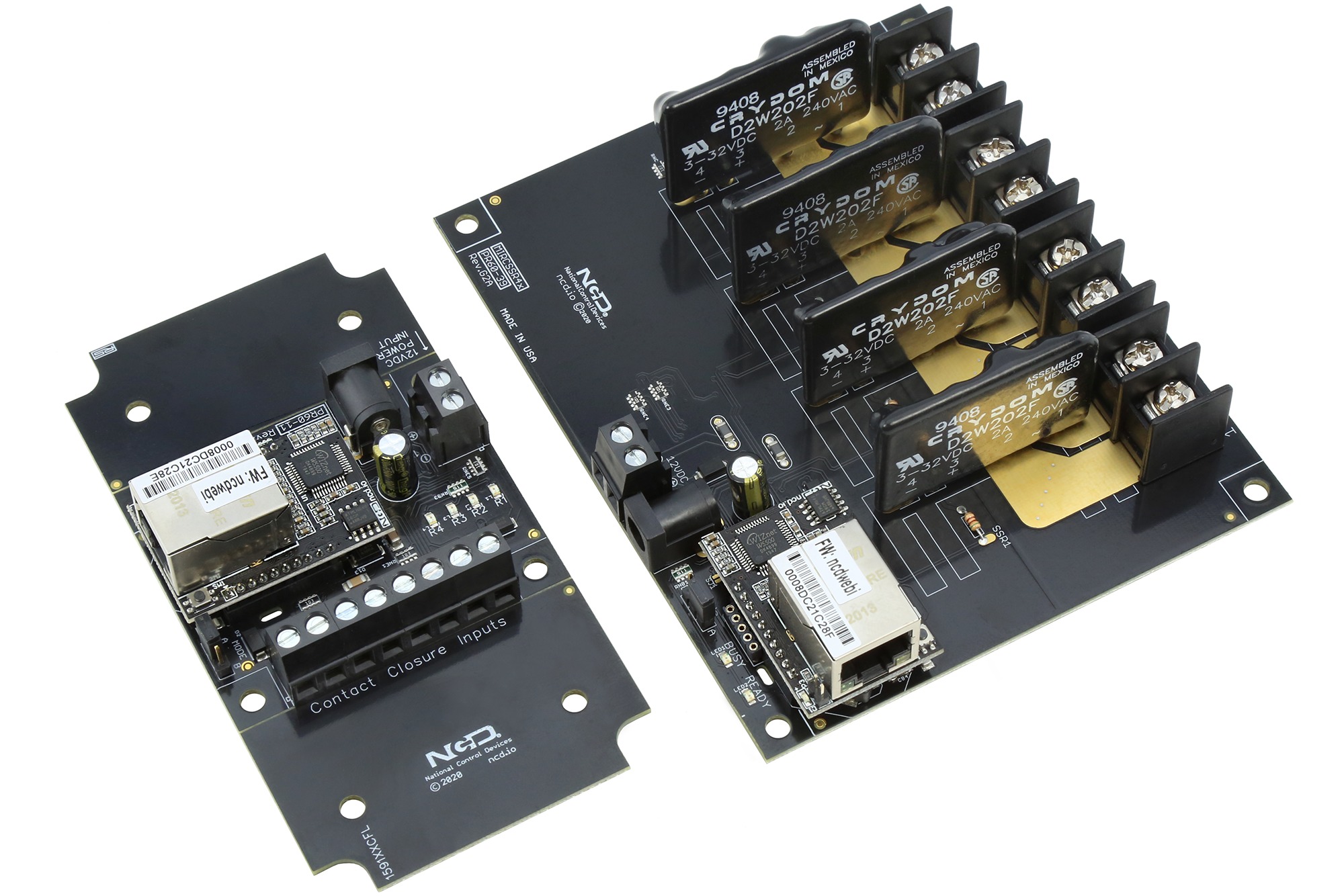

이더넷 포트가 있는 4채널 솔리드 스테이트 릴레이 기판 한 쌍

활용 분야

솔리드스테이트 릴레이로⁣ 개폐하는 네 개 회로

• 모터·펌프·밸브·솔레노이드·조명 — 떨어진 곳의 AC·DC 부하 네 개를 SSR로 원격 개폐합니다.
• 배선 곤란 구간 — 새 전선 대신 기존 LAN으로 접점 신호를 전달합니다.

제품 상세 이미지

같은 계열

MirCSSR4x_MCNET_KIT와⁣ 같은 계열 모델

• MirCR1x_MCNET_KIT — 1채널 구성, 5 A·10 A SPDT 릴레이
• MirCR1x0_MCNET_KIT — 1채널 구성, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR1x_MCNET_KIT — 1채널 구성, SPST 솔리드스테이트 릴레이(타입 A~H)
• MirCR2x_MCNET_KIT — 2채널 구성, 5 A·10 A SPDT 릴레이
• MirCR2x0_MCNET_KIT — 2채널 구성, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR2x_MCNET_KIT — 2채널 구성, SPST 솔리드스테이트 릴레이(타입 A~H)
• MirCR4x_MCNET_KIT — 4채널 구성, 5 A·10 A SPDT 릴레이
• MirCR4x0_MCNET_KIT — 4채널 구성, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCR8x_MCNET_KIT — 8채널 구성, 5 A·10 A SPDT 릴레이
• MirCR8x0_MCNET_KIT — 8채널 구성, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR8x_MCNET_KIT — 8채널 구성, SPST 솔리드스테이트 릴레이(타입 A~H)
