NCD MirCR8x0_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 고전력 릴레이 컨트롤러 8 채널 단방향

고전력 릴레이 8개를⁣ LAN 신호로 개폐

NCD MirCR8x0_MCNET_KIT 이더넷 접점 폐쇄 고전력 릴레이 컨트롤러⁣ 구성 : 송신기와 수신기 1세트⁣ 채널 / 방향 : 8채널 단방향⁣ 전원 : 12 VDC 입력, 컨트롤러별

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR8x0_MCNET_KIT 모델은 송신기의 접점 폐쇄 입력으로 같은 LAN의 수신기에 있는 고전력 릴레이를 구동하는 8채널 단방향 접점 폐쇄 릴레이 컨트롤러(Contact Closure Relay Controller, 이더넷 원격 릴레이)입니다. 수신기 릴레이는 20 A SPDT 또는 30 A SPST 가운데 주문할 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.

보드 옵션 선택이 없는 구성이며, 송신기와 수신기는 한 쌍으로 판매합니다. 두 장치 모두 12 VDC 전원이 필요합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 30Amp SPST 고전력 릴레이 데이터시트 (PDF)
• MIRCR820 MCNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

릴레이 선택

MirCR8x0_MCNET_KIT⁣ 20 A SPDT와 30 A SPST

릴레이 종류는 주문할 때 20 A SPDT 또는 30 A SPST 중에서 정하며, 절대 최대 전압은 240 VAC입니다. 20 A SPDT의 C–NC(b접점) 사이는 10 A를 넘지 않게 사용하세요.

전기적 수명은 최대 부하에서 100,000회입니다. 코일 부하는 유도 억제 커패시터를 함께 설치합니다.

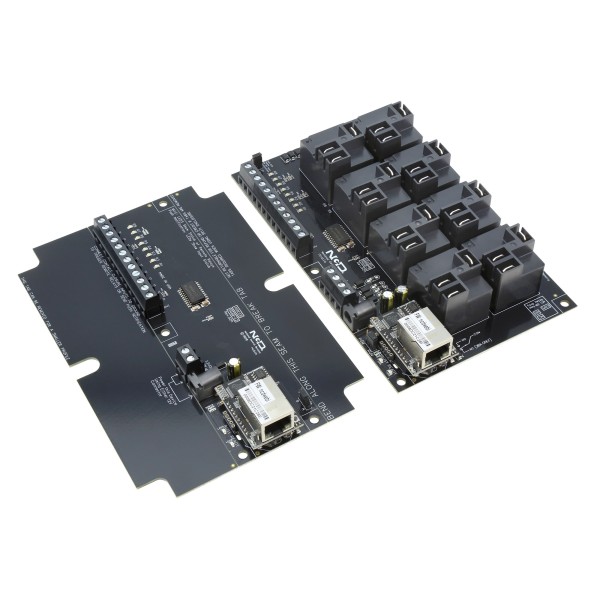

이더넷 포트와 고전력 릴레이가 보이는 기판

사양

MirCR8x0_MCNET_KIT⁣ 고전력 8채널 사양

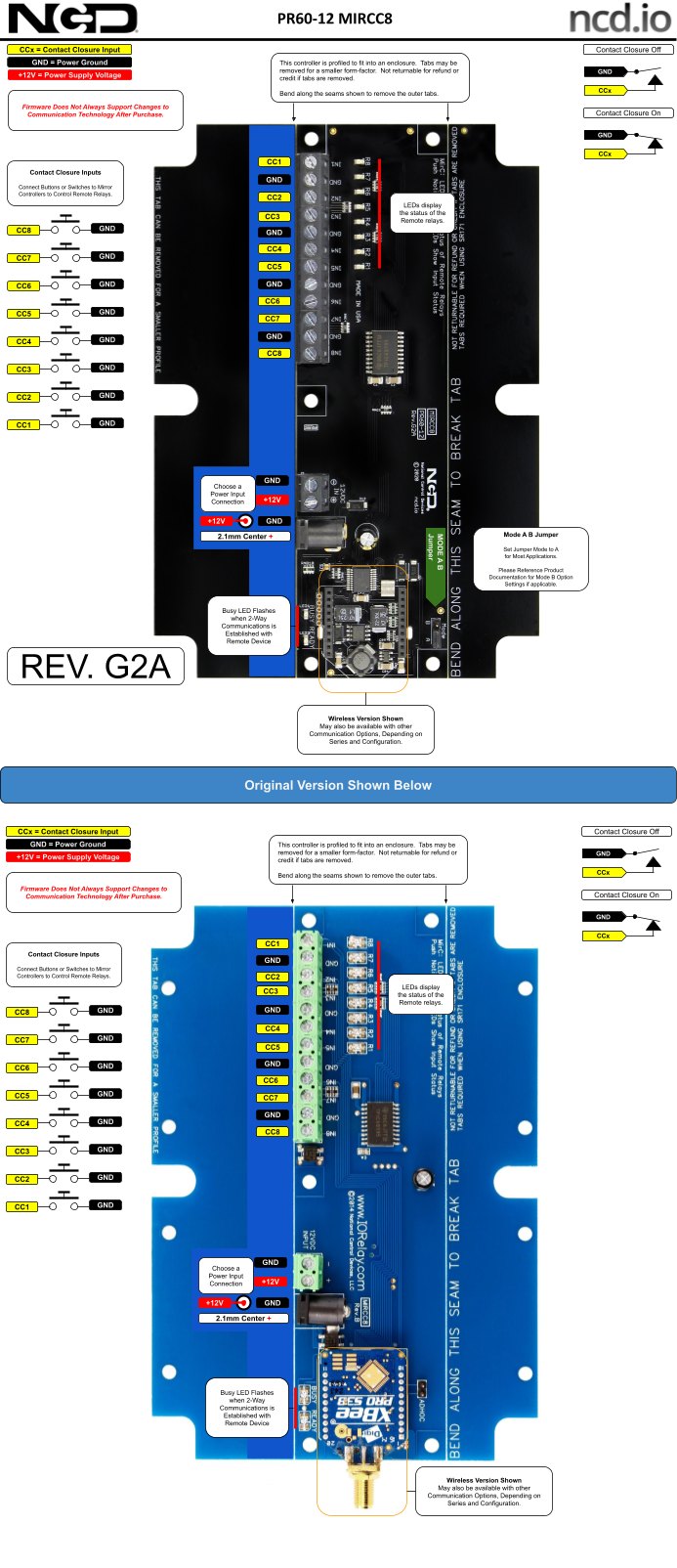

무선 릴레이 컨트롤러 개정판별 단자 배치 구성도

활용 분야

큰 전류 부하를⁣ 원격으로 개폐하는 현장

• 펌프 제어 — 관리동의 접점으로 떨어진 펌프실 릴레이를 구동합니다.
• 게이트 작동 — 경비실의 입력 스위치로 게이트 쪽 수신기의 릴레이를 구동합니다.
• 배선 곤란 구간 — 기존 LAN으로 신호를 전달해 새 전선 공사를 피합니다.

네트워크 연결

8채널 고전력형의⁣ LAN 설정

송신기와 수신기는 DHCP 또는 고정 IP(IPv4)로 접속하며, 포트 13,000의 UDP 패킷으로 할당된 IP를 찾을 수 있습니다. 인터넷으로는 통신하지 않습니다.

송신기 입력에는 전압을 가하지 말고 접점 폐쇄 신호만 연결하세요.

통신 두절

통신이 끊겼을 때의⁣ 릴레이 동작

스마트 모드에서는 통신이 끊기면 30초 이내에 릴레이가 꺼지고, 비콘 모드에서는 현재 상태를 유지합니다. 설치 초기에는 비콘 모드로 연결을 시험하고, 평상시에는 스마트 모드를 사용합니다.

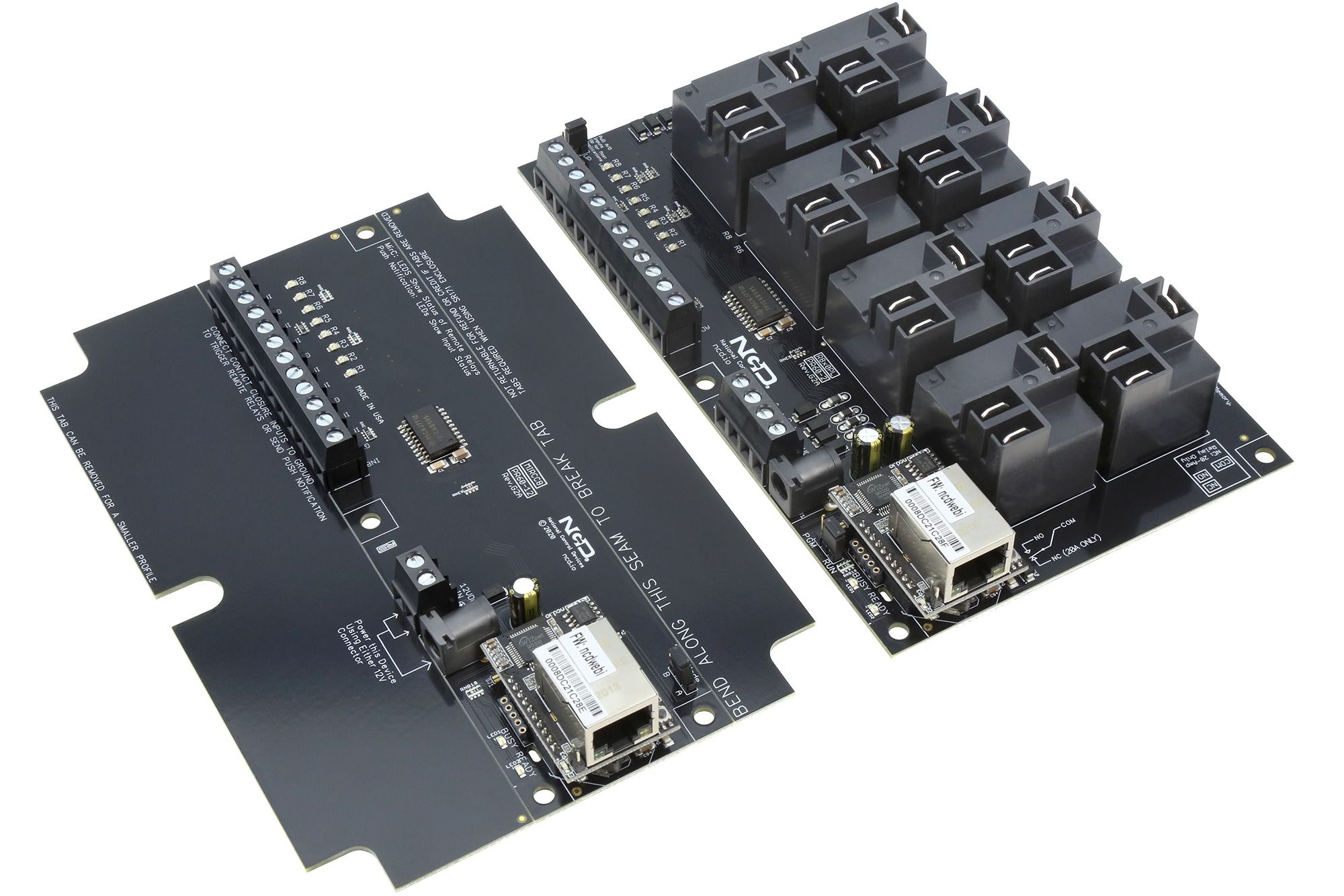

제품 상세 이미지
