NCD MirCR4x_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 SPDT 릴레이 컨트롤러 4 채널 단방향

스위치 네 개의 신호를⁣ 한 쌍으로 전달

NCD MirCR4x_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 채널 : 4채널 단방향⁣ 릴레이 : SPDT 5 A 또는 10 A⁣ 릴레이 절대 최대 : 최대 240 VAC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR4x_MCNET_KIT는 송신기의 접점 폐쇄 입력 4개로 같은 LAN 수신기의 SPDT 릴레이 4개를 각각 켜고 끄는 4채널 단방향 접점 폐쇄 릴레이 컨트롤러(이더넷 원격 릴레이)입니다. 릴레이는 5 A 또는 10 A SPDT 중에서 주문할 때 고릅니다. (주)테솔이 국내에 공식 공급합니다.

제어 지점이 네 곳으로 늘어도 송신기와 수신기 한 쌍이면 되므로 이더넷 포트와 전원 공급 지점이 한 세트로 정리됩니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

• 5 A SPDT 신호 릴레이 데이터시트 (PDF)
• 10Amp SPDT 신호 릴레이 데이터시트 (PDF)
• MIRCR45 MCNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

전원 계획

MirCR4x_MCNET_KIT⁣ 소비 전류 항목

컨트롤러마다 12 VDC 전원이 필요합니다. 이더넷 통신 모듈은 최소 58 mA, 표준 82 mA, 최대 100 mA를 소비합니다.

대기 시에는 최소 35 mA, 표준 100 mA, 최대 200 mA이며 활성 릴레이 1개마다 최소 28 mA, 표준 35 mA, 최대 60 mA가 더해집니다. 전원 용량을 정할 때 이 항목을 함께 고려하세요.

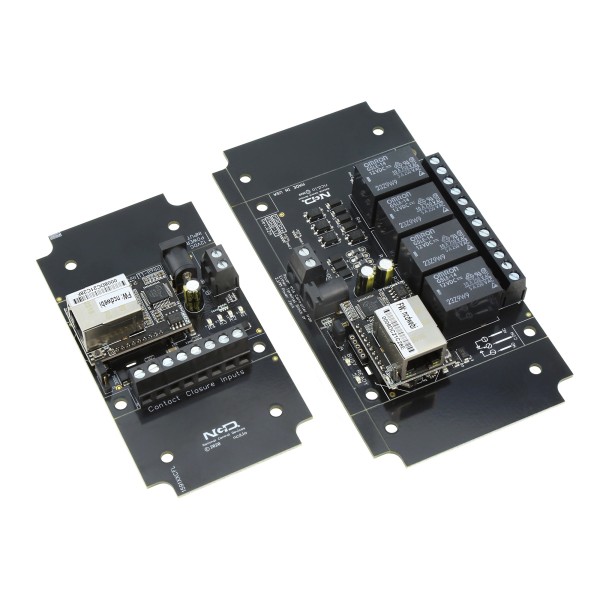

이더넷 포트가 있는 4채널 릴레이 컨트롤러 기판 한 쌍

채널과 보드

4채널 배선과⁣ 커넥터 옵션

수신기의 나사 단자는 최대 12 AWG 전선을 받습니다. 보드 옵션은 표준 커넥터, 플러그인 커넥터 추가, 스틸 인클로저와 플러그인 커넥터 추가 가운데 선택합니다.

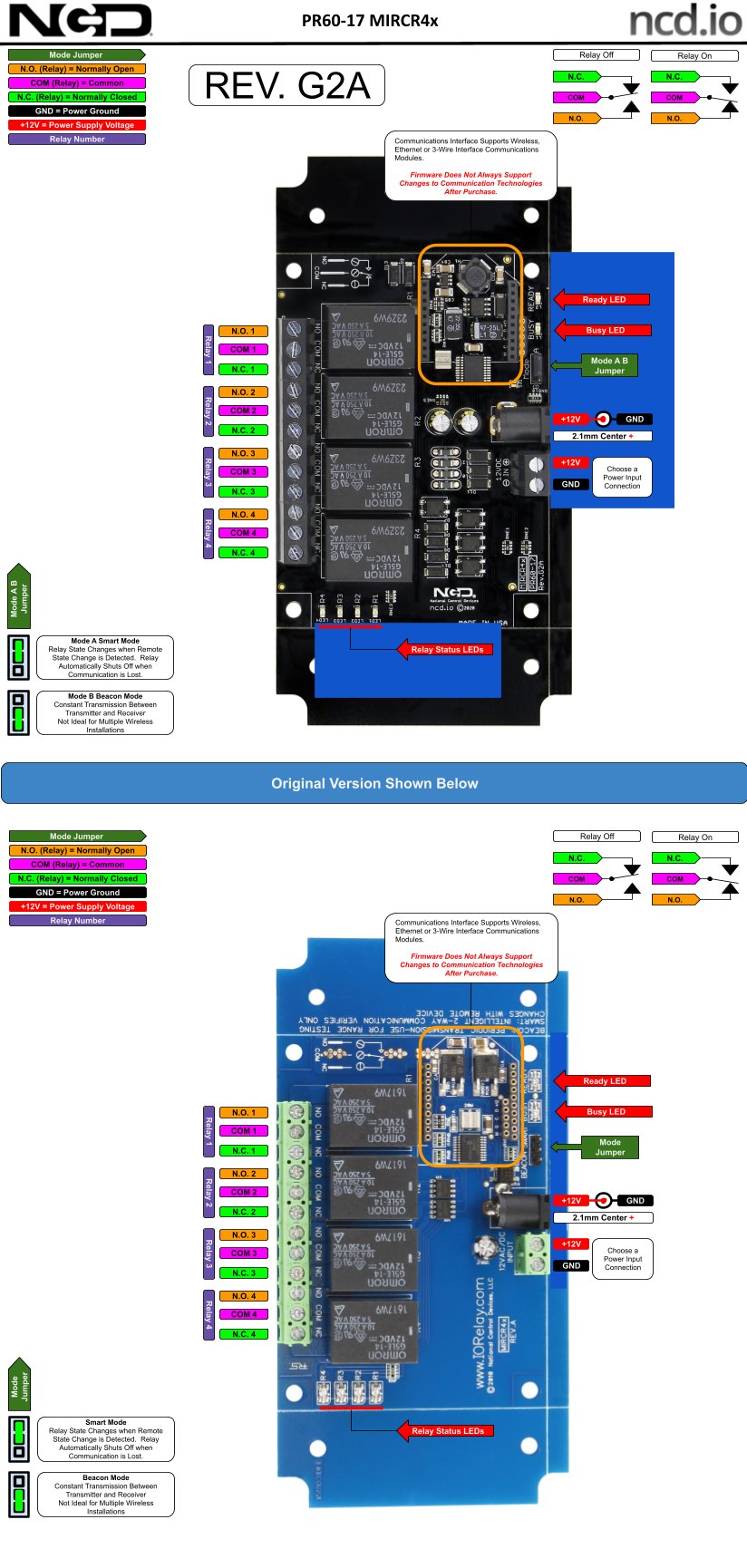

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

사양

4채널 SPDT형⁣ 상세 규격

활용 분야

네 지점을 하나로

• 원격 게이트 작동 — 경비실의 입력 스위치 여러 개로 게이트 쪽 릴레이를 구동합니다.
• 배선 곤란 현장 — 새 전선 대신 기존 LAN으로 접점 신호 네 개를 전달합니다.

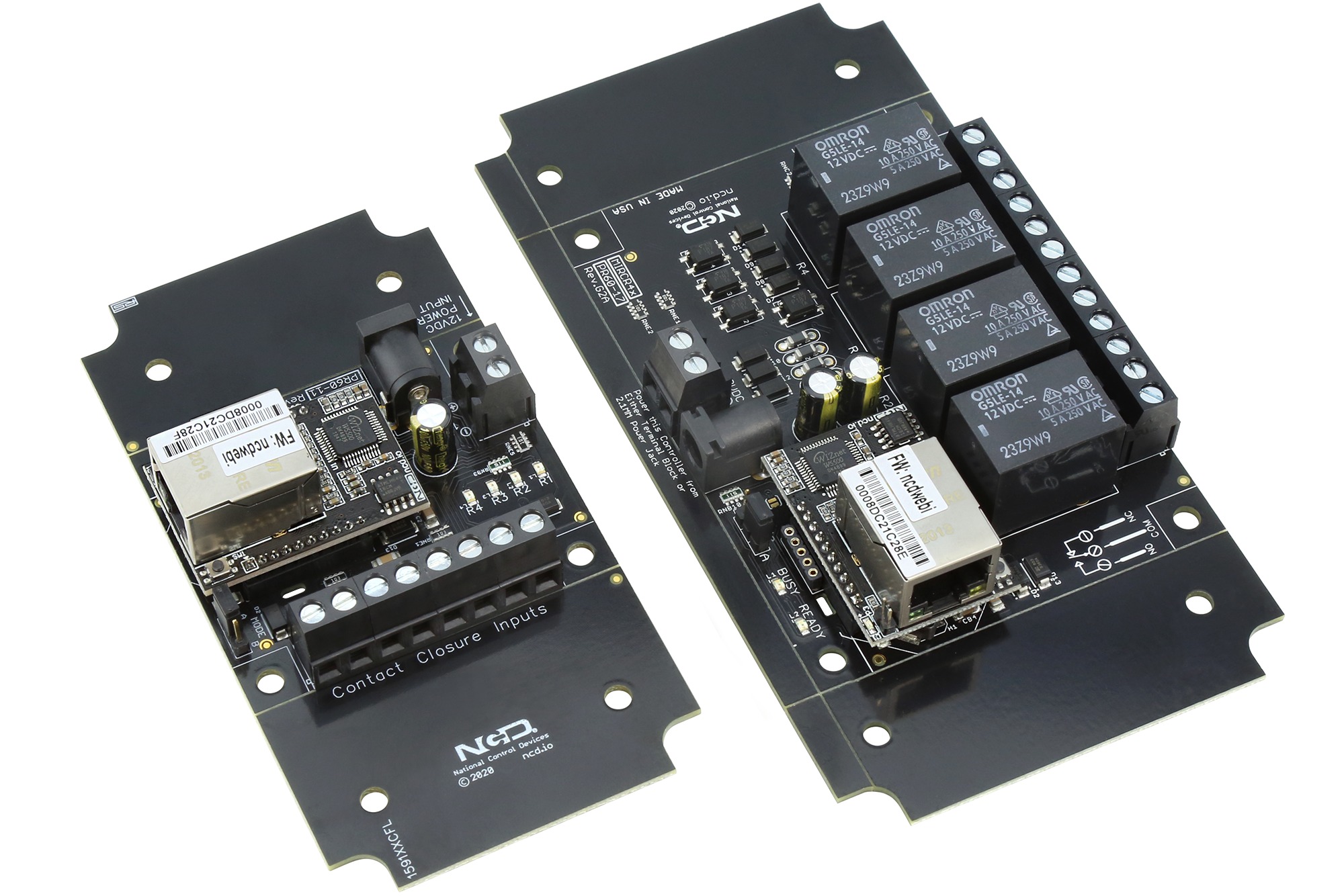

제품 상세 이미지

같은 계열

MirCR4x_MCNET_KIT와⁣ 같은 계열 모델

• MirCR1x_MCNET_KIT — 릴레이는 같고 1채널 구성
• MirCR1x0_MCNET_KIT — 1채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR1x_MCNET_KIT — 1채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR2x_MCNET_KIT — 릴레이는 같고 2채널 구성
• MirCR2x0_MCNET_KIT — 2채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR2x_MCNET_KIT — 2채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR4x0_MCNET_KIT — 4채널은 같고 릴레이만 20 A SPDT·30 A SPST 고전력형
• MirCSSR4x_MCNET_KIT — 4채널은 같고 릴레이만 솔리드스테이트(SSR 타입 A~H 선택)
• MirCR8x_MCNET_KIT — 릴레이는 같고 8채널 구성
• MirCR8x0_MCNET_KIT — 8채널, 20 A SPDT·30 A SPST 고전력 릴레이
• MirCSSR8x_MCNET_KIT — 8채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
