NCD MirCR4x0_MCNET_KIT 이더넷 네트워크 접점 폐쇄 원격 고전력 릴레이 컨트롤러 4 채널 단방향

네 개의 고전력 접점을⁣ 이더넷으로 개폐

NCD MirCR4x0_MCNET_KIT 이더넷 접점 폐쇄 릴레이 컨트롤러⁣ 채널 : 4채널 단방향⁣ 릴레이 : 20 A SPDT 또는 30 A SPST⁣ 릴레이 절대 최대 : 최대 240 VAC

견적 받기

NCD 한국 독점 공급 파트너

NCD MirCR4x0_MCNET_KIT는 20 A SPDT 또는 30 A SPST 고전력 릴레이 4개를 송신기의 접점 입력 4개로 각각 구동하는 4채널 단방향 접점 폐쇄 릴레이 컨트롤러(이더넷 원격 릴레이)입니다. 전류가 큰 부하 여러 개를 송신기·수신기 한 쌍으로 원격 개폐할 때 맞는 구성입니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 형식은 20 A SPDT와 30 A SPST 중에서 주문할 때 정합니다. 송신기와 수신기는 한 쌍으로 판매합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• MirC 이더넷 접점 폐쇄 송수신기 빠른 시작 가이드
• 기계식 릴레이 유형

데이터시트와 도면

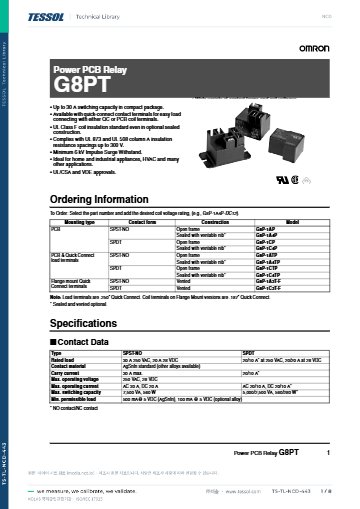

• 30Amp SPST 고전력 릴레이 데이터시트 (PDF)
• MIRCR420 MCNET 기계 도면 (GIF)

튜토리얼과 동영상

• 유도성 부하 제어 — 전자기 간섭 관리
• 컴퓨터 제어 릴레이와 스위칭 기초
• 릴레이 로직

안전 동작

통신 두절 시⁣ MirCR4x0 릴레이 차단

스마트 모드에서 송신기와 수신기의 통신이 끊기면 30초 이내에 릴레이 4개가 모두 꺼집니다. 원격 부하가 켜진 채 남지 않도록 하는 동작이며, 비콘 모드에서는 릴레이가 현재 상태를 유지합니다.

연결 상태는 사용 중 LED로 현장에서 확인합니다. 설치 초기에는 비콘 모드로 연결 안정성을 시험하고 평상시에는 스마트 모드를 사용하세요.

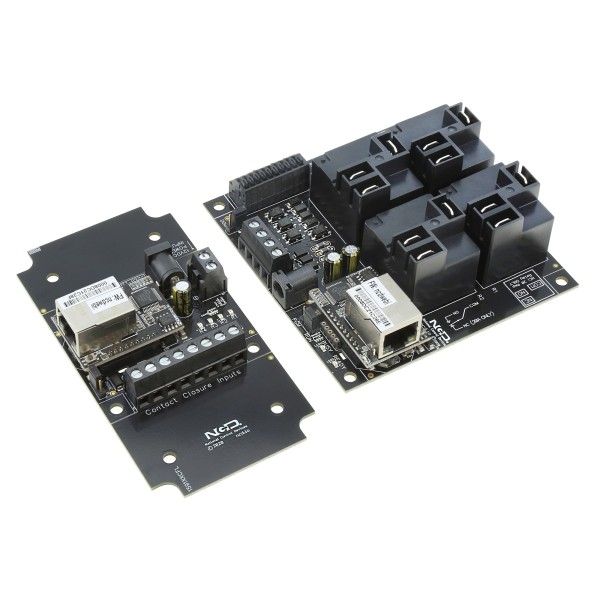

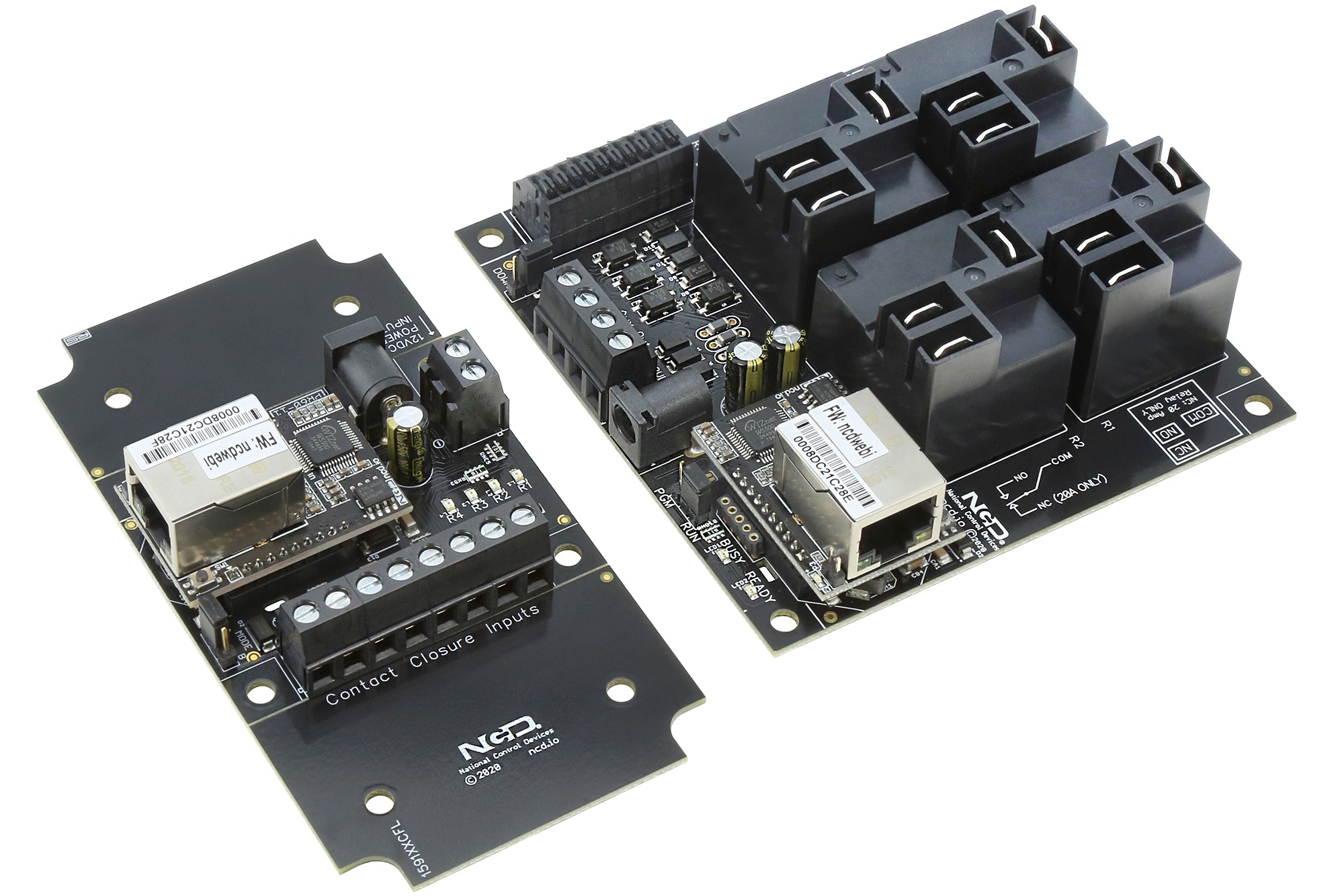

이더넷 포트와 고전력 릴레이가 보이는 기판 2종

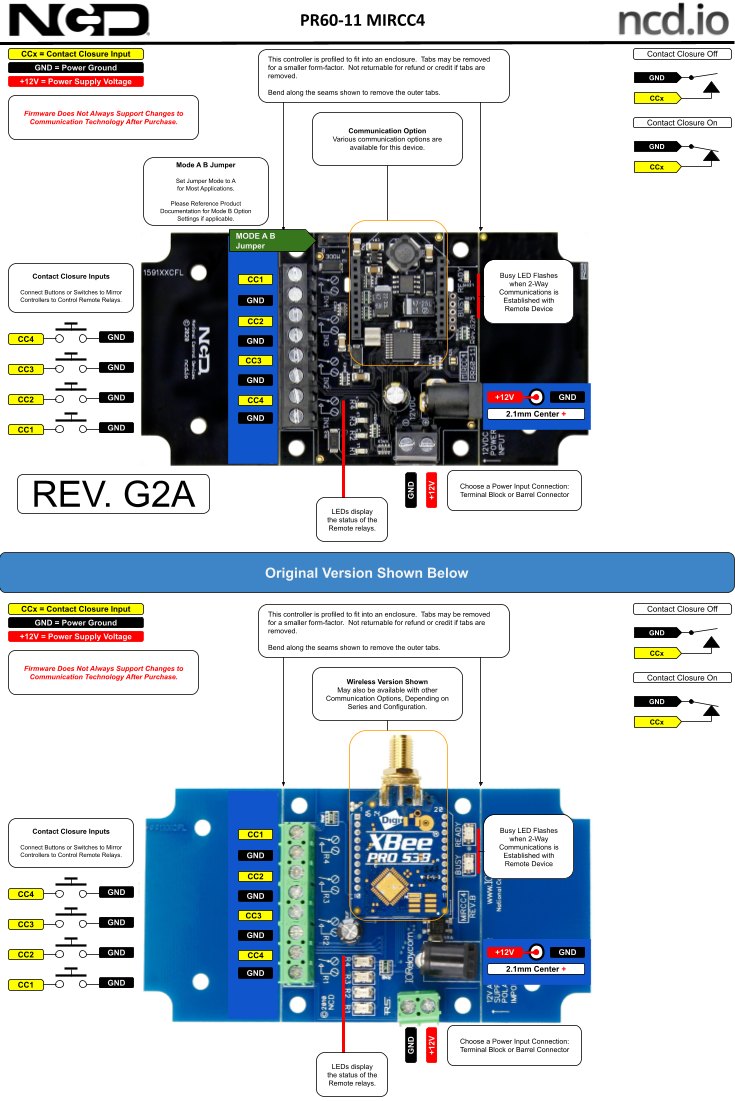

무선 릴레이 컨트롤러의 단자와 연결 부위 설명도

릴레이 정격

20 A와 30 A⁣ 형식 선택

SPDT 20 A는 a접점과 b접점을 쓰는 회로에, SPST 30 A는 단순 개폐 회로에 적용합니다. 절대 최대는 두 형식 모두 240 VAC이고, SPDT의 b접점(C–NC) 쪽은 10 A까지입니다.

전기적 수명은 최대 부하에서 100,000회입니다. 코일 부하에는 유도 억제 커패시터를 설치하세요.

사양

4채널 고전력형⁣ 규격표

활용 분야

여러 고전력 부하를⁣ 원격 개폐

• 원격 펌프 제어 — 관리동의 접점 여러 개로 펌프실 릴레이를 구동합니다.
• 원격 조명 제어 — 조명 회로 네 개를 사무동 스위치로 켭니다.

제품 상세 이미지

같은 계열

MirCR4x0_MCNET_KIT와⁣ 같은 계열 모델

• MirCR1x_MCNET_KIT — 1채널, SPDT 5 A·10 A 릴레이
• MirCR1x0_MCNET_KIT — 릴레이는 같고 1채널 구성
• MirCSSR1x_MCNET_KIT — 1채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR2x_MCNET_KIT — 2채널, SPDT 5 A·10 A 릴레이
• MirCR2x0_MCNET_KIT — 릴레이는 같고 2채널 구성
• MirCSSR2x_MCNET_KIT — 2채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
• MirCR4x_MCNET_KIT — 4채널은 같고 릴레이만 SPDT 5 A·10 A
• MirCSSR4x_MCNET_KIT — 4채널은 같고 릴레이만 솔리드스테이트(SSR 타입 A~H 선택)
• MirCR8x_MCNET_KIT — 8채널, SPDT 5 A·10 A 릴레이
• MirCR8x0_MCNET_KIT — 릴레이는 같고 8채널 구성
• MirCSSR8x_MCNET_KIT — 8채널, 솔리드스테이트 릴레이(SSR 타입 A~H 선택)
