MODEL
CHIPI-X10 USB Adapter
브랜드
NCD
제품문의 구매하기

직렬 포트 없는 컴퓨터로
NCD 장치를 설정하는 어댑터

NCD CHIPI-X10 USB-RS-232 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD CHIPI-X10은 USB 포트를 RS-232 직렬 포트로 변환하는 USB-RS-232 직렬 어댑터(USB-to-Serial Adapter)입니다. 직렬 포트가 없는 컴퓨터에서 NCD 장치를 설정하고 제어할 때 사용합니다.

NCD 장치와 100 % 호환되고 Mac, Windows, Linux에서 동작하므로, 운영체제가 달라도 같은 어댑터로 NCD 장치를 연결할 수 있습니다. NCD가 권장하는 어댑터이며 (주)테솔이 국내에 공식 공급합니다.

USB → RS-232

USB 포트를 직렬 통신으로 변환

3개 운영체제

Mac, Windows, Linux 지원

100 % 호환

NCD 장치와 완전 호환

NCD 권장

호환 문제 시 우선 선택

특징

직렬 포트가 없는 컴퓨터에
USB-RS-232 변환

핵심 특징현장에서 달라지는 점
USB → RS-232USB 포트 하나로 RS-232 직렬 장치를 연결하므로 직렬 포트가 없는 노트북으로도 현장에서 설정할 수 있습니다.
3개 운영체제 지원Mac, Windows, Linux에서 모두 동작해 담당자마다 컴퓨터가 달라도 같은 장비를 설정할 수 있습니다.
NCD 장치 100 % 호환NCD 장치와 완전히 호환되어 통신 설정 단계의 호환 확인 시간이 줄어듭니다.
직렬 신호 변환RS-232 신호를 USB로 변환해 컴퓨터에 전달합니다.
호환 문제 대안다른 USB-RS-232 어댑터에서 호환 문제가 생기면 NCD가 이 제품으로 교체를 안내합니다.

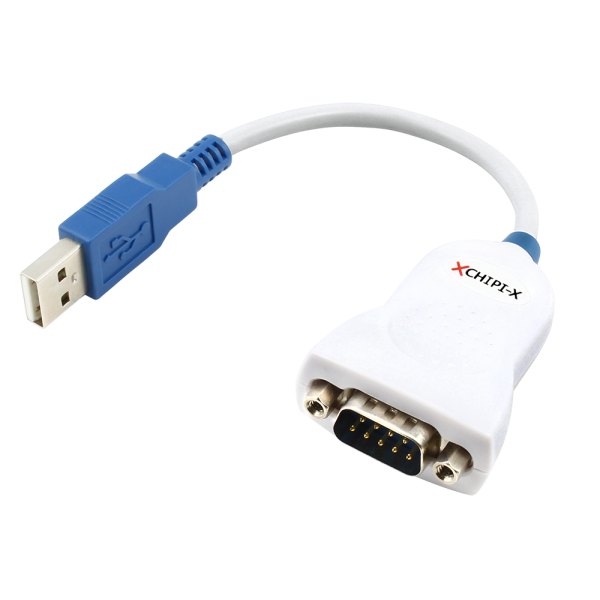

NCD CHIPI-X10 USB Adapter - USB 케이블에 D-SUB 9핀 단자가 달린 직렬 어댑터
USB 케이블에 D-SUB 9핀 단자가 달린 직렬 어댑터

연결 실무

NCD 장치와
연결하는 순서

컴퓨터의 USB 포트에 어댑터를 꽂고, NCD 장치의 RS-232 연결을 어댑터에 이어 줍니다. NCD 장치의 RS-232 접속은 ZRS 모듈이 맡으므로, ZRS 모듈을 장착한 장치는 이 어댑터로 컴퓨터와 직렬 통신을 합니다.

다른 USB-시리얼 어댑터에서 통신이 불안정하면 이 어댑터로 바꿔 호환 문제인지 먼저 가립니다. NCD가 권장하는 제품이므로 지원 단계에서 기준 장비로 활용합니다.

ZRS 모듈과 함께 연결한 구성

컴퓨터 USB 포트, CHIPI-X10 어댑터, ZRS 모듈을 장착한 NCD 장치를 순서대로 연결합니다. 직렬 통신이 성립하면 컴퓨터에서 장치를 설정하고 제어할 수 있습니다.

사용 방법

CHIPI-X10 USB-RS-232
드라이버와 직렬 연결

CHIPI-X10은 FTDI FT231X 기반 USB-RS-232 변환 케이블로, FTDI 드라이버를 쓰면 PC에 가상 COM 포트(VCP)가 생깁니다. NCD 장치의 설정·제어 프로그램은 이 COM 포트로 RS-232 통신을 합니다.

소프트웨어·도구하는 일
FTDI VCP 드라이버USB를 가상 COM 포트로 인식시킴(Mac·Windows·Linux)
DB9 RS-232 커넥터ZRS 모듈을 장착한 NCD 장치와 연결
장치의 설정·제어 프로그램할당된 COM 포트를 열어 NCD 장치 설정과 제어

처음 연결하는 순서

순서할 일
1CHIPI-X10을 컴퓨터의 USB 포트에 꽂습니다. 전원은 USB 포트에서 공급됩니다.
2운영체제가 장치를 인식하지 못하면 FTDI VCP 드라이버를 설치하세요.
3Windows라면 장치 관리자에서, Mac·Linux라면 직렬 장치 목록에서 새로 생긴 COM 포트 번호를 확인합니다.
4DB9 커넥터를 ZRS 모듈을 장착한 NCD 장치의 RS-232 쪽에 연결합니다.
5장치 설정·제어 프로그램에서 확인한 COM 포트와 장치의 통신 속도를 선택해 통신이 되는지 확인하세요.

다른 USB-시리얼 어댑터에서 통신이 불안정하면 CHIPI-X10으로 바꿔 어댑터 호환 문제인지 먼저 가려 보세요. 통신 속도는 300 baud부터 250 kBaud까지 지원합니다.

사양

CHIPI-X10 사양

항목사양
변환USB → RS-232 직렬
지원 운영체제Mac · Windows · Linux
NCD 장치 호환100 %
제품 코드CHIPI-X10

활용 분야

직렬 연결이 필요한
현장

  • 컴퓨터에서 NCD 장치를 직렬로 설정하는 초기 구성
  • USB 포트만 있는 노트북에서 RS-232 장비를 연결하는 현장 점검
  • 여러 운영체제를 사용하는 팀에서 같은 어댑터로 장비를 설정
  • ZRS 모듈을 장착한 장치와 컴퓨터 사이의 통신

선택 가이드

어댑터와 모듈
선택 기준

이럴 때 (현장 조건)권장 제품선택 이유
컴퓨터 USB를 RS-232로 바꿀 때NCD CHIPI-X10컴퓨터 쪽 USB를 RS-232 직렬로 변환합니다.
NCD 장치에 RS-232 입출력을 더할 때NCD ZRS장치 쪽 RS-232 신호를 3.3 V로 변환하는 모듈입니다.
USB로 직접 연결하는 릴레이가 필요할 때NCD ProXR Lite USBUSB 연결 릴레이 컨트롤러입니다.

구성·옵션

구성

구분내용
품번CHIPI-X10 USB Adapter
연결USB ↔ RS-232
지원 운영체제Mac · Windows · Linux
