NCD PL_USB_2030 고전력 릴레이가있는 USB 릴레이 컨트롤러

NCD PL_USB_2030 고전력 릴레이가있는 USB 릴레이 컨트롤러

MODEL
PL_USB_2030
브랜드
NCD
제품문의 구매하기

USB 케이블 하나로
고전력 릴레이를 제어하는 보드

NCD ProXR Lite USB 릴레이 PL_USB_2030

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR Lite USB 릴레이 PL_USB_2030은 USB 가상 COM 포트(115.2K baud)로 PC와 연결해 1·2·4·8채널의 20 A SPDT 또는 30 A SPST 고전력 릴레이를 켜고 끄며 입력 8개를 읽는 USB 릴레이 컨트롤러(ProXR Lite)입니다.

FTDI USB 칩이 가상 COM 포트로 인식되므로 Windows, Mac, Linux, Android 어디서나 명령 한 줄로 릴레이를 제어할 수 있습니다. 입력 8개는 0~5 VDC 아날로그 입력이나 디지털 I/O 가운데 선택할 수 있습니다. 릴레이 구동 회로와 전원 회로를 개선해 노이즈 내성을 높인 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 · 2 · 4 · 8채널

구매 때 선택하는 릴레이 수

20 A · 30 A

SPDT와 SPST 고전력 릴레이

8채널 ADC

0~5 VDC 아날로그 입력

115.2K baud

가상 COM 포트 통신 속도

특징

USB 하나로 구동하는
고전력 릴레이

핵심 특징현장에서 달라지는 점
USB 포트 전원USB 모듈은 포트에서 전원을 받아 별도 장치 전류를 소비하지 않으므로, 통신부 전원을 따로 배선할 필요가 없습니다.
가상 COM 포트 통신운영체제가 장치를 일반 COM 포트로 인식해 터미널 프로그램이나 자체 소프트웨어에서 같은 방식으로 명령을 전달할 수 있습니다.
8채널 아날로그 입력0~5 VDC를 8비트 또는 10비트 해상도로 읽어 센서 값에 따른 릴레이 제어와 데이터 수집을 한 보드에서 처리합니다.
디지털 입출력 겸용입력 핀을 디지털 I/O로 바꿔 스위치 접점 감시와 신호 출력에도 같은 핀을 사용합니다.
릴레이 액티베이터입력 8개 각각에 릴레이 기능을 따로 지정하므로 PC 없이도 입력 신호로 릴레이를 직접 제어합니다.
노이즈 내성 설계릴레이 구동 회로와 전원 회로를 개선해 유도 부하 개폐 시 컨트롤러가 오동작할 가능성을 줄입니다.

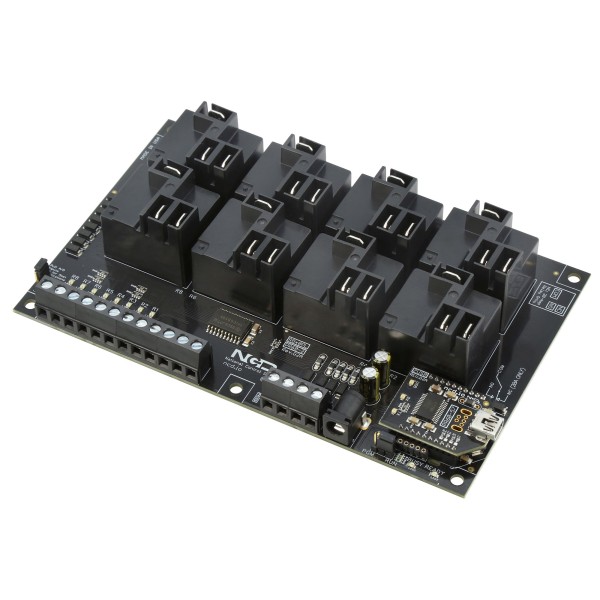

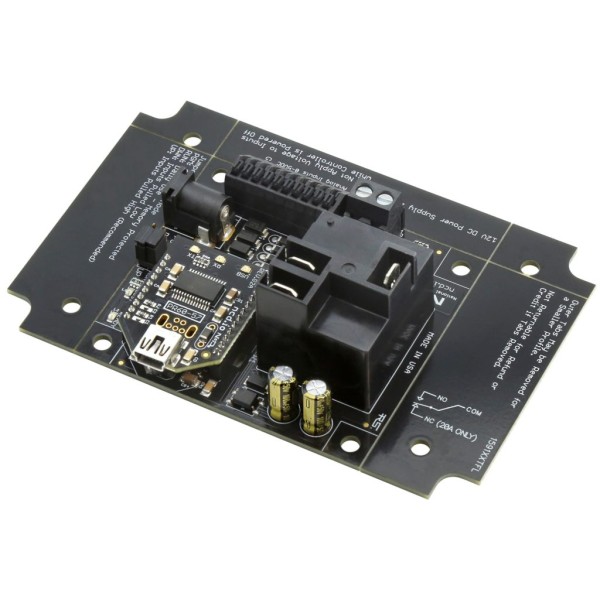

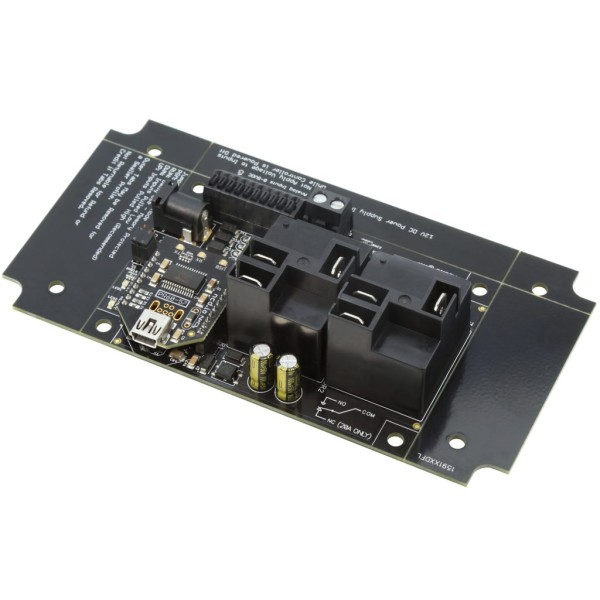

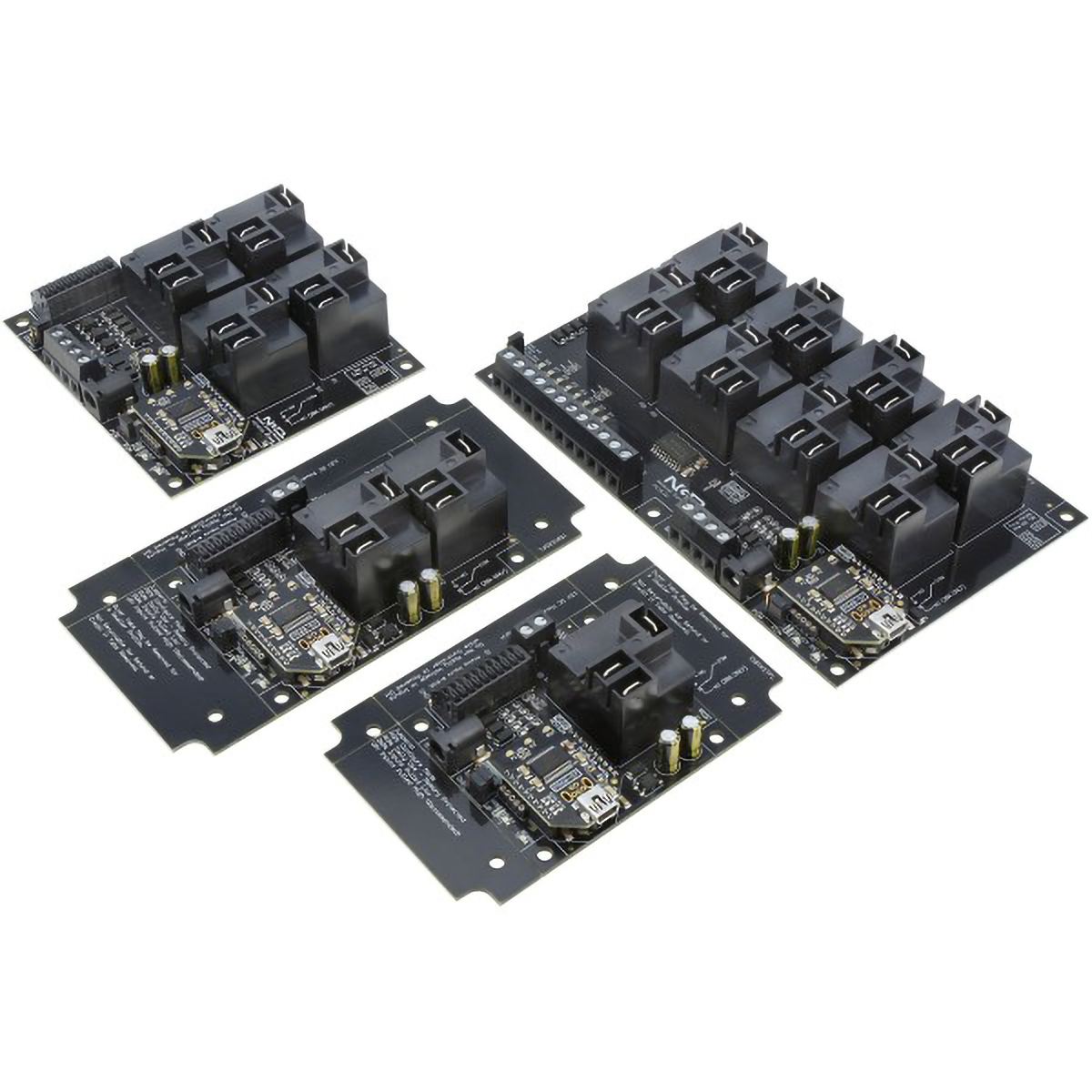

NCD PL_USB_2030 - 채널 수가 다른 USB 릴레이 컨트롤러 기판 4종 모음
채널 수가 다른 USB 릴레이 컨트롤러 기판 4종 모음

제어 소프트웨어

ProXR 명령 세트와
개발 환경

ProXR 명령 세트는 여러 해 동안 NCD 컨트롤러에 사용된 구조라 기존 제어 프로그램을 재사용하기 쉽습니다. 명령에 체크섬을 붙이는 API 방식을 지원하며, 릴레이 타이머와 그룹 제어도 명령으로 구성합니다.

베이스 스테이션(Base Station) 소프트웨어는 Windows 8 또는 10 PC에서 실행하며 명령을 학습해 확인하는 용도로 사용합니다. 자체 프로그램은 LabVIEW 드라이버와 샘플, Visual Studio 소스 코드를 바탕으로 작성합니다.

릴레이 선택

릴레이 정격별
적용 조건

접점 정격과 단자 구성

20 A SPDT 릴레이는 NO와 C 사이에서 20 A를 개폐하되 C와 NC 사이는 10 A를 넘지 않게 사용합니다. 30 A SPST 릴레이는 30 A까지 개폐하며, 두 릴레이 모두 절대 최대 240 VAC입니다. .250 in 퀵 커넥트 단자를 액세서리로 장착합니다.

20 A와 30 A 고전력 릴레이는 저전력 신호를 개폐하는 용도에 맞지 않습니다. 모터와 같은 유도 부하는 유도 억제 커패시터를 함께 설치해 접점을 보호하세요.

전원 구성

권장 전원과
별도 준비 품목

  • 권장 전원: 12 VDC, 센터 플러스, 2.1 mm 배럴 잭이며 정격 전류는 1.25 A 이상을 준비합니다.
  • 별도 준비: 전원 어댑터와 USB 케이블은 본체 구성에 들어 있지 않으므로 주문 때 함께 정하세요.
  • 기준 조건: 릴레이 시간과 수명 등 정격은 12 VDC 동작, 21 °C 기준의 값입니다.

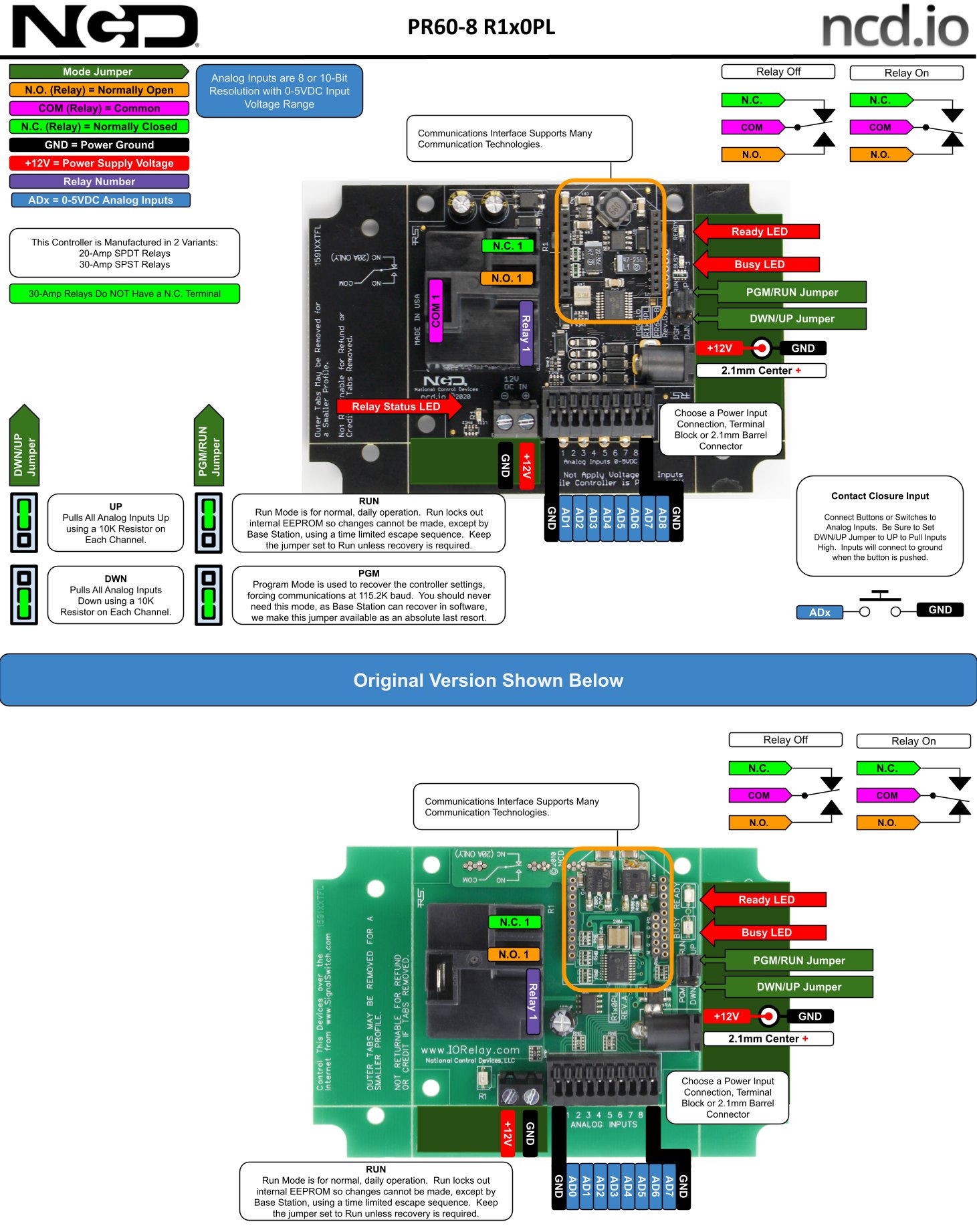

NCD PL_USB_2030 - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

사용 방법

PL_USB_2030 USB 릴레이
COM 포트 설정과 명령 예시

PL_USB_2030은 FTDI USB 칩 덕분에 PC에 가상 COM 포트로 잡히며, 이 포트로 ProXR 명령 바이트를 보내 릴레이를 제어합니다. Base Station 소프트웨어로 명령을 확인하고, LabVIEW 드라이버나 Visual Studio 소스 코드로 자체 프로그램을 만듭니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 명령 학습과 릴레이 동작 시험
FTDI VCP 드라이버USB를 가상 COM 포트로 인식(필요할 때 설치)
LabVIEW 드라이버·샘플릴레이 타이머와 입력 읽기 프로그램 작성
Visual Studio 소스 코드자체 Windows 프로그램 작성

처음 연결하는 순서

순서할 일
1컨트롤러에 12 VDC 전원(센터 플러스, 2.1 mm 배럴 잭, 1.25 A 이상)을 연결하고 USB 케이블로 PC와 잇습니다.
2인터페이스 모듈의 USB LED가 켜지는지 확인하세요. 켜지지 않으면 FTDI VCP 드라이버를 설치합니다.
3COM 포트 번호를 확인하고 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 엽니다.
4Base Station을 실행해 그 포트를 선택하고 릴레이 켜기·끄기를 시험하세요.
5자체 프로그램에서는 ASCII가 아닌 원시 바이트로 명령을 보내고, 명령마다 돌아오는 응답을 읽습니다.

PL_USB_2030 ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기 (응답 AA 01 55 00)
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기

API 형식은 AA, 바이트 수, 명령 바이트, 체크섬(앞 바이트 합의 하위 8비트) 순서입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장치의 안내서를 함께 확인하세요.

컨트롤러는 명령을 받았을 때만 응답하는 Speak When Spoken To 방식입니다. 응답으로 AA 01 55 00이 돌아오면 명령이 처리된 것입니다.

사양

USB 8입력 릴레이
전체 사양

항목사양
품번PL_USB_2030
릴레이 수1 · 2 · 4 · 8개 중 선택
통신USB (가상 COM 포트, 115.2K baud)
USB 칩FT232RL 기반
USB 모듈 전원USB 포트에서 공급, 장치 전류 소비 없음
입력최대 8개의 아날로그 입력 또는 디지털 I/O
아날로그 입력8채널, 0~5 VDC, 8비트(0~255) 또는 10비트(0~1023)
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대)
20 A SPDT 접점 조건NO – C 사이 20 A, C – NC 사이 10 A 초과 금지
릴레이 단자.250 in 퀵 커넥트 단자(액세서리)
릴레이 액티베이터입력 8개 각각에 릴레이 기능 지정
권장 외부 전원12 VDC, 센터 플러스, 2.1 mm 배럴 잭, 1.25 A 이상
운영체제Windows, Mac, Linux, Android
제어 소프트웨어베이스 스테이션(Windows 8 · 10), LabVIEW 드라이버·샘플, Visual Studio 소스 코드
작동 전압10 / 12 / 15 VDC (최소 / 표준 / 최대)
대기 전력 소비35 / 100 / 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비28 / 35 / 60 mA (작동 릴레이 1개당)
작동 온도 범위-40 ~ 85 °C
보관 온도 범위-55 ~ 85 °C
작동 습도0 ~ 70 % (비응축)
릴레이 활성화 시간15 ms (구성 요소 등급)
릴레이 비활성화 시간10 ms (구성 요소 등급)
기계적 수명10,000,000회 (구성 요소 등급)
전기적 수명100,000회 (최대 부하 시)
기준 조건12 VDC 동작, 21 °C 기준

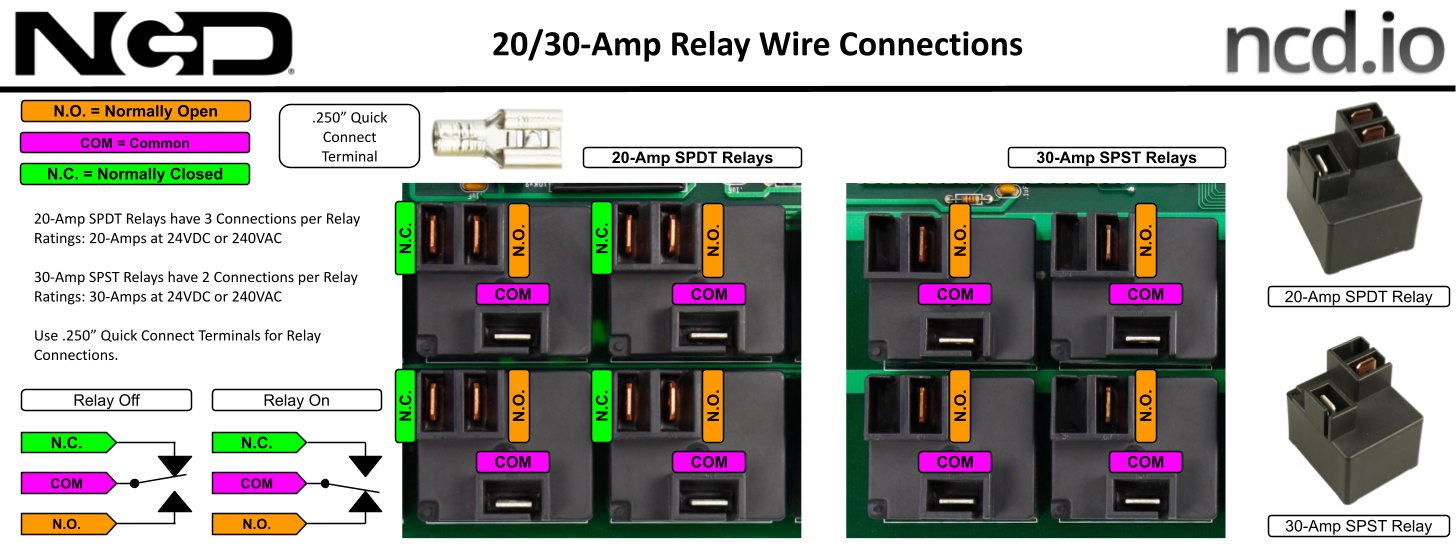

NCD PL_USB_2030 - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

활용 분야

PC 제어형 릴레이
적용 현장

  • 장비 전원 제어 — PC에서 USB로 설비의 전원을 켜고 끕니다.
  • 센서 연동 제어 — 센서 입력을 읽어 조건에 맞춰 릴레이를 구동합니다.
  • 데이터 수집 — 데이터 수집 프로그램에서 입력 상태를 읽어 기록합니다.
  • 시간 제어 — LabVIEW 릴레이 타이머로 정해진 시각에 부하를 개폐합니다.
  • 모터 구동 — 유도 억제 커패시터와 함께 모터 계열 부하를 제어합니다.

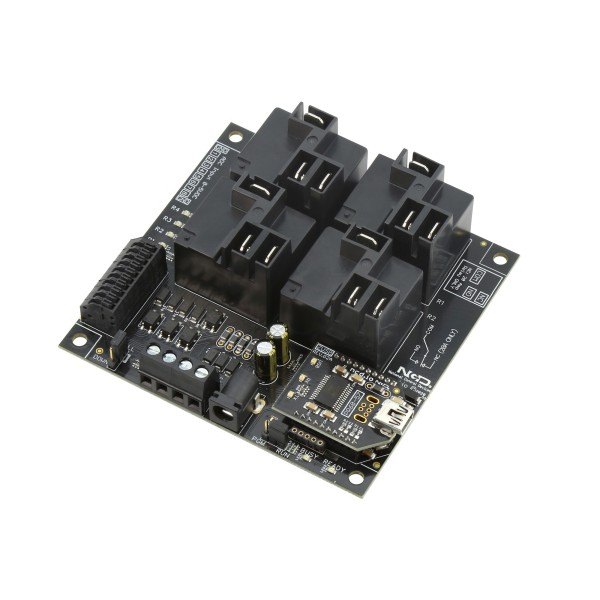

NCD PL_USB_2030 - USB 모듈이 장착된 4채널 고전력 릴레이 기판
USB 모듈이 장착된 4채널 고전력 릴레이 기판

선택 가이드

통신 방식별
ProXR Lite 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
PC와 USB 케이블로 직접 연결할 때PL_USB_2030가상 COM 포트로 연결하고 USB 포트에서 통신부 전원을 받습니다.
유선 네트워크로 원격 제어할 때ProXR Lite 이더넷이더넷 연결로 PC와 떨어진 위치의 릴레이를 제어합니다.
블루투스로 무선 제어할 때ProXR Lite 블루투스블루투스 연결로 케이블 없이 릴레이를 제어합니다.
장거리 무선 제어가 필요할 때ProXR Lite 장거리 무선장거리 무선 연결을 지원하는 구성입니다.

구성·옵션

구성과
선택 항목

구분내용
구성품USB 릴레이 컨트롤러와 구매 때 고른 릴레이
릴레이 수1 · 2 · 4 · 8채널 중 구매 때 선택
릴레이 종류20 A SPDT 또는 30 A SPST (고전력)
별도 준비12 VDC 전원 어댑터, USB 케이블
품번PL_USB_2030

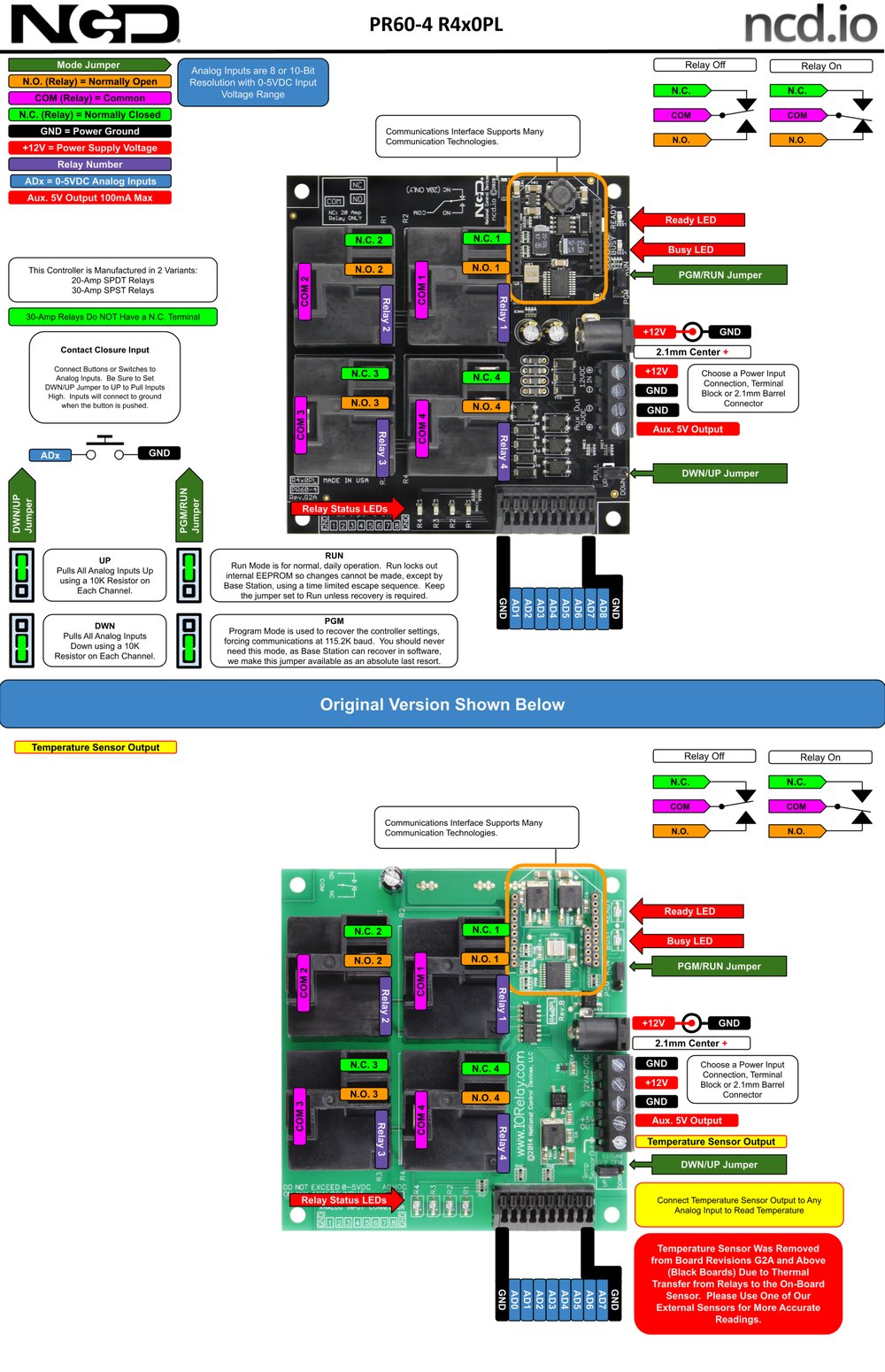

제품 상세 이미지

NCD PL_USB_2030 상세 이미지 1

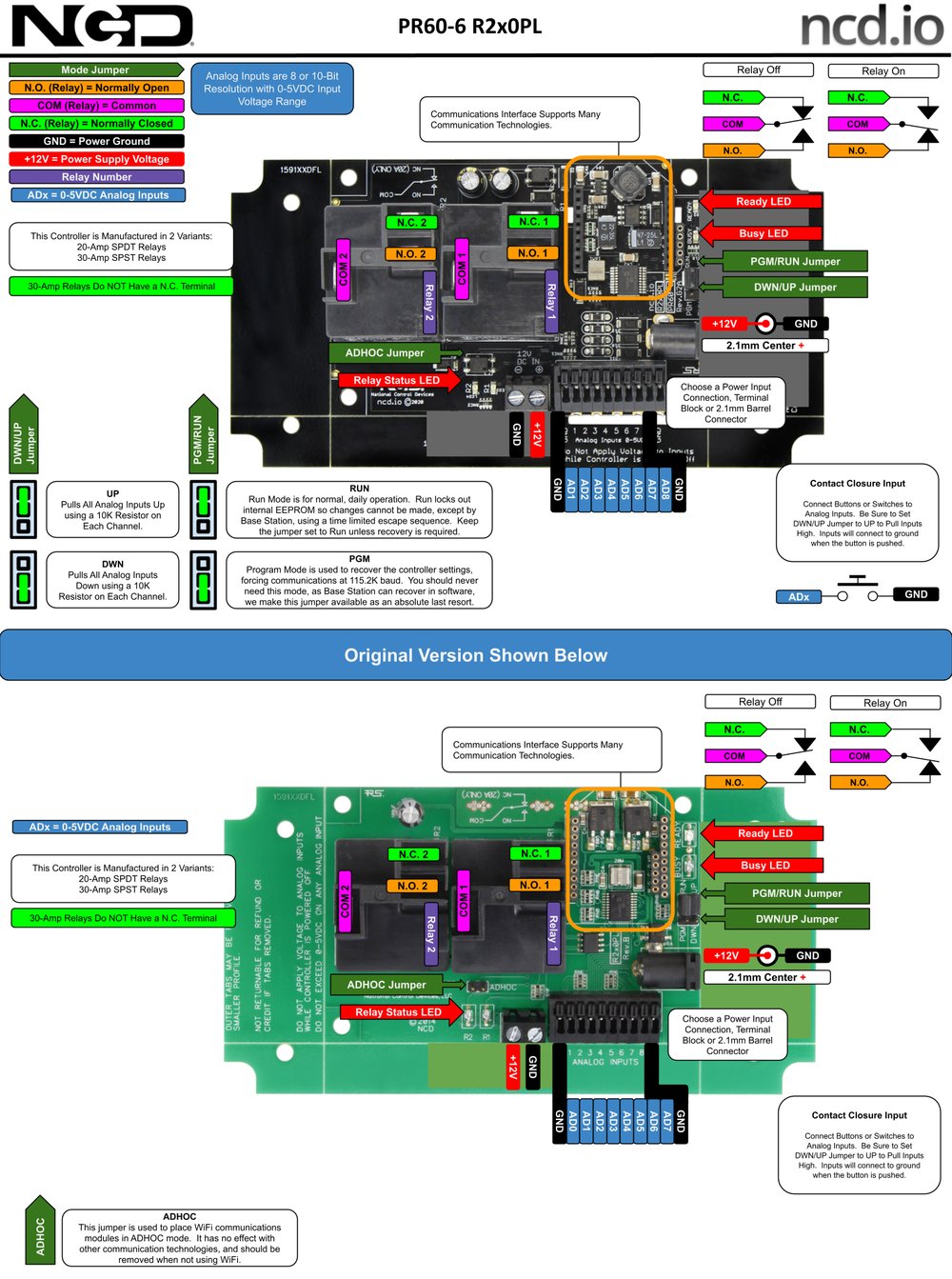

NCD PL_USB_2030 상세 이미지 2
NCD PL_USB_2030 상세 이미지 3

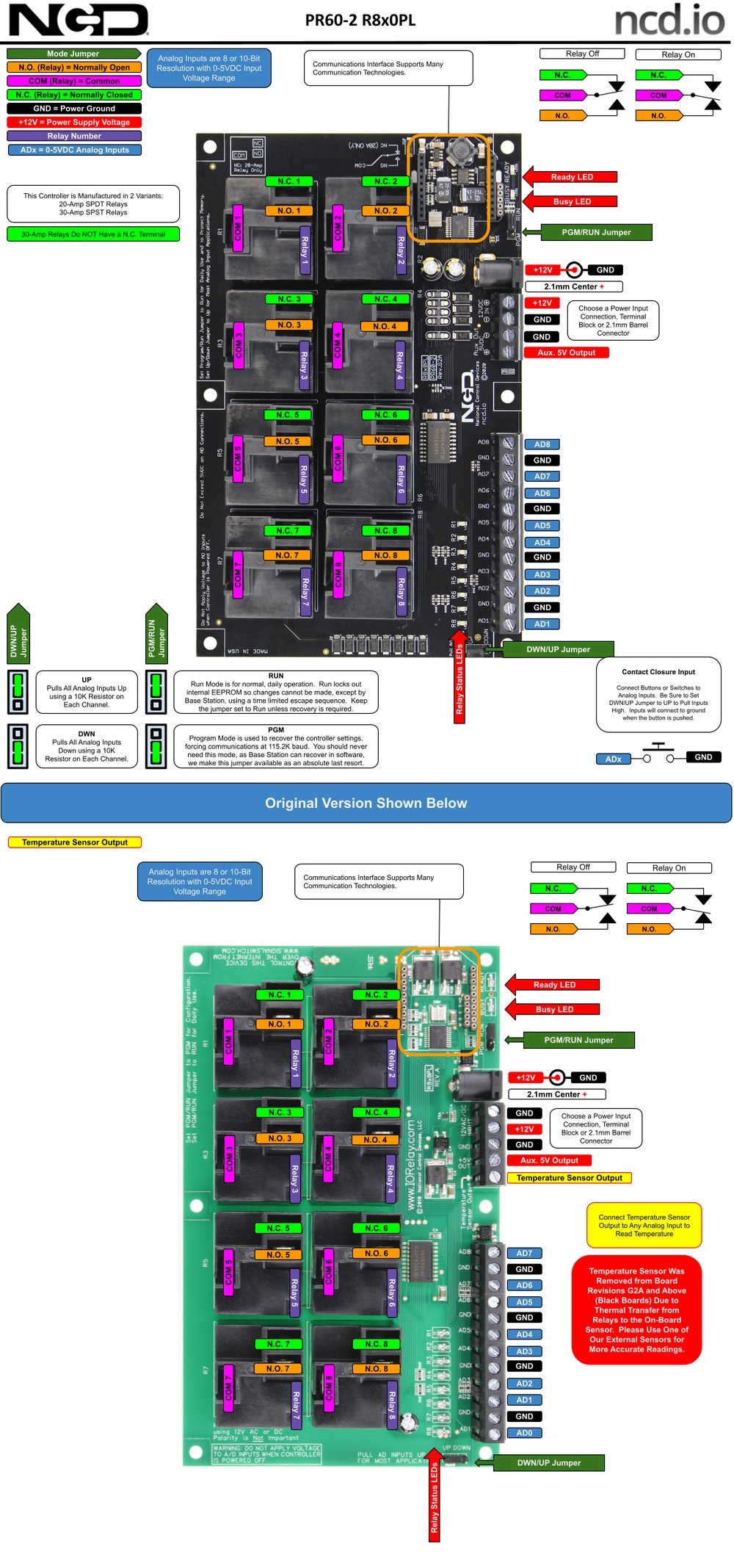

NCD PL_USB_2030 상세 이미지 4
NCD PL_USB_2030 상세 이미지 5

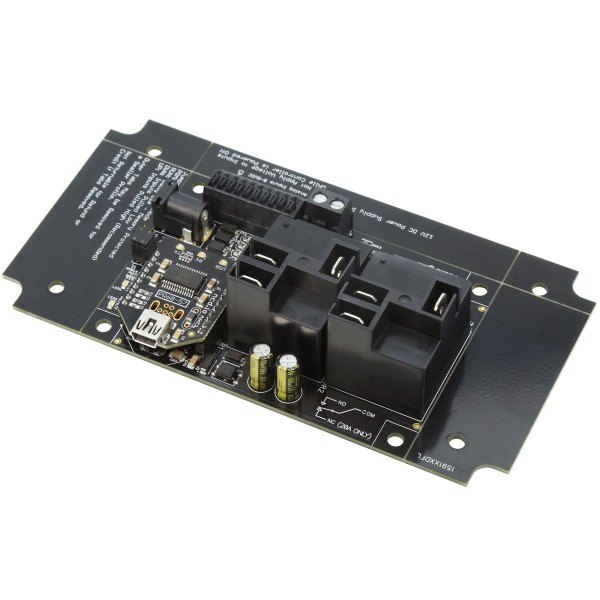

NCD PL_USB_2030 - USB 모듈이 장착된 2채널 고전력 릴레이 기판
USB 모듈이 장착된 2채널 고전력 릴레이 기판

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

관련 제품

USB 릴레이와 함께 보는
릴레이 제품
